多芯电缆色标

线路工区杆号牌、警告牌、色相牌、色标牌、电缆标牌制作要求一、以下标志牌采用0.8mm的铝合金材料，表面用工业级反光材料制作。

二、运行牌（杆号牌）为：样式标准为国网规定样式（见表7-2），尺寸按照电压等级适用制作（见表A..5）。

杆塔标志牌的底色应与本回路色标颜色一致,字体为白色黑体字(黄底时为黑色黑体字)。

单回路时无底色（见7-1）三、警告牌内容为：《禁止攀登，高压危险》。

样式标准为国网规定样式（见表2-9），尺寸标准（见表A..1）。

四、双回路色标为：样式标准为国网规定样式（见表7-5），尺寸见下表，色标牌底色应与本回路杆号牌的颜色一致，上面写有电压等级和线路名称，并且为双面制作。

电压等级尺寸35-110kv 200*200mm220-500kv 340*340mm750-1000kv 500*500mm五、线路色相标志为：样式标准为国网规定样式(见表7-6), 尺寸为按照电压等级适用制作（见表A..8）,为单面制作。

六、电缆标志牌为：样式标准为国网规定样式（见表7-11），尺寸按照（表A.6.4）制作。

六、各类牌子的制作尺寸和眼距：（1）35KV-110KV的杆号牌尺寸眼距（2）220KV-500KV的杆号牌尺寸眼距（3）（4）220KV-500KV的警告牌尺寸眼距（5）35KV-110KV的色标牌尺寸眼距（6）35KV-110KV的色相牌尺寸眼距（7）220KV-500KV的色标牌尺寸眼距（8）220KV-500KV的色相牌尺寸眼距七、架子必须采用热镀锌扁铁制作，各类架子的制作尺寸和眼距：（1）35kv-110kv杆号牌架子（2）35kv-110kv警告牌架子（3）220kv-500kv杆号牌架子与35kv-110kv警告牌架子相同（4）220kv-500kv警告牌架子（5）35kv-110kv色标牌架子（6）35kv-110kv色相牌架子与35kv-110kv色标牌架子相同（7）220kv-500kv色标牌架子（8）220kv-500kv色相牌架子与220kv-500kv色标牌架子相同线路工区编制2010-10-19。

电缆技术要求
1．运行环境温度：-15℃<t<50℃
2.电缆质量应达到国家标准和供方标书中说明的质量标准。

3.电缆的充填物须均匀填实，电缆截面的失圆度应小于10%。

4.电缆护套两年内不应出现龟裂。

5电缆护套应连续，清晰地印有制造厂家.生产年份，型号规格和长度米号等，1-10芯的采用色标标示，10芯以上的间隔100mm在芯绝缘外套印有芯的标码。

6各种标识应能保持两年
7屏蔽的屏蔽层应由无氧铜丝编制，编制大于80%以上，在300mm 处观看不应看到编制孔。

8其他应按照国家标准制作
塑力缆GB12706_-2002
控制电缆GB9330-1998。

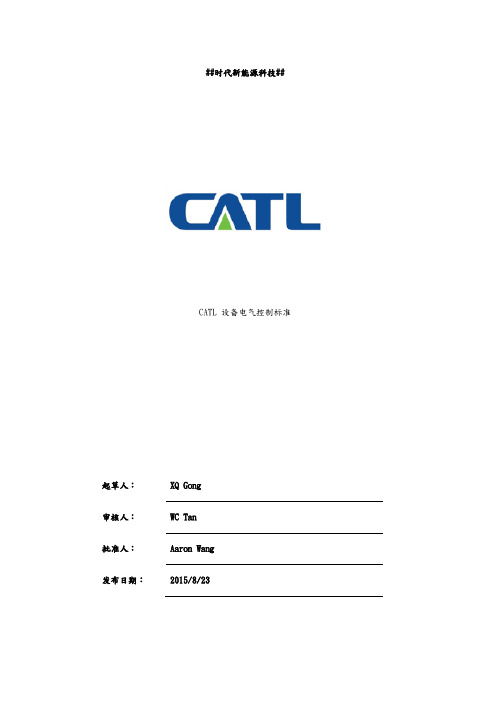

##时代新能源科技##CATL 设备电气控制标准起草人：XQ Gong审核人：WC Tan批准人：Aaron Wang发布日期：2015/8/23修订履历目录1.电气控制系统根本设计原那么概述 (6)1.1适用X围 (6)1.2电气控制原那么说明 (6)2.电源配置标准技术要求 (7)2.1交直流电源分配原那么 (7)3.电气设备电线电缆配线标准 (8)3.1配线安装要求 (8)3.2电缆颜色和横截面规格要求 (10)3.3电缆桥架，线槽布线规X (12)4.机柜、现场接线箱、监控站安装与制作标准 (13)4.1控制柜、电源柜、接线箱规格要求 (13)4.2监控面板(HMI)和操作台技术要求 (15)4.3指示灯颜色规X (15)4.4按钮规X (16)4.5铭牌制作规X (16)5.系统保护接地规X (17)5.1接地系统和接地原那么 (17)5.2保护接地 (18)5.3工作接地 (18)6.电气传动系统规X (19)6.1X围 (19)6.2电机技术规X (19)6.3变频器、伺服驱动器技术规X (21)6.4液压汽缸控制规X (22)7.现场传感器技术要求 (24)8.控制系统平安 (25)8.1控制系统平安标准总述 (25)8.2控制系统的平安标准要求 (25)8.3平安防护产品的应用规X (27)8.4平安产品技术规X (28)9.系统 PLC技术规X (31)9.1系统等级的划分 (31)9.2PLC 系统技术指标 (32)9.3本地 I/O 模块技术要求 (32)10.HMI技术规X (33)10.1触摸屏 (33)10.2工控机/效劳器/工作站规格要求 (34)10.3HMI 用户界面标准 (34)11.MES要求 (53)11.1MES系统与设备间数据采集要求 (53)11.2MES接口规X (53)11.3设备与MES的集成方式 (53)11.4非MES模式下的设备状态采集 (55)12.附：电气品牌与型号表 (59)前言本标准是为了使CATL新设备的电气控制系统到达标准化和规X化，以保证电气控制系统稳定准确地运行，保障人身和设备的平安，方便相关人员对设备进展维护和管理而编制的。

《施工现场临时用电安全技术规范》（JGJ46-2005）一、关于临时用电电气产品管理和电工测试仪器、工具的配备1、施工现场临时用电工程所使用的电气设备、装置、元器件和电线、电缆等电气产品必须按照国家和省有关规定经国家“3C”认证和省建设工业产品登记备案。

使用单位相关人员应当对购买的电气设备、装置、元器件和电线、电缆质量进行核查，不合格产品不得用于临时用电工程。

2、施工单位必须按照有关规定为电工配备劳动防护用品和电工工具，并应配齐万用表、兆欧表、接地电阻测试仪、漏电保护器检测仪。

二、关于施工现场临时用电的供配电3、施工现场临时用电工程的电源中性点直接接地220/380V三相四线制低压电力系统，必须符合TN—S接零保护、三级配电、两级漏电保护和动照分设、压缩配电间距和环境安全的原则。

同一台变压器或发电机的各用电系统中，接地保护的型式必须保持一致。

4、施工现场临时用电工程配电方式：从一级总配电箱（配电柜）向二级分配电箱配电可以分路。

即：当采用电缆配线时，总配电箱（配电柜）可以分若干分路向若干分配电箱配电；当采用绝缘导线架空配线时，每一架空分路也可支接若干分配电箱。

从二级分配电箱向三级开关箱配电，当采用电缆配线时，一个分配电箱可以分若干分路向若干开关箱配电。

5、施工现场供配电线路宜选用电缆，电缆的类型、电缆芯线及截面、电缆的敷设等应符合规范要求。

（1）总配电箱（配电柜）至分配电箱必须使用五芯电缆。

（2）分配电箱至开关箱与开关箱至用电设备的相数和线数应保持一致。

动力与照明分别设置时，三相设备线路可采用四芯电缆，单相设备和一般照明线路可采用三芯电缆。

（3）塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备的供电开关箱必须使用五芯电缆向设备配电。

6、电缆必须包含全部工作芯线和保护零线(PE线)，五芯电缆芯线绝缘色标为绿/黄双色、淡蓝色、黑色、棕色、黑色或棕色，其中黑色、棕色、黑色或棕色为相线色标，淡蓝色芯线必须用作工作零线(N线),绿/黄双色芯线必须用作保护零线（PE线），N线、PE线绝缘色标同样适用于四芯、三芯电缆。

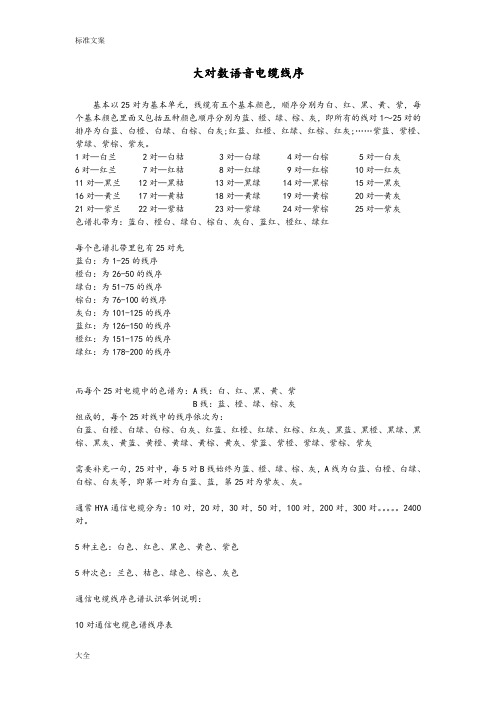

大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。

1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第25对为紫灰、灰。

通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。

2400对。

5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对通信电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！通信电缆型号：HYA;HYA22;HYA23;HYA53;ZRC-HYA;ZRC-HYA53;WDZ-HYA；充油通信电缆：HYAT;HYAT23;HYAT53;HYAT22;HYYT;ZRC-HYAT;WDZ-HYAT;ZR-HYAT53; ;自承式通信电缆-索道通信电缆型号：HYAC，HYYC铠装通信电缆；HYA22；HYA23；HYA53；HYAT22；HYAT23；HYAT53；ZRC-HYA53；WDZ-HYA53；ZR-HYA23；ZR-HYAT23室内通信电缆-配线电缆-HPVV22；HYV；HPVV；HPYV；HPYV22；HYV22市内通信电缆执行标准：YD/T322-1996HYA市内通信电缆(广泛使用于城域网通信网络建设中，以架空和管道安装为主，主要传输音频信号) ;HYAT填充式通信电缆（使用于城域网通信网络建设中，以管道安装为主，有阻水效果，无须充气保护，主要传输音频信号） ;HYAC自承式通信电缆（使用于城域网通信网络建设中，架空安装，施工方便，主要传输音频信号） ;HYAT53填充式铠装电缆（使用于城域网通信网络建设的复杂环境中，直埋于地下，有阻水、防鼠咬效果，无须充气保护，主要传输音频信号）从基础学起，双绞线是网络中必不可少的设备，制作双绞线也是一位网工必备的技术能，下面就来了解一下这种网络中的“血管”（不知这样形容对不对），以下的文字大多都是从网上提炼或者摘抄出来的，感谢各位分享者。

电线德标DIN-72551-19961.适用范围：适用于道路车辆用薄壁绝缘(R)单芯无屏蔽低压电缆(FL)规定了该电缆的尺寸、材料和标志。

引用标准DIN 40500-5 电工用铜—镀锡铜线—供货技术条件DIN 40500-4 电工用铜—软铜线—交货技术条件、2. 电线型号、名称及产品表示方法：2.1 电线型号：FLRY 单芯无屏蔽薄壁PVC绝缘低压电缆2.2 代号说明：FL----------------------------低压电线R------------------------------薄壁2.2.1 按材料分Y------------------------------聚氯乙烯绝缘2.2.2 按导体结构分：A型导体结构(见表1)正规绞合导体结构，奇数单线数日，其中一根单线排列在导体截面中央B型导体结构(见表2)非正规绞合导体结构2.2.3产品表示方法：无屏蔽低压电缆(FL)，薄壁绝缘(R)，绝缘材料PVC(Y)，导体标称截面1.5mm2（1.5），A型导体结构(A)、裸单线，三色标志(底色和第一、第二标志色：黑(BK)、白(WH)和黄(YE)电缆表示为：FLRY-1.5-A-BKWHYE无屏蔽低压电缆(FL)，薄壁绝缘(R)，绝缘材料PVC(Y)，导体标称截面1.5mm2(1.5)，A型导体结构(A)，镀锡导体(sn)，三色标志，底色和第一、第二标志色：黑(BK)、白(WH)和黄(YE)：FLRY-1.5sn-A-BKWHYE如需要或顾客有要求时可在前面加上标准编号：DIN 725513．技术要求：3.1 导体：3.1.1 导电线芯应由符合DIN 40500-4 要求的软铜单线或DIN 40500-5 E-Cu 58 F21要求的镀锡软铜单线绞合而成。

铜单线表面应光洁，无油污，无腐蚀现象。

铜单线的最大直径不得超过表2和表3的规定。

3.1.2导体结构、导体电阻应符合表2～表3的规定。

3.2 绝缘：3.2.1绝缘应紧密挤包在导体上，且应容易剥离而不损伤导体，绝缘表面应平整，色泽均匀，绝缘层不允许有打结、裂缝、气泡或含有杂质。

数字通信用对绞或星绞多芯对称电缆第2部分：具有100MHz及以下传输特性的对绞或星绞对称电缆 水平层布线电缆 分规范1 范围本文件与GB/T 18015.1-2017一起使用。

这种电缆适用于GB/T 18233中定义的水平层布线。

本文件规定的对绞或星绞屏蔽/非屏蔽水平布线电缆，适用于相应详细规范中给出的的各种通信系统。

本文件所包括的电缆应在通信系统通常采用的电压电流下工作。

这些电缆不宜被接到如公共供电那样的低阻抗电源上。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 6995.2电线电缆识别标志 第二部分：标准颜色（IEC 60304:1982，NEQ）GB/T 12269射频电缆总规范(GB/T 12269-1990，IEC 60096-1:1986，IDT)GB/T 18015.1-2017数字通信用对绞或星绞多芯对称电缆 第1部分：总规范（IEC 61156-1:2009，MOD）GB/T 18015.21-xxxx数字通信用对绞或星绞多芯对称电缆 第21部分：水平层布线电缆空白详细规范(IEC 61156-2-1:2009，MOD）IEC 61156-1:2023 数字通信用对绞或星绞多芯对称电缆 第1部分：总规范（MULTICORE AND SYMMETRICAL PAIR/QUAD CABLES FOR DIGITAL COMMUNICATIONS –Part 1: Generic specification）3 术语和定义GB/T 18015.1-2017界定的术语和定义适用于本文件。

4 安装要求见GB/T 18015.1-2017的4。

电缆在安装过程中推荐的温度范围是-10℃至+60℃。

实际安装过程的温度范围可在相关的详细规范中规定。

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！网线的做法工具:驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

由一定距离长的与RJ45头组成。

由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，可按其是否外加金属网丝套的屏蔽层而区分为屏蔽（STP）和非屏蔽（UTP）。

在EIA/TIA-568A标准中，将按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T 的标准。

:1.适用范围：适用于道路车辆用薄壁绝缘(R)单芯无屏蔽低压电缆(FL)规定了该电缆的尺寸、材料和标志。

引用标准DIN 40500-5 电工用铜—镀锡铜线—供货技术条件DIN 40500-4 电工用铜—软铜线—交货技术条件、2. 电线型号、名称及产品表示方法：电线型号：FLRY 单芯无屏蔽薄壁PVC绝缘低压电缆）代号说明：FL----------------------------低压电线R------------------------------薄壁按材料分Y------------------------------聚氯乙烯绝缘按导体结构分：A型导体结构(见表1)正规绞合导体结构，奇数单线数日，其中一根单线排列在导体截面中央…B型导体结构(见表2)非正规绞合导体结构产品表示方法：无屏蔽低压电缆(FL)，薄壁绝缘(R)，绝缘材料PVC(Y)，导体标称截面（），A型导体结构(A)、裸单线，三色标志(底色和第一、第二标志色：黑(BK)、白(WH)和黄(YE)电缆表示为：；无屏蔽低压电缆(FL)，薄壁绝缘(R)，绝缘材料PVC(Y)，导体标称截面，A型导体结构(A)，镀锡导体(sn)，三色标志，底色和第一、第二标志色：黑(BK)、白(WH)和黄(YE)：如需要或顾客有要求时可在前面加上标准编号：DIN 725513．技术要求：导体：导电线芯应由符合DIN 40500-4 要求的软铜单线或DIN 40500-5 E-Cu 58 F21要求的镀锡软铜单线绞合而成。

铜单线表面应光洁，无油污，无腐蚀现象。

铜单线的最大直径不得超过表2和表3的规定。

；导体结构、导体电阻应符合表2～表3的规定。

绝缘：绝缘应紧密挤包在导体上，且应容易剥离而不损伤导体，绝缘表面应平整，色泽均匀，绝缘层不允许有打结、裂缝、气泡或含有杂质。

电线的绝缘厚度最薄点和外径应符合表2～表3的规定。

成品电线应经受电压幅值为5KV （小于 的为3KV ）的火花试验作为中间检查，但必须保证每一点耐受18个电压峰值。

三级建筑专用开关箱（一回路）请专业电工按我司专业开关箱的图配置，选用必要的建筑机械设备，要求在安装各种建筑机械设备时，【专业电工必须按一机，一闸，一漏，一箱制标准配置。

】要求：（1）总配电箱（配电柜）至分配电箱必须使用五芯电缆。

（2）分配电箱至开关箱与开关箱至用电设备的相数和线数应保持一致。

动力与照明分别设置时，三相设备线路可采用四芯电缆，单相设备和一般照明线路可采用三芯电缆。

（3）塔式起重机、物料提升机、混凝土搅拌站等大型施工机械设备的供电开关箱必须使用五芯电缆向设备配电（即当三相用电设备中配置有单相用电器具时，应选用五芯电缆）。

（4）电缆必须包含全部工作芯线和保护零线(PE线)，五芯电缆芯线绝缘色标为绿/黄双色、淡蓝色、黄色、绿色、红色，其中黄色、绿色、红色为相线色标，淡蓝色芯线必须用作工作零线(N线),绿/黄双色芯线必须用作保护零线（PE线），N线、PE线绝缘色标同样适用于四芯、三芯电缆。

通病一、临时用电施工组织设计通病：工程未编制临时用电施工组织设计。

有的工地编制的用电施工组织设计无负荷计算，无图示，根本起不到指导作用，或未经编制、审核、批准程序。

二、线路敷设通病：电线、电缆沿地面明设，架空线路架设在脚手架或树上，电线杆用竹竿或者钢管，架空线路和灯具架设高度过低，电线外皮老化、破损，绝缘性差。

三、配电箱和开关箱通病：使用木制配电箱，配电箱无标记，配电箱内用空气开关作隔离开关，电线从箱体侧面、上顶面、后面或箱门进出，电器安装于木板上，电箱安装位置不合理。

分配电箱与开关箱的距离超过30（40）米，开关箱与其控制的固定式用电设备的水平距离超过3（5）米。

四、三级配电两级保护通病：未按“总配电箱-分配电箱-开关箱”形成三级配电，多台设备共用一个开关箱。

总配电箱、分配电箱或开关箱未设置两级漏电保护器，漏电保护器参数不匹配或失灵（有些现场直接从分配箱中接出用电设备，分配箱中的漏电保护器的参数大于要求的参数（30mA；0.1S，使用的是75mA；0.1S或100-150mA；0.1S））。
