重庆市2019届中考数学一轮复习《5.4尺规作图》讲解含答案

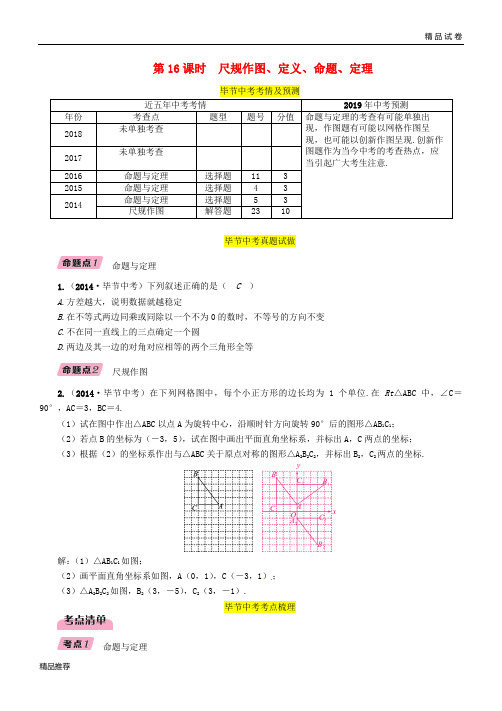

第16课时尺规作图、定义、命题、定理毕节中考真题试做命题与定理1.（2014·毕节中考）下列叙述正确的是（C）A.方差越大，说明数据就越稳定B.在不等式两边同乘或同除以一个不为0的数时，不等号的方向不变C.不在同一直线上的三点确定一个圆D.两边及其一边的对角对应相等的两个三角形全等尺规作图2.（2014·毕节中考）在下列网格图中，每个小正方形的边长均为1个单位.在Rt△ABC中，∠C＝90°，AC＝3，BC＝4.（1）试在图中作出△ABC以点A为旋转中心，沿顺时针方向旋转90°后的图形△AB1C1；（2）若点B的坐标为（－3，5），试在图中画出平面直角坐标系，并标出A，C两点的坐标；（3）根据（2）的坐标系作出与△ABC关于原点对称的图形△A2B2C2，并标出B2，C2两点的坐标.解：（1）△AB1C1如图；（2）画平面直角坐标系如图，A（0，1），C（－3，1）；（3）△A2B2C2如图，B2（3，－5），C2（3，－1）.毕节中考考点梳理命题与定理1.命题（1）命题：判断一件事情的句子，叫做命题.如果一个句子没有对某一件事情作出任何判断，那么它就不是命题.每个命题都由条件和结论两部分组成，条件是已知的事项，结论是由已知事项推断出的事项.命题通常可以写成“如果……那么……”的形式，其中“如果”引出的部分是条件，“那么”引出的部分是结论.正确的命题称为真命题，不正确的命题称为假命题.（2）逆命题：在两个命题中，如果一个命题的条件和结论分别是另一个命题的结论和条件，那么这两个命题称为互逆命题，其中一个命题是另一个命题的逆命题.2.定理（1）公理：公认的真命题称为公理.（2）定理：经过证明的真命题称为定理. 如果一个定理的逆命题经过证明是真命题，那么它也是一个定理，其中一个定理称为另一个定理的逆定理.（3）推论：由一个基本事实或定理直接推出的定理，叫做这个基本事实或定理的推论. 3.证明的方法 （1）举反例； （2）演绎推理；（3）反证法：先假设命题的结论不成立，然后推导出与定义、基本事实、已有定理或已知条件相矛盾的结果，从而证明命题的结论一定成立.尺规作图4.常见六种尺规作图方法长为半径作弧交）分别以1.（2018·通辽中考）下列说法错误的是（ B ）A .通过平移或旋转得到的图形与原图形全等B .“对顶角相等”的逆命题是真命题C .圆内接正六边形的边长等于半径D .“经过有交通信号灯的路口，遇到红灯”是随机事件2.（2018·安顺中考）已知△ABC（AC<BC ），用尺规作图的方法在BC 上确定一点P ，使PA ＋PC ＝BC ，则符合要求的作图痕迹是（ D ）3.（2018·北京中考）用一组a ，b ，c 的值说明命题“若a ＜b ，则ac ＜bc”是错误的，这组值可以是a＝ －2 ，b ＝ －1 ，c ＝ －1 Ｗ.（答案不唯一）4.（2018·淮安中考）如图，在Rt △ABC 中，∠C ＝90°，AC ＝3，BC ＝5，分别以点A ，B 为圆心，大于12AB 长为半径画弧，两弧交点分别为点P ，Q ，过P ，Q 两点作直线交BC 于点D ，则CD 的长是 85Ｗ.5.（2018·龙东中考）如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC 的三个顶点坐标分别为A （1，4），B （1，1），C （3，1）.（1）画出△ABC 关于x 轴对称的△A 1B 1C 1；（2）画出△ABC 绕点O 沿逆时针方向旋转90°后的△A 2B 2C 2； （3）在（2）的条件下，求线段BC 扫过的面积（结果保留π）.解：（1）△A 1B 1C 1如图； （2）△A 2B 2C 2如图；（3）BC 扫过的面积＝S 扇形OCC 2－S 扇形OBB 2＝90·π·（10）2360－90·π·（2）2360＝2π.6.（2018·北京中考）下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程. 已知：直线及直线外一点P.求作：直线PQ ，使得PQ∥l. 作法：如图.①在直线上取一点A ，作射线PA ，以点A 为圆心，AP 长为半径画弧，交PA 的延长线于点B ；②在直线上取一点C （不与点A 重合），作射线BC ，以点C 为圆心，CB 长为半径画弧，交BC 的延长线于点Q ；③作直线PQ，所以直线PQ就是所求作的直线.根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明.证明：∵AB＝，CB＝，∴PQ∥l（）（填推理的依据）.解：（1）补全图形如图；（2）PA，CQ，三角形的中位线平行于第三边.中考典题精讲精练命题与定理例1（2018·包头中考）已知下列命题：①若a3＞b3，则a2＞b2；②若点A（x1，y1）和点B（x2，y2）在二次函数y＝x2－2x－1的图象上，且满足x1＜x2＜1，则y1＞y2＞－2；③在同一平面内，a，b，c是直线，且a∥b，b⊥c，则a∥c；④周长相等的所有等腰直角三角形全等.其中真命题的个数是（C）A.4个B.3个C.2个D.1个【解析】①例如（－1）3＞（－2）3，（－1）2＜（－2）2，所以原命题是假命题；②由于二次函数y＝x2－2x－1的图象的开口方向向上，对称轴为x＝1，故点A和点B在对称轴的左侧.在二次函数y＝x2－2x－1图象的对称轴左侧，y的值随x值的增大而减小；在对称轴右侧，y的值随x值的增大而增大；函数值最小为－2，所以x1＜x2＜1时，y1＞y2＞－2，所以原命题是真命题；③在同一平面内，a，b，c是直线，且a∥b，b⊥c，则a⊥c，所以原命题是假命题；④不妨设两个等腰直角三角形的周长为m，则这两个等腰直角三角形的腰长都为2－22m，斜边长为（2－1）m，这两个等腰直角三角形的三边对应相等，则这两个等腰直角三角形全等，所以原命题是真命题.尺规作图例2（2018·河北中考）尺规作图要求：Ⅰ.过直线外一点作这条直线的垂线；Ⅱ.作线段的垂直平分线；Ⅲ.过直线上一点作这条直线的垂线；Ⅳ.作角的平分线.如图是按上述要求排乱顺序的尺规作图：则正确的配对是（D）A.①－Ⅳ，②－Ⅱ，③－Ⅰ，④－ⅢB.①－Ⅳ，②－Ⅲ，③－Ⅱ，④－ⅠC.①－Ⅱ，②－Ⅳ，③－Ⅲ，④－ⅠD.①－Ⅳ，②－Ⅰ，③－Ⅱ，④－Ⅲ【解析】根据尺规作图的6种基本方法，图①是作∠AOB的平分线，对应要求Ⅳ；图②是过直线外的点P 作垂线，对应要求Ⅰ；图③是作线段AB的垂直平分线，对应要求Ⅱ；图④是过直线l上的点P作垂线，对应要求Ⅲ.1.（2018·岳阳中考）下列命题是真命题的是（C）A.平行四边形的对角线相等B.三角形的重心是三条边的垂直平分线的交点C.五边形的内角和是540°D.圆内接四边形的对角相等2.（2018·滨州中考）下列命题，其中是真命题的为（D）A.一组对边平行，另一组对边相等的四边形是平行四边形B.对角线互相垂直的四边形是菱形C.对角线相等的四边形是矩形D.一组邻边相等的矩形是正方形3.（2018·嘉兴中考）用尺规在一个平行四边形内作菱形ABCD，下列作法中错误的是（C）4.（2018·眉山中考）在边长为1个单位长度的正方形网格中建立如图所示的平面直角坐标系，△ABC 的顶点都在格点上，请解答下列问题：（1）作出△ABC向左平移4个单位长度后得到的△A1B1C1，并写出点C1的坐标；（2）作出△ABC关于原点O对称的△A2B2C2，并写出点C2的坐标；（3）已知△ABC关于直线l对称的△A3B3C3的顶点A3的坐标为（－4，－2），请直接写出直线l的函数解析式.解：（1）如图，△A1B1C1即为所求，点C1的坐标为（－1，2）；（2）如图，△A2B2C2即为所求点C2的坐标为（－3，－2）；（3）直线l的函数解析式为y＝－x.。

第十七节尺规作图【知识点梳理】一）尺规作图1．定义只用没有刻度的直尺和圆规作图叫做尺规作图．2．步骤①根据给出的条件和求作的图形，写出已知和求作部分；②分析作图的方法和过程；③用直尺和圆规进行作图；④写出作法步骤，即作法．二）五种基本作图1．作一条线段等于已知线段；2．作一个角等于已知角；3．作已知角的平分线；4．过一点作已知直线的垂线；5．作已知线段的垂直平分线．三）基本作图的应用1．利用基本作图作三角形(1)已知三边作三角形；(2)已知两边及其夹角作三角形；(3)已知两角及其夹边作三角形；(4)已知底边及底边上的高作等腰三角形；(5)已知一直角边和斜边作直角三角形．2．与圆有关的尺规作图(1)过不在同一直线上的三点作圆(即三角形的外接圆)．(2)作三角形的内切圆．【课堂练习】一．选择题（共8小题）1．如图，在▱ABCD中，用直尺和圆规作∠BAD的平分线AG，若AD=5，DE=6，则AG的长是（）A．6 B．8 C．10 D．12【考点】N2：作图—基本作图；L5：平行四边形的性质．【分析】连接EG，由作图可知AD=AE，根据等腰三角形的性质可知AG是DE的垂直平分线，由平行四边形的性质可得出CD∥AB，故可得出∠2=∠3，据此可知AD=DG，由等腰三角形的性质可知OA=AG，利用勾股定理求出OA的长即可．【解答】解：连接EG，∵由作图可知AD=AE，AG是∠BAD的平分线，∴∠1=∠2，∴AG⊥DE，OD=DE=3．∵四边形ABCD是平行四边形，∴CD∥AB，∴∠2=∠3，∴∠1=∠3，∴AD=DG．∵AG⊥DE，∴OA=AG．在Rt△AOD中，OA===4，∴AG=2AO=8．故选B．2．如图，在△AEF中，尺规作图如下：分别以点E，点F为圆心，大于12EF的长为半径作弧，两弧相交于G，H两点，作直线GH，交EF于点O，连接AO，则下列结论正确的是（）A．AO平分∠EAF B．AO垂直平分EF C．GH垂直平分EF D．GH平分AF 【考点】N2：作图—基本作图；KG：线段垂直平分线的性质．【分析】直接根据线段垂直平分线的作法即可得出结论．【解答】解：由题意可得，GH垂直平分线段EF．故选C．3．如图，已知线段AB，分别以A、B为圆心，大于12AB为半径作弧，连接弧的交点得到直线l，在直线l上取一点C，使得∠CAB=25°，延长AC至M，求∠BCM的度数为（）A．40°B．50°C．60°D．70°【考点】N2：作图—基本作图；KG：线段垂直平分线的性质．【分析】根据作法可知直线l是线段AB的垂直平分线，故可得出AC=BC，再由三角形外角的性质即可得出结论．【解答】解：∵由作法可知直线l是线段AB的垂直平分线，∴AC=BC，∴∠CAB=∠CBA=25°，∴∠BCM=∠CAB+∠CBA=25°+25°=50°．故选B．4．下列四种基本尺规作图分别表示：①作一个角等于已知角；②作一个角的平分线；③作一条线段的垂直平分线；④过直线外一点P作已知直线的垂线，则对应选项中作法错误的是（）A．①B．②C．③D．④【考点】N2：作图—基本作图．【分析】利用作一个角等于已知角；作一个角的平分线；作一条线段的垂直平分线；过直线外一点P作已知直线的垂线的作法进而判断得出答案．【解答】解：①作一个角等于已知角的方法正确；②作一个角的平分线的作法正确；③作一条线段的垂直平分线缺少另一个交点，作法错误；④过直线外一点P作已知直线的垂线的作法正确．故选：C．5．如图，在△ABC中，∠ACB=90°，∠A=30°，BC=4，以点C为圆心，CB长为半径作弧，交AB于点D；再分别以点B和点D为圆心，大于12BD的长为半径作弧，两弧相交于点E，作射线CE交AB于点F，则AF的长为（）A．5 B．6 C．7 D．8【考点】N2：作图—基本作图；KO：含30度角的直角三角形．【分析】连接CD，根据在△ABC中，∠ACB=90°，∠A=30°，BC=4可知AB=2BC=8，再由作法可知BC=CD=4，CE 是线段BD的垂直平分线，故CD是斜边AB的中线，据此可得出BD的长，进而可得出结论．【解答】解：连接CD，∵在△ABC中，∠ACB=90°，∠A=30°，BC=4，∴AB=2BC=8．∵作法可知BC=CD=4，CE是线段BD的垂直平分线，∴CD是斜边AB的中线，∴BD=AD=4，∴BF=DF=2，∴AF=AD+DF=4+2=6．故选B．6．如图，用尺规作图作∠AOC=∠AOB的第一步是以点O为圆心，以任意长为半径画弧①，分别交OA、OB于点E、F，那么第二步的作图痕迹②的作法是（）A．以点F为圆心，OE长为半径画弧B．以点F为圆心，EF长为半径画弧C．以点E为圆心，OE长为半径画弧D．以点E为圆心，EF长为半径画弧【考点】N2：作图—基本作图．【分析】根据作一个角等于一直角的作法即可得出结论．【解答】解：用尺规作图作∠AOC=∠AOB的第一步是以点O为圆心，以任意长为半径画弧①，分别交OA、OB于点E、F，第二步的作图痕迹②的作法是以点E为圆心，EF长为半径画弧．故选D．7．如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹．步骤1：以C为圆心，CA为半径画弧①；步骤2：以B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC延长线于点H．下列叙述正确的是（）A．BH垂直平分线段AD B．AC平分∠BADC．S△ABC=BC•AH D．AB=AD【考点】N2：作图—基本作图；KG：线段垂直平分线的性质．【分析】根据已知条件可知直线BC是线段AD的垂直平分线，由此一一判定即可．【解答】解：A、正确．如图连接CD、BD，∵CA=CD，BA=BD，∴点C、点B在线段AD的垂直平分线上，∴直线BC是线段AD的垂直平分线，故A正确．B、错误．CA不一定平分∠BDA．C、错误．应该是S△ABC=•BC•AH．D、错误．根据条件AB不一定等于AD．故选A．8．下列尺规作图，能判断AD是△ABC边上的高是（）A．B．C．D．【考点】N2：作图—基本作图．【分析】过点A作BC的垂线，垂足为D，则AD即为所求．【解答】解：过点A作BC的垂线，垂足为D，故选B．二．填空题（共5小题）9．如图，在平行四边形ABCD中，按以下步骤作图：①以A为圆心，任意长为半径作弧，分别交AB，AD于点M，N；②分别以M，N为圆心，以大于12MN的长为半径作弧，两弧相交于点P；③作AP射线，交边CD于点Q，若DQ=2QC，BC=3，则平行四边形ABCD周长为．【考点】N2：作图—基本作图；L5：平行四边形的性质．【分析】根据角平分线的性质可知∠DAQ=∠BAQ，再由平行四边形的性质得出CD∥AB，BC=AD=3，∠BAQ=∠DQA，故可得出△AQD是等腰三角形，据此可得出DQ=AD，进而可得出结论．【解答】解：∵由题意可知，AQ是∠DAB的平分线，∴∠DAQ=∠BAQ．∵四边形ABCD是平行四边形，∴CD∥AB，BC=AD=3，∠BAQ=∠DQA，∴∠DAQ=∠DQA，∴△AQD是等腰三角形，∴DQ=AD=3．∵DQ=2QC，∴QC=DQ=，∴CD=DQ+CQ=3+=，∴平行四边形ABCD周长=2（DC+AD）=2×（+3）=15．故答案为：15．10．如图所示，已知∠AOB=40°，现按照以下步骤作图：①在OA，OB上分别截取线段OD，OE，使OD=OE；②分别以D，E为圆心，以大于12DE的长为半径画弧，在∠AOB内两弧交于点C；③作射线OC．则∠AOC的大小为．【考点】N2：作图—基本作图．【分析】直接根据角平分线的作法即可得出结论．【解答】解：∵由作法可知，OC是∠AOB的平分线，∴∠AOC=∠AOB=20°．故答案为：20°．11．如图，依据尺规作图的痕迹，计算∠α=°．【考点】N2：作图—基本作图．【分析】先根据矩形的性质得出AD∥BC，故可得出∠DAC的度数，由角平分线的定义求出∠EAF的度数，再由EF 是线段AC的垂直平分线得出∠AEF的度数，根据三角形内角和定理得出∠AFE的度数，进而可得出结论．【解答】解：∵四边形ABCD是矩形，∴AD∥BC，∴∠DAC=∠ACB=68°．∵由作法可知，AF是∠DAC的平分线，∴∠EAF=∠DAC=34°．∵由作法可知，EF是线段AC的垂直平分线，∴∠AEF=90°，∴∠AFE=90°﹣34°=56°，∴∠α=56°．故答案为：56．12．如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M，N为圆心，大于12MN的长为半径画弧，两弧在第二象限内交于点P（a，b），则a与b的数量关系是．【考点】N2：作图—基本作图；D5：坐标与图形性质；J5：点到直线的距离．【分析】根据作图方法可得点P在第二象限的角平分线上，根据角平分线的性质和第二象限内点的坐标符号，可得a与b的数量关系为互为相反数．【解答】解：根据作图方法可得，点P在第二象限角平分线上，∴点P到x轴、y轴的距离相等，即|b|=|a|，又∵点P（a，b）第二象限内，∴b=﹣a，即a+b=0，故答案为：a+b=0．13．图1是“作已知直角三角形的外接圆”的尺规作图过程已知：Rt△ABC，∠C=90°，求作Rt△ABC的外接圆．作法：如图2．（1）分别以点A和点B为圆心，大于12AB的长为半径作弧，两弧相交于P，Q两点；（2）作直线PQ，交AB于点O；（3）以O为圆心，OA为半径作⊙O．⊙O即为所求作的圆．请回答：该尺规作图的依据是．【考点】N3：作图—复杂作图；MA：三角形的外接圆与外心．【分析】由于90°的圆周角所对的弦是直径，所以Rt△ABC的外接圆的圆心为AB的中点，然后作AB的中垂线得到圆心后即可得到Rt△ABC的外接圆．【解答】解：该尺规作图的依据是到线段两端点的距离相等的点在这条线段的垂直平分线上；90°的圆周角所对的弦是直径．故答案为到线段两端点的距离相等的点在这条线段的垂直平分线上；两点确定一直线；90°的圆周角所对的弦是直径；圆的定义．三．解答题（共8小题）14．如图，△ABC中，∠ACB＞∠ABC．（1）用直尺和圆规在∠ACB的内部作射线CM，使∠ACM=∠ABC（不要求写作法，保留作图痕迹）；（2）若（1）中的射线CM交AB于点D，AB=9，AC=6，求AD的长．【考点】N2：作图—基本作图；S9：相似三角形的判定与性质．【分析】（1）根据尺规作图的方法，以AC为一边，在∠ACB的内部作∠ACM=∠ABC即可；（2）根据△ACD与△ABC相似，运用相似三角形的对应边成比例进行计算即可．【解答】解：（1）如图所示，射线CM即为所求；（2）∵∠ACD=∠ABC，∠CAD=∠BAC，∴△ACD∽△ABC，∴=，即=，∴AD=4．15．如图，在Rt△ABC中，∠B=90°，∠A=30°，AC=2．（1）利用尺规作线段AC的垂直平分线DE，垂足为E，交AB于点D，（保留作图痕迹，不写作法）（2）若△ADE的周长为a，先化简T=（a+1）2﹣a（a﹣1），再求T的值．【考点】N2：作图—基本作图；KO：含30度角的直角三角形．【分析】（1）根据作已知线段的垂直平分线的方法，即可得到线段AC的垂直平分线DE；（2）根据Rt△ADE中，∠A=30°，AE=，即可求得a的值，最后化简T=（a+1）2﹣a（a﹣1），再求T的值．【解答】解：（1）如图所示，DE即为所求；（2）由题可得，AE=AC=，∠A=30°，∴Rt△ADE中，DE=AD，设DE=x，则AD=2x，∴Rt△ADE中，x2+（）2=（2x）2，解得x=1，∴△ADE的周长a=1+2+=3+，∵T=（a+1）2﹣a（a﹣1）=3a+1，∴当a=3+时，T=3（3+）+1=10+3．16．如图，已知△ABC，请用圆规和直尺作出△ABC的一条中位线EF（不写作法，保留作图痕迹）．【考点】N3：作图—复杂作图；KX：三角形中位线定理．【分析】作线段AB的垂直平分线得到AB的中点E，作AC的垂直平分线得到线段AC的中点F．线段EF即为所求．【解答】解：如图，△ABC的一条中位线EF如图所示，方法：作线段AB的垂直平分线得到AB的中点E，作AC的垂直平分线得到线段AC的中点F．线段EF即为所求．17．如图，已知△ABC，∠B=40°．（1）在图中，用尺规作出△ABC的内切圆O，并标出⊙O与边AB，BC，AC的切点D，E，F（保留痕迹，不必写作法）；（2）连接EF，DF，求∠EFD的度数．【考点】N3：作图—复杂作图；MI：三角形的内切圆与内心．【分析】（1）直接利用基本作图即可得出结论；（2）利用四边形的性质，三角形的内切圆的性质即可得出结论．【解答】解：（1）如图1，⊙O即为所求．（2）如图2，连接OD，OE，∴OD⊥AB，OE⊥BC，∴∠ODB=∠OEB=90°，∵∠B=40°，∴∠DOE=140°，∴∠EFD=70°．18．在数学课本上，同学们已经探究过“经过已知直线外一点作这条直线的垂线“的尺规作图过程：已知：直线l和l外一点P求作：直线l的垂线，使它经过点P．作法：如图：（1）在直线l上任取两点A、B；（2）分别以点A、B为圆心，AP，BP长为半径画弧，两弧相交于点Q；（3）作直线PQ．参考以上材料作图的方法，解决以下问题：（1）以上材料作图的依据是：（3）已知，直线l和l外一点P，求作：⊙P，使它与直线l相切．（尺规作图，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）【考点】N3：作图—复杂作图；MD：切线的判定．【分析】（1）根据线段垂直平分线的性质，可得答案；（2）根据线段垂直平分线的性质，切线的性质，可得答案．【解答】解：（1）以上材料作图的依据是：线段垂直平分线上的点到线段两端点的距离相等，故答案为：线段垂直平分线上的点到线段两端点的距离相等；（2）如图．19．“直角”在初中几何学习中无处不在．如图，已知∠AOB，请仿照小丽的方式，再用两种不同的方法判断∠AOB是否为直角（仅限用直尺和圆规）．【考点】N3：作图—复杂作图；KS：勾股定理的逆定理；M5：圆周角定理．【分析】（1）根据勾股定理的逆定理，可得答案；（2）根据圆周角定理，可得答案．【解答】解：（1）如图1，在OA，OB上分别，截取OC=4，OD=3，若CD的长为5，则∠AOB=90°（2）如图2，在OA，OB上分别取点C，D，以CD为直径画圆，若点O在圆上，则∠AOB=90°．20．如图，已知正七边形ABCDEFG，请仅用无刻度的直尺，分别按下列要求画图．（1）在图1中，画出一个以AB为边的平行四边形；（2）在图2中，画出一个以AF为边的菱形．【考点】N3：作图—复杂作图；L5：平行四边形的性质；L8：菱形的性质．【分析】（1）连接AF、BE、CG，CG交AF于M，交BE于N．四边形ABNM是平行四边形．（2）连接AF、DF，延长DC交AB的延长线于M，四边形AFDM是菱形．【解答】解：（1）连接AF、BE、CG，CG交AF于M，交BE于N．四边形ABNM是平行四边形．（2）连接AF、DF，∠延长DC交AB的延长线于M，四边形AFDM是菱形．21．图①、图②、图③都是由边长为1的小等边三角形构成的网格，每个小等边三角形的顶点称为格点．线段AB的端点在格点上．（1）在图①、图2中，以AB为边各画一个等腰三角形，且第三个顶点在格点上；（所画图形不全等）（2）在图③中，以AB为边画一个平行四边形，且另外两个顶点在格点上．【考点】N4：作图—应用与设计作图；KI：等腰三角形的判定；KK：等边三角形的性质；L6：平行四边形的判定．【分析】（1）根据等腰三角形的定义作图可得；（2）根据平行四边形的判定作图可得．【解答】解：（1）如图①、②所示，△ABC和△ABD即为所求；（2）如图③所示，▱ABCD即为所求．。

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

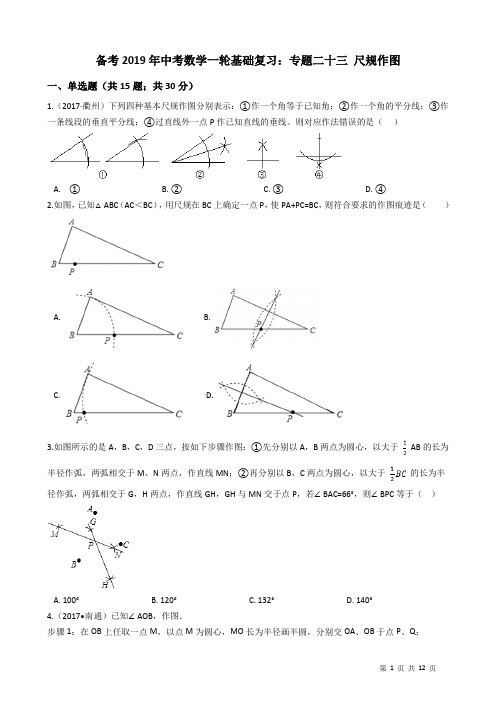

备考2019年中考数学一轮基础复习：专题二十三尺规作图一、单选题（共15题；共30分）1.（2017·衢州）下列四种基本尺规作图分别表示：①作一个角等于已知角；②作一个角的平分线；③作一条线段的垂直平分线；④过直线外一点P作已知直线的垂线。

则对应作法错误的是（）A. ①B. ②C. ③D. ④2.如图，已知△ABC（AC＜BC），用尺规在BC上确定一点P，使PA+PC=BC，则符合要求的作图痕迹是（）A. B.C. D.3.如图所示的是A，B，C，D三点，按如下步骤作图：①先分别以A，B两点为圆心，以大于AB的长为半径作弧，两弧相交于M、N两点，作直线MN；②再分别以B，C两点为圆心，以大于的长为半径作弧，两弧相交于G，H两点，作直线GH，GH与MN交于点P，若∠BAC=66°，则∠BPC等于（）A. 100°B. 120°C. 132°D. 140°4.（2017•南通）已知∠AOB，作图．步骤1：在OB上任取一点M，以点M为圆心，MO长为半径画半圆，分别交OA、OB于点P、Q；步骤2：过点M作PQ的垂线交于点C；步骤3：画射线OC．则下列判断：① = ；②MC∥OA；③OP=PQ；④OC平分∠AOB，其中正确的个数为（）A. 1B. 2C. 3D. 45.已知：线段AB，BC，∠ABC=90°．求作：矩形ABCD．以下是甲、乙两同学的作业：对于两人的作业，下列说法正确的是（）A. 两人都对B. 两人都不对C. 甲对，乙不对D. 甲不对，乙对6.如图，在已知的△ABC中，按以下步骤作图：①分别以B，C为圆心，以大于BC的长为半径作弧，两弧相交于两点M，N；②作直线MN交AB于点D，连接CD．若CD=AC，∠B=25°，则∠ACB的度数为（）A. 90°B. 95°C. 100°D. 105°7.（2017•随州）如图，用尺规作图作∠AOC=∠AOB的第一步是以点O为圆心，以任意长为半径画弧①，分别交OA、OB于点E、F，那么第二步的作图痕迹②的作法是（）A. 以点F为圆心，OE长为半径画弧B. 以点F为圆心，EF长为半径画弧C. 以点E为圆心，OE长为半径画弧D. 以点E为圆心，EF长为半径画弧8.（2017•河池）如图，在▱ABCD中，用直尺和圆规作∠BAD的平分线AG，若AD=5，DE=6，则AG的长是（）A. 6B. 8C. 10D. 129.（2017•东营）如图，在▱ABCD中，用直尺和圆规作∠BAD的平分线AG交BC于点E．若BF=8，AB=5，则AE的长为（）A. 5B. 6C. 8D. 1210.（2017•襄阳）如图，在△ABC中，∠ACB=90°，∠A=30°，BC=4，以点C为圆心，CB长为半径作弧，交AB于点D；再分别以点B和点D为圆心，大于BD的长为半径作弧，两弧相交于点E，作射线CE交AB 于点F，则AF的长为（）A. 5B. 6C. 7D. 811.（2017•南宁）如图，△ABC中，AB＞AC，∠CAD为△ABC的外角，观察图中尺规作图的痕迹，则下列结论错误的是（）A. ∠DAE=∠BB. ∠EAC=∠CC. AE∥BCD. ∠DAE=∠EAC12.（2017•深圳）如图，已知线段，分别以为圆心，大于为半径作弧，连接弧的交点得到直线，在直线上取一点，使得，延长至，求的度数为（）A. B. C. D.13.如图，在Rt△ABC中，∠ABC=90°，点D是BC边的中点，分别以B、C为圆心，大于线段BC长度一半的长为半径画弧，两弧在直线BC上方的交点为P，直线PD交AC于点E，连接BE，则下列结论：①BE=AC；②∠A=∠EBA；③EB平分∠AED；④ED= AB中，一定正确的是（）A. ①②③B. ①②④C. ①③④D. ②③④14.如图，在▱ABCD中，AB＞2BC，观察图中尺规作图的痕迹，则下列结论错误的是（）A. BG平分∠ABCB. BE=BFC. AD=CHD. CH=DH15.数学课上，老师让学生尺规作图画Rt△ABC，使其斜边AB=c，一条直角边BC=a．小明的作法如图所示，你认为这种作法中判断∠ACB是直角的依据是（）A. 勾股定理B. 直径所对的圆周角是直角C. 勾股定理的逆定理D. 90°的圆周角所对的弦是直径二、填空题（共6题；共7分）16.如图，已知钝角△ABC，老师按照如下步骤尺规作图：步骤1：以C为圆心，CA为半径画弧①；步骤2：以B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC延长线于点H．小明说：图中的BH⊥AD且平分AD．小丽说：图中AC平分∠BAD．小强说：图中点C为BH的中点．他们的说法中正确的是________．他的依据是________．17.在平行四边形ABCD中，连接AC，按以下步骤作图，分别以A、C为圆心，以大于AC的长为半径画弧，两弧分别相交于点M、N，作直线MN交CD于点E，交AB于点F．若AB=6，BC=4，则△ADE的周长为________．18.（2017•河北）如图，依据尺规作图的痕迹，计算∠α=________°．19.（2017•邵阳）如图所示，已知∠AOB=40°，现按照以下步骤作图：①在OA，OB上分别截取线段OD，OE，使OD=OE；②分别以D，E为圆心，以大于DE的长为半径画弧，在∠AOB内两弧交于点C；③作射线OC．则∠AOC的大小为________．20.（2017•济宁）如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M，N为圆心，大于MN的长为半径画弧，两弧在第二象限内交于点P（a，b），则a与b的数量关系是________.21.下面是“经过已知直线外一点作这条直线的平行线”的尺规作图过程．已知：如图1，直线l和直线l外一点P．求作：直线l的平行直线，使它经过点P．作法：如图2．（i）过点P作直线m与直线l交于点O；（ii）在直线m上取一点A（OA＜OP），以点O为圆心，OA长为半径画弧，与直线l交于点B；（iii）以点P为圆心，OA长为半径画弧，交直线m于点C，以点C为圆心，AB长为半径画弧，两弧交于点D；（iv）作直线PD．所以直线PD就是所求作的平行线．请回答：该作图的依据是________．三、作图题（共4题；共35分）22.（2017•贵港）尺规作图（不写作法，保留作图痕迹）：已知线段a和∠AOB，点M在OB上（如图所示）．（1）在OA边上作点P，使OP=2a；（2）作∠AOB的平分线；（3）过点M作OB的垂线．23.（2017•自贡）两个城镇A，B与一条公路CD，一条河流CE的位置如图所示，某人要修建一避暑山庄，要求该山庄到A，B的距离必须相等，到CD和CE的距离也必须相等，且在∠DCE的内部，请画出该山庄的位置P．（不要求写作法，保留作图痕迹．）24.（2017•南京）“直角”在初中几何学习中无处不在．如图，已知∠AOB，请仿照小丽的方式，再用两种不同的方法判断∠AOB是否为直角（仅限用直尺和圆规）．25.（2017•盐城）如图，△ABC是一块直角三角板，且∠C=90°，∠A=30°，现将圆心为点O的圆形纸片放置在三角板内部．（1）如图①，当圆形纸片与两直角边AC、BC都相切时，试用直尺与圆规作出射线CO；（不写作法与证明，保留作图痕迹）（2）如图②，将圆形纸片沿着三角板的内部边缘滚动1周，回到起点位置时停止，若BC=9，圆形纸片的半径为2，求圆心O运动的路径长．答案解析部分一、单选题1.【答案】C2.【答案】D3.【答案】C4.【答案】C5.【答案】A6.【答案】D7.【答案】D8.【答案】B9.【答案】B10.【答案】B11.【答案】D12.【答案】B13.【答案】B14.【答案】D15.【答案】B二、填空题16.【答案】小明；到线段两个端点距离相等的点在线段的垂直平分线上（两点确定一条直线）17.【答案】1018.【答案】5619.【答案】20°20.【答案】a+b=021.【答案】同位角相等，两直线平行三、作图题22.【答案】（1）点P为所求作（2）OC为所求作（3）MD为所求作23.【答案】解：作法：①作∠ECD的平分线CF，②作线段AB的中垂线MN，③MN与CF交于点P，则P就是山庄的位置．24.【答案】解：⑴如图1 ，在OA，OB上分别，截取OC=4，OD=3，若CD的长为5，则∠AOB=90°⑵如图2，在OA，OB上分别取点C，D，以CD为直径画圆，若点O在圆上，则∠AOB=90°25.【答案】（1）解：如图①所示，射线OC即为所求；（2）解：如图，圆心O的运动路径长为，过点O1作O1D⊥BC、O1F⊥AC、O1G⊥AB，垂足分别为点D、F、G，过点O作OE⊥BC，垂足为点E，连接O2B，过点O2作O2H⊥AB，O2I⊥AC，垂足分别为点H、I，在Rt△ABC中，∠ACB=90°、∠A=30°，∴AC= = =9 ，AB=2BC=18，∠ABC=60°，∴C△ABC=9+9 +18=27+9 ，∵O1D⊥BC、O1G⊥AB，∴D、G为切点，∴BD=BG，在Rt△O1BD和Rt△O1BG中，∵，∴△O1BD≌△O1BG（HL），∴∠O1BG=∠O1BD=30°，在Rt△O1BD中，∠O1DB=90°，∠O1BD=30°，∴BD= = =2 ，∴OO1=9﹣2﹣2 =7﹣2 ，∵O1D=OE=2，O1D⊥BC，OE⊥BC，∴O1D∥OE，且O1D=OE，∴四边形OEDO1为平行四边形，∵∠OED=90°，∴四边形OEDO1为矩形，同理四边形O1O2HG、四边形OO2IF、四边形OECF为矩形，又OE=OF，∴四边形OECF为正方形，∵∠O1GH=∠CDO1=90°，∠ABC=60°，∴∠GO1D=120°，又∵∠FO1D=∠O2O1G=90°，∴∠OO1O2=360°﹣90°﹣90°=60°=∠ABC，同理，∠O1OO2=90°，∴△OO1O2∽△CBA，∴= ，即= ，∴=15+ ，即圆心O运动的路径长为15+。

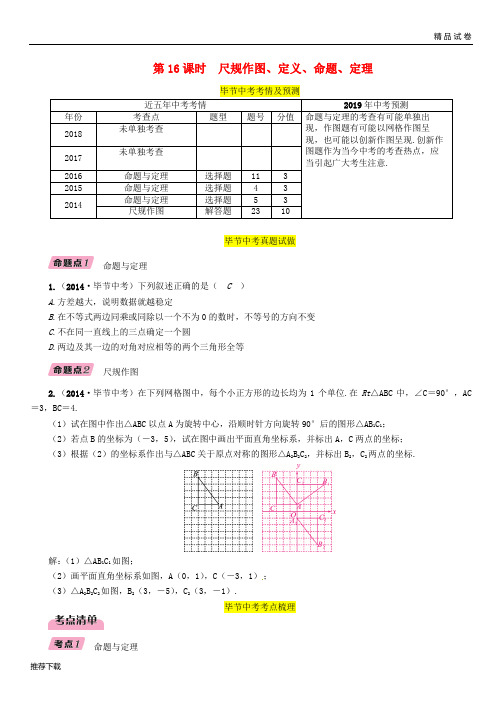

第16课时尺规作图、定义、命题、定理毕节中考真题试做命题与定理1.（2014·毕节中考）下列叙述正确的是（C）A.方差越大，说明数据就越稳定B.在不等式两边同乘或同除以一个不为0的数时，不等号的方向不变C.不在同一直线上的三点确定一个圆D.两边及其一边的对角对应相等的两个三角形全等尺规作图2.（2014·毕节中考）在下列网格图中，每个小正方形的边长均为1个单位.在Rt△ABC中，∠C＝90°，AC ＝3，BC＝4.（1）试在图中作出△ABC以点A为旋转中心，沿顺时针方向旋转90°后的图形△AB1C1；（2）若点B的坐标为（－3，5），试在图中画出平面直角坐标系，并标出A，C两点的坐标；（3）根据（2）的坐标系作出与△ABC关于原点对称的图形△A2B2C2，并标出B2，C2两点的坐标.解：（1）△AB1C1如图；（2）画平面直角坐标系如图，A（0，1），C（－3，1）；（3）△A2B2C2如图，B2（3，－5），C2（3，－1）.毕节中考考点梳理命题与定理1.命题（1）命题：判断一件事情的句子，叫做命题.如果一个句子没有对某一件事情作出任何判断，那么它就不是命题.每个命题都由条件和结论两部分组成，条件是已知的事项，结论是由已知事项推断出的事项.命题通常可以写成“如果……那么……”的形式，其中“如果”引出的部分是条件，“那么”引出的部分是结论.正确的命题称为真命题，不正确的命题称为假命题.（2）逆命题：在两个命题中，如果一个命题的条件和结论分别是另一个命题的结论和条件，那么这两个命题称为互逆命题，其中一个命题是另一个命题的逆命题.2.定理（1）公理：公认的真命题称为公理.（2）定理：经过证明的真命题称为定理. 如果一个定理的逆命题经过证明是真命题，那么它也是一个定理，其中一个定理称为另一个定理的逆定理.（3）推论：由一个基本事实或定理直接推出的定理，叫做这个基本事实或定理的推论.3.证明的方法（1）举反例；（2）演绎推理；（3）反证法：先假设命题的结论不成立，然后推导出与定义、基本事实、已有定理或已知条件相矛盾的结果，从而证明命题的结论一定成立.尺规作图4.常见六种尺规作图方法长为半径作弧交）分别以1.（2018·通辽中考）下列说法错误的是（ B ）A .通过平移或旋转得到的图形与原图形全等B .“对顶角相等”的逆命题是真命题C .圆内接正六边形的边长等于半径D .“经过有交通信号灯的路口，遇到红灯”是随机事件2.（2018·安顺中考）已知△ABC（AC<BC ），用尺规作图的方法在BC 上确定一点P ，使PA ＋PC ＝BC ，则符合要求的作图痕迹是（ D ）3.（2018·北京中考）用一组a ，b ，c 的值说明命题“若a ＜b ，则ac ＜bc”是错误的，这组值可以是a ＝－2 ，b ＝ －1 ，c ＝ －1 Ｗ.（答案不唯一）4.（2018·淮安中考）如图，在Rt △ABC 中，∠C ＝90°，AC ＝3，BC ＝5，分别以点A ，B 为圆心，大于12AB 长为半径画弧，两弧交点分别为点P ，Q ，过P ，Q 两点作直线交BC 于点D ，则CD 的长是 85Ｗ.5.（2018·龙东中考）如图，正方形网格中，每个小正方形的边长都是一个单位长度，在平面直角坐标系内，△ABC 的三个顶点坐标分别为A （1，4），B （1，1），C （3，1）.（1）画出△ABC 关于x 轴对称的△A 1B 1C 1；（2）画出△ABC 绕点O 沿逆时针方向旋转90°后的△A 2B 2C 2； （3）在（2）的条件下，求线段BC 扫过的面积（结果保留π）.解：（1）△A 1B 1C 1如图； （2）△A 2B 2C 2如图；（3）BC 扫过的面积＝S 扇形OCC 2－S 扇形OBB 2＝90·π·（10）2360－90·π·（2）2360＝2π.6.（2018·北京中考）下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程. 已知：直线及直线外一点P.求作：直线PQ ，使得PQ∥l. 作法：如图.①在直线上取一点A ，作射线PA ，以点A 为圆心，AP 长为半径画弧，交PA 的延长线于点B ；②在直线上取一点C （不与点A 重合），作射线BC ，以点C 为圆心，CB 长为半径画弧，交BC 的延长线于点Q ；③作直线PQ，所以直线PQ就是所求作的直线.根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明.证明：∵AB＝，CB＝，∴PQ∥l（）（填推理的依据）.解：（1）补全图形如图；（2）PA，CQ，三角形的中位线平行于第三边.中考典题精讲精练命题与定理例1（2018·包头中考）已知下列命题：①若a3＞b3，则a2＞b2；②若点A（x1，y1）和点B（x2，y2）在二次函数y＝x2－2x－1的图象上，且满足x1＜x2＜1，则y1＞y2＞－2；③在同一平面内，a，b，c是直线，且a∥b，b⊥c，则a∥c；④周长相等的所有等腰直角三角形全等.其中真命题的个数是（C）A.4个B.3个C.2个D.1个【解析】①例如（－1）3＞（－2）3，（－1）2＜（－2）2，所以原命题是假命题；②由于二次函数y＝x2－2x －1的图象的开口方向向上，对称轴为x＝1，故点A和点B在对称轴的左侧.在二次函数y＝x2－2x－1图象的对称轴左侧，y的值随x值的增大而减小；在对称轴右侧，y的值随x值的增大而增大；函数值最小为－2，所以x1＜x2＜1时，y1＞y2＞－2，所以原命题是真命题；③在同一平面内，a，b，c是直线，且a∥b，b⊥c，则a⊥c，所以原命题是假命题；④不妨设两个等腰直角三角形的周长为m，则这两个等腰直角三角形的腰长都为2－22m，斜边长为（2－1）m，这两个等腰直角三角形的三边对应相等，则这两个等腰直角三角形全等，所以原命题是真命题.尺规作图例2（2018·河北中考）尺规作图要求：Ⅰ.过直线外一点作这条直线的垂线；Ⅱ.作线段的垂直平分线；Ⅲ.过直线上一点作这条直线的垂线；Ⅳ.作角的平分线.如图是按上述要求排乱顺序的尺规作图：则正确的配对是（D）A.①－Ⅳ，②－Ⅱ，③－Ⅰ，④－ⅢB.①－Ⅳ，②－Ⅲ，③－Ⅱ，④－ⅠC.①－Ⅱ，②－Ⅳ，③－Ⅲ，④－ⅠD.①－Ⅳ，②－Ⅰ，③－Ⅱ，④－Ⅲ【解析】根据尺规作图的6种基本方法，图①是作∠AOB的平分线，对应要求Ⅳ；图②是过直线外的点P作垂线，对应要求Ⅰ；图③是作线段AB的垂直平分线，对应要求Ⅱ；图④是过直线l上的点P作垂线，对应要求Ⅲ.1.（2018·岳阳中考）下列命题是真命题的是（C）A.平行四边形的对角线相等B.三角形的重心是三条边的垂直平分线的交点C.五边形的内角和是540°D.圆内接四边形的对角相等2.（2018·滨州中考）下列命题，其中是真命题的为（D）A.一组对边平行，另一组对边相等的四边形是平行四边形B.对角线互相垂直的四边形是菱形C.对角线相等的四边形是矩形D.一组邻边相等的矩形是正方形3.（2018·嘉兴中考）用尺规在一个平行四边形内作菱形ABCD，下列作法中错误的是（C）4.（2018·眉山中考）在边长为1个单位长度的正方形网格中建立如图所示的平面直角坐标系，△ABC的顶点都在格点上，请解答下列问题：（1）作出△ABC向左平移4个单位长度后得到的△A1B1C1，并写出点C1的坐标；（2）作出△ABC关于原点O对称的△A2B2C2，并写出点C2的坐标；（3）已知△ABC关于直线l对称的△A3B3C3的顶点A3的坐标为（－4，－2），请直接写出直线l的函数解析式.解：（1）如图，△A1B1C1即为所求，点C1的坐标为（－1，2）；（2）如图，△A2B2C2即为所求点C2的坐标为（－3，－2）；（3）直线l的函数解析式为y＝－x.。

备战2019中考初中数学导练学案50讲第48讲尺规作图【疑难点拨】1.考查尺规作图该题型主要考查尺规作图,有关尺规作图的内容,可能单独考查基本尺规作图,也可能把几个尺规作图相结合,进行综合考查.在尺规作图中有三个关键环节,一是理解相关的定义、定理等;二是熟练掌握基本尺规作图的作图方法;三是注意保留清晰的作图痕迹,这是尺规作图的精髓,是必不可少的一个解题步骤,因为尺规作图的重点是“作”,而这个“作”是通过作图痕迹体现出来的.2.尺规作图与几何计算、几何证明相结合该题型常以几何计算或证明为主,兼顾考查尺规作图的内容,如根据图中的作图痕迹确定某个图形的形状,或根据题目要求利用尺规作图作出某个图形,进而利用该图形的性质进行计算与推理.3.五种基本尺规作图(1) 作一条线段等于已知线段:①作射线OP；②以点O为圆心，a为半径作弧，交OP于点A，则OA即为所求作的线段。

(2) 作角的平分线：①以点O为圆心，适当长为半径作弧，分别交OA，OB 于点N，M；②分别以点M，N为圆心，以大于12MN长为半径作弧，两弧相交于点P；③作射线OP即为所求。

(3)作线段的垂直平分线：①分别以点A，B为圆心，以大于12AB长为半径，在AB两侧作弧，分别交于点M，N；②作直线MN即为所求。

(4)作一个角等于已知角：①以点O为圆心，以适当长为半径作弧，交∠α的两边于点P，Q；②作射线O′A′；③以点O′为圆心，OP长为半径作弧，交O′A′于点M；④以点M为圆心，PQ长为半径作弧，交前弧于点N；⑤过点N作射线O′B′，则∠A′O′B′即为所求(5)作直线l的垂线：过直线上一点作已知直线的垂线①以点O为圆心，适当长为半径作弧，交直线l于A，B两点；②分别以点A，B为圆心，以大于12AB的长为半径在直线两侧作弧，两弧分别交于点M，N；③作直线MN即为所求【基础篇】一、选择题：1.（2018•襄阳）如图，在△ABC中，分别以点A和点C为圆心，大于AC长为半径画弧，两弧相交于点M，N，作直线MN分别交BC，AC于点D，E．若AE=3cm，△ABD的周长为13cm，则△ABC的周长为（）A．16cm B．19cm C．22cm D．25cm2.（2018•宜昌）尺规作图：经过已知直线外一点作这条直线的垂线，下列作图中正确的是（）A．B．C．D．3.（2018年湖北省宜昌市3分）尺规作图：经过已知直线外一点作这条直线的垂线，下列作图中正确的是（）4.（2018•潍坊）如图，木工师傅在板材边角处作直角时，往往使用“三弧法”，其作法是：（1）作线段AB，分别以A，B为圆心，以AB长为半径作弧，两弧的交点为C；（2）以C为圆心，仍以AB长为半径作弧交AC的延长线于点D；（3）连接BD，BC．下列说法不正确的是（）A．∠CBD=30°B．S△BDC=AB2 C．点C是△ABD的外心 D．sin2A+cos2D=15.（2018•湖州）尺规作图特有的魅力曾使无数人沉湎其中．传说拿破仑通过下列尺规作图考他的大臣：①将半径为r的⊙O六等分，依次得到A，B，C，D，E，F六个分点；②分别以点A，D为圆心，AC长为半径画弧，G是两弧的一个交点；③连结OG．问：OG的长是多少？大臣给出的正确答案应是（）A．r B．（1+）r C．（1+）r D．r二、填空题：6.（2018•南京）如图，在△ABC中，用直尺和圆规作AB、AC的垂直平分线，分别交AB、AC于点D、E，连接DE．若BC=10cm，则DE= cm．7.（2018·辽宁省抚顺市）（3.00分）如图，▱ABCD中，AB=7，BC=3，连接AC，分别以点A 和点C为圆心，大于AC的长为半径作弧，两弧相交于点M，N，作直线MN，交CD于点E，连接AE，则△AED的周长是．8.（2018•淮安）如图，在Rt△ABC中，∠C=90°，AC=3，BC=5，分别以点A、B为圆心，大于AB的长为半径画弧，两弧交点分别为点P、Q，过P、Q两点作直线交BC于点D，则CD的长是．三、解答与计算题：9.（2018·浙江宁波·8分）在5×3的方格纸中，△ABC的三个顶点都在格点上．（1）在图1中画出线段BD，使BD∥AC，其中D是格点；（2）在图2中画出线段BE，使BE⊥AC，其中E是格点．10.（2018•甘肃白银，定西，武威）如图，在中，.（1）作的平分线交边于点，再以点为圆心，的长为半径作；（要求：不写作法，保留作图痕迹）（2）判断（1）中与的位置关系，直接写出结果.【能力篇】一、选择题：11.（2018·台湾·分）如图，锐角三角形ABC中，BC＞AB＞AC，甲、乙两人想找一点P，使得∠BPC与∠A互补，其作法分别如下：（甲）以A为圆心，AC长为半径画弧交AB于P点，则P即为所求；（乙）作过B点且与AB垂直的直线l，作过C点且与AC垂直的直线，交l于P点，则P即为所求对于甲、乙两人的作法，下列叙述何者正确？（）A．两人皆正确 B．两人皆错误 C．甲正确，乙错误D．甲错误，乙正确12.（2018•河北）尺规作图要求：Ⅰ、过直线外一点作这条直线的垂线；Ⅱ、作线段的垂直平分线；Ⅲ、过直线上一点作这条直线的垂线；Ⅳ、作角的平分线．如图是按上述要求排乱顺序的尺规作图：则正确的配对是（）A．①﹣Ⅳ，②﹣Ⅱ，③﹣Ⅰ，④﹣ⅢB．①﹣Ⅳ，②﹣Ⅲ，③﹣Ⅱ，④﹣ⅠC．①﹣Ⅱ，②﹣Ⅳ，③﹣Ⅲ，④﹣ⅠD．①﹣Ⅳ，②﹣Ⅰ，③﹣Ⅱ，④﹣Ⅲ13.（2018•河南）如图，已知▱AOBC的顶点O（0，0），A（﹣1，2），点B在x轴正半轴上按以下步骤作图：①以点O为圆心，适当长度为半径作弧，分别交边OA，OB于点D，E；②分别以点D，E为圆心，大于DE的长为半径作弧，两弧在∠AOB内交于点F；③作射线OF，交边AC于点G，则点G的坐标为（）A．（﹣1，2）B．（，2）C．（3﹣，2）D．（﹣2，2）二、填空题：14. (2018·辽宁省葫芦岛市) 如图，OP平分∠MON，A是边OM上一点，以点A为圆心、大于点A到ON的距离为半径作弧，交ON于点B.C，再分别以点B.C为圆心，大于BC的长为半径作弧，两弧交于点D.作直线AD分别交OP、ON于点E.F．若∠MON=60°，EF=1，则OA= 23．15.（2018·吉林长春·3分）如图，在△ABC中，AB=AC．以点C为圆心，以CB长为半径作圆弧，交AC的延长线于点D，连结BD．若∠A=32°，则∠CDB的大小为度．三、解答与计算题：16.（2018•安徽•分）如图，⊙O为锐角△ABC的外接圆，半径为5.（1）用尺规作图作出∠BAC的平分线，并标出它与劣弧BC的交点E(保留作图痕迹，不写作法)；（2）若（1）中的点E到弦BC的距离为3，求弦CE的长.17. （2018•北京•5分） 下面是小东设计的“过直线外一点作这条直线的平行线”的尺规作图过程．已知：直线及直线外一点P ．lP求作：PQ ，使得PQ l ∥．作法：如图，BCA Pl①在直线上取一点A ，作射线PA ，以点A 为圆心，AP 长为半径画弧，交PA 的延长线于点B ；②在直线上取一点C （不与点A 重合），作射线BC ，以点C 为圆心，CB 长为半径画弧，交BC 的延长线于点Q ；③作直线PQ ．所以直线PQ 就是所求作的直线．根据小东设计的尺规作图过程，（1）使用直尺和圆规，补全图形；（保留作图痕迹）（2）完成下面的证明．证明：∵AB=_______，CB=_______，∴PQ l∥（____________）（填推理的依据）．18.（2018·广东·6分）如图，BD是菱形ABCD的对角线，∠CBD=75°，（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）（2）在（1）条件下，连接BF，求∠DBF的度数．【探究篇】19.（2018·四川自贡·10分）如图，在△ABC中，∠ACB=90°．（1）作出经过点B，圆心O在斜边AB上且与边AC相切于点E的⊙O（要求：用尺规作图，保留作图痕迹，不写作法和证明）（2）设（1）中所作的⊙O与边AB交于异于点B的另外一点D，若⊙O的直径为5，BC=4；求DE的长．（如果用尺规作图画不出图形，可画出草图完成（2）问）20.（2018·广东广州·12分）如图，在四边形ABCD中，∠B=∠C=90°，AB＞CD，AD=AB+CD．（1）利用尺规作∠ADC的平分线DE，交BC于点E，连接AE（保留作图痕迹，不写作法）（2）在（1）的条件下，①证明：AE⊥DE；②若CD=2，AB=4，点M，N分别是AE，AB上的动点，求BM+MN的最小值。

第一部分 第七章 第26讲
命题点 尺规作图及其应用
1．(2016·曲靖8题4分)如图，C ，E 是直线l 两侧的点，以C 为圆心，CE 长为半径画弧交l 于A ，B 两点，
又分别以点A ，B 为圆心，大于12
AB 的长为半径画弧，两弧交于点D ，连接CA ，CB ，CD ，下列结论不一定正确的是( C )
A ．CD ⊥l
B ．点A ，B 关于直线CD 对称
C ．点C ，
D 关于直线l 对称
D ．CD 平分∠ACB
2．(2014·曲靖8题3分)如图，分别以线段AC 的两个端点A ，C 为圆心，大于12
AC 的长为半径画弧，两弧相交于B ，D 两点，连接BD ，AB ，BC ，CD ，DA ，有以下结论：
①BD 垂直平分AC ；②AC 平分∠BAD ；③AC ＝BD ；④四边形ABCD 是中心对称图形．
其中正确的有( C )
A ．①②③
B ．①③④
C ．①②④
D ．②③④
3．(2018·曲靖8题4分)如图，在正方形ABCD 中，连接AC ，以点A 为圆心，适当长为半径画弧，交AB ，AC 于点M ，N ，分别以M ，N 为圆心，大于MN 长的一半为半径画弧，两弧交于点H ，连接AH 并延长交BC 于点E ，再分别以A ，E 为圆心，以大于AE 长的一半为半径画弧，两弧交于点P ，Q ，作直线PQ ，分别交CD ，AC ，AB 于点F ，G ，
L ，交CB 的延长线于点K ，连接GE ，下列结论：①∠LKB ＝22.5°；②GE ∥AB ；③tan ∠CGF ＝KB LB
；④S △CGE ∶S △CAB ＝1∶4.其中正确的是( A )
A．①②③B．②③④C．①③④D．①②④。
