lcd显示系统课程设计一、课程目标知识目标：1. 让学生理解LCD显示系统的基本原理，掌握其组成部分及工作流程。
2. 使学生掌握LCD显示系统的设计方法和步骤，了解不同类型的LCD显示技术。
3. 帮助学生了解LCD显示系统在现实生活中的应用，认识到科技与生活的紧密联系。
技能目标：1. 培养学生运用所学知识进行LCD显示系统设计的能力，包括电路搭建、程序编写和系统调试。
2. 提高学生动手实践能力，培养团队合作精神，提高问题分析和解决能力。
3. 培养学生运用现代技术工具进行资料查询、方案设计和成果展示的能力。
情感态度价值观目标：1. 培养学生对电子科技的兴趣和爱好，激发他们学习科学技术的热情。
2. 培养学生严谨、务实的科学态度，提高他们面对挫折和挑战的勇气。
3. 引导学生关注社会发展，认识到科技创新对国家和社会的重要性，培养他们的责任感和使命感。
本课程针对高年级学生，具有较强的理论性和实践性。
结合学生的认知水平和兴趣特点，课程目标注重知识、技能和情感态度的有机统一。
通过本课程的学习，期望学生能够掌握LCD显示系统的基本原理和设计方法，培养实际操作能力，同时提升对电子科技的热情和责任感。
为实现课程目标，教学过程中应注重理论与实践相结合，鼓励学生积极参与讨论和实践活动，充分调动他们的主观能动性。
二、教学内容1. LCD显示原理：讲解LCD的基本结构、工作原理及显示特性，包括液晶材料、偏振片、驱动电路等关键知识点。
参考教材章节：第三章“液晶显示原理”2. LCD显示系统设计：介绍LCD显示系统设计流程，包括需求分析、电路设计、程序编写、系统调试等环节。
参考教材章节：第四章“液晶显示系统设计”3. 不同类型的LCD显示技术：分析TN、STN、TFT等不同类型LCD显示技术的优缺点及适用场景。
参考教材章节：第五章“液晶显示技术及其应用”4. LCD显示系统应用案例：展示LCD显示系统在生活、工业、医疗等领域的实际应用，激发学生兴趣。
lcd汉字显示课程设计一、课程目标知识目标：1. 学生能理解LCD汉字显示的基本原理，掌握相关概念，如液晶显示、像素、字符编码等。
2. 学生能掌握LCD汉字显示的编程方法，包括字模提取、显示控制等。
3. 学生能了解LCD汉字显示在生活中的应用，提高对技术学科的兴趣。
技能目标：1. 学生能够运用所学知识，独立完成LCD汉字显示编程任务。
2. 学生能够通过实践操作，熟练使用相关工具和仪器，提高动手能力。
3. 学生能够通过小组合作，提高团队协作能力和问题解决能力。
情感态度价值观目标：1. 学生在学习过程中，培养对科学技术的热爱，增强创新意识。
2. 学生在小组合作中，学会尊重他人，培养团结协作的精神。
3. 学生能够关注LCD汉字显示技术在社会发展中的作用，提高社会责任感。
本课程旨在帮助学生掌握LCD汉字显示的相关知识，培养编程技能和实际操作能力，同时注重培养学生的情感态度价值观，使他们在学习过程中形成积极向上的学习态度，为今后的学习和发展奠定基础。
二、教学内容1. LCD基本原理与结构：包括液晶显示原理、像素和分辨率概念、显示驱动方式等，对应教材第3章第1节内容。
2. 汉字编码与字模：介绍汉字编码方式，如GB2312、GBK等，以及字模提取方法，对应教材第3章第2节内容。
3. LCD显示控制：讲解LCD显示控制原理，包括显示内存、显示坐标、刷新频率等，对应教材第3章第3节内容。
4. 汉字显示编程：教授如何在LCD上显示汉字，包括编程环境搭建、编程语言选择、字模显示等，对应教材第3章第4节内容。
5. 实践操作与案例分析：安排学生动手实践，完成LCD汉字显示编程任务，分析实际应用案例，提高学生实际操作能力，对应教材第3章第5节内容。
教学内容按照教学大纲安排，分为理论教学和实践操作两部分。
理论教学部分注重讲解LCD汉字显示的基本原理和编程方法，实践操作部分则着重培养学生动手能力和问题解决能力。
教学内容与教材紧密关联，确保科学性和系统性。

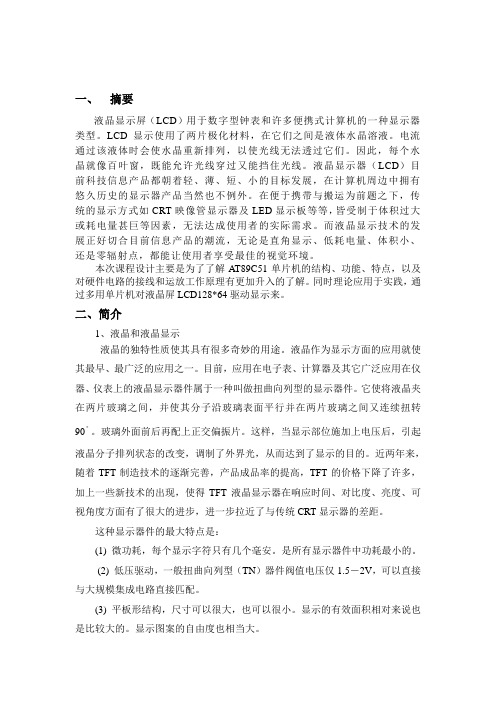

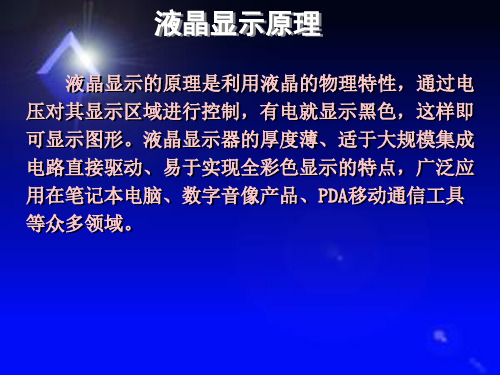

一、摘要液晶显示屏（LCD）用于数字型钟表和许多便携式计算机的一种显示器类型。
LCD显示使用了两片极化材料，在它们之间是液体水晶溶液。
电流通过该液体时会使水晶重新排列，以使光线无法透过它们。
因此，每个水晶就像百叶窗，既能允许光线穿过又能挡住光线。
液晶显示器（LCD）目前科技信息产品都朝着轻、薄、短、小的目标发展，在计算机周边中拥有悠久历史的显示器产品当然也不例外。
在便于携带与搬运为前题之下，传统的显示方式如CRT映像管显示器及LED显示板等等，皆受制于体积过大或耗电量甚巨等因素，无法达成使用者的实际需求。
而液晶显示技术的发展正好切合目前信息产品的潮流，无论是直角显示、低耗电量、体积小、还是零辐射点，都能让使用者享受最佳的视觉环境。
本次课程设计主要是为了了解AT89C51单片机的结构、功能、特点，以及对硬件电路的接线和运放工作原理有更加升入的了解。
同时理论应用于实践，通过多用单片机对液晶屏LCD128*64驱动显示来。
二、简介1、液晶和液晶显示液晶的独特性质使其具有很多奇妙的用途。
液晶作为显示方面的应用就使其最早、最广泛的应用之一。
目前，应用在电子表、计算器及其它广泛应用在仪器、仪表上的液晶显示器件属于一种叫做扭曲向列型的显示器件。
它使将液晶夹在两片玻璃之间，并使其分子沿玻璃表面平行并在两片玻璃之间又连续扭转90 。
玻璃外面前后再配上正交偏振片。
这样，当显示部位施加上电压后，引起液晶分子排列状态的改变，调制了外界光，从而达到了显示的目的。
近两年来，随着TFT制造技术的逐渐完善，产品成品率的提高，TFT的价格下降了许多，加上一些新技术的出现，使得TFT液晶显示器在响应时间、对比度、亮度、可视角度方面有了很大的进步，进一步拉近了与传统CRT显示器的差距。
这种显示器件的最大特点是：(1) 微功耗，每个显示字符只有几个毫安。
是所有显示器件中功耗最小的。
(2) 低压驱动，一般扭曲向列型（TN）器件阀值电压仅1.5－2V，可以直接与大规模集成电路直接匹配。
目录CONTENTS •液晶显示技术简介•液晶显示程序设计基础•液晶显示驱动程序设计•液晶显示效果优化•液晶显示技术的发展趋势01重量。
了广泛应用。
03寸等。
01超扭曲向列型（STN）、薄膜晶体管型（TFT）等。
02色等。
液晶显示技术的优缺点优点缺点02优化与改进性能和用户体验。
测试与调试软件设计实现所需功能。
需求分析硬件选择与设计目标相匹配。
液晶显示程序设计的流程液晶显示程序设计的语言和工具编程语言显示驱动图像处理设计友好的用户界面，实现简单直观的操作方式，提高用户的使用体验。
人机交互在保证性能和功能的同时，降低液晶显示设备的功耗，延长设备的使用时间。
低功耗设计液晶显示程序设计的关键技术03液晶显示驱动程序的作用和原理液晶显示驱动程序的作用液晶显示驱动程序是用于控制液晶显示器正常工作的软件，它能够将计算机或其他设备中的图像或文字信息输出到液晶显示器上，并保证显示的清晰度和稳定性。
液晶显示驱动程序的原理液晶显示驱动程序通过控制液晶显示器的每一个像素点的亮度和颜色，实现了图像或文字的显示。
它利用了液晶的物理特性，通过改变电压或电流来改变液晶分子的排列，从而改变像素点的透光性或反射性，最终呈现出不同的颜色和亮度。
基于硬件的驱动程序基于软件的驱动程序液晶显示驱动程序的实现方法液晶显示驱动程序的优化技巧04对比度优化色彩优化动态对比度和智能背光调节051 2 3柔性液晶显示技术高分辨率液晶显示技术低功耗液晶显示技术新型液晶显示技术的研发和应用液晶显示技术与物联网、人工智能等技术的融合发展物联网技术人工智能技术液晶显示技术的未来展望透明液晶显示触控一体化多功能集成。
液晶显示器的程序设计概述液晶显示器（Liquid Crystal Display，简称LCD）是一种常见的显示设备，广泛应用于计算机、电视、方式等电子设备中。
液晶显示器的程序设计是为了控制和管理液晶显示器的工作，包括显示图像、显示文字、调节亮度和对比度等功能。
LCD控制器液晶显示器的控制是通过液晶显示器控制器（LCD Controller）进行的。
LCD控制器是一种专门设计的芯片，用于控制液晶显示器的各个参数和功能。
LCD控制器的主要任务是将输入的图像数据转换为适合液晶显示器显示的信号，并发送给液晶显示器。
显示图像在液晶显示器的程序设计中，显示图像是最基本的功能之一。
通常，液晶显示器的图像数据是以像素（Pixel）的形式存储和传输的。
程序设计需要将要显示的图像数据转换为液晶显示器可识别的信号，并设置显示的坐标和尺寸。
程序还需要处理图像的刷新和更新，以保持显示的连续性和流畅性。
显示文字液晶显示器还可以显示文字信息。
在程序设计中，显示文字需要使用字符编码和字库来实现。
字符编码是将字符映射为相应的二进制代码的过程，而字库是存储和管理字符的集合。
程序设计需要将要显示的文字信息转换为相应的字符编码，并从字库中获取对应的字符数据。
然后，将字符数据转换为液晶显示器可识别的信号，并设置显示的位置和样式。
调节亮度和对比度液晶显示器的亮度和对比度是可以调节的。
在程序设计中，调节亮度和对比度需要通过设置LCD控制器的参数来实现。
可以通过增加或减少LCD控制器的驱动电流、PWM调光等方式来调节液晶显示器的亮度。
对比度的调节则可以通过调整LCD控制器的电压差或电压偏置等来实现。
动态效果液晶显示器的程序设计还可以实现一些动态效果，如渐变、闪烁、滚动等。
这些动态效果可以通过在程序中控制图像和文字的显示位置、透明度、曝光时间等来实现。
程序设计需要根据实际需求，对液晶显示器的参数进行精确控制，以实现所需的动态效果。
液晶显示器的程序设计包括显示图像、显示文字、调节亮度和对比度等功能，以及实现一些动态效果。
液晶显示器的程序设计简洁范本
```cpp
#include <LiquidCrystal.h>
// 定义LCD Pin
const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
void setu
//初始化LCD
lcd.begin(16, 2);
//显示欢迎信息
lcd.print("LCD Program");
void loo
//滚动显示消息
lcd.scrollDisplayLeft(;
//延迟一段时间
delay(1000);
```
这是一个基本的液晶显示器程序，使用LiquidCrystal库来控制液晶
显示器。
在setup函数中，我们初始化了液晶显示器，并显示了欢迎信息。
在loop函数中，我们使用scrollDisplayLeft函数来滚动显示LCD上的
内容，之后使用delay函数延迟一段时间，以便观察滚动效果。
这只是一个简单的范本，液晶显示器的程序设计还可以根据实际需求
进行扩展和修改。
例如，我们可以通过增加按钮控制来实现菜单选择功能，或者通过使用传感器来动态更新显示内容等。
总结起来，液晶显示器的程序设计需要了解液晶显示器的硬件接口和
使用方法，并与所使用的开发板或单片机进行合适的软硬件连接。
通过使
用合适的库函数，可以轻松地实现各种液晶显示器的功能和效果。
lcd屏显示系统时间课程设计一、课程目标知识目标：1. 学生能理解LCD屏显示系统的基本原理，掌握显示系统时间的基础知识。
2. 学生能描述LCD屏的显示原理，了解时钟模块的工作机制。
3. 学生掌握通过编程控制LCD屏显示系统时间的方法。
技能目标：1. 学生能运用所学知识，进行LCD屏显示系统的硬件连接和软件编程。
2. 学生能通过实际操作，调试并优化显示效果，确保系统时间准确显示。
3. 学生具备分析和解决问题的能力，能够解决LCD显示系统时间过程中遇到的问题。
情感态度价值观目标：1. 学生培养对电子技术和编程的兴趣，增强学习信心，提高自主学习能力。
2. 学生通过团队合作完成项目，培养沟通协作能力和团队精神。
3. 学生在实践过程中，体会科技改变生活的意义，增强创新意识和责任感。
课程性质：本课程为实践性较强的课程，结合电子技术和编程知识，培养学生动手操作和解决问题的能力。
学生特点：学生具备一定的电子技术基础和编程能力，对实际操作和实践活动有较高的兴趣。
教学要求：教师需引导学生掌握LCD显示系统时间的相关知识，注重实践操作和团队合作，提高学生的动手能力和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. LCD显示原理及特性：介绍LCD的基本结构、工作原理、显示特性，使学生了解LCD作为显示设备的基础知识。
- 教材章节：第五章“显示技术”第二节“液晶显示技术”2. 系统时间显示设计：讲解系统时间的基础知识，包括时钟模块的原理、编程方法及其与LCD屏的连接方式。
- 教材章节：第七章“实时时钟”第一节“时钟模块基础”3. 硬件连接与编程：详细讲解LCD屏与微控制器（如Arduino）的硬件连接方法，以及编程控制LCD显示系统时间的过程。
- 教材章节：第八章“微控制器接口技术”第三节“LCD接口技术”4. 实践操作与调试：组织学生进行实际操作，包括硬件连接、软件编程、调试优化等环节，确保系统时间准确显示。
1 目录 1课程设计目的及题目分析............................................2 1.1设计题目........................................................2 1.2设计要求........................................................2 1.3课题分析........................................................2 2 51系列单片机......................................................3 2.1 51单片机简介....................................................3 2.2管脚说明.......................................................3 2.3振荡器特性.....................................................5 2.4芯片擦除........................................................5 3实现原理..........................................................6 3.1点阵LCD的显示原理...............................................7 3.2原理图..........................................................7 3.3指令表..........................................................7 3.4引脚特性........................................................9 3.5 LCD接线图.......................................................9 3.6取模...........................................................10 4程序流程图.......................................................11 5主要源程序及注释.................................................12 6程序调试及结果分析...............................................21 6.1调试过程.......................................................21 6.2调试过程出现的问题以及解决方法.................................21 6.3结论...........................................................21 7心得体会.........................................................22 8参考文献.........................................................23 9附录.............................................................24 2
1课程设计的目的及课题分析 1.1设计题目 1液晶显示（汇编语言）
1.2设计要求 1用指定的字模软件实现。 2能实现中文、英文、数字显示。
1.3课题分析 本实验仪采用的液晶显示屏内置控制器为SED1520，点阵为122x32，需要两片SED1520组成，由E1、E2分别选通，以控制显示屏左右两边的屏。图形液晶显示模块有两种连接方式。一种为直接访问方式，一种为间接控制方式。本实验仪采用直接访问方式。 直接控制方式就是将液晶显示模块的接口作为存储器或I/O设备直接挂在计算机总线上。计算机通过地址译码控制E1、E2选通；读/写操作信号R/W由地址线A1控制；数据/命令存储器选择信号A0由地址线A0控制。实验电路图如下图所示。 地址映射如下（地址中的X由LCD CS决定，可参见地址译码部分说明）
0X00H 0X01H 0X02H 0X03H 0X04H 0X05H 0X06H 0X07H 写E1 指令 写E1数据 读E1状态 读E1数据 写E2指令 写E2数据 读E2状态 读E2数据
间接控制方式是计算机通过自身的或系统的并行接口与液晶显示模块连接，如8031的P1口和P3口，8255的并行接口芯片。计算机通过对该并行接口输出状态的编程操作，完成对液晶显示模块所需时序的操作和数据的传输。这种间接控制方式的电路简单，控制时序通过编程来实现。 3
2 51系列单片机 2.1 51单片机简介 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压，高性能CMOS8位微处理器，俗称单片机。
图1 51系列单片机 主要特性： 与MCS-51 兼容 4K字节可编程闪烁存储器 寿命：1000写/擦循环 数据保留时间：10年 全静态工作：0Hz-24Hz 三级程序存储器锁定 128*8位内部RAM 32可编程I/O线 两个16位定时器/计数器 5个中断源 可编程串行通道 低功耗的闲置和掉电模式 片内振荡器和时钟电路
2.2管脚说明 VCC：供电电压。 GND：接地。 P0 口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。 4
P1 口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流(ILL)这是由于上拉的缘故。 P3口也可作为AT89C51的一些特殊功能口，如下表所示： 口管脚 备选功能 P3.0 RXD(串行输入口) P3.1 TXD(串行输出口) P3.2 /INT0(外部中断0) P3.3 /INT1(外部中断1) P3.4 T0(记时器0外部输入) P3.5 T1(记时器1外部输入) P3.6 /WR(外部数据存储器写选通) P3.7 /RD(外部数据存储器读选通) P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个 ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
5
/EA /VPP：当/EA保持低电平时，则在此期间外部程序存储器(0000H-FFFFH)，不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET;当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源(VPP)。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。 XTAL2：来自反向振荡器的输出。
2.3振荡器特性 XTAL1和XTAL2分别为反向放大器的输入和输出。该反向放大器可以配置为片内振荡器。石晶振荡和陶瓷振荡均可采用。如采用外部时钟源驱动器件，XTAL2应不接。有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。
2.4芯片擦除 整个PEROM阵列和三个锁定位的电擦除可通过正确的控制信号组合，并保持ALE管脚处于低电平10ms 来完成。在芯片擦操作中，代码阵列全被写“1”且在任何非空存储字节被重复编程以前，该操作必须被执行。 此外，AT89C51设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种软件可选的掉电模式。在闲置模式下，CPU停止工作。但RAM，定时器，计数器，串口和中断系统仍在工作。在掉电模式下，保存RAM的内容并且冻结振荡器，禁止所用其他芯片功能，直到下一个硬件复位为止。
