下载文档原格式

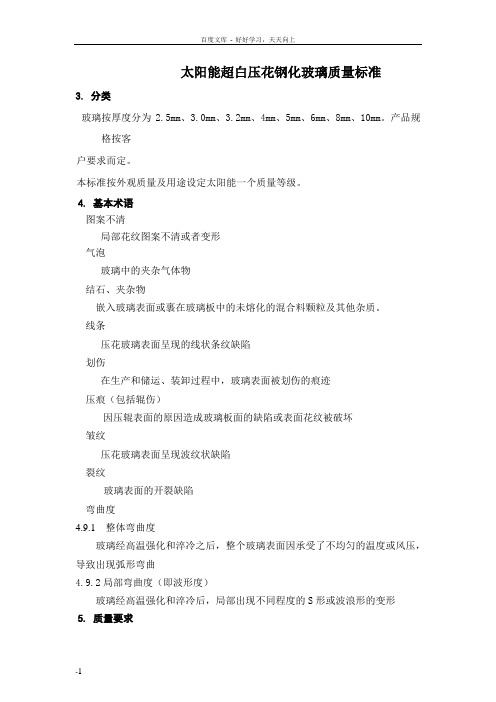

太阳能超白压花钢化玻璃质量标准3. 分类玻璃按厚度分为2.5mm、3.0mm、3.2mm、4mm、5mm、6mm、8mm、10mm。
产品规格按客户要求而定。
本标准按外观质量及用途设定太阳能一个质量等级。
4. 基本术语图案不清局部花纹图案不清或者变形气泡玻璃中的夹杂气体物结石、夹杂物嵌入玻璃表面或裹在玻璃板中的未熔化的混合料颗粒及其他杂质。
线条压花玻璃表面呈现的线状条纹缺陷划伤在生产和储运、装卸过程中，玻璃表面被划伤的痕迹压痕（包括辊伤）因压辊表面的原因造成玻璃板面的缺陷或表面花纹被破坏皱纹压花玻璃表面呈现波纹状缺陷裂纹玻璃表面的开裂缺陷弯曲度4.9.1 整体弯曲度玻璃经高温强化和淬冷之后，整个玻璃表面因承受了不均匀的温度或风压，导致出现弧形弯曲4.9.2局部弯曲度（即波形度）玻璃经高温强化和淬冷后，局部出现不同程度的S形或波浪形的变形5. 质量要求太阳能玻璃的可见光透射比应符合表1所规定的要求:表1 可见光透射比的要求玻璃铁含量≤% （Fe2O3）。
太阳能钢化玻璃的厚度允许偏差应符合表2的规定。
表2 厚度允许偏差太阳能钢化玻璃产品规格为长方形或正方形。
产品的长、宽尺寸允许偏差应符合表3规定。
表3 尺寸允许偏差（单位：mm）超大规格2000mm×1000mm以上或者异形（含钻孔）规格产品，按供需双方协商规定。
对角线偏差：对角线长L在0～1000mm之间，两对角线差的绝对值│L1-L2│≤1mm,若1000mm≤L≤3000mm,则两对角线差的绝对值│L1-L2│≤2mm。
玻璃钻孔加工要求5.7.1玻璃钻孔的孔径尺寸公差为±1.0mm，孔中心定位尺寸公差为±1.5mm。
5.7.2钻孔、开槽之后，边棱必须粗磨倒边，并符合如下的规定：整体弯曲度以及局部弯曲度应符合表4规定表4 弯曲度允许偏差值弯曲度允许范围整体弯曲度不得大于3mm/m（即%）局部弯曲度（波形度）1.紧靠边部测量，波形度不得大于0.40mm/300mm；2.距边端25mm起测量，其波形度不得大于0.35mm/300mm；太阳能超白压花玻璃外观质量符合表5规定表5 外观质量缺陷类型质量要求图案不清不允许气泡圆形气泡直径<0.5mm0.5mm≤L＜1.5mm1.5mm≤L＜3mmL>3.0mm 允许数量不计数×S,个1×S,个0,个长形长度<1.5mm≤L＜3mm3≤L≤5mm L>5mm(1) 钻孔直径D≥玻璃厚度T；(2) 孔的边距L≥×玻璃厚度T；(3)挖槽的a、b两处需圆角过渡，圆角半径R≥玻璃厚度T；碎片状态(颗粒数)取4片钢化玻璃试样进行试验，每块试样在50mm ×50mm 区域内的碎片数要求不少于40颗。
第二篇、常见问题答复1. 热反射镀膜玻璃1.1．什么是可见光透过率、反射率？在可见光谱范围（380纳米至780纳米）内，透过玻璃光强度的百分比为可见光透过率，而被玻璃反射光强度的百分比为可见光反射率。
什么是太阳能透过率、反射率？在太阳能光谱范围（300纳米至25000纳米）内，紫外光、可见光和红外光透过玻璃的百分比为太阳能透过率，而紫外光、可见光和红外光被玻璃反射的百分比为太阳能反射率。
什么是ASHRAE标准？ASHRAE是英文American Society of Heating，Refrigerating and Air-Conditioning Engineers的缩写，即美国采暖制冷空调工程师协会，南玻的光学参数和节能指标均采用美国ASHRAE标准。
什么是U值？ASHRAE标准条件下，由于玻璃的热传递和室内外的温差，所形成的空气到空气的传热量，U值越低，透过玻璃的传热量越低。
公制单位为W/m2.K（瓦每平方米每开氏温度）。
什么是冬季U值条件、夏季U值条件？冬季U值条件：室外空气温度为-18o C（0o F），室内为21o C（70o F），室外空气流速为24km/h (15mph)，室内空气自然对流，阳光强度为0W/m2（夜间）。
夏季U值条件：室外空气温度为32o C（90o F），室内为24 o C（75o F），室外空气流速为12km/h (7.5mph)，室内空气自然对流，阳光强度为783W/m2（白天）。
什么是相对热增益？即太阳能透过玻璃的瞬间总增热，其中包括阳光辐射增热（遮阳系数Sc）和传导增热（传热系数U值），相对增热值越低，性能越好。
按照ASHRAE标准，在夏季白天，阳光强度为630W/m2，室内外温差为8℃，则相对增热RHG=8 +630×Sc（W/m2）。
×U夏1.7 什么是热应力破裂？热应力破裂的产生来自于玻璃不同部位的温度不均匀。
镀膜玻璃暴露在阳光直照下，主要吸收阳光的红外光和部分可见光，在玻璃本体内转换为热量，使玻璃本体产生热膨胀，而处于铝框结构内部玻璃部分却不能受到相同的太阳辐射，因此导致玻璃本体整体受热不均匀，内部热应力形成，玻璃中区的热膨胀使玻璃边区产生张应力，此张应力超过边区抗张强度，就会导致玻璃破裂。
玻璃幕墙光热性能1 范围本标准规定了玻璃幕墙光热性能的术语和定义、一般规定、要求与检验。
本标准适用于玻璃幕墙光热性能的分级和检验。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 11942 彩色建筑材料色度测量方法GB/T 11976 建筑外窗采光性能分级及检测方法GB/T 18915.1 镀膜玻璃第1部分：阳光控制镀膜玻璃GB/T 18915.2 镀膜玻璃第2部分：低辐射镀膜玻璃GB/T 21086 建筑幕墙JGJ/T 151 建筑门窗玻璃幕墙热工计算规程3 术语和定义以下术语和定义适用于本文件。
3.1玻璃幕墙光热性能 optical and thermal performance of glass curtain walls与太阳辐射有关的玻璃幕墙光学及热工性能。
以可见光透射比、透光折减系数、太阳能总透射比、遮阳系数、光热比、色差及颜色透射指数表征。
3.2太阳辐射 solar radiation来自太阳的波长范围为300nm～2500nm的电磁辐射。
3.3色差colour difference△E以定量表示的两种不同颜色差异知觉，即色调、明度和彩度这三种颜色属性的综合差异。
3.4一般显色指数general colour rendering indexRa光源对国际照明委员会（CIE）规定的第1～8号标准颜色样品显色指数的平均值。
3.5颜色透射指数 transmitting colour rendering indexTRa太阳辐射透过玻璃后的一般显色指数。
3.6透光折减系数 transmitting rebate factorT r可见光通过玻璃幕墙后减弱的系数。
3.7有害反射光 harmful reflected light玻璃幕墙对人造成视觉累积损害或干扰的反射光。
本文主要从标准的角度来汇总了我国的建筑节能规范中对玻璃特性参数提出了哪些要求？本文所讨论的玻璃特性参数，主要指可以通过光学检测技术来表征的玻璃特性参数。
1、相关标准主要相关标准如下：（1）已发布和实施的标准：GB15763.2-2005《建筑用安全玻璃第2部分：钢化玻璃》GB50176-2016民用建筑热工设计规范GB50189-2005公共建筑节能设计标准GB/T2680建筑玻璃可见光透射比﹑太阳光直接透射比﹑太阳能总透射比﹑紫外线透射比及有关窗玻璃参数的测定GB/T11976-2015建筑外窗采光性能分级及检测方法GB/T18091-2015玻璃幕墙光热性能GB/T18915.1-2013镀膜玻璃第1部分：阳光控制镀膜玻璃GB/T21086-2007建筑幕墙JC/T2304-2015建筑用保温隔热玻璃技术条件JGJ26-2010严寒和寒冷地区居住建筑节能设计标准JGJ75-2012夏热冬暖地区居住建筑节能设计标准JGJ113-2015建筑玻璃应用技术规程JGJ134-2010夏热冬冷地区居住建筑节能设计标准JGJ/T324-2014建筑幕墙工程检测方法标准JG/T454-2014建筑门窗、幕墙中空玻璃性能现场检测方法标准JG/T455-2014建筑门窗幕墙用钢化玻璃（2）已报批尚未发布实施的新标准：《建筑用节能玻璃光学及热工参数现场检测技术规范》（报批稿）《建筑玻璃颜色及色差的测量方法》（报批稿）《平板玻璃应力检测方法》（报批稿）《被动房透明部分用玻璃》（报批稿）2、标准中对玻璃特性参数的具体要求（1）传热系数K表1传热系数K（2）太阳能总透射比g或遮阳系数SC(3)太阳红外热能总透射比g IR表3太阳红外热能总透射比g(4)可见光反射比表4可见光反射比（5）颜色相关表5颜色相关（6）钢化玻璃表面应力及碎片数表6钢化玻璃表面应力及碎片数3、玻璃特性参数的检测方法标准本小节简要介绍建筑玻璃主要特性参数的检测方法标准。
浅谈太阳能塔式光热发电定日镜（场）浅谈太阳能塔式光热发电定日镜(场)1. 定日镜的原理及特点定日镜原理如图1所示～由于太阳在天空中的位臵是不断移动的～阳光的照射角度也时刻都在变化～定日镜则通过反射镜的旋转对太阳进行跟踪～使阳光经过反射后能以一定的方向出射～这样就能实现太阳能的大量聚集～改变太阳辐射能流密度低的缺点。
一般的定日镜是由反射镜、镜架及基座、跟踪传动系统、控制系统等组成。
单台定日镜的反射面一般为球面或抛物面～这就使得定日镜可以在将阳光反射定位的同时进行聚焦。
图1:定日镜聚光示意图2. 定日镜组成定日镜是由反射镜、镜架及基座、跟踪传动系统、控制系统等组成的聚光装臵～用于跟踪接收并聚集反射太阳光线进入位于接收塔顶部的集热器内,是塔式太阳能热发电站的主要装臵之一。
为确保塔式太阳能热发电站的正常、稳定、安全和高效运行, 定日镜的总体性能应达到如下基本要求: 镜面反射率高、平整度误差小; 整体结构机械强度高、能够抵御8级台风袭击; 运行稳定、聚光定位精度高; 操控灵活、紧急情况可快速撤离;可全天候工作;可大批量生产; 易于安装和维护, 工作寿命长等。
反射镜反射镜是定日镜的核心组件。
从镜表面形状上分, 主要有平凹面镜、曲面镜等几种。
在塔式太阳能热发电站中, 由于定日镜距位于接收塔顶部的太阳能接收器较远, 为了使阳光经定日镜反射后不致产生过大的散焦, 把95%以上的反射阳光聚集到集热器内, 目前国内外采用的定日镜大多是镜表面具有微小弧度的平凹面镜。
从镜面材料上分, 主要有张力金属膜反射镜、玻璃反射镜等几种。
张力金属膜反射镜造价相对较低～但是反射率较低、结构复杂。
故目前已建成投产的塔式热电站的定日镜以及待建、拟建的塔式热电项目等均采用玻璃反射镜。
玻璃反射镜结构如图2、3所示～最上层由4，5mm的超白低铁玻璃作为基体,降低铁的含量是为了提高玻璃的透光率,～镀一层银层,银反射率可达97%以上,作为反射层。
最后加一层铜层作为保护层及过渡层～。

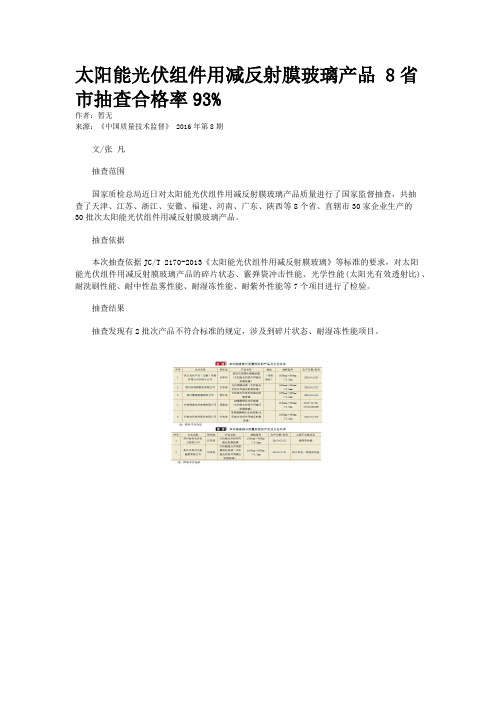

太阳能光伏组件用减反射膜玻璃产品 8省市抽查合格率93%
作者：暂无
来源：《中国质量技术监督》 2016年第8期
文/张凡
抽查范围
国家质检总局近日对太阳能光伏组件用减反射膜玻璃产品质量进行了国家监督抽查，共抽
查了天津、江苏、浙江、安徽、福建、河南、广东、陕西等8个省、直辖市30家企业生产的
30批次太阳能光伏组件用减反射膜玻璃产品。
抽查依据
本次抽查依据JC/T 2170-2013《太阳能光伏组件用减反射膜玻璃》等标准的要求，对太阳
能光伏组件用减反射膜玻璃产品的碎片状态、霰弹袋冲击性能、光学性能(太阳光有效透射比)、耐洗刷性能、耐中性盐雾性能、耐湿冻性能、耐紫外性能等7个项目进行了检验。
抽查结果
抽查发现有2批次产品不符合标准的规定，涉及到碎片状态、耐湿冻性能项目。
辅助材料检验标准(太阳电池组件)太阳电池组件玻璃检验标准1. 适用范围本规范适用于各种规格型号太阳能组件专用玻璃的进厂质量检验。
2. 引用标准GB/T9963-1998钢化玻璃国家检验标准GB2828-1987周期检查计数抽样程序及抽样标准3. 检验项目外观检验，几何尺寸检验和性能检验。
3.2.1 长度，宽度符合订货协议要求，允许偏差为±1.0mm。
3.2.2 厚度尺寸公差为±0.2mm。
3.2.3 直角度误差小于其所在边长的±2‰。
钢板尺或钢卷尺、游标卡尺或千分尺、钢球。
5. 检验方法5.1 外观检验在较好的自然光或自然散射光下，距玻璃表面600mm用肉眼进行观察，必要时使用放大镜进行检查。
5.2 尺寸检验依据订货协议技术要求用钢板尺或钢卷尺进行多点长宽尺寸测量，取其平均值；用精度为0.01mm的千分尺测量玻璃各边中心的厚度，取其平均值。
5.3 弯曲度检验以平面钢化玻璃制品为试样。
试样垂直立放，水平放置直尺贴紧试样表面进行测量。
弓形时以弧的高度与弦的长度之比的百分率表示。
波形时，用波谷到波峰的高与波峰到波峰或波谷到波谷的距离之比的百分率表示。
5.4 机械强度检验5.4.1 将试样放置在高50mm宽15mm与试样外形尺寸大小一致的木框上。
5.4.2 将重1024g的钢球自1.0m高度自由落下，冲击点应距试样中心25mm范围内。
每块试样中心只限一次。
（备注：试样玻璃单独放置，不可流入生产线使用）5.4.3 试样完好无损。
5.5 其它各项性能检验以采购部从厂家索取的性能检验报告为准，性能检验报告完全符合3.3标准条款时方可认为性能合格，否则认为性能指标不合格。
（针对不同厂家、不同项目定期进行委托检验）.6．检查规则6.1 在检验前要求采购部提供相关材质证明及检验报告。
在确定性能指标完全符合3.4标准条款时，再根据GB2828标准要求进行抽检。
抽检采用一般检查水平II，合格质量水平AQL ＝4.0（见附表）。
建筑节能玻璃参数解读1.热传递系数（U值）：热传递系数是评价建筑节能性能的重要指标之一、它表示单位时间内，玻璃从室内传递到室外的热量。
U值越低，说明材料的隔热性能越好，能够减少建筑的能源消耗。
通常，建筑节能玻璃的U值应该小于2.0W/m²·K。
2.太阳能光热系数（g值）：太阳能光热系数表示玻璃透射太阳辐射的比例。
g值越高，表示玻璃更能吸收太阳光热，适用于寒冷地区的建筑，可以帮助减少供暖能源的消耗。
而在炎热地区的建筑中，应该选择g值较低的玻璃，以减少太阳热量的进入。
3.可见光透射率（VLT）：可见光透射率表示玻璃透射可见光的比例。
较高的VLT值可以提供较好的自然光线，使室内更明亮，减少对人眼的疲劳。
在选择建筑节能玻璃时，应该同时考虑VLT值及其与g值的关系，以在提供足够自然光线的同时，减少太阳能热量的进入。
4.紫外线透射率（UV-A）：紫外线透射率表示玻璃透射紫外线的比例。
较低的UV-A值可以帮助减少紫外线的透射，从而减少室内家具、地板和墙纸的褪色和老化速度。
另外，还有一些高级的建筑节能玻璃参数也值得关注：1.双层中空玻璃（IGU）：双层中空玻璃将两块玻璃之间的空间封闭起来，形成一个层间空气层。
这个层间空气层具有隔热的作用，可以有效减少能量的传递。
2.颜色选择：建筑节能玻璃的颜色选择也会影响其热学性能。
通常，较深的颜色能够吸收更多的太阳辐射热量，适用于寒冷地区的建筑；而较浅的颜色则能够减少太阳辐射的吸收，适用于炎热地区的建筑。
3.纳米涂层：一些建筑节能玻璃采用了纳米涂层技术，通过在玻璃表面上涂覆纳米级的金属薄膜，使玻璃能够反射和吸收大部分的太阳辐射，从而提高玻璃的隔热性能。
总而言之，建筑节能玻璃的参数解读需要综合考虑U值、g值、VLT、UV-A等指标，以及双层中空玻璃、颜色选择和纳米涂层等高级参数。
合理选择建筑节能玻璃可以有效减少能源消耗，提高建筑的节能性能。
