T C L王牌彩电维修大全[1](总58页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--TCL王牌彩电维修大全第一章：2101系列彩色电视机故障维修实例1、控制系统故障例1机型：2101AS故障现象：频道预置搜台操作时图像一晃而过，节目不能锁定，但原储存的节目能够正常收看。
分析与检修：根据故障现象分析，可能是AFT信号未加到87CK38(13)脚，因为若因U T扫描电压有故障，原存储节目也就不可能收看。
为此，检查R251、C251连接处的电压，正常情况下，自动搜台时该处的AFT电压在0．2－5V之间变化，但现在87CK38(13)脚的电压没有这种变化。
仔细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。
例2机型：2101AS故障现象：在VHF－L、VHF－H、UHF的高频段收不到台，但低频段能收到。
分析与检修：根据故障现象分析，可能是U T电压的动态范围不够宽所致。
经过仔细检查，发现+33V电压的稳压二极管D001端电压只有 9V，说明该管已击穿损坏。
更换 D001后其端电压能稳压在33V，故障也随之排除。
例 3 机型：2101AS22故障现象：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几秒钟后，又自动转入待机状态。
在指示灯熄灭期间，屏幕为静噪蓝屏。
分析与检修：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C 总线系统不正常或节目存储器24C04损坏，因而不能执行开机操作的外部表现。
需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL 厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专用设备写入初始化数据后才能使用。
例4 机型：2101AS故障现象：接收电视台节目时，VHF－H频段无图像。
TCLCRT高清彩电维修实例机型：HD21M62S故障现象：黑屏分析与检修：开机测量电源输出，D825 没有整流输出，测D825 已经击穿，F803 已经烧坏，更换后机器正常工作，试机5 小时后，故障重现，D825 与F803 又烧坏，重新更换后测电压，测得数字板4v 供电有3.7v，而且5C26 IC 发热快，更换后试机2 天没有出现问题，故障排除。
[天津分公司任旭红提供]机型：HD21M62S故障现象：灯亮不开机检修与分析：开机测+B 为70V 左右，所以电压都降低，然后断开+B，发现电源已正常，是不是电源带不起负载，用一个40W 的灯接上去，电源已正常，然后判断电源应该是正常，当断开行振荡的时候电源也是正常的，是不是负载有问题，断开200V，行场故障依旧，最后代换高压包故障还是未排除，然后想是不是偏转出问题了，取下偏转线，已可以开机，但发现CRT打火，原来是CRT 打火打坏了偏转，所以开不了机，更换CRT 后故障排除。
（北京分公司候建轩提供）机型：HD21M62S 机芯：HY11故障现象：二次开机自动关机分析与检修：待机状态下B+为60V，二次开机时听到行起振，高压瞬间起来后即保护关机。
经查排除场保护引起关机。
此时断开行供电试机，电源部分二次开机B+为135V 正常。
接上行负载，让行推动变压器短路，发现开机B+正常。
怀疑行部分有交流短路，最先怀疑行输出27-0107X。
拆下发现在高压包加连极引钱处鼓出一小包。
代换一新高压包，开机恢复正常工作。
总结：HY11 25 寸机中使用27-0107X 已有多个坏的引起二次开机故障。
（杭州分公司熊道军提供）机型：HD21M62S 机芯：HY11故障现象：三无（烧行管）分析与检修：不开机，指示灯不亮。
测+B 电压为0V，检测行输出已短路，行管Q402 坏。
换上新管试机放上20 分钟出现行幅变窄，测+B 电压拉底到70V，行管发荡，测量电流达到1.2A，问题出现在电源部分还是在行部分？在出现问题时短开行输出测量+B 电压为117V 正常。
TCL彩电常见故障维修实例例1机型：2501C、2568C、2536C、2511C故障现象：自动搜台不成功，竖直一条亮线分析与检修：先将内部I2C菜单打开记录各项数据，换上新24C04后重新写上即可；竖直一条亮线多为L413电感烧脱，补焊后检查R411(680Ω)是否变质，可用1K代换。
例2机型：2901A型故障现象：显像管在使用一年左右偏色分析与检修：换显像管故障现象：不能自动搜索分析与检修：换24C04故障现象：图像四周幅度均变大且呈残月状失真分析与检修：多为L414（1537）炸裂，经用L801（352）代换均不能调至正常，用原装153更换勿需调节。
故障现象：竖直一条亮线后“三无”分析与检修：L413烧脱，加焊即可。
例3机型：2909A故障现象：①遥控距离短；②不能自动搜台；③竖直一条线；④开机“三无”，并机时仔细观察有一条水平亮线分析与检修：①出厂时C070未装；安上47μF/16V电容即可；②换24C04；③补焊L413，换R411；④TA8427K(6)脚供电二极管D431（FR105）开路，用FR104代换后OK！例4机型：2966G故障现象：①自动关机；②开关卡住；③满屏红色图像或不收台；④缺L 段节目；⑤自动搜台时节目号始终为“1”不变化递增；⑥机内有“咝咝”声分析与检修：①将R872由4.7/1W改成47K/W即可；②将开关模具拆下后用锯条将前机壳开关壳孔四周刮一刮，再将弹簧拉长重新装上即可；③实际上换24C04，可能要重新调数据；④数码高频头坏；⑤一般是TB1240(1)脚至TCLM06V3(13)脚间铜箔断，问题反应为“自动搜台一晃而过，节目号始终为“1”，但原存储的节目能正常收看。
分析是AFT信号未加到M06V3的(13)脚，如果VT电压有故障则原储存节目也就不可能收看，查TB1240(1)脚外接R203、C204连接电压在1V～4.4V之间变化，但TCLM06V3(13)脚电压在搜台时始终为0.6V，经查为J111至J212之间铜箔断，此现象与其它型一样通用。

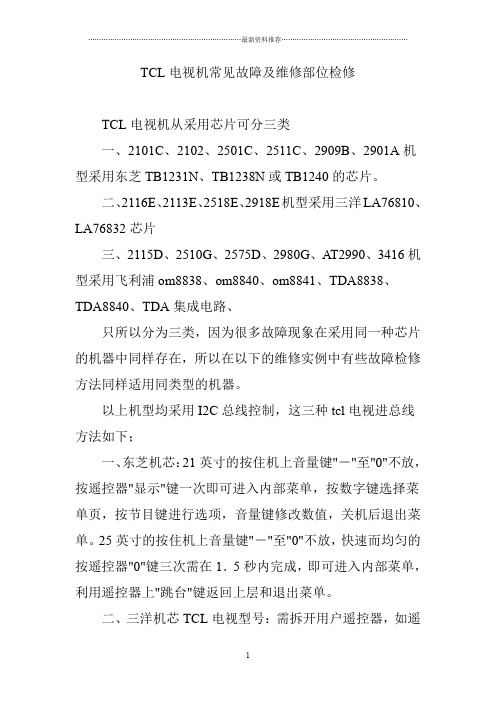

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。
二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。
以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入内部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。
25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒内完成，即可进入内部菜单，利用遥控器上"跳台"键返回上层和退出菜单。
二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入内部菜单。
如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入内部菜单。
按遥控器上"菜单"键退出内部菜单。
三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入内部菜单。
TCL液晶彩电三无故障集锦机型L32M90通电观察此机开机灯亮不开机，遥控、本机按键操作都没有任何反应。
因为这种机芯软件故障较少，所以暂不考虑软件问题，拆开机器测量所有供电，发现U805(AZ1084)输出电压2.6V左右，较为异常，正常应为1.26V，此现象应为接地不良或此IC损坏，试补焊无此IC无效，用表电阻档测此块接地有120欧姆的阻值，对照图纸发现有一10R的电阻连接到地，仔细检查实物发现R805（10R）电阻有一端虚焊，补焊后通电开机故障排除。
机型L46P11FBDEG 通电试机为灯亮不开机，怀疑为软件问题，先给电视升级，用串口加网线升级主程序发现写到一半无法进行。
怀疑mboot 程序25Q16 损坏，重更换25Q16 抄写后故障依旧，是因为Flash 有一段写不进去，更换U1301 集成块后升级软件，试机故障排除。
机型LE32C16这就一款商用科技推出的机器，主解码也是MST181的芯片，近期收到多台该型机都是灯亮不开的故障，测主板未发现异常，怀疑软件不良的可能性较大，但又不知该型机如何升级，遂采用用空白的25L32芯片在编程器上离线抄写后装机，故障排除。
机型L32M90 该机原机芯板已报废，换新的数字板为5V12V供电的那种，而该机的电源板为5V24V 输出的板子，且数字板上无24V转12V的电路，强行装机会导致屏供电为24V。
再申购新板已无法申购到，为解决这个问题从市场上购得一种可调的DC-DC工装小板，其最大输出电流为3A，经测算电流够用，将这个工装小板串如24V输出的电源线中将电压调为12V，上电开机机器正常工作。
机型L26M90通电测量此机的STB5V，没有输出，此电源板副电源用的是FSQ510，P5脚为VCC供电，测量此脚发现电压为7V左右，（正常为10V）代换FSQ510机器正常开机，又发现冷开机无伴音，更换C906、C907、C908、C909故障排除。
机型L32F2300B通电试机观察此机指示灯不亮，遥控按键开机就无反应无光无声。
彩电故障维修的成败，准确的判断故障部位，正确的检修方法和步骤至关重要。
本章搜集整理了彩电50种常见故障的检修流程，将故障现象或检修步骤、检修部位和易损元件以表格的形式显示，一目了然，维修人员按照本章提供的检修流程检修，步步深入，便可找出故障元件，排除故障。
1 开机烧保险管或限流电阻检修流程维修提示：检修开机瞬间就烧保险管或大功率限流电阻时，说明故障彩电的消磁电路或开关电源初级电路有元器件被击穿，电流剧增，将保险管熔断或将电源大功率限流电阻烧断。
检修时，采用电阻测量法排除严重短路的元件，如果是电源开关管击穿，还要排除引发屡损开关管的故障。
检修流程见表1。
表1 开机烧保险管或限流电阻检修流程故障现象或检查步骤检查部位或易损元件检查消磁电路1．消磁电阻有无短路。
2．消磁线圈有无对地短路检查市电整流滤波电路1．市电整流桥堆或桥式整流电路中二极管是否击穿。
2．市电整流滤波电容(大于100uF／400V)有无漏电或击穿检查厚膜集成电路或开关管1．开关管(含厚膜IC中的开关管)集电极与发射极(源极与漏极)极间是否击穿。
2．若有压敏保护器件，检查其是否击穿,检查开关变压器绕组1．开关变压器绕组漏电电路或对地漏电短路。
2．这种故障虽不常发生，但检修时也不要忽略检查2 屡损电源开关管检修流程维修提示：屡损电源开关管的原因主要有两种：一是过压击穿；二是过流损坏。
当电源开关管的外部电路失效、变质、失控时，使加到开关管上的电压过高或流过开关管电流剧增时，均会损坏电源开关管。
检修时，主要排除引发屡损开关管的变质、损坏元件，避免再次损坏开关管。
检修流程见表2。
第1 页，共30 页表2 屡损电源开关管检修流程故障现象或检查步骤检查部位或易损元件过压损坏开关管的检查1．检查开关管集电极或漏极的反峰压吸收、保护电路元件，是否开路、失效。
2．检查开关电源取样误差放大电路是否开路，造成稳压失控，输出电压升高，加到开关管上的电压也随之升高。
TCL王牌飞利浦系列彩电维修实例1.控制系统故障例1 机型:2910D故障现象:开机声.图正常，但按节目键换频道时出现“死机”现象。
且无图.无声.无光栅。
分析与检修：在检修过程中曾怀疑IC002（24C04）受干扰写入了错误数据，但更换后故障依然存在。
后怀疑数据总线存在故障，检查I2C总线系统时发现SCL1线上外接串联电阻R029由47欧变成了几百欧，不能正确的读写IC002中的数据，使MCU执行了错误的操作，进入“死机”状态。
更换R029后故障排除。
例2 机型：3416DI故障现象：开机后指示灯闪亮一下又熄灭，遥控键.本机键均失灵。
分析与检修：因为屏幕是黑屏，MCU的工作情况无法显示出来，用示波器观察IC001第34脚有SCL信号，说明有I2C总线信号传送。
用示波器测IC201（TDA8841）第19脚20脚21脚RGB信号输出波形，此时只输出场频测量脉冲，RGB信号电平为消隐电平，这就回答了为什么呈现黑屏的原因。
根据TDA8841的结构原理，这种只输出束电源测量脉冲而将RGB信号电平抑制为低电平，是束电流反馈信号失常，末级视放或显像管辅助电路存在故障的反应。
TDA8841的19脚20脚21脚不间断地输出测量脉冲（每场开始时），是为了监视束流恢复正常的时刻。
当通过检修，显像管束电流恢复正常时，IC201（TDA 8841）会自动输入正常输出RGB信号的工作状态。
该机的末级视放电路经过仔细检查后发现Q514已击穿，R535（束流通路电阻）已烧黑开路。
更换后故障排除。
例3 机型：2911DZ故障现象：操作失灵分析与检修:此系列机器常出现“请勿同时输入前后SVIDEO”，音量自动增大，节目自动上下跳。
原因是：按键不同程度的漏电，解决时可取消Q1051.Q1050，空开固定按键的小铁片或换新按键。
2.无光栅.无图像.无声音例1 机型：2580G故障现象：开机指示灯亮，无图.无声.无光栅分析与检修：因指示灯亮，说明电源工作正常，测行扫部分140V供电正常，行推动管Q401的基极为0.47 V电压，集电极电压近似为0，R411连接正常，可见Q401处于饱和导通状态。
TCL王牌彩电维修技巧手册1． TCL王牌彩电CPU各脚功能与电压2． TCL210/AS字符无图像无声音测高频头各脚电压，只有AGC电压为0．4V不正常（政常时有信号为5．1V，无信号为6．2V）。
经检查R294(100KΩ)电阻开路。
3． TCL-1419彩电频道低端无台频道低端搜不着台，测高频头VT电压，开始搜索时为0V，当搜索至VL 或VH频道高端时，电压突然由0V增至20V，后慢慢增加且有台出现。
根据现象判断故障在30V调谐电压回路中。
查此回路发现R004（15kΩ）变为无穷大，更换后故障排除。
4． TCL-2101AS彩电不开机接通电源后，待机指示灯亮，按遥控待机开关后，待机指示灯熄灭，屏幕为蓝屏，但几秒钟后，又自动转入待机状态。
待机状态可转换，说明电源及遥控功能正常。
经查是节目存储器ST24C04损坏。
因ST24C04损坏，调谐数据送不到CPU，所以此时是蓝屏。
需要注意的是，2101AS彩电使用的ST24C04E2PROM电擦写只读存储器已由厂家写入初始化数据，而从市面上购买的ST24C04是没有有效数据的芯片，需初始化后才能使用。
5． TCL-2101AS彩电场不同步图象正常，但场不同步。
该机的场同步信号分离及场分频控制电路均在TB1231N 集成块内完成，试更换TB1231N后故障排除。
6． TCL-2111D彩电无光栅该机此类故障通常是末级视放板或显像管有故障造成。
分析发现，如果RGB信号不能送到视放板，会引起IC201（OM8838）18脚反馈电压不正常，从而引起保护电路动作，就会造成彩电开机后指示灯闪烁，屏幕无光栅。
重点检查IC201的确良19、20、21脚的电压，发现C217电容漏电，更换后故障排除。
7． TCL-2111D彩电三无接通电源时待机指示灯闪亮，二次开机后指示灯停闪，说明电源能起振，遥控功能正常。
因为是“三无”故障，怀疑IC201（OM8838）工作不正常。
TCL 彩电常见故障几十例---1作者：不详2003-11-19TCL彩电常见故障几十例1、1、TCL-2911D 机型个别台无彩色，可将C247/15pF 电容改为12pF 电容。
2、TCL-2980C 机型字符抖动，将R315（330Ω）改为220Ω电阻。
3、TCL-2180G 机型“吱吱”响，将R812由56Ω改为33k Ω，C811由1nF 改为2nF ，C815由560pF 改为10nF/50V ，C817由5600pF 改为10nF/50V 。
IC801（2）与(11)脚增加一个1N4148二极管，其正极接(11)脚，负极接(2)脚。
4、TCL-3416D 机型跑台，将电阻R043、044改为10k Ω，同时在R014电阻两端并联一只220pF 电容。
5、TCL-AT2990机型偶尔瞬间黑屏，可在C545电容与R545电阻之间串接一只11V 稳压二极管，其正极接C545电容一端。
6、TCL-AT2990机型有高频自激声，在主伴音输出的正负极之间并接一个8.2Ω1/W 电阻和100nF/50V 的串联电路。
7、TCL-2911机型音量突变，将R612、R613电阻改为3.3k Ω电阻；R614，R615电阻改为260k Ω。
8、智能系列机心出现横条干扰且图像扭曲，将C230电容由原来的2.2uF/50V 改为0.47uF/50V 电解电容。
9、东芝数码机心出现白条干扰且拉丝，将IC201（48）脚输出电阻R271（150Ω）改为1k Ω；C271电容0.47uF/50V 改为0.1uF/50V ；C272电容4.7nF 改为100pF 。
10、TCL-2990机型蓝屏左侧干扰，加一只二极管1N4148，正极接R072与R097接点，负极接R068与Q005的c 极接点。
11、TCL-2966G 机型音量控制不平滑，将R005(2.9k Ω)电阻改为1.5k Ω，将一只1k Ω电阻串联一只1N4148二极管后并在R006电阻两端。
TCL彩电常见故障及维修2009-10-08 15:11TCLAT21211机自动关机开机指示灯一亮即灭为Q206（c1815）坏通病TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地tcl2901a自动搜索，遇到信号自动返回原状态，进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。
但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换4L:b+w是那一页.项，就很容易将电视修好。
2113E缺红色Q501 F422视放管虚焊，通病中的通病2智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.¬C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值7HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V,8838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容,智能系列机型 R831 56K 不良自动关机F)w行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病3438R常见D421--F104坏造成画面扩大且失真。
R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。
TcL2980D.2988D.2988G等飞利浦机芯待机正常，开机吱吱响两声，激励管C极４V以下，则行包坏．TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.TCL（AT21189B，AT21206）电视机无规律关机通病；该机型常常会不定时间关机，将Q804（DTC124）取消可根治，本人已经修过三十多台该机型这种故障，效果很好，同机型的还有；AT2170，AT21215，AT2165，AT2113，AT2175AT21286，AT21181今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常TCL东芝机心TB1238的常见走台故障:1 , 自动调台不存多为AFT中周变质 2,VT电压的电阻R004/33K损坏TCL2988DB满屏有4毫米间隔的齿型波干扰，有信号，无信号均如此。
同时行幅大（约大出5厘米）。
有枕形失真。
是枕校管坏了。
TCL2975D开机黑屏，无字符显示，调高加速极可见屏幕顶部有一绿暗线（如取下存储块，则有字符显示，遥控*作正常但行场幅不正常）此机为显像管老化损坏所致．本机采用华飞显像管，易老化缺色，因本机为总线控制而黑屏．可采用以下方法测试显像管：将红枪管座与电路焊开，瞬间将红枪与地短路，如屏幕出现强烈的红光，则为红枪正常，如无红色闪现，则红枪老化损坏，以此类推，其他两枪，经测此机蓝枪老化损坏．TCL21231，21S135，21206等机型Q206坏灯亮不开机是通病TCL AT29211,AT25211系列机出现灯亮不开机，代换存储器即可。
AT21231 自动关机解码部分__三极管坏 Q206 C1815 8803机心的通病HiD435B.r 会聚乱枕形校正部分__电阻坏 R3788 10K电阻会聚调不到最佳,行幅打不可调AT2565A 枕形失真行扫描部分__二极管坏 D403 FR104 常见故障 D405坏故障相同AT2970I 三无电源部分__三极管坏 Q821 D1273A 经常坏Q821,需同时更换D821会聚不能调整电源部分__虚焊 IC3112 AN7805 通病AT25215Z 枕形失真枕形校正部分__短路 D403 FR104 通病三无电源部分__电阻坏 R803 820K STR6856电源通病HiD29276H 有声音无图像视放部分__电阻坏 R534 220K 1/8W电阻厂家新出机已加大电阻功率25V1 灯闪三无电源部分__电阻坏 R809 100K 主电源电压5-10V变化 R809100K电阻开路AT2516UG 自动关机行扫描部分__行推动变压器坏 T401 BCT-1960a 常见8B(d%@ AT29187 缺红色视放部分__电阻坏 R518 470Ω视放部分TCL机子开机红光珊。
场块用的是TA8427，该机小信号处理用的是TB1240，该机的通病是遥控不起作用，满屏红的，这是场脉冲信号没有了，直接换场块就可以了1．智能系列机型,开机指示灯一闪一闪故障,是电源的D667坏或性能不良.C416--561P电容性能不良行不工作2939DR机无声无图，视放板三极管Q503、504击穿．(注意：8838系列机型通病：视放板某一组三极管坏导致开机无声音无图像、调加速极出现光栅及满屏回扫线.有时开机无光栅调加速极故障消失、加速极对地电容C519性能不良造成，开机无光栅：C416漏导致Q401饱和使行停振导致开机无光栅‘冷机开机行幅窄不满屏、关机重开故障消失8838性能不良更换即可.智能系列机型 R831 56K 不良自动关机行推动变压器及.+B滤波电感.+B整流二极管虚焊是TCL机的通病2．AT25288不能开机，待机指示灯亮。
前控板指示灯供电电阻加大既可。
3．tcl2901不论手动还是自动搜索遇到信号旧会返回原状态：进入维修状态把远数据超下换一块新存储器把数据写上就行了4．TCL的彩电的场块爱稀焊，易损件是行管、场块。
解码块不容易坏。
5．2118E跑台多为高频头坏或C004虚焊6．3438R常见D421--F104坏造成画面扩大且失真。
R420-4.7K开路无彩色3418D画面扩大且失真多为C356--4.7UF/50V电容坏。
7．9328系列电源140V整流二极管不良引起+B电压低（20~40V）8．TCL 用3654场输坏更换后须同时更换自举电容100μ/50v否则3654完9．TCL机型出现中央3杂音将C139改为6。
5M滤波器10．tcl 故障现象：时有彩虹出现，并半有吱吱响故障原因：场块虚焊不及时处理将打坏显象管11．TCL 93系列频道增加法将24C01 更换为24C02将24c02 1脚接5V 2脚接地12．TCL 常见的问题一般由热溶胶，融化后引起虚焊，所以在维修到软故障时别忘了看看，热熔胶多的地方，2976S烧行管有推动变压器虚焊，光偶初级有一块焊锡将其去掉13．tcl2901a自动搜索，遇到信号自动返回原状态，按3楼的办法：进入总线，把各数据抄下来，换好储存器后，再进入总线，写好数据就可以了。
但要事先将菜单中中英文转换一项记住是那一页那一项，电视修好后，退出总线，进入菜单可见一片杂乱无章的字母，记住中英转换是那一页.项，就很容易将电视修好。
14．TCL 烧F801 在电源300V无短路的情况下直接跟换RT801我遇到过好几例我也不知道为什么可能是通病吧15．2113E缺红色Q501 F422视放管虚焊，通病中的通病16．2502D开机灯亮无光，稍等有时自动开机，行推动管基极虚焊；17．TCL2975出现了黑屏不起控是视放管不良啊换后就好了啊18．tcl29xx开机全无+B正常，再排除其他问题以前清查一下按件19．TCL2966机型行推动变压器易开焊，烧行管。
Y/C分离器坏出现图像跳动。
20．很多ＴＣＬ的推动变压器易坏21．tcl2910阻尼二极管发热开焊定烧枕校输电路.22．TcL2980D.2988D.2988G等飞利浦机芯待机正常，开机吱吱响两声，激励管C极４V以下，则行包坏．23．TCL的彩电的场线圈的桩子嘘焊比较常见。
24．2901A 2976S 等等最常见垂直亮线，行电感脱焊外加更换680欧电阻25.9328 9529等图像缩小,多为逆程电容容量减小.26. TCL 2910D 三无故障C833(220P/250V)击穿,造成T803的10脚对地交流短路,使到IC801停振,出现"三无"故障.更换C833,问题解决.27. ＴＣＬＳ６７０８电源自动关机Ｒ８３１５６Ｋ２Ｗ变值28. 2975d开机三无，三无前在电视机后面听到滋滋声，请指点。
29. TCL2966G三无，行管击穿，换2499正常。
30. TCL（AT21189B，AT21206）电视机无规律关机通病；该机型常常会不定时间关机，将Q804（DTC124）取消可根治，本人已经修过三十多台该机型这种故障，效果很好，同机型的还有；AT2170，AT21215，AT2165，AT2113，AT2175AT21286，AT2118131. 着重查行供电电压（8V）是否正常，一般都是C1815坏32. 三洋LAT685机芯场不同步将R233 470K改为330K33. HID299S.P 烧行输出管加大C420为4700pFHID2960s.B.e 烧行输出管 C480由100uF/16V改为330uF/16V 34. HID29206有声无图视放R533/220K电阻开路(有时是另一只220K的电阻),已修多台.35. 如画系列:故障为图像扩大(枕形失真)注意查一下枕校集成块旁的一只330K的电阻368838/8841/个别台无彩:在IC201的35脚与37脚并一只10P的电容36.. TCL老型号的电视出现枕形失真.多为枕形电容.二极管的故障37. 2966G彩电图像负像，色彩不正常，声音噪音是IC941（CD40553）坏。
38. TCL U系列单片机指示灯亮.不开机是推动变压器虚汗39. 2980G水平亮线,L431.R431坏40. TCL2968篓烧行管，是TA8759 37脚晶震漏电41TCL9329电视机逆程电容容量减小导致行管击穿,主电源滤波电容漏电损坏是本机型通病。
42. 今年新出的很多机型,如单芯片电源脚9V取自Q206(型号C1815)的机子,遇到不开机或开机几分钟自动关机时,换之即OK. 此时测量Q206C脚19V.B脚19V.E脚无电压或很低.拆下用数字表测量BE,BC压降正常.43. TDA8838的TCL机子行扫电路经常出现行副不变小的故障,其问题多由行逆程电容,枕校二极管等故障引起.44. 2113E的无红色，红视放脱焊。
