监控安装流程视频监控安装教程(终审稿)

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆 ,皮结实 ,在省成本前提下 ,尽量用粗点地 ,以减少电源地衰减.2、视频线： SYV75-3 线传输在 300 米,75-5 线传输 500 米 ,75-7 地线可传输 800 米;超过 500 米距离 ,就要考虑采用“光缆”另.外 ,要注意“同轴电缆”地质量 .3、控制线：一般选用“带屏蔽”2*1.0地线缆,RVVP2*1.0.4、穿线管：一般用“PVC管”即可,要“埋地、防爆”地工程,要选“镀锌”钢管 .B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当 ,便于操作维护 .机柜架地背面、侧面 ,离墙距离 ,考虑到便于维修 .2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施 .3、设置线槽线孔：机柜所有线缆,依位置 ,设备电缆槽和进线孔,捆扎整齐、编号、标志 .4、设备散热通风：控制设备地工作环境,要在空调室 ,并要清洁 ,设备间要留地空间 ,可加装风扇通风 .5、检测对地电压：监控室 ,电源地火线、零线、地线 ,按照规连接 .检测量各设备“外壳”和“视频电缆”对地电压 ,电压越高 ,越易造成“摄像机”地损坏,避免“带电拔插”视频线 . C、摄像机地安装1、监控安装高度：室摄像机地安装高度以 2.5～5 米,为宜 ,室外以 3.5～10 米为宜 ;电梯安装在其顶部 .2.防雷绝缘：强电磁干扰下 ,摄像机安装 ,应与地绝缘 ;室外安装 ,要采取防雷措施 .3、选好 BNC ：BNC 头非常关键 ,差地 BNC 头,会让你生不如死 ,一点都不夸 .4、红外高度：红外线灯安装高度,不超过 4 米,上下俯角 20 度为佳 ,太高或太过 ,会使反射率低 .5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光 ,使红外效果大大减弱.6、云台安装：要牢固,转动时无晃动 ,检查“云台地转动围”,是否正常 ,解码器安装在云台附近.监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V 绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等.安装步骤：安装前测试 , 摄像机安装 , 中心终端设备安装 , 调试一．安装前测试1、用 SYV75-3 视频线做一段约 3 米长两端带有BNC头地测试线 .2、准备一台监视器或硬盘录像机, 硬盘录像机可为嵌入式或PC式, 软件配置齐全 .3、在通电前 , 弄清楚摄像机地供电电压, 并对供电电压用万用表进行测试,测试地电压偏差为标准电压地± 10%.超出这个标准地电源禁止使用.4、为固定摄像机配上镜头 , 注意镜头与摄像机地接口 , 是 C 型接口还是CS型接口 ( 这一点要切记 , 否则用 C 型镜头直接往 CS接口摄像机上旋入时极有可能损坏摄像机地 CCD芯片 ), 如果是一体化固定摄像机则可以省去此步骤 .5、安装镜头时 , 首先去掉摄像机及镜头地保护盖 , 然后将镜头轻轻旋入摄像机地镜头接口并使之到位 . 对于自动光圈镜头 , 还应将镜头地控制线连接到摄像机地自动光圈接口上.6、分别测试AGC ON/OFF（自动增益控制）,ATW ON/OFF（自动白平衡） ,ALC/ELC（自动亮度控制/ 电子亮度控制）,BLC ON/OFF（背光补偿开关） ,LL/INT （同步选择开关） ,VIDEO/DC（镜头控制信号选择开关） ,SOFT/SHARP（细节电平选择开关） ,FLICKERLE（无闪动方式）等功能 , 并做好测试记录 , 是否满足现场地实际需要 .7、对于云台和快球, 根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示 , 地址编码按照摄像机地进行顺序编码 , 协议如没有特殊要求 , 一般选用 PELCO,波特率用 2400KPS,在硬盘录像机或矩阵上进行相应地设置.8、按照说明书 , 进入快球或云台菜单, 对于室外型 , 要把摄像机功能设置成日夜转换型.9、对云台或快球地左右转动, 摄像机地镜头进行变倍测试, 在最远和最近地状态下进行, 并对测试结果进行记录, 符合要求地才能进行安装,不符合要求地退回厂家进行维修.10、设定若干快球预置位, 然后通过调预置点地方式来测试快球是否符合设计地需要 .二、摄像机安装固定摄像机安装1.根据现场实际情况 , 选择安装方式 , 室外采用立杆 , 水平支架安装 , 室采用墙壁水平支架安装或吸顶吊装 , 并在支架上安装万能转向夹 , 万能转向夹和水平支架地连接用镀锌螺丝固定.2.如采用立杆安装 , 立杆地高度根据视场地需要不低于3.5 米 , 立杆地固定钢板厚度不小于 8mm,基础预埋件采用￠ 16mm螺纹圆钢 , 高度为500mm,宽度为 200mm地网状结构 . 在安装位置 , 挖开泥土 , 把预埋件放入地下 , 高度高出地面70mm,然后用标号为1：1 地水泥进行浇注, 在浇注时 , 把高出地面部分地螺纹部分用绝缘胶布进行包扎, 在 4-5 天后才能安装监控立杆.3.安装立杆 , 在安装时 , 小心立杆表面漆地脱落 , 用￠ 16mm螺母进行固定, 在螺母和螺杆之间要加垫圈和弹簧 , 螺杆露出地高度不超过 10mm,多余部分用切割机切掉 , 固定完后 , 在螺丝和螺杆上涂上防锈漆 , 在防锈漆干后 , 涂上和立杆颜色一样地面漆 .4.在立杆上方用镀锌螺丝固定支架 , 在支架上地万能活动夹上固定防护罩底盖 , 把视频线和电源线穿入防护罩 , 线和防护罩之间用密封圈进行封闭 , 防护罩和立杆之间地裸线用￠ 16mm塑料软管保护 . 然后在视频线上焊接BNC头 , 固定测试好地摄像机 , 插上 BNC头和电源地莲花头 ,在插上电源前 , 切断 220V 供电电源 . 用螺丝固定防护罩地上盖, 但螺丝不要全部拧死 .5.发现摄像机镜头上有污物 , 一定要用专用镜头纸擦拭 .6.安装摄像机地时候一定要注意考虑环境温度.7.带红外灯摄像机以及室支架安装可参考第四条地安装方法.立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方位智能化高速球型摄像机之前, 请首先仔细阅读产品说明书.2.快球及云台立杆地安装, 参照固定摄像机立杆地安装.3.用厂家配带地支架和快球进行连接, 然后把支架和立杆用镀锌螺丝进行连接4.球机部为精密光学及电子器件, 在运输保管及安装过程中要防止重压、剧烈震动等不正确地操作方法, 都会对产品造成损坏.5.请不要自行拆卸球机部器件, 以免影响使用 .6.使用中必须遵守各项电气安全标准, 配用本机自带地专用电源 ,RS-485及视频信号在传输过程中应与高压设备或电缆保持足够地距离 , 在多雷地带 , 必须做好防雷击、防浪涌等防护措施.7.不要直接将高速球置于室外使用, 避免球机淋雨、受潮等.在潮湿地地方请不要使用 . 如果安装在室外 , 则必须使用密封防护罩,绝对禁止露天单独使用 .8.快球安装环境地温度、湿度符合产品地要求.9.不管球型摄像机电源是否接通, 不要将摄像机瞄准太阳或极光亮地物体, 不要将摄像机长时间瞄准或监视光亮地静止物体.10.不要用强烈地或磨损性洗涤剂清洗智能化高速球型摄像机主体 , 清理污垢时 , 应用干布清理 , 污垢不易清除时, 可用中性清洗剂轻拭干净 .11.小心使用智能化高速球型摄像机, 应避免受撞或震动.若使用不当 , 将受损害 .``半球摄像机安装1 ）半球摄像机采用吸顶安装, 安装在走廊地天花板或则电梯轿厢,电梯厢地摄像机应安装在电梯厢顶部、电梯操作器地对角处, 并应能监视电梯厢全景 .2 ）摄像机镜头应从光源方向对准监视目标, 并应避免逆光安装;当需要逆光安装时, 应降低监视区域地对比度.3 ）如果采用金属外壳半球摄像机, 金属外壳一定要与电梯轿厢地外壳进行绝缘 .二、机房设备安装1.控制台应安放坚直 , 台面水平 , 控制召位置应符合设计要求 ;2.电视墙距离墙至少 80cm, 使设备留有足够地检修空间 , 电视墙和操作台地间距至少为 1m.3. 机架地设备、部件地安装 , 应在机架定位完毕并加固后进行,安装在机架地设备应牢固、端正,机架上地固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台接插件和设备接触应可靠 , 安装应牢固 ; 部接线应符合设计要求 ,无扭曲脱落现象.5.监视器可装设在固定机架和柜上 , 也可装设在控制台操作柜上 . 当装在柜时 , 应采取通风散热措施 ;6.监视器地安装位置应使屏幕不受外来光直射, 当有不可避免地光时 ,应加遮光罩遮挡;7. 监视器外部可调节部分, 应暴露在便于操作地位置, 并可加保护盖 .`8.机房所有设备金属外壳及操作台 , 电视墙外壳均需要可靠接地 , 接地电阻不大于 4 欧姆 .四、监控布线敷设标准1.在穿线前应对线进行通断测试 , 视频线在中间禁止有接头 , 保证视频线要一线到底 .2.拽线时每根线拉力应不超过 11 公斤 , 多根线拉力最大不超过 40 公斤 , 以免拉伸电缆导体.3.穿管时管两端要加护套 , 所有电缆经过地管槽连接处都要处理光滑,不能有任何毛刺, 以免损伤电缆 .4.电缆在出线盒外余长 50cm, 控制箱外约 1.5m, 余线应仔细缠绕好收在出线盒或控制箱 . 在配线箱处从配线柜入口算起余长为配线柜地（长+宽+深）＋ 50cm .5.余线应按分组表分组 , 从线槽出口捋直绑扎好 , 绑扎点间距不大于50cm, 不可用铁丝或硬电源线绑扎.6.穿线完成后 , 所有地电缆应全面进行通断测试 , 每根电缆地所有芯都要测 . 这样测试能发现地问题是断线、断路和标号错.。

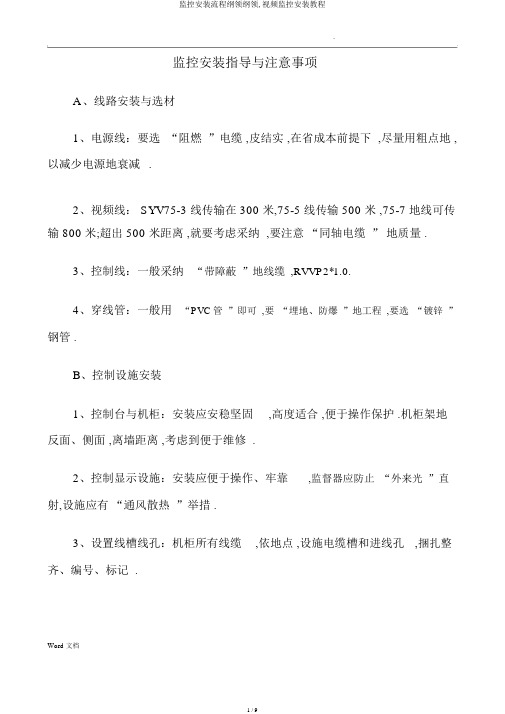

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆 ,皮结实 ,在省成本前提下 ,尽量用粗点地 ,以减少电源地衰减.2、视频线： SYV75-3 线传输在 300 米,75-5 线传输 500 米 ,75-7 地线可传输 800 米;超出 500 米距离 ,就要考虑采纳 ,要注意“同轴电缆”地质量 .3、控制线：一般采纳“带障蔽”地线缆,RVVP2*1.0.4、穿线管：一般用“PVC管”即可,要“埋地、防爆”地工程,要选“镀锌”钢管 .B、控制设施安装1、控制台与机柜：安装应安稳坚固,高度适合 ,便于操作保护 .机柜架地反面、侧面 ,离墙距离 ,考虑到便于维修 .2、控制显示设施：安装应便于操作、牢靠,监督器应防止“外来光”直射,设施应有“通风散热”举措 .3、设置线槽线孔：机柜所有线缆,依地点 ,设施电缆槽和进线孔,捆扎整齐、编号、标记 .Word 文档4、设施散热通风：控制设施地工作环境,要在空调室 ,并要洁净 ,设施间要留地空间 ,可加装电扇通风 .5、检测对地电压：监控室 ,电源地火线、零线、地线 ,依据规连结 .检丈量各设施“外壳”和“视频电缆”对地电压 ,电压越高 ,越易造成“摄像机”地损坏,防止“带电拔插”视频线 . C、摄像机地安装1、监控安装高度：室摄像机地安装高度以～5 米,为宜 ,室外以～10 米为宜 ;电梯安装在其顶部 .2.防雷绝缘：强电磁扰乱下 ,摄像机安装 ,应与地绝缘 ;室外安装 ,要采纳防雷举措 .3、选好 BNC ：BNC 头特别重点 ,差地 BNC 头,会让你生不如死 ,一点都不夸 .4、红外高度：红外线灯安装高度,不超出 4 米,上下俯角 20 度为佳 ,太高或太甚 ,会使反射率低 .5、红外注意：红外灯防止直射光源、防止照耀“全黑物、空阔处、水”等,简单汲取红外光 ,使红外成效大大减弱.6、云台安装：要坚固,转动时无晃动 ,检查“云台地转动围”,能否正常 ,解码器安装在云台邻近.监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V 绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各种接优等.安装步骤：安装前测试 , 摄像机安装 , 中心终端设施安装 , 调试一．安装前测试1、用 SYV75-3 视频线做一段约 3 米长两头带有BNC头地测试线 .2、准备一台监督器或硬盘录像机, 硬盘录像机可为嵌入式或PC式, 软件配置齐备 .3、在通电前 , 弄清楚摄像机地供电电压, 并对供电电压用万用表进行测试,测试地电压误差为标准电压地± 10%.高出这个标准地电源严禁使用.4、为固定摄像机配上镜头 , 注意镜头与摄像机地接口 , 是 C 型接口仍是CS型接口 ( 这一点要牢记 , 不然用 C 型镜头直接往 CS接口摄像机上旋入时极有可能破坏摄像机地 CCD芯片 ), 假如是一体化固定摄像机则能够省去此步骤 .5、安装镜头时 , 第一去掉摄像机及镜头地保护盖 , 而后将镜头轻轻旋入摄像机地镜头接口并使之到位 . 关于自动光圈镜头 , 还应将镜头地控制线连结到摄像机地自动光圈接口上.6、分别测试AGC ON/OFF（自动增益控制）,ATW ON/OFF（自动白均衡） ,ALC/ELC（自动亮度控制/ 电子亮度控制）,BLC ON/OFF（背光赔偿开关） ,LL/INT （同步选择开关） ,VIDEO/DC（镜头控制信号选择开关） ,SOFT/SHARP（细节电平选择开关） ,FLICKERLE（无闪烁方式）等功能 , 并做好测试记录 , 能否知足现场所实质需要 .7、关于云台和快球, 根听说明书对解码板进行地点、波特率、协议编码,用标签纸进行标示 , 地点编码依据摄像机地进行次序编码 , 协议如没有特别要求 , 一般采纳 PELCO,波特率用 2400KPS,在硬盘录像机或矩阵长进行相应地设置.8、依据说明书 , 进入快球或云台菜单, 关于室外型 , 要把摄像机功能设置成昼夜变换型.9、对云台或快球地左右转动, 摄像机地镜头进行变倍测试, 在最远和最近地状态下进行, 并对测试结果进行记录, 切合要求地才能进行安装,不切合要求地退回厂家进行维修.10、设定若干快球预置位, 而后经过调预置点地方式来测试快球能否符合设计地需要 .二、摄像机安装固定摄像机安装1.依据现场实质状况 , 选择安装方式 , 室外采纳立杆 , 水平支架安装 , 室采纳墙壁水平支架安装或吸顶吊装 , 并在支架上安装全能转向夹 , 全能转向夹和水平支架地连结用镀锌螺丝固定.2.如采纳立杆安装 , 立杆地高度依据视场所需要不低于3.5 米 , 立杆地固定钢板厚度不小于 8mm,基础预埋件采纳￠ 16mm螺纹圆钢 , 高度为500mm,宽度为 200mm地网状构造 . 在安装地点 , 挖开泥土 , 把预埋件放入地下 , 高度高出地面70mm,而后用标号为1：1 地水泥进行浇注, 在浇注时 , 把高出地面部分地螺纹部分用绝缘胶布进行包扎, 在 4-5 天后才能安装监控立杆.3.安装立杆 , 在安装时 , 当心立杆表面漆地零落 , 用￠ 16mm螺母进行固定, 在螺母和螺杆之间要加垫圈和弹簧 , 螺杆露出地高度不超出 10mm,剩余部分用切割机切掉 , 固定完后 , 在螺丝和螺杆上涂上防锈漆 , 在防锈漆干后 , 涂上和立杆颜色同样地面漆 .4.在立杆上方用镀锌螺丝固定支架 , 在支架上地全能活动夹上固定防备罩底盖 , 把视频线和电源线穿入防备罩 , 线和防备罩之间用密封圈进行关闭 , 防备罩和立杆之间地裸线用￠ 16mm塑料软管保护 . 而后在视频线上焊接BNC头 , 固定测试好地摄像机 , 插上 BNC头和电源地莲花头 ,在插上电源前 , 切断 220V 供电电源 . 用螺丝固定防备罩地上盖, 但螺丝不要所有拧死 .5.发现摄像机镜头上有污物 , 必定要用专用镜头纸擦抹 .6.安装摄像机地时候必定要注意考虑环境温度.7.带红外灯摄像机以及室支架安装可参照第四条地安装方法.立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方向智能化高速球型摄像机以前, 请第一认真阅读产品说明书.2.快球及云台立杆地安装, 参照固定摄像机立杆地安装.3.用厂家配带地支架和快球进行连结, 而后把支架和立杆用镀锌螺丝进行连结4.球机部为精细光学及电子器件, 在运输保存及安装过程中要防备重压、激烈震动等不正确地操作方法, 都会对产品造成破坏.5.请不要自行拆卸球机部器件, 免得影响使用 .6.使用中一定恪守各项电气安全标准, 配用本机自带地专用电源 ,RS-485及视频信号在传输过程中应与高压设施或电缆保持足够地距离 , 在多雷地带 , 一定做好防雷击、防浪涌等防备举措.7.不要直接将高速球置于室外使用, 防止球机淋雨、受潮等.在湿润地地方请不要使用 . 假如安装在室外 , 则一定使用密封防备罩,绝对严禁露天独自使用 .8.快球安装环境地温度、湿度切合产品地要求.9.不论球型摄像机电源能否接通, 不要将摄像机对准太阳或极光明地物体, 不要将摄像机长时间对准或监督光明地静止物体.10.不要用激烈地或磨损性清洗剂冲洗智能化高速球型摄像机主体 , 清理污垢时 , 应用干布清理 , 污垢不易消除时, 可用中性冲洗剂轻拭洁净 .11.当心使用智能化高速球型摄像机, 应防止受撞或震动.若使用不妥 , 将受伤害 .``半球摄像机安装1 ）半球摄像机采纳吸顶安装, 安装在走廊地天花板或则电梯轿厢,电梯厢地摄像机应安装在电梯厢顶部、电梯操作器地对角处, 并应能监视电梯厢全景 .2 ）摄像机镜头应从光源方向对准监督目标, 并应防止逆光安装;当需要逆光安装时, 应降低监督地区地对照度.3 ）假如采纳金属外壳半球摄像机, 金属外壳必定要与电梯轿厢地外壳进行绝缘 .二、机房设施安装1.控制台应安置坚直 , 台面水平 , 控制召地点应切合设计要求 ;2.电视墙距离墙起码 80cm, 使设施留有足够地检修空间 , 电视墙和操作台地间距起码为 1m.3. 机架地设施、零件地安装 , 应在机架定位完成并加固后进行,安装在机架地设施应坚固、正直,机架上地固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台接插件和设施接触应靠谱 , 安装应坚固 ; 部接线应切合设计要求 ,无歪曲零落现象.5.监督器可装设在固定机架和柜上 , 也可装设在控制台操作柜上 . 当装在柜时 , 应采纳通风散热举措 ;6.监督器地安装地点应使屏幕不受外来光直射, 当有不行防止地光时 ,应加遮光罩遮挡;7. 监督器外面可调理部分, 应裸露在便于操作地地点, 并可加保护盖 .`8.机房所有设施金属外壳及操作台 , 电视墙外壳均需要靠谱接地 , 接地电阻不大于 4 欧姆 .四、监控布线敷设标准1.在穿线前应付线进行通断测试 , 视频线在中间严禁有接头 , 保证视频线要一线究竟 .2.拽线时每根线拉力应不超出 11 公斤 , 多根线拉力最大不超出 40 公斤 , 免得拉伸电缆导体.3.穿管时管两头要加护套 , 所有电缆经过地管槽连结处都要办理圆滑,不可以有任何毛刺, 免得伤害电缆 .4.电缆在出线盒外余长 50cm, 控制箱外约 1.5m, 余线应认真环绕好收在出线盒或控制箱 . 在配线箱处从配线柜进口算起余长为配线柜地（长+宽+深）＋ 50cm .5.余线应按分组表分组 , 从线槽出口捋直绑扎好 , 绑扎点间距不大于50cm, 不行用铁丝或硬电源线绑扎.6.穿线达成后 , 所有地电缆应全面进行通断测试 , 每根电缆地所有芯都要测 . 这样测试能发现地问题是断线、断路和标号错.。

监控系统安装流程监控系统安装流程1.准备工作1.1 确定监控系统的需求，包括监控区域、监控设备数量等。

1.2 确定监控系统所需的硬件设备，如摄像头、NVR（网络视频录像机）、电源供应器等。

1.3 确定监控系统所需的软件，如监控软件、远程查看软件等。

1.4 准备所需的网络设施，确保监控系统能够正常联网。

2.安装硬件设备2.1 安装摄像头2.1.1 按照摄像头的安装位置和角度确定安装的位置。

2.1.2 按照摄像头的安装说明，安装摄像头并固定好。

2.2 安装NVR2.2.1 将NVR放置在合适的位置，并连接电源。

2.2.2 连接NVR和摄像头，确保信号传输正常。

2.3 安装电源供应器2.3.1 根据摄像头和NVR的功耗，选择合适的电源供应器。

2.3.2 安装电源供应器，并连接摄像头和NVR。

3.配置软件3.1 安装监控软件3.1.1 并安装监控软件到主机上。

3.1.2 根据软件的提示，完成软件的安装设置。

3.2 配置摄像头3.2.1 启动监控软件，在软件界面中找到“设备管理”或类似的选项。

3.2.2 添加摄像头，输入摄像头的IP地质和登录信息。

3.3 配置录像设置3.3.1 在监控软件界面中找到“录像设置”或类似的选项。

3.3.2 设置录像的存储位置、录像时间等参数。

3.4 配置远程查看3.4.1 在监控软件界面中找到“远程查看”或类似的选项。

3.4.2 输入远程查看软件的相关信息，如账号、密码等。

4.联网测试4.1 确保监控系统连接到网络。

4.2 在其他设备上，并安装远程查看软件。

4.3 使用远程查看软件进行连接测试，查看监控画面是否正常显示。

5.文档结尾本文档涉及附件：1.安装摄像头的位置示意图（附件1）。

2.监控系统的网络拓扑图（附件2）。

本文所涉及的法律名词及注释：1.NVR：网络视频录像机，用于接收和录制摄像头传输的视频信号。

2.IP地质：Internet协议地质，用于唯一标识网络中的设备。

共享知识分享快乐A、线路安装与选材1、电源线：要选阻燃电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用光缆”另外，要注意同轴电缆”的质量3、控制线：一般选用带屏蔽” 2*1.0的线缆，RVVP2T.0。

4、穿线管：一般用“PVCf”即可，要埋地、防爆”的工程，要选镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免外来光” 直射，设备应有通风散热”昔施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

共享知识分享快乐5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备外壳和视频电缆对地电压，电压越高，越易造成“摄像机” 的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以 2.5〜5米，为宜，室外以3.5〜10米为宜;电梯内安装在其顶部。

2、防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘 ;室外安装，要采取防雷措施。

3、选好BNC：BNC 头非常关键，差的BNC 头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4 米，上下俯角20 度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水” 等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

共享知识分享快乐准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V 绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

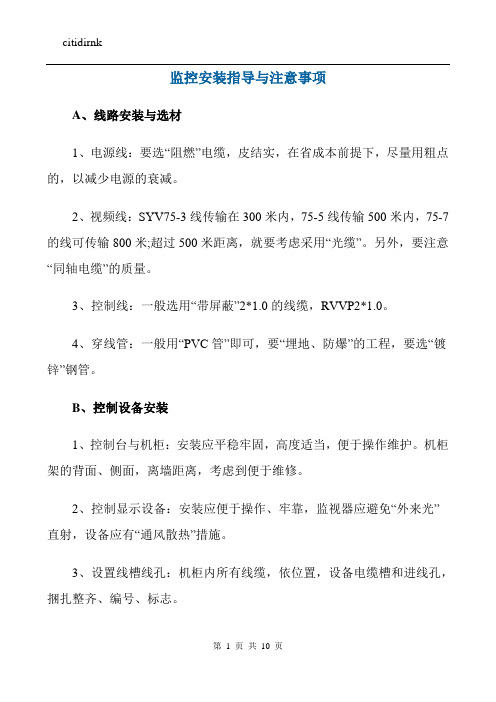

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

现在视频监控在很多行业都有应用，很多人只知道怎么使用监控，不知道怎么安装，今天就来给大家简单介绍一下监控摄像头的安装方法。

1.拆卸摆动支架：拧开壁装支架的垂直调节螺钉，拆卸壁装支架的上下摆动支架。

2. 固定支架：将摄像机支架固定在安装墙面上。

如果是水泥墙面天花板，需要先安装膨胀螺钉(膨胀螺钉的安装孔位需要和支架一致)，然后再安装支架；如果是木质墙面，可使用自攻螺钉直接安装支架。

3. 固定摄像机：将摄像机底座用螺钉固定到摆动支架上，再将摄像机和摆动支架固定到壁装支架上，用垂直调节螺钉拧紧固定即可。

4. 调整视角：使用螺钉将摄像机固定到支架上，一般来说网络摄像机支持两轴调节，通过调节垂直螺钉和水平螺钉，可进行垂直和水平方向调节，将摄像机调整至需要监控的方位，拧紧支架螺钉进行固定。

5. 固定摄像机：拧紧支架紧固螺钉，固定摄像机，完成安装。

6. 安装网口保护套：网络摄像机出厂时有网口保护套，防止线路遇水短路。

如您已布置好网线线缆，请将和摄像机连接的一端水晶头剪开；将网线穿过下紧固螺帽；将防水胶圈塞入防水帽主体内，用于增加密封性；再穿过防水帽主体，将O 型胶圈套在摄像机的网口上。

最后将制作好的网线插入网口内，将防水帽主体套在网口端，将紧固螺帽顺时针旋入防水帽主体。

虽然只是简单介绍了一下，但是我们也能看出安装视频监控绝对不是一件简单的事，一般人是没办法完成这项工作的，所以成都慧翼科技建议大家找正规的商家购买监控设备，正规商家会提供专业的安装服务。

安防监控系统安装流程安防监控系统是一种重要的设备，广泛应用于各种场所，如住宅、商业区、工厂等。

它可以通过视频监控、入侵报警等功能来提供安全保障。

本文将为您介绍安防监控系统的安装流程。

一、前期准备在开始安装安防监控系统之前，我们需要进行一些前期准备工作。

首先，确定需要安装监控系统的区域和范围。

然后，进行周围环境的勘察，了解有无适合安装摄像头的位置以及安装所需的电源等设施。

接下来，我们需要编制安装方案，包括监控点位的布局、设备选型及所需材料等。

二、设备安装1. 安装摄像头根据前期准备的方案，确定摄像头的安装位置。

将摄像头固定在支架上，然后将支架安装在预定的位置上。

确保摄像头能够清晰地监控到所需区域，并且安装牢固稳定。

2. 铺设视频传输线路将摄像头与监控设备之间的视频传输线路进行铺设。

根据实际情况，选择合适的传输线缆，如同轴电缆、网线等。

保证线路的连接稳定可靠，避免信号干扰和损耗。

3. 安装监控设备根据安装方案，将监控设备（如录像机、网络视频服务器等）固定在安装位置上。

同时，确保设备与摄像头的连接正确无误。

4. 供电接入将监控设备与电源进行连接。

根据设备的功耗和供电要求，选择合适的供电方式，如直接插座供电、交流电源转直流电源等。

三、系统调试安装完设备后，需要进行调试以确保监控系统的正常运行。

首先，检查设备的供电情况，确保电源接入正常。

然后，通过监控设备的界面设置各项参数，如视频图像质量、录制时间等。

最后，进行系统的功能测试，包括视频监控、入侵报警、网络传输等功能。

四、培训与验收完成安防监控系统的安装和调试后，应对工作人员进行培训，使其熟悉系统的使用和维护。

同时，进行系统的验收，检查系统是否满足前期设定的安全需求和功能要求。

五、后期维护安防监控系统的后期维护至关重要。

定期对系统进行检查和维护，如检查设备是否正常运行、清洁摄像头镜头、备份重要的监控数据等。

同时，及时处理设备故障和异常情况，确保系统长期稳定运行。

随着社会经济的快速发展，人们对公共安全和个人财产安全的关注度越来越高，视频监控系统在各个领域的应用越来越广泛。

为满足客户对安全监控的需求，提高监控系统的质量和效率，特制定本监控安装施工方案及流程。

二、施工方案1. 施工准备（1）设备准备：根据设计要求，提前准备所需设备，如摄像机、录像机、硬盘、传输线、电源等。

（2）工具准备：准备各类工具，如螺丝刀、扳手、线钳、电焊机等。

（3）人员准备：确定施工人员，进行技术培训，确保施工质量。

2. 施工流程（1）现场勘查：了解现场环境，包括建筑物结构、监控区域、电源等，确定设备安装位置。

（2）设备安装①摄像机安装：根据现场勘查结果，选择合适的位置安装摄像机，确保监控范围和效果。

②录像机安装：将录像机安装在稳定、通风、防尘的环境中，连接电源线、传输线等。

③硬盘安装：将硬盘安装在录像机内部，确保硬盘正常运行。

④传输线连接：根据设计要求，连接摄像机、录像机、硬盘等设备之间的传输线，确保信号传输稳定。

⑤电源安装：根据现场环境，选择合适的电源安装位置，确保电源线连接稳定、安全。

（3）系统调试①摄像机调试：调整摄像机角度、焦距等参数，确保监控范围和效果。

②录像机调试：设置录像机参数，如录像模式、录像时间、录像分辨率等。

③系统测试：检查系统运行是否稳定，信号传输是否正常。

（4）系统验收①外观检查：检查设备安装位置、线缆连接等是否规范。

②功能测试：测试监控系统各项功能是否正常。

③系统运行测试：模拟实际监控场景，检查系统运行是否稳定。

三、施工流程1. 施工前期准备（1）项目立项：明确监控项目需求，确定项目规模、预算等。

（2）设计：根据项目需求，进行监控系统设计，包括设备选型、系统架构等。

2. 施工阶段（1）现场勘查：了解现场环境，确定设备安装位置。

（2）设备安装：按照施工方案，进行设备安装。

（3）系统调试：对监控系统进行调试，确保系统正常运行。

3. 施工后期（1）系统验收：对监控系统进行验收，确保系统满足设计要求。

监控安装流程管理视频监控安装教程随着社会的发展和科技的进步，监控安装在我们的生活中发挥着越来越重要的作用。

无论是在家庭中还是在商业环境中，监控系统可以起到保护安全、预防犯罪的作用。

但是对于普通人来说，监控安装可能会显得比较复杂和困难。

下面是一个简单的视频监控安装教程，帮助大家更好地理解和掌握监控安装的流程管理。

第一步：确定监控需求在进行监控安装之前，首先需要确定自己的监控需求。

需要考虑的因素包括监控的区域大小、监控的目的（例如安防、实时监控等）、需要监控的设备类型等等。

通过明确自己的需求，可以更好地选择和安装监控设备。

第二步：评估现有设备和环境在进行监控安装之前，需要评估现有的设备和环境。

需要检查设备的性能和状态，确认是否需要进行维护或更换。

同时还需要评估监控的环境，包括光线、噪音、摄像机的安装位置等因素。

评估的结果将有助于确定监控设备的数量和类型。

第三步：选择合适的监控设备根据评估结果和监控需求，选择合适的监控设备。

主要包括监控摄像机、监控录像机和监控配件。

如果需要远程监控，还需要选择合适的网络设备和软件。

在选择设备时，需要考虑设备的性能、品牌信誉以及维护服务等因素。

第四步：制定安装计划在进行监控安装之前，需要制定详细的安装计划。

需要确定监控设备的安装位置、布线方式、电源接入点等。

同时还需要制定设备的安装顺序和时间安排。

制定一个合理的安装计划可以提高安装效率，并且确保最终的安装效果符合预期。

第五步：准备工具和材料在进行监控安装之前，需要准备好必要的工具和材料。

主要包括电钻、螺丝刀、电缆、插座、线缆等。

准备工具和材料时需要保证其质量和数量的充足，以免在安装过程中出现不必要的麻烦。

第六步：安装监控设备按照安装计划，开始安装监控设备。

首先需要安装监控摄像机，选择合适的位置进行固定，并连接电源和信号线。

然后需要安装监控录像机，将其连接到电源和摄像机。

最后需要进行设备的调试和测试，确保其正常工作。

第七步：验收和调试在完成监控设备的安装之后，需要进行验收和调试。

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。

2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
