单轨吊配件明细

单轨吊安装标准（一）、单轨吊轨道安装标准1、单轨1.1 单轨吊轨道主要有直轨、曲轨、连接轨和过度轨四种，吊轨规格及安装应满足下列要求：1.1.1使用符合德国工业标准（DIN20593）的专用钢轨I140E，直轨标准长度3m ,宽度68mm，高度155mm，中板厚度7±0.5mm，允许单根轨道垂直夹角是3.5°，水平夹角±1°。

弯轨水平曲率半径不得小于4m，每节弧长不得大于2m，弧长大于1.6m时，应在其中点设一吊耳；垂直弯轨曲率半径不得小于10m，每节弧长不得大于3m，弧长大于1.6m时，应在其中点增设一吊耳。

水平弯轨及轨道与道岔连接处应用法兰连接。

1.1.2同一线路必须使用同型号单轨，道岔单轨要与线路单轨型号一致，单轨接头间隙不得大于3mm，高低和左右允许偏差分别为2mm和1mm，接头摆角垂直不得大于7°，水平不得大于3°2、单轨悬吊装置要求：2.1要求吊挂单轨的各吊挂点间距偏差不得大于15mm，10组吊挂点间距的累计偏差不得大于30mm。

2.2吊挂紧固件应使用GB5780 M20×80螺栓和GB170 M24螺母或10.9级高强度M20×80螺栓和M20螺母。

使用前应做不小于150kN集中载荷的抽样试验。

2.3吊环可使用16Mn钢或机械性能相当的材料，使用前应做不小于150kN集中载荷的抽样试验。

2.4吊环链可选用GB/T12718-91标准的￠18×64规格的高强度圆环链，使用前应做不小于150kN集中载荷的抽样试验。

2.5当采用锚杆悬吊时，每个单轨吊挂点需有双锚杆吊挂，要求单根锚杆锚固力不得小于90kN，安装单轨前要对每根锚杆进行预定54kN锚固力的集中载荷试验。

锚杆的托板必须紧贴巷壁，应用机械或力矩扳手拧紧，锚杆露出长度不得小于100 mm，悬吊单轨的两条圆环链夹角应在30°~ 60°之间。

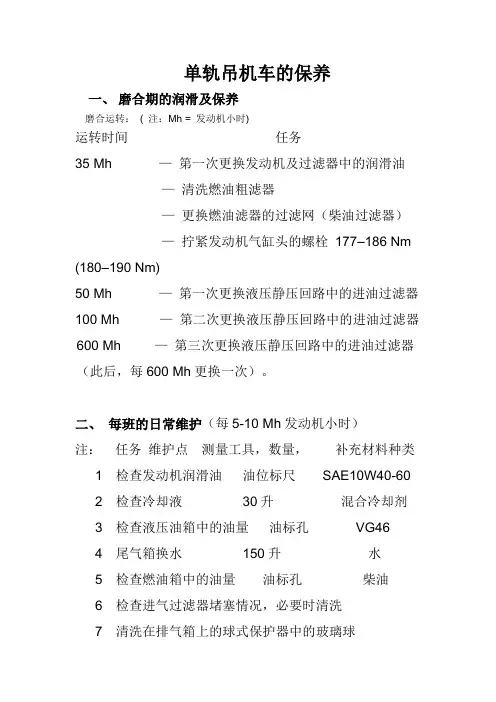

单轨吊机车的保养一、磨合期的润滑及保养磨合运转：( 注：Mh = 发动机小时)运转时间任务35 Mh —第一次更换发动机及过滤器中的润滑油—清洗燃油粗滤器—更换燃油滤器的过滤网（柴油过滤器）—拧紧发动机气缸头的螺栓177–186 Nm (180–190 Nm)50 Mh —第一次更换液压静压回路中的进油过滤器100 Mh —第二次更换液压静压回路中的进油过滤器600 Mh —第三次更换液压静压回路中的进油过滤器（此后，每600 Mh更换一次）。

二、每班的日常维护（每5-10 Mh发动机小时）注：任务维护点测量工具，数量，补充材料种类1 检查发动机润滑油油位标尺SAE10W40-602 检查冷却液30升混合冷却剂3 检查液压油箱中的油量油标孔VG464 尾气箱换水150升水5 检查燃油箱中的油量油标孔柴油6 检查进气过滤器堵塞情况，必要时清洗7 清洗在排气箱上的球式保护器中的玻璃球（将玻璃球式保护装置从机车中拆出，拆下保护器上盖之后，将玻璃球倒入除油池；清洗之后再放回球式保护器。

然后将球式保护器重新安装到机车上）。

注意：机车冷却系统只能使用蒸馏水和冷却介质（fridex,tasol ）的混合物，以1：5的浓度（1份冷却介质对5份水）或更高浓度混合。

只能用这种混合溶液或蒸馏水加满整个系统。

三、每100Mh（发动机小时）进行的保养注：任务维护点测量工具，数量补充材料种类1 清洗燃油泵中的粗滤器玻璃容器2 张紧交流发电机上的三角带25N力作用下弯曲变形15 mm3 为制动器轴及制动控制杆轴加油黄油4 为液压发动机轴及上端轴承加油黄油5 检查冷却液30升混合冷却剂6 检查液压油箱中的油量油标孔VG467 排气箱换水150升水8 检查燃油箱中的油量油标孔柴油9 检查发动机中的油量油位标尺SAE10W40-60四、每200 Mh（发动机小时）进行的保养注：任务维护点测量工具，数量补充材料种类1 更换发动机润滑油及过滤器11升+ 过滤器SAE10W40如果润滑油质量较好（依照化验结果）应将更换间隔增加到400Mh。

塔式起重机安装物资分类表
机械配件：（1）、吊机安装用螺栓、电机、轴承、动力电缆
（2）、吊机和车辆用液压、五金电气零配件：高压油管、阀门、开关（行程开关、急停开关、组合开关、点火开关）、缓冲器、制动器、车载空调、轮胎、漏电保护器、电磁阀、继电器、接触器、断路器、整流器、离合器分泵、制动单元、刹车线圈、联轴器、各类表计（电流表、压力表）等
（3）、钢丝绳（吊机设备用钢丝绳）、射灯
油料：（1）、柴油
（2）、汽油
（3）、润滑油（液压油、齿轮油、刹车油、机油、黄油、锂基
脂等）
消耗材料：（1）、钢丝绳（吊装用、揽风绳）、千斤绳
（2）、滤芯、电缆、电缆盘、电线、电瓶
（3）、电池、铁丝、松动剂、稀释剂、防冻液、松节水、油漆、玻璃胶、焊条、彩条布、砂布、
（4）、扳手、起子、卡环、开口销、对讲机、砂轮机、砂
轮片、切割机、黄油枪、油标卡尺、
（5）、电胶布、麻绳、门锁、扎带、螺丝、取暖器、刀具、
卷尺、刷子、铲子、钳子、榔头、割枪、钻花、割嘴、合
页、插线板、快速接头、导绳器、槽钢、端子排
劳保用品：焊接手套、口罩、手套、口哨、雨衣、护目镜、面罩、
安全用品：安全帽、安全网、灭火器、氧气表、乙炔表、手拉葫芦、安全带、围栏
办公用品：打印纸、硒鼓、磁粉、饮水机、桶装水、订书机、记录本、笔、胶水、水杯、传真机、电话机、打印机、电风扇、热水壶
中小型工器具及计量器具（详见管理办法）。
