ABB变频器使用说明一、变频器的安装1. 在安装ABB变频器之前，首先需要确保电源已经断开，并且遵循相关安全操作规程。
2. 将变频器正确地连接到电源和电机，确保电源线、控制线和信号线等都连接正确。
安装过程中要确保连接牢固，防止电缆出现松动或接触不良的情况。
二、变频器的参数设置1. 在ABB变频器上设置合适的参数是正确运行设备的关键。
首先，需要根据实际需求设置变频器的工作模式（速度控制或扭矩控制）、电机类型（三相异步电机或直流电机）、额定功率、额定电流等参数。
2. 根据设备的负载特性，可以调整输出频率、输出电流、输出电压等参数，以实现最佳的设备性能和效率。
三、变频器的操作控制1. 启动和停止：在ABB变频器上有相应的按钮，可以手动启动和停止电机。
此外，还可以通过外部控制信号（如按钮、开关）来控制电机的启停。
2. 运行模式切换：ABB变频器可以实现不同的运行模式切换，如手动自动切换、远程本地控制切换等。
通过相关设置和控制信号的切换，可以方便地实现不同模式的切换。
3. 速度调节：ABB变频器可以通过调整输出频率来控制电机的转速。
可以通过控制按钮、外部控制信号或连接到计算机的HMI（人机界面）来实现速度的精确控制。
四、变频器的故障排除1. 在使用ABB变频器时，如果出现故障，需要及时进行排除。
常见的故障包括过载、过热、短路等。
在排除故障之前，务必断开电源，并遵循相关安全操作规程。
2. 可以通过ABB变频器的显示屏、指示灯和报警信息来分析故障原因。
根据显示的信息进行相应的操作和维修。
五、变频器的维护保养1. 定期检查变频器的连接线路，确保电缆连接良好，没有松动或接触不良的情况。
2. 定期清洁变频器的外壳，防止尘埃积聚影响散热。
3. 定期检查变频器的散热器，确保其畅通无堵塞，保证其散热效果。
4. 定期检查变频器的风扇运行情况，确保其正常工作。
5. 定期检查变频器的内部电路和电子元件，确保没有损坏和老化。
总结：以上就是ABB变频器的使用说明。
ABB变频器原理及应用
首先，ABB变频器将交流电源转换成直流电压。
然后，通过滤波电路
对直流电压进行滤波，去除电源的高频噪声和纹波。
接下来，逆变电路将
滤波后的直流电压转换成可控的交流电压，频率和电压都可以调节。
最后，通过控制电路对逆变电路产生的交流电压进行调节和控制，实现对电机的
精确控制。
1.电机驱动：ABB变频器用于驱动各种类型的电机，如交流电机、直
流电机和同步电机。
通过调节变频器的输出频率和电压，可以实现电机的
精确控制，提高设备的效率和运行稳定性。
2.泵和风机控制：ABB变频器可以用于控制泵和风机的转速和流量。
通过调节变频器的输出频率，可以控制泵和风机的运行速度，实现节能和
运行调节。
3.机械传动：ABB变频器可以用于机械传动系统中的调速和定位控制。
通过控制电机的转速，可以实现机械系统的精确控制，提高生产效率和产
品质量。
4.轨道交通：ABB变频器广泛应用于轨道交通系统，如地铁、电车和
高铁。
通过控制电机的输出频率和电压，可以实现对列车的精确控制和调整，提高运行效率和安全性。
5.电力系统：ABB变频器被广泛应用于电力系统中的发电机调速和电
网稳定控制。
通过控制发电机的输出频率和电压，可以实现电网的平衡和
稳定运行。
总之，ABB变频器是一种先进的电机控制设备，能够实现对电机的精确控制，广泛应用于各种工业领域。
它通过改变电源的频率和电压，来改变电机的转速，可以实现节能、提高效率和改善生产过程。
abb变频器使用说明书ABB变频器使用说明书是一份非常重要的文档，它能帮助用户了解和正确使用ABB变频器。
在这篇文章中，我们将为您详细介绍ABB变频器的使用方法以及注意事项。
首先，让我们来了解ABB变频器的基本知识。
ABB变频器是一种电动机控制器，可用于调节和控制电动机的转速和运行参数。
ABB变频器的主要功能是将输入电源的频率和电压转换为与电动机匹配的频率和电压。
通过调整输出频率和电压，ABB变频器可以实现电动机的无级调速，并提高电动机的效率和性能。
在使用ABB变频器之前，用户需要先了解一些基本的电工知识。
用户应该清楚电气设备的基本知识，如电压、电流、功率等。
此外，用户还需要了解电动机的运行原理和常见故障排除方法。
接下来，我们将详细介绍ABB变频器的使用方法。
第一步，用户需要仔细阅读ABB变频器的安装手册，并按照手册中的指示安装变频器。
安装过程中需要注意一些重要事项，如正确接地、排除电源干扰等。
第二步，用户需要了解ABB变频器的控制面板和菜单结构。
控制面板上有一些按键和显示屏，用户通过按键操作和显示屏上的信息来进行参数设置和故障排查。
第三步，用户需要根据具体应用要求进行参数设置。
ABB变频器提供了丰富的参数设置选项，用户可以根据实际需要调整参数，以实现最佳的控制效果。
在设置参数时，用户需要注意保持合适的参数范围，避免超出电动机的额定工作条件。
第四步，用户需要进行变频器的调试和测试。
调试过程中，用户需要逐步设置不同的参数，并观察电动机的运行情况。
如果发现异常情况，用户需要进行相应的故障分析和排除。
最后，让我们一起来了解一些使用ABB变频器需要注意的事项。
首先，用户需要定期对ABB变频器进行维护和保养。
维护工作包括清洁变频器和检查各种连接是否紧固可靠。
其次，用户在使用ABB变频器时应遵守安全操作规程。
用户需要确保安装和维护工作在断电和安全的环境下进行，并遵守相关的安全操作规定。
最后，如果用户在使用ABB变频器过程中遇到问题，可以查阅ABB 变频器的使用说明书，或者联系ABB公司的技术支持团队寻求帮助。

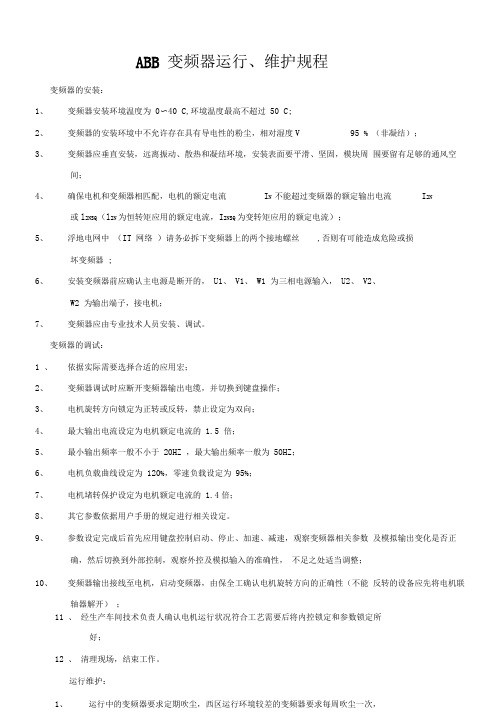

ABB 变频器运行、维护规程变频器的安装：1、变频器安装环境温度为0〜40 C,环境温度最高不超过50 C;2、变频器的安装环境中不允许存在具有导电性的粉尘，相对湿度V 95 % （非凝结）；3、变频器应垂直安装，远离振动、散热和凝结环境，安装表面要平滑、坚固，模块周围要留有足够的通风空间；4、确保电机和变频器相匹配，电机的额定电流I N 不能超过变频器的额定输出电流I2N或l2NSQ（l2N为恒转矩应用的额定电流，I2NSQ为变转矩应用的额定电流）；5、浮地电网中（IT 网络）请务必拆下变频器上的两个接地螺丝,否则有可能造成危险或损坏变频器;6、安装变频器前应确认主电源是断开的，U1、V1、W1 为三相电源输入，U2、V2、W2 为输出端子，接电机；7、变频器应由专业技术人员安装、调试。
变频器的调试：1 、依据实际需要选择合适的应用宏；2、变频器调试时应断开变频器输出电缆，并切换到键盘操作；3、电机旋转方向锁定为正转或反转，禁止设定为双向；4、最大输出电流设定为电机额定电流的1.5 倍；5、最小输出频率一般不小于20HZ ，最大输出频率一般为50HZ；6、电机负载曲线设定为120%，零速负载设定为95%；7、电机堵转保护设定为电机额定电流的1.4倍；8、其它参数依据用户手册的规定进行相关设定。
9、参数设定完成后首先应用键盘控制启动、停止、加速、减速，观察变频器相关参数及模拟输出变化是否正确，然后切换到外部控制，观察外控及模拟输入的准确性，不足之处适当调整；10、变频器输出接线至电机，启动变频器，由保全工确认电机旋转方向的正确性（不能反转的设备应先将电机联轴器解开）；11 、经生产车间技术负责人确认电机运行状况符合工艺需要后将内控锁定和参数锁定所好；12 、清理现场，结束工作。
运行维护：1、运行中的变频器要求定期吹尘，西区运行环境较差的变频器要求每周吹尘一次，ACS401 型可以不停电进行；中区、东区ACS401 型变频器要求每月吹尘一次，ACS500 型和ACS600 型变频器有停车机会时，每月吹尘一次，不能停车的利用小修、中修、大修机会至少每半年吹尘一次；2、ACS401 、ACS501 型变频器吹尘时拆下控制盘卸下前侧防护罩后将控制盘装好，以监视变频器的运行状况，用压力v 3Kg的干燥空气通过塑料管将变频器进线端子、出线端子、控制端子、进线端子上侧、变频器右上方护罩内、后侧散热片之间吹净后，再沿四周防护罩散热网向内吹尘，至吹不出粉尘为止；3、ACS500 、ACS600 型柜式变频器应在设备停运后进行吹尘，确认主电源停电后，分断变频器进线刀熔开关，打开柜门，摘下控制面板插头，拆下变频器前侧护板，用压力v 3Kg的干燥空气通过塑料管将控制面板、控制接口板、电机控制主板等依次吹除干净，检查冷却风机内部积尘情况，积尘厚度超过1mm，应将风机拆下，清理通风道内部积尘，变频器解体清扫除尘每年一次；4、变频器停运后应检查进线端子、出线端子、控制端子接线是否紧固，有无发热现象；5、运行中的变频器应检查变频器模块温度，该数据由控制盘读出，ACS400 型不能超过90C、ACS500型不能超过60C、ACS600型不能超过115C,如发现变频器超温应及时通知车间；6、巡检过程中应检查变频器故障记录参数，认真填写变频器点检记录表，出现故障记录及时通知车间；7、运行中的变频器出现故障，到现场后应立即观察变频器液晶显示的故障记录，如变频器已经断电，送电后调出变频器最后一次的故障记录，并与变频器点检记录表核对，确是最后故障原因的，依据“变频器常见故障及处理”描述的步骤处理；8、ACS400 上的红色LED 亮或闪动，表明有故障发生，绿色LED 闪动表明有报警发生；红色LED 亮可从控制盘复位，红色LED 闪动需断电复位；ACS500 型变频器故障采用控制面板上的起停开关复位或断电复位；9、10 、ACS600 型变频器按下控制盘上的任意键时，警告信息将会消失，一分钟后若警告状态没有消失，警告信息将会继续显示在控制盘上；通过按下RESET 键，或通过数字输入或现场总线或关断输入电源一段时间能够将现有故障复位；四、变频器常见故障及处理：（见附表）附表4、ACS500型变频器常见故障及处理（故障）附表、型变频器常见故障及处理（报警）附表6、ACS600 型变频器常见故障及处理（故障）。

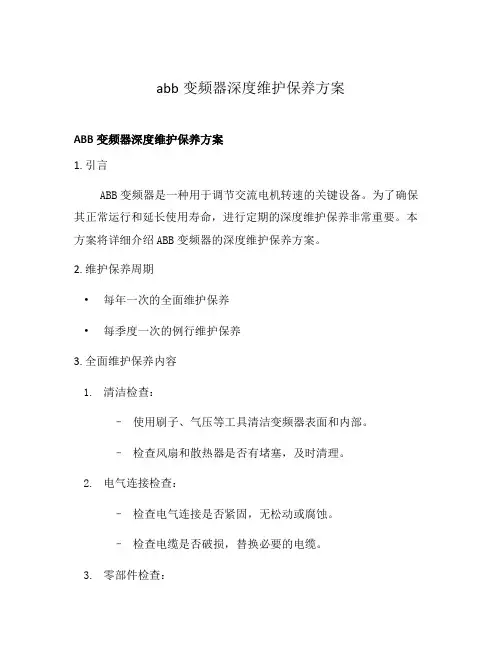

abb变频器深度维护保养方案ABB变频器深度维护保养方案1. 引言ABB变频器是一种用于调节交流电机转速的关键设备。
为了确保其正常运行和延长使用寿命，进行定期的深度维护保养非常重要。
本方案将详细介绍ABB变频器的深度维护保养方案。
2. 维护保养周期•每年一次的全面维护保养•每季度一次的例行维护保养3. 全面维护保养内容1.清洁检查：–使用刷子、气压等工具清洁变频器表面和内部。
–检查风扇和散热器是否有堵塞，及时清理。
2.电气连接检查：–检查电气连接是否紧固，无松动或腐蚀。
–检查电缆是否破损，替换必要的电缆。
3.零部件检查：–检查电容器是否老化，必要时更换。
–检查电阻器是否发热或发焦，及时更换。
–检查接线端子是否松动，紧固连接。
–检查继电器和保险丝的工作状态，修理或更换。
4.软件更新：–定期更新ABB变频器的软件版本，确保最新的功能和性能。
5.功能测试：–运行变频器，检查其各项功能是否正常。
–检查报警系统及时有效。
6.记录和报告：–记录维护保养的详细过程和结果。
–撰写维护报告，包括发现的问题和建议的改进措施。
4. 例行维护保养内容1.温度检查：–使用红外热像仪检测ABB变频器的温度分布情况。
–检查是否有任何异常高温区域，及时处理。
2.润滑检查：–检查润滑剂的容量和质量，及时添加或更换。
–检查润滑系统的工作状态，修理或更换。
3.运行记录：–记录变频器的运行时间和负载情况。
–对比以往记录，分析任何异常或逐渐恶化的趋势。
5. 总结定期进行全面维护保养和例行维护保养是确保ABB变频器正常运行的关键。
通过维护保养，可以及时发现并解决问题，延长ABB变频器的使用寿命，提高设备的可靠性和性能。
以上方案提供了详细的维护保养内容，希望能对ABB变频器的维护工作有所帮助。
6. 注意事项为了确保ABB变频器深度维护保养方案的有效性和安全性，请注意以下事项：•在进行任何维护保养之前，务必先切断ABB变频器的电源和运行电机。
ABB变频器操作说明一、ABB变频器简介二、ABB变频器的安装1.安装前的准备工作：在安装ABB变频器之前，首先要将电源切断，并将电源线接地。
在安装之前，还需要对变频器进行检查，确保没有损坏或松动的部件。
2.安装变频器：将ABB变频器安装在干燥、无振动和无腐蚀气体的场所。
可以使用螺栓将变频器固定在固定底座上。
确保变频器与电机的输出轴对齐，并确保电机的输入端与变频器的输出端连接正确。
三、ABB变频器的基本操作1.启动变频器：保持电源切断状态下，将操作开关设置到“STOP”位置，然后将电源接通。
此时，按下“RUN”按钮，变频器将开始工作。
2.变频器的停止：将操作开关设置到“STOP”位置，变频器将停止工作。
3.变频器的速度调节：可以通过转动速度调节旋钮来调节电机的转速。
顺时针旋转旋钮将使转速增加，逆时针旋转旋钮将使转速减慢。
4.变频器的故障报警：变频器会检测到电机或变频器本身的故障，并通过故障指示灯和报警声音来警示用户。
如遇到故障，及时切断电源并检查故障原因。
四、ABB变频器的高级功能1.温度保护功能：ABB变频器具有温度保护功能，在电机过热时会自动停机，以保护电机不受损坏。
2.过载保护功能：ABB变频器可以监测并保护电机免受过载和短路等异常电流的损害。
当出现过载或短路时，变频器会自动停止工作。
3.频率控制功能：ABB变频器可以通过调节输出频率来控制电机的转速。
用户可以根据需要设置输出频率的大小。
4.故障自诊断功能：ABB变频器具有自诊断功能，可以通过内置的诊断系统来检测变频器的故障，并提供相应的故障报警。
五、ABB变频器的维护1.定期检查：定期检查ABB变频器的连接线路和散热装置，确保它们没有松动或受损。
2.清洁保养：定期清洁变频器的外壳和风扇，以确保良好的散热。
3.维护期间的注意事项：在进行维护时，务必切断电源，并等待一段时间，以确保电容器已经放电。
六、ABB变频器的安全使用1.使用合适的电源：确保ABB变频器使用正确的电压和频率，以防止损坏设备或发生危险。

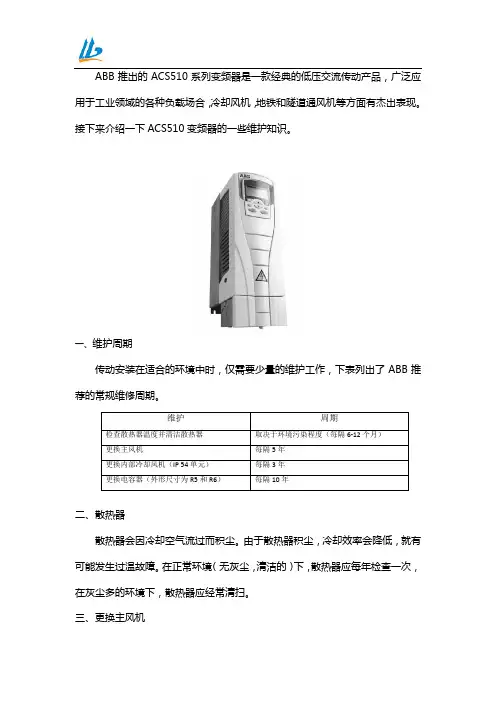

ABB推出的ACS510系列变频器是一款经典的低压交流传动产品，广泛应用于工业领域的各种负载场合，冷却风机，地铁和隧道通风机等方面有杰出表现。
接下来介绍一下ACS510变频器的一些维护知识。
一、维护周期传动安装在适合的环境中时，仅需要少量的维护工作，下表列出了ABB推荐的常规维修周期。
二、散热器散热器会因冷却空气流过而积尘。
由于散热器积尘，冷却效率会降低，就有可能发生过温故障。
在正常环境（无灰尘，清洁的）下，散热器应每年检查一次，在灰尘多的环境下，散热器应经常清扫。
三、更换主风机以额定温度，在额定负载运行时，传动的主冷却风机的寿命约为60000小时。
风机温度每降低10℃，其寿命就会增加一倍。
冷却风机损坏的前兆是风机轴承噪音升高，或尽管散热器已清扫但散热器温度仍然逐渐升高。
如果传动单元用于重要场合，在出现这些前兆时，应及时更换冷却风机。
四、更换内部风机IP 54有一个附加的内部风机以使内部空气流通。
五、电容传动的中间回路使用了多个电解电容器。
电容的使用寿命约为35，000~90，000小时，实际寿命取决于变频器载荷及环境温度。
通过降低环境温度可以延长电容器的使用寿命。
电容器的损坏无法预测。
通常，电容器的损坏常伴随着主电源保险丝的熔断或故障跳闸。
六、控制盘使用棉花清洁控制盘。
避免用尖利的清洁物，它将有可能刮坏显示窗口。
杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。
主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。

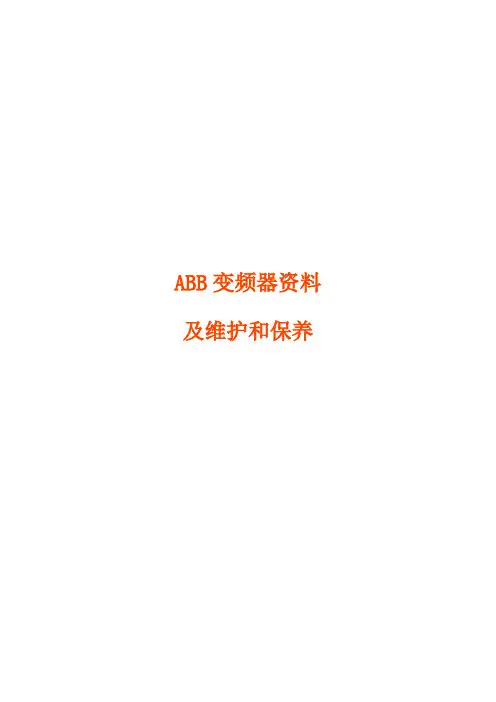

ABB变频器资料及维护和保养ABB变频器资料及维护和保养由于变频器在调速和节能方面的显著优点，我们公司生产的产品上越来越多的使用变频器作变频调速。
本文将对变频器的使用和保养做一些简要说明。
1、 1台变频器带多台电机时，怎么选定变频器容量？原则上不建议用一台变频器带多台电机，若用1台变频器并联驱动多台电机，请使电机额定容量的总和在变频器的额定输出电流以下并保留10%余量。
2、怎么解决高次谐波问题？二极管整流电路会产生……5、7、13次……的高次谐波。
将造成电流增大、功率因数下降等，这在小功率情况下不会对电路造成太大影响，一般不用采取特殊措施。
当电机功率较大时可装上AC或DC 电抗容（3%压降左右）。
3、对于变频器输入侧变压器有什么要求？当安装大容量机器时，请事先确认变压器阻抗值，变压器容量是否合适。
另外，在下面3个情况下，请在变频器输入侧装上AC电抗器。
特别是小容量变频器和大容量变频器安装在同一地方时要注意以下三点：（1）变压器容量超过500KVA时（2）变压器与变频器之间的距离小于10m时（3）输入电流值大于变频器额定输出电流值时电网电感越小高次谐波电流就会越大，甚至可能会引起变频器整流桥损坏。
4、怎么解决电压不平衡问题？有时很小的电压不平衡会引起很严重的电流不平衡，甚至产生缺相。
可造成整流桥损坏，电解电容损坏（由于脉动电流增大）。
如果某一相的电流超过变频器的额定输出电流时，必须装上电抗器。
在轻载时出现电流不平衡，不会损坏机器。
5、对于输入电压波动有什么要求？一般输入电压范围相当宽，故基本上能适应国内的任何地区。
但在安装时一定要事先确认输入电压。
（1）容许电压范围低值：380V-15%=323V(负载过量时，电流增加)高值：460V+10%=506V受接触器和风扇的制约（1805kw以上）小于15kw的DC励磁。
（2）超过限定的容许电压范围时下限：出现欠压保护（IV），变频器就会停机（约300V）上限：出现过电压保护（OV），变频器也会停机输入电压超过506V时，OV也保护不了接触器、风扇等。
