30CrMo

日期： 神钢建机
KS ASS41
审核： 日本JIS
SS41 SGDA S15C或S15CK SS41B S20C S25C S30C S35C S40C S45C S50C SCM420 SCM420H SCM430 SCM435 SCM440 SCM445 SCM822H SM443 SC46 SC49 SWRM6 SWRM10
日期： 美
A-36 A48CINo30A A48CINo35A A48CINo40A A48CINo45A A536 60-40-18 A536 65-45-12 A536 80-55-06 A536 80-55-06 1541 1541H
批准： 国 中国GB
Q235A或A3
日期： 备 注
日期： 神钢建机
KS TKM13A KS TOKS3 KS TOKT2
审核： 日本JIS
STKM13A STS35 STPG38 STPG38-E STPG38-S SGP-E SGP-L C1220T C2600T C2600P C3604BD C4641BD SUJ2 SK5 SUP3 SUP6 SUP7 SUP10 SUS 304 SWRH 42A SWP-A
日期： 美
A-36 A-36 1015 A-36 1020 1025 1030 1035 1040 1045 1050 20CrMo 15 A3或C3 20 25 30 35 40 45
批准： 国 中国GB
A3或Q235A
日期： 备 注
20CrMoA 4130 4135 4140 4145 1541 A27 65-35 A27 70-36 近似于Q195AF 30CrMo 35CrMo 40CrMoA 50CrMoA或12Cr3MoA 45Mn

35
S35C、S38C
40
S40C、S43C
45
S45C、S48C
50
S50C、S53C
55
S55C、S58C
GB/T 11731995
15Mn
SB46
20Mn
SGV410
20Mn2 30Mn2 35Mn2 40Mn2 45Mn2
SMn420 SMn433 SMn438 SMn443
铝 合 金
GB/T 151151994
一般用热镀锌冷轧薄钢板及带
SGCH
热镀锌冷轧硬钢板及带
STKS
结构用合金钢钢管
SGCD
冲压用热镀锌冷轧薄钢板及带
SPCC
一般用冷轧碳钢薄板及带
SWO
阀弹簧用碳钢油浴回火钢丝
SWOCV-V 阀弹簧用铬钒合金油浴回火钢丝
附表2
日本JIS标准各类钢铁材料牌号表示方法
材料名称
1）灰口铸铁件
2）球墨铸铁件
3）黑心可锻铸铁件
AC7B
ZL302
AC7A
YL102
ADC1
YL104
ADC3
YL302 YL112
ADC6
ADC12、 ADC10（HD2）
附表1
日本JIS标准常用钢铁材料牌号字母代号说明
代号 SAPH S××C
名称 汽车结构用热轧结构钢及带 机械结构用碳素钢材
SCM SCr SNC SNCM SMn
铬钼钢材 铬钢材 镍铬钢材 镍铬钼钢材 锰钢材
有些元素符号采用字母代号。例Cr为C；Mo为M；Ni为N；AL为A 数字序号代表种类号 数字序号代表种类号 字母表示用途或特征。强度值单位：kgf/mm2 或N/mm2 含碳量用中间值×100表示。C—碳；K—渗碳用钢 附加字母：L—铝；S—硫；U—钙；H—保证淬透性；K—渗碳用钢 钢种符号：US—不锈钢；UH—耐热钢；顺序号参照美国AISI 顺序号表示钢种序号 顺序号表示钢种序号 钢种代号：K—碳素工具钢；KG—中空钢；KS—合金专用工具钢； KD—合金模具钢；KT—锻造工具钢；KH—高速工具钢

第３ ３卷第 ３期
・
４ ・ ２１ ４ ０ ２年 ６月
特 殊钢
Ｓ ＰＥＣＩ ＡＬ ＴＥＥＬ Ｓ
Ｖｏ ． １ ３３． ． Ｎｏ ３
Ｊ ｎ ２ １ ｕｅ ０２

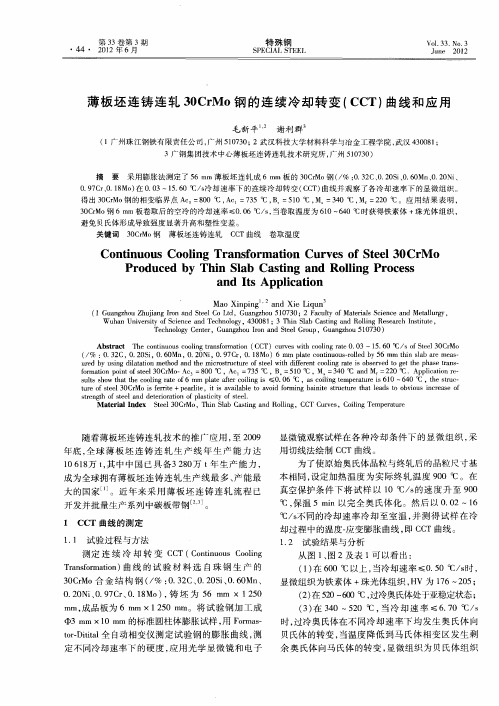

薄板坯 连 铸 连 轧 ３ Ｃ Ｍｏ钢 的连 续 冷却 转 变 （ Ｃ 曲线和 应 用 ０ｒ Ｃ ０ ０ ．７ ｒ０ １ Ｍ ） ．３～１．０％／ 冷却 速率下的连续冷却转变 （ Ｃ 曲线并 观察 了各冷却速率下 的显微组 织。 ５６ ｓ Ｃ Ｔ）
得 出 ３ ＣＭｏ 的相 变 临 界 点 Ａ ＝ ０ ℃ ， ｃ ７ ５ ℃ ， ＝５０ ℃ ， ＝３０ ℃ ， ２ ℃ 。应 用 结 果 表 明 ， ０ｒ 钢 ｃ ８０ Ａ １＝ ３ Ｂ １ Ｍ ４ Ｍ ＝２０
（ ％ ：０ ３ Ｃ． ． ０ ｉ ． ０ ／ ． ２ ０ ２ Ｓ ．０ ６ Ｍｎ，０ ２ Ｎ ．０ ９ Ｃ ．０ １ Ｍｏ）６ ｍｍ ｌｔ ｏ ｔ ｕ ｕ ｏｌｄｂ ６ｍｍ ｔｉ ｌｂａｅｍｅ ｓ ．０ ｉ ．７ ｒ ．８ ｐａｅｃ ｎｉ ｏ ｓｒｌ ｙ５ ｈｎｓａ ｒ ａ — ｎ ｅ
Ｗｕ ａ ｎ ｖ ｒｉ ｆ ｃｅ ｃ ｎ ｅ ｈ ｏｏ ｙ， ３ ０ ；３ Ｔ ｉ ｌｂ Ｃ ｓｉ ｇ ａ ｄ Ｒｏｌ ｇ Ｒ ｓ ａｃ ｎ ｔ ｕｅ， ｈ ｎ Ｕ ｉｅ ｓ ｙ ｏ ｉｎ ｅ ａ ｄ Ｔ ｃ ｎ ｌｇ ４ ０ ８ ｔ Ｓ １ ｈ ｎ Ｓａ ａ ｔ ｎ ｌ ｎ ｅ ｅ ｒ ｈ Ｉ ｓｉ ｔ ｎ ｉ ｔ
ａ ｄ Ｉｓ Ａｐ ｌ ａ ｉ ｎ ｎ ｔ ｐ ｉ ｔｏ ｃ
Ｍ ａ ｎ ｉ ｇ ・ ａ ｄ Ｘｉ ｉ ｕ ｏ Ｘｉ ｐ ｎ ｎ ｅ Ｌｑ ｎ
（ ｕｎ ｚｏ ｈｊ ｎ ｏ ｎ ｔ ｌ ｏＬｄ Ｇ ａｇｈｕ５ ０３ ； ａｕｔ ｏ ａｅ ａ ｃ ｎｅａ ｄＭｅ ｌ ｒｙ １Ｇ ａｇｈｕＺ ｕｉ ｇＩ ｎａｄＳｅ ｔ， ｕｎｚｏ １７ ０ ２Ｆ ｃｌ ｆ ｔ ｉｌ Ｓｉ ｃ ｎ ｔｌ ｇ ， ａ ｒ ｅＣ ｙ Ｍ ｒ ｓ ｅ ａｕ

摘 要 ：采 用 自制 的喷 射 型 冲蚀 磨 损 试 验机 ，研 究 在水 力 压 裂 工况 下 ，高 速 携砂 液 对 高 压管 汇 材 料 ３ ＣＭｏ的冲 蚀 磨 ０ｒ
损作用 ，分析冲蚀磨损 机制 以及冲蚀角度和冲蚀速度对 ３ ＣＭ 合金钢冲蚀性能的影响。结果表明 ，３ ＣＭｏ ０ ｒｏ ０ ｒ 合金钢在高 速粒子冲击下 ，其耐冲蚀磨损性能表现一般 ，属于典型 的金属塑性材料 ；冲蚀角度 为 ３ 。 ，３ ＣＭｏ的冲蚀磨 损量最 ０时 ０ｒ
２１ ０ ２年 ４月
润滑 与密封
Ｌ ＵＢＲＩ ＡＴ ＯＮ Ｃ Ｉ ＥＮＧＩ ＮＥＥＲＩ ＮＧ
Ａｐ ． ０１ ｒ２ ２ Ｖ０． ７ Ｎｏ ４ １３ ．
第３ ７卷 第 ４期
ＤＯ ：１ ． ９ ９ ｊｉ ｎ ０ ５ ０ ５ ． ０ ２ ０ ． ０ Ｉ ０ ３ ６ ／．ｓ ． ２ ４— １ ０ ２ １ ． ４ ０ ４ ｓ

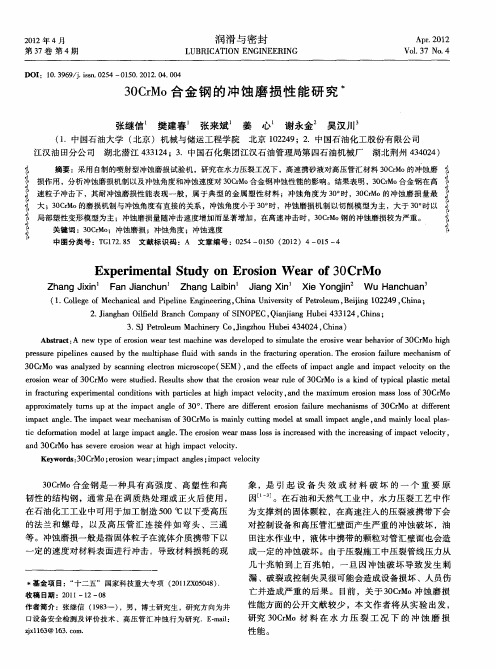

３ＣＭ ０ ｒ ｏ合金 钢 的 冲 蚀 磨 损 性 能研 究
张继信 樊 建春 张来斌 姜
（．中国石油大 学 （ １ 北京 ）机械与储运工程学 院
心 谢永金 吴汉川
湖北荆州 ４ ４２ ．中 国石油化工股份有 限公 司
江汉 油 田分公司 湖北潜江 ４ ３２ ；３ ３ １４ ．中国石化集 团江汉石油管理局第 四石油机械厂
ｅ ｏ ｉｎ ｗｅ ｒｏ ０ Ｍｏ ｗｅｅ ｓｕ ｉｄ． ｓ ｌｓｓ ｏ ｈ ｔｔ ｅ ｅｏ ｉ ｎ ｗｅ ／ｒ ｌ ｆ３ Ｃｒ ｓａ ｋｎ ｆｔｐ ｃ ｌ ｓｉ ｔｌ ｒ ｓｏ ａ ｆ３ Ｃｒ ｒ ｔ ｄｅ Ｒｅ ｕ ｔ ｈ ｗ ｔ ａ ｈ ｒ ｓｏ ｎ＂ｕ ｅ ｏ ０ Ｍｏ ｉ ｉｄ ｏ ｙ ｉａ ｐａ ｔｃ ｍｅａ ｌ ｉ ｒ ｃｕ ｉｇ ｅ ｐ ｒｍｅ ｔ ｏ ｄ ｔ ｎ ｔ ａ ｔ ｌ ｓａ ｉｈ ｉ ａ ｔｖ ｌ ｃｔ ａ ｄ ｔ ｅ ｍａ ｉ ｍ ｒｓｏ ｓ ｏ ｓｏ ０ Ｍｏ ｎ ｆａ ｔ ｒｎ ｘ ｅｉ ｎ ａ ｃ ｎ ｉｉ ｓｗｉ ｐ ｒｉ ｅ ｔｈ ｇ ｍｐ ｃ ｅｏ ｉ ｌ ｏ ｈ ｃ ｙ， ｎ ｈ ｘｍｕ ｅ ｏ ｉｎ ｍａ ｓｌｓ ｆ３ Ｃｒ ａ ｐ ｏ ｉ ｔｌ ｕ ｓｕ ｔｔ ｅ ｉ ａ ｔａ ｇｅ ｏ ０。 Ｔ ｅ ｅ ａ ｅ ｄｆｅ ｅ ｔｅ ｏ ｉｎ ｆｉｕ ｅ ｍｅ ｈ ｎｓ ｆ３ ｐ ｒ ｘｍａｅｙ ｔｒ ｐ ａ ｈ ｍｐ ｃ ｎ ｌ ｆ３ ． ｈ ｒ ｙ ｉ ｒ ｎ ｒｓｏ ａｌｒ ｃ ａ ｉｍｓ ｏ ０Ｃｒ ｏ ａ ｉ ｅ ｅ ｔ ｎ ｆ Ｍ ｔｄ ｆ ｒ ｎ ｆ

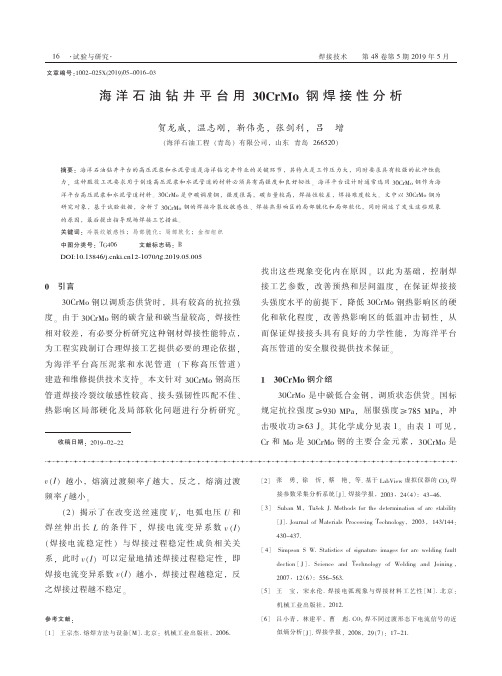

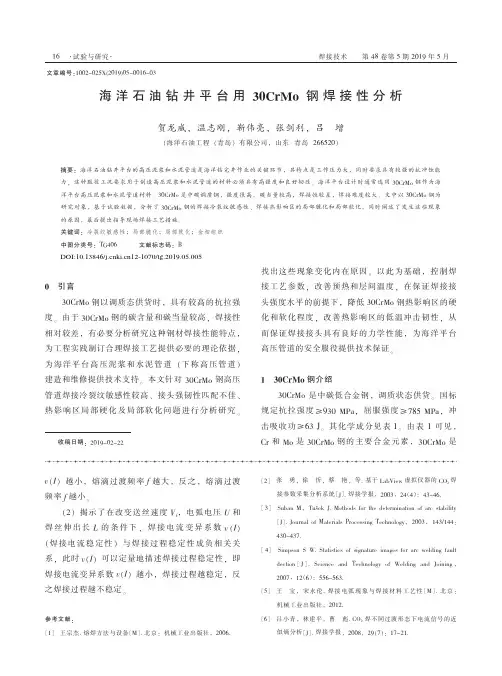

相对较差， 有必要分析研究这种钢材焊接性能特点， 而保证焊接接头具有良好的力学性能， 为海洋平台
为工程实践制订合理焊接工艺提供必要的理论依据， 高压管道的安全服役提供技术保证。
为海洋平台高压泥浆和水泥管道 （下称高压管道）
建造和维修提供技术支持。 本文针对 30CrMo 钢高压 1 30CrMo 钢介绍
收稿日期： 2019-02-22
Cr 和 Mo 是 30CrMo 钢 的 主 要 合 金 元 素 ， 30CrMo 是
v（I） 越小， 熔滴过渡频率 f 越大， 反之， 熔滴过渡 频率 f 越小。
（2） 揭示了在改变送丝速度 Vf， 电弧电压 U 和 焊 丝 伸 出 长 L 的 条 件 下 ， 焊 接 电 流 变 异 系 数 v （I） （焊接电流稳定性） 与焊接过程稳定性成负相关关 系， 此时 v（I） 可以定量地描述焊接过程稳定性， 即 焊接电流变异系数 v（I） 越小， 焊接过程越稳定， 反 之焊接过程越不稳定。
C
Si
Mn
P
S
Cr
Mo
0．278 0．277 0．593 0．02 0．005 0．895 0．176
Cu 0．131
2 30CrMo 钢冷裂纹敏感性 30CrMo 钢 的 碳 含 量 高 ， w（C）达 到 0．278％， 加
入的合金元素较普通碳钢的多 （如 Cr 和 Mo）， 具有非 常明显的淬硬倾向。 冷却时， 硬脆的马氏体组织容易 在热影响熔合区形成， 冷裂倾向特别明显。 冷裂纹是 焊接接头冷却至室温或室温附近时产生的一类裂纹， 断口没有氧化现象， 金属光泽比较明显， 常常具有一 定的延迟性。 由于焊接热循环冷却较快， 同时 30CrMo 钢碳当量较高， 淬硬性很强， 30CrMo 热影响粗晶区极 易形成粗大马氏体组织， 由于马氏体开始转变温度 （Ms） 较低， 研究表明， 低温下转变形成的马氏体一般 难以产生 “自回火” 效应， 而且形成马氏体中的碳含 量较高， 较大的过饱和度， 较为严重的点阵畸变， 因 此 30CrMo 钢对冷裂纹很敏感。 为了避免焊接冷裂纹， 需要采用焊前预热和焊后及时热处理等工艺措施。

高合金钢牌号大全内容来源网络，由深圳机械展收集整理！各种合金钢的牌号与用途：1）20Mn2：用于制造截面较小（直径不大于50mm）的零件，可代替20Cr 钢。

常用于制造渗碳小齿轮、小轴；要求不高的活塞销、十籽销头、柴油机套筒、汽门顶杆等；也可用作调质钢，如制造冷镦螺栓。

（2）30Mn2：用作小截面重要紧固件（经调质处理），通常可用于制造汽车、拖拉机及一般机械的车架纵梁、变速箱齿轮、轴、冷镦螺栓及较大截面的调质件；在矿山机械制造中，可用于制造要求心部强度较高的渗碳件，如起重机的后轴和轴颈等。

（3）35Mn2：用作连杆、心轴、曲轴、半轴、操纵杆、风机配件、直径小于15mm的冷镦各种重要螺栓等承受较高应力的机械零件。

在制造小截面（直径小于20mm）零件时，可代替40Cr钢。

（4）40Mn2：用于制造午载荷条件下工作的零件，如轴、半轴、曲轴、活塞杆、蜗杆、操纵杆、杠杆、连杆。

有载荷的螺栓、螺钉、加固环、弹簧等，以及其他需要调质的零件。

在制造小截面（直径小于40mm）零件时，与40Cr钢相近。

（5）45Mn2：用于制造在较高应力与磨损条件下工作的零件，在直径小于60mm时，性能与40Cr钢相当。

用作汽车、拖拉机和通用机械的万向接头轴、车轴、轴、连杆盖、摩擦盘、蜗杆、齿轮、齿轮油、电车和蒸气机车轴、车箱轴、重载荷机架，以及冷拉状态中的螺栓和螺帽等。

（6）50Mn2：用于制造在高应力及承受强烈磨损条件下工作的大型零件，如万向接头轴、齿轮、曲轴、连杆、各类小轴等；重型机械上在滚动轴承中工作的主轴、轴及大型齿轮；汽车上的传动花键轴及承受冲击载荷的心轴等，也可用于制造板簧和平卷簧。

（7）20MnV：用于制造锅炉、高压容器、大型高压管道等；也可用作冲压用钢，如自行车链条、活塞销、齿轮等；还可用于制造直径不大于20mm的矿用链坏。

（8）30Mn2MoW：用于制造载荷较大的零件，如连杆螺栓、曲轴、拉杆、齿轮等；可代替30CrNi3制造截面直径小于80mm的重要调质件；当采用表面淬火工艺时，可以制造截面更大的零件。

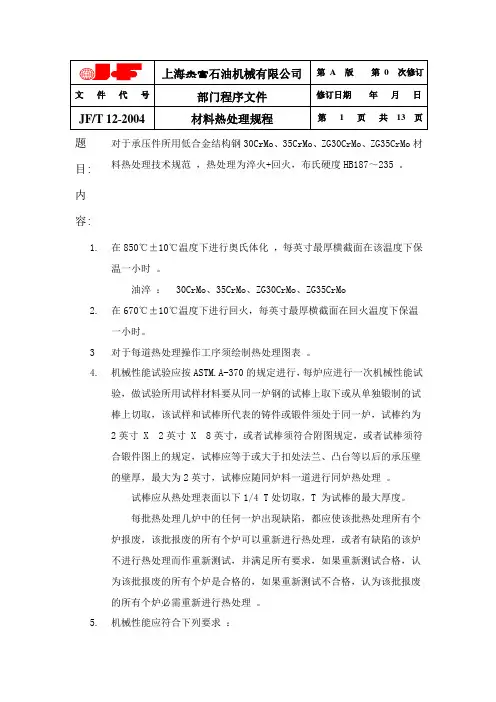

文件代号题目:对于承压件所用低合金结构钢30CrMo、35CrMo、ZG30CrMo、ZG35CrMo材料热处理技术规范，热处理为淬火+回火，布氏硬度HB187～235 。

内容:1. 在850℃±10℃温度下进行奥氏体化，每英寸最厚横截面在该温度下保温一小时。

油淬： 30CrMo、35CrMo、ZG30CrMo、ZG35CrMo2. 在670℃±10℃温度下进行回火，每英寸最厚横截面在回火温度下保温一小时。

3 对于每道热处理操作工序须绘制热处理图表。

4. 机械性能试验应按ASTM.A-370的规定进行，每炉应进行一次机械性能试验，做试验所用试样材料要从同一炉钢的试棒上取下或从单独锻制的试棒上切取，该试样和试棒所代表的铸件或锻件须处于同一炉，试棒约为2英寸 X 2英寸 X 8英寸，或者试棒须符合附图规定，或者试棒须符合锻件图上的规定，试棒应等于或大于扣处法兰、凸台等以后的承压壁的壁厚，最大为2英寸，试棒应随同炉料一道进行同炉热处理。

试棒应从热处理表面以下1/4 T处切取，T 为试棒的最大厚度。

每批热处理几炉中的任何一炉出现缺陷，都应使该批热处理所有个炉报废，该批报废的所有个炉可以重新进行热处理，或者有缺陷的该炉不进行热处理而作重新测试，并满足所有要求，如果重新测试合格，认为该批报废的所有个炉是合格的，如果重新测试不合格，认为该批报废的所有个炉必需重新进行热处理。

5. 机械性能应符合下列要求：抗拉强度最小值磅/英寸85.000 抗拉强度最大值磅/英寸120.000 屈服强度最小值磅/英寸60.000 2 英寸延伸率最小值% 18断面收缩率最小值% 35 布氏硬度HB 187～235应使用2” X 2” X 8”试棒来测定锻件的机械性能。

应使用下图所示试棒来测定板材的机械性能。

应使用下图所示试棒来测定棒材的机械性能。

材料热处理规程JF/T 12-2004题目:对于承压件所用低合金结构钢30CrMo、35CrMo、ZG30CrMo、ZG35CrMo材料热处理技术规范，热处理为淬火+回火，布氏硬度HB207～235 。

CrMo钢系低合金耐热钢，在室温及高温下具有较好机械性能及抗氢性能。

钢中主要的合金元素有钼、铬、钒、硅、硼等。

钼是热强钢中非常重要的合金元素，它显著提高钢的热强性能，在高温时保持足够的强度，并能细化晶粒，防止钢的过热倾向，但是，仅含钼的钢长期处于高温下，碳会聚集成石墨析出，使性能恶化。

为消除这种倾向，钢中常同时加入元素铬。

铬加入钢中，还能提高热强性能、高温抗氧化性能及耐腐蚀性能。

这是由于铬能在钢的表面形成一层致密的附着性很强的氧化膜，从而防止内部金属被继续氧化或腐蚀。

钢中含铬量越高，则氧化膜越致密，抗氧化和抗腐蚀性能也就越好。

低合金耐热钢的含碳量在0.20%以下，组织主要是珠光体加少量的铁素体，大多在正火状态下交货使用。

焊接后应在比使用温度至少高100的温度下回火。

我国常用铬钼钢有30CrMo（500℃）、35CrMo（525℃）、15CrMo（550℃）、12Cr2Mo1（575℃）、1Cr5Mo（600℃）等。

注：括号内的温度是指使用温度上限钼钢阀门由于其特殊的优质性能，常常被用于一些耐高温、耐高压的工程工况场合。

冲击的吸收性能好，锤子砸上去会与反弹感，无法进行暴力破坏，高温加工性好，加工后美观，广泛用于石油、化工、火力电站等各种工况的管路上，切断或接通介质。

适用介质为：水、蒸汽等。

阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。

铬钼钢是铬、钼的合金。

它的性能如下：1.淬火性好，可进行深度淬火，而不是市面上防锯形锁的表面淬火2.对回火脆性倾向少3.高温加工性好，加工后美观4.熔接性好5.冲击的吸收性能好，锤子砸上去会与反弹感，无法进行暴力破坏铬钼钢的优点(1).加工性好(2).冲击的吸收性能好(3).焊接容易元素符号：Cr-Mo由于其特殊的优质性能，常常被用于制造一些耐高温、耐高压的阀门和压力容器，如铬钼钢安全阀、铬钼刚闸阀等42CrMo的焊接性能不好，加热300以上，保温焊。

焊后退火处理。

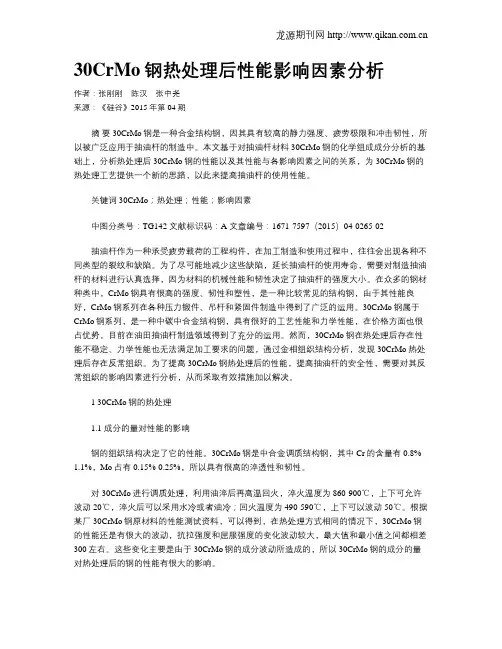

30CrMo钢热处理后性能影响因素分析作者：张刚刚陈汉张中尧来源：《硅谷》2015年第04期摘要 30CrMo钢是一种合金结构钢，因其具有较高的静力强度、疲劳极限和冲击韧性，所以被广泛应用于抽油杆的制造中。

本文基于对抽油杆材料30CrMo钢的化学组成成分分析的基础上，分析热处理后30CrMo钢的性能以及其性能与各影响因素之间的关系，为30CrMo钢的热处理工艺提供一个新的思路，以此来提高抽油杆的使用性能。

关键词 30CrMo；热处理；性能；影响因素中图分类号：TG142 文献标识码：A 文章编号：1671-7597（2015）04-0265-02抽油杆作为一种承受疲劳载荷的工程构件，在加工制造和使用过程中，往往会出现各种不同类型的裂纹和缺陷。

为了尽可能地减少这些缺陷，延长抽油杆的使用寿命，需要对制造抽油杆的材料进行认真选择，因为材料的机械性能和韧性决定了抽油杆的强度大小。

在众多的钢材种类中，CrMo钢具有很高的强度、韧性和塑性，是一种比较常见的结构钢，由于其性能良好，CrMo钢系列在各种压力锻件、吊杆和紧固件制造中得到了广泛的运用。

30CrMo钢属于CrMo钢系列，是一种中碳中合金结构钢，具有很好的工艺性能和力学性能，在价格方面也很占优势，目前在油田抽油杆制造领域得到了充分的运用。

然而，30CrMo钢在热处理后存在性能不稳定、力学性能也无法满足加工要求的问题，通过金相组织结构分析，发现30CrMo热处理后存在反常组织。

为了提高30CrMo钢热处理后的性能，提高抽油杆的安全性，需要对其反常组织的影响因素进行分析，从而采取有效措施加以解决。

1 30CrMo钢的热处理1.1 成分的量对性能的影响钢的组织结构决定了它的性能。

30CrMo钢是中合金调质结构钢，其中Cr的含量有0.8%-1.1%，Mo占有0.15%-0.25%，所以具有很高的淬透性和韧性。

对30CrMo进行调质处理，利用油淬后再高温回火，淬火温度为860-900℃，上下可允许波动20℃，淬火后可以采用水冷或者油冷；回火温度为490-590℃，上下可以波动50℃。

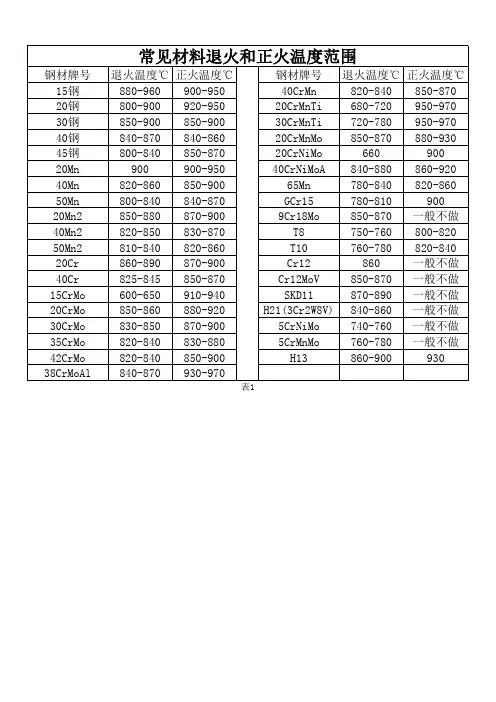

钢材牌号退火温度℃正火温度℃钢材牌号退火温度℃正火温度℃15钢880-960900-95040CrMn820-840850-87020钢800-900920-95020CrMnTi680-720950-97030钢850-900850-90030CrMnTi720-780950-97040钢840-870840-86020CrMnMo850-870880-93045钢800-840850-87020CrNiMo66090020Mn900900-95040CrNiMoA840-880860-92040Mn820-860850-90065Mn780-840820-86050Mn800-840840-870GCr15780-81090020Mn2850-880870-9009Cr18Mo850-870一般不做40Mn2820-850830-870T8750-760800-82050Mn2810-840820-860T10760-780820-84020Cr860-890870-900Cr12860一般不做40Cr825-845850-870Cr12MoV850-870一般不做15CrMo600-650910-940SKD11870-890一般不做20CrMo850-860880-920H21(3Cr2W8V)840-860一般不做30CrMo830-850870-9005CrNiMo740-760一般不做35CrMo820-840830-8805CrMnMo760-780一般不做42CrMo820-840850-900H13860-90093038CrMoAl840-870930-970表1

常见材料退火和正火温度范围

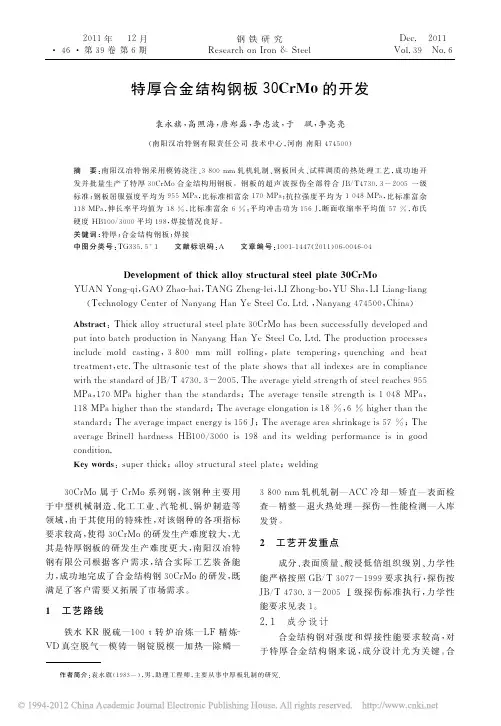

作者简介：袁永旗（１９８３－），男，助理工程师，主要从事中厚板轧制的研究．特厚合金结构钢板３０ＣｒＭｏ的开发袁永旗，高照海，唐郑磊，李忠波，于　飒，李亮亮（南阳汉冶特钢有限责任公司技术中心，河南南阳４７４５００）摘　要：南阳汉冶特钢采用模铸浇注、３　８００ｍｍ轧机轧制、钢板回火、试样调质的热处理工艺，成功地开发并批量生产了特厚３０ＣｒＭｏ合金结构用钢板。

钢板的超声波探伤全部符合ＪＢ／Ｔ４７３０．３－２００５一级标准；钢板屈服强度平均为９５５ＭＰａ，比标准相富余１７０ＭＰａ；抗拉强度平均为１　０４８ＭＰａ，比标准富余１１８ＭＰａ，伸长率平均值为１８％，比标准富余６％；平均冲击功为１５６Ｊ，断面收缩率平均值５７％，布氏硬度ＨＢ１００／３０００平均１９８，焊接情况良好。

关键词：特厚；合金结构钢板；焊接中图分类号：ＴＧ３３５．５＋１ 文献标识码：Ａ 文章编号：１００１－１４４７（２０１１）０６－００４６－０４Ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｔｈｉｃｋ　ａｌｌｏｙ　ｓｔｒｕｃｔｕｒａｌ　ｓｔｅｅｌ　ｐｌａｔｅ　３０ＣｒＭｏＹＵＡＮ　Ｙｏｎｇ－ｑｉ，ＧＡＯ　Ｚｈａｏ－ｈａｉ，ＴＡＮＧ　Ｚｈｅｎｇ－ｌｅｉ，ＬＩ　Ｚｈｏｎｇ－ｂｏ，ＹＵ　Ｓｈａ，ＬＩ　Ｌｉａｎｇ－ｌｉａｎｇ（Ｔｅｃｈｎｏｌｏｇｙ　Ｃｅｎｔｅｒ　ｏｆ　Ｎａｎｙａｎｇ　Ｈａｎ　Ｙｅ　Ｓｔｅｅｌ　Ｃｏ．Ｌｔｄ．，Ｎａｎｙａｎｇ　４７４５００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｉｃｋ　ａｌｌｏｙ　ｓｔｒｕｃｔｕｒａｌ　ｓｔｅｅｌ　ｐｌａｔｅ　３０ＣｒＭｏ　ｈａｓ　ｂｅｅｎ　ｓｕｃｃｅｓｓｆｕｌｌｙ　ｄｅｖｅｌｏｐｅｄ　ａｎｄｐｕｔ　ｉｎｔｏ　ｂａｔｃｈ　ｐｒｏｄｕｃｔｉｏｎ　ｉｎ　Ｎａｎｙａｎｇ　Ｈａｎ　Ｙｅ　Ｓｔｅｅｌ　Ｃｏ．Ｌｔｄ．Ｔｈｅ　ｐｒｏｄｕｃｔｉｏｎ　ｐｒｏｃｅｓｓｅｓｉｎｃｌｕｄｅ　ｍｏｌｄ　ｃａｓｔｉｎｇ，３　８００ｍｍ　ｍｉｌｌ　ｒｏｌｌｉｎｇ，ｐｌａｔｅ　ｔｅｍｐｅｒｉｎｇ，ｑｕｅｎｃｈｉｎｇ　ａｎｄ　ｈｅａｔｔｒｅａｔｍｅｎｔ，ｅｔｃ．Ｔｈｅ　ｕｌｔｒａｓｏｎｉｃ　ｔｅｓｔ　ｏｆ　ｔｈｅ　ｐｌａｔｅ　ｓｈｏｗｓ　ｔｈａｔ　ａｌｌ　ｉｎｄｅｘｅｓ　ａｒｅ　ｉｎ　ｃｏｍｐｌｉａｎｃｅｗｉｔｈ　ｔｈｅ　ｓｔａｎｄａｒｄ　ｏｆ　ＪＢ／Ｔ　４７３０．３－２００５．Ｔｈｅ　ａｖｅｒａｇｅ　ｙｉｅｌｄ　ｓｔｒｅｎｇｔｈ　ｏｆ　ｓｔｅｅｌ　ｒｅａｃｈｅｓ　９５５ＭＰａ，１７０ＭＰａ　ｈｉｇｈｅｒ　ｔｈａｎ　ｔｈｅ　ｓｔａｎｄａｒｄｓ；Ｔｈｅ　ａｖｅｒａｇｅ　ｔｅｎｓｉｌｅ　ｓｔｒｅｎｇｔｈ　ｉｓ　１　０４８ＭＰａ，１１８ＭＰａ　ｈｉｇｈｅｒ　ｔｈａｎ　ｔｈｅ　ｓｔａｎｄａｒｄ；Ｔｈｅ　ａｖｅｒａｇｅ　ｅｌｏｎｇａｔｉｏｎ　ｉｓ　１８％，６％ｈｉｇｈｅｒ　ｔｈａｎ　ｔｈｅｓｔａｎｄａｒｄ；Ｔｈｅ　ａｖｅｒａｇｅ　ｉｍｐａｃｔ　ｅｎｅｒｇｙ　ｉｓ　１５６Ｊ；Ｔｈｅ　ａｖｅｒａｇｅ　ａｒｅａ　ｓｈｒｉｎｋａｇｅ　ｉｓ　５７％；Ｔｈｅａｖｅｒａｇｅ　Ｂｒｉｎｅｌｌ　ｈａｒｄｎｅｓｓ　ＨＢ１００／３０００ｉｓ　１９８ａｎｄ　ｉｔｓ　ｗｅｌｄｉｎｇ　ｐｅｒｆｏｒｍａｎｃｅ　ｉｓ　ｉｎ　ｇｏｏｄｃｏｎｄｉｔｉｏｎ．Ｋｅｙ　ｗｏｒｄｓ：ｓｕｐｅｒ　ｔｈｉｃｋ；ａｌｌｏｙ　ｓｔｒｕｃｔｕｒａｌ　ｓｔｅｅｌ　ｐｌａｔｅ；ｗｅｌｄｉｎｇ ３０ＣｒＭｏ属于ＣｒＭｏ系列钢，该钢种主要用于中型机械制造、化工工业、汽轮机、锅炉制造等领域，由于其使用的特殊性，对该钢种的各项指标要求较高，使得３０ＣｒＭｏ的研发生产难度较大，尤其是特厚钢板的研发生产难度更大，南阳汉冶特钢有限公司根据客户需求，结合实际工艺装备能力，成功地完成了合金结构钢３０ＣｒＭｏ的研发，既满足了客户需要又拓展了市场需求。

稠油热采工具30CrMo和1Cr13材质的腐蚀试验研究王俊姬;马认琦;鞠少栋;王新涛;王世强【摘要】针对热采作业过程中出现的井口装置腐蚀刺漏、井下工具腐蚀破坏等问题,利用高温高压釜模拟油田实际生产环境进行腐蚀试验.分析30CrMo和1Cr13的腐蚀速率,确定其腐蚀类型,为井口装置和井下工具寿命预测提供依据.研究表明:生产阶段,30CrMo为中度腐蚀,1Cr13为轻微腐蚀;注热阶段,30CrMo为极严重腐蚀,随腐蚀时间延长,平均腐蚀速率减小;注热7d时,1Cr13为极严重腐蚀,且有局部点蚀;注热21d时,1Cr13为严重腐蚀;注热阶段腐蚀产物为Fe3 O4.【期刊名称】《石油矿场机械》【年(卷),期】2019(048)005【总页数】5页(P54-58)【关键词】稠油;热采;工具;腐蚀试验【作者】王俊姬;马认琦;鞠少栋;王新涛;王世强【作者单位】中海油能源发展股份有限公司工程技术分公司,天津300452;中海油能源发展股份有限公司工程技术分公司,天津300452;中海油能源发展股份有限公司工程技术分公司,天津300452;中海油能源发展股份有限公司工程技术分公司,天津300452;中海油能源发展股份有限公司工程技术分公司,天津300452【正文语种】中文【中图分类】TE934.507目前，渤海油区主要采用多元热流体开采方式，发生器注入温度260～280 ℃，井底温度240 ℃左右。

蒸汽吞吐井数较少，井底温度可达330～360℃[1-4]。

渤海旅大、南堡油田在热采井作业过程中，由于热腐蚀和热应力作用[5-6]，热采井口装置出现结构腐蚀刺漏、井下工具(隔离封隔器、生产封隔器等)腐蚀破坏等问题，对热采井生产作业造成较大影响[7-8]。

30CrMo和1Cr13是稠油热采井口装置和井下工具常用材质。

通过研究这两种钢材的高温腐蚀性能，确定工具在热采井内的腐蚀类型和腐蚀速率，推测正常生产的耐腐蚀年限和工作寿命。

钢结构销轴的规格型号钢结构销轴是一种常用于机械设备中的零部件，用于支撑和转动轴承或其他运动部件。

其规格型号的命名通常由直径、长度、材料和其他特殊要求等因素组成。

下面将介绍几种常见的钢结构销轴规格型号。

一、Ф12×100 45#钢结构销轴Ф12×100 45#钢结构销轴是一种直径为12毫米、长度为100毫米的销轴，材料为45#钢。

这种销轴适用于一般机械设备中的连接和转动部件，具有较好的强度和耐磨性能。

二、Ф20×150 40Cr钢结构销轴Ф20×150 40Cr钢结构销轴直径为20毫米，长度为150毫米，材料为40Cr钢。

40Cr钢具有较高的强度和硬度，适用于承受较大负荷和冲击的工作环境。

这种销轴常用于重型机械设备中，如冶金设备、挖掘机等。

三、Ф25×200 20CrMnTi钢结构销轴Ф25×200 20CrMnTi钢结构销轴直径为25毫米，长度为200毫米，材料为20CrMnTi钢。

20CrMnTi钢具有较高的耐磨性和抗腐蚀性，适用于一些特殊工况下的机械设备。

这种销轴常用于化工设备、食品机械等行业。

四、Ф30×250 30CrMo钢结构销轴Ф30×250 30CrMo钢结构销轴直径为30毫米，长度为250毫米，材料为30CrMo钢。

30CrMo钢具有较高的强度和韧性，适用于承受高温和高压的工作环境。

这种销轴常用于石油设备、船舶设备等重要领域。

五、Ф40×300 40CrNiMo钢结构销轴Ф40×300 40CrNiMo钢结构销轴直径为40毫米，长度为300毫米，材料为40CrNiMo钢。

40CrNiMo钢具有优异的耐磨性和抗腐蚀性，适用于一些特殊工况下的重型机械设备。

这种销轴常用于冶金设备、航空设备等行业。

总结起来，钢结构销轴的规格型号是根据直径、长度、材料和特殊要求等因素来命名的。

不同规格型号的销轴适用于不同的机械设备和工作环境，具有各自的特点和优势。

调质合金钢30CrMo的切割与焊接工艺李利霞【摘要】根据30GrMo中碳调质合金钢的性能及焊接性分析,详细阐述了火焰切割裂纹的有效控制方法,以及裂纹对焊缝焊接质量的影响.根据其焊接性,采取预热,分步、对称施焊,焊接过程中及时消除部分焊接应力,控制热输入和及时后热、缓冷等措施,防止冷裂纹的产生,获得了满足质量要求的焊缝,并满足设计尺寸公差要求.采用的装焊工艺已成功应用于产品生产中.【期刊名称】《电焊机》【年(卷),期】2016(046)010【总页数】3页(P77-79)【关键词】预热;切割裂纹;焊接工艺【作者】李利霞【作者单位】中信重工机械股份有限公司焊接工艺研究所,河南洛阳471000【正文语种】中文【中图分类】TG457.11合金结构钢30CrMo通常是在调质状态下使用，调质使钢件具有较高的韧性和强度，具有良好的综合机械性能，多应用于大型工程机械、压力容器、潜艇制造等。

机械制造业中用于较高载荷的焊接结构件，由于工作条件恶劣，要承受压力和运动产生的强烈摩擦，需要有足够的强度和良好的抗疲劳性能，以保证产品的使用寿命。

合金结构钢30CrMo热处理调质硬度HB200～240，钢板采用数控火焰切割方法下料。

在以往钢板切割中，发现中碳钢及合金钢的板越厚越容易产生裂纹，随钢板硬度和厚度的增加，钢板切割边产生裂纹的倾向越大，有热裂纹也有延迟性裂纹，有细小裂纹也有大裂纹，甚至在板厚上出现贯穿性裂纹，严重时使切割零件不能使用。

若钢板带有裂纹参与部件组装、焊接，将影响焊缝质量，甚至影响到钢材使用寿命。

厚度10～80mm的30CrMo合金结构钢调质后变形严重且表面有厚厚的氧化皮、铁锈等，特别是厚度40mm以下钢板变形严重、翘曲不平，为防止钢板切割时产生裂纹，采取以下措施：（1）采用抛丸方法清除钢板表面的氧化皮、铁锈、油污等，防止切割面产生缺口和焊接时焊缝出现氢致裂纹；（2）矫平钢板。

在滚床铺垫的钢板上多次滚压矫平，钢板矫平再切割能使钢板表面距离焰心控制在2～5 mm，实现顺利切割，否则易使切割中断，如距离太远热量不足会中断切割，太近使割嘴与钢板接触灭火迫使切割中断，而且切口边沿易熔化，影响切割质量；（3）切割前预热钢板。
