不锈钢齿轮泵吸空现象及特点

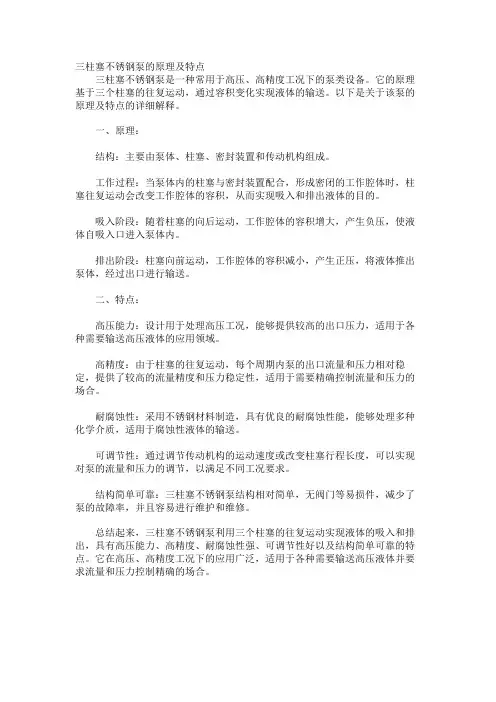

三柱塞不锈钢泵的原理及特点
三柱塞不锈钢泵是一种常用于高压、高精度工况下的泵类设备。

它的原理基于三个柱塞的往复运动，通过容积变化实现液体的输送。

以下是关于该泵的原理及特点的详细解释。

一、原理：
结构：主要由泵体、柱塞、密封装置和传动机构组成。

工作过程：当泵体内的柱塞与密封装置配合，形成密闭的工作腔体时，柱塞往复运动会改变工作腔体的容积，从而实现吸入和排出液体的目的。

吸入阶段：随着柱塞的向后运动，工作腔体的容积增大，产生负压，使液体自吸入口进入泵体内。

排出阶段：柱塞向前运动，工作腔体的容积减小，产生正压，将液体推出泵体，经过出口进行输送。

二、特点：
高压能力：设计用于处理高压工况，能够提供较高的出口压力，适用于各种需要输送高压液体的应用领域。

高精度：由于柱塞的往复运动，每个周期内泵的出口流量和压力相对稳定，提供了较高的流量精度和压力稳定性，适用于需要精确控制流量和压力的场合。

耐腐蚀性：采用不锈钢材料制造，具有优良的耐腐蚀性能，能够处理多种化学介质，适用于腐蚀性液体的输送。

可调节性：通过调节传动机构的运动速度或改变柱塞行程长度，可以实现对泵的流量和压力的调节，以满足不同工况要求。

结构简单可靠：三柱塞不锈钢泵结构相对简单，无阀门等易损件，减少了泵的故障率，并且容易进行维护和维修。

总结起来，三柱塞不锈钢泵利用三个柱塞的往复运动实现液体的吸入和排出，具有高压能力、高精度、耐腐蚀性强、可调节性好以及结构简单可靠的特点。

它在高压、高精度工况下的应用广泛，适用于各种需要输送高压液体并要求流量和压力控制精确的场合。

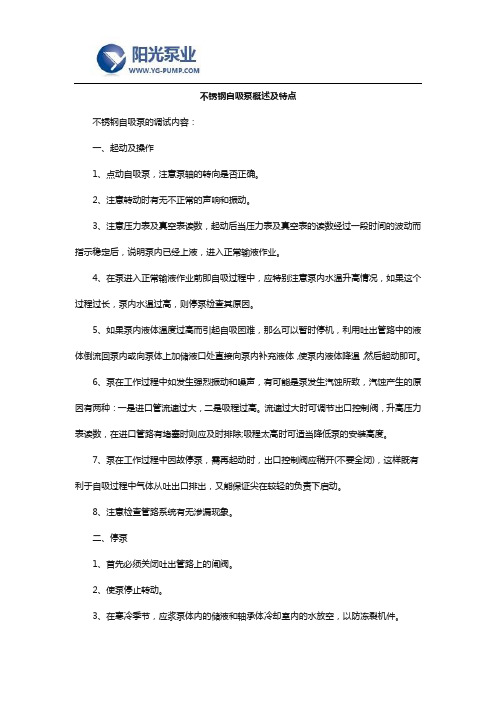

不锈钢自吸泵概述及特点不锈钢自吸泵的调试内容：一、起动及操作1、点动自吸泵，注意泵轴的转向是否正确。

2、注意转动时有无不正常的声响和振动。

3、注意压力表及真空表读数，起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后，说明泵内已经上液，进入正常输液作业。

4、在泵进入正常输液作业前即自吸过程中，应特别注意泵内水温升高情况，如果这个过程过长，泵内水温过高，则停泵检查其原因。

5、如果泵内液体温度过高而引起自吸困难，那么可以暂时停机，利用吐出管路中的液体倒流回泵内或向泵体上加储液口处直接向泵内补充液体，使泵内液体降温，然后起动即可。

6、泵在工作过程中如发生强烈振动和噪声，有可能是泵发生汽蚀所致，汽蚀产生的原因有两种：一是进口管流速过大，二是吸程过高。

流速过大时可调节出口控制阀，升高压力表读数，在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。

7、泵在工作过程中因故停泵，需再起动时，出口控制阀应稍开(不要全闭)，这样既有利于自吸过程中气体从吐出口排出，又能保证尖在较轻的负责下启动。

8、注意检查管路系统有无渗漏现象。

二、停泵1、首先必须关闭吐出管路上的闸阀。

2、使泵停止转动。

3、在寒冷季节，应浆泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。

三、不锈钢自吸泵电机部分1、接通电源后无反应。

多数是电源插头、电源引出线和电机绕组短路所致。

2、难启动或不能启动,且伴有嗡嗡的声音。

检修时可用小竹片按运转方向快速拨动风叶,若电机迅速运转起来,说明是启动电容或启动绕组损坏,应更换相同容量的电容或修理启动绕组;若电机发卡,多是电机和泵头的机械故障,如轴承损坏、叶轮卡死等。

3、电机能运转,但转速慢,且机壳过热、有烧焦臭味。

多数是电机绕组短路所致,应拆开电机,视损坏情况分别采用焊接、跳线、隔离、重绕等措施修复。

4、运转时噪声大、振动大。

多数是轴承损坏或轴承与机壳的配合不当,需拆开电机检查,若是轴承损坏应更换;若轴承跑外圆,可对泵壳的配合面采用錾花处理;若轴承跑内圆,可对电机轴的磨损部位采用錾花处理,磨损严重的,采用先堆焊后车削的方法修复。

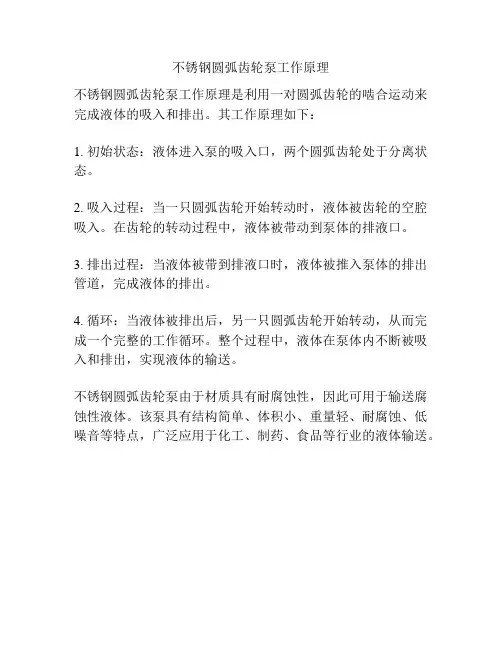

不锈钢圆弧齿轮泵工作原理
不锈钢圆弧齿轮泵工作原理是利用一对圆弧齿轮的啮合运动来完成液体的吸入和排出。

其工作原理如下：
1. 初始状态：液体进入泵的吸入口，两个圆弧齿轮处于分离状态。

2. 吸入过程：当一只圆弧齿轮开始转动时，液体被齿轮的空腔吸入。

在齿轮的转动过程中，液体被带动到泵体的排液口。

3. 排出过程：当液体被带到排液口时，液体被推入泵体的排出管道，完成液体的排出。

4. 循环：当液体被排出后，另一只圆弧齿轮开始转动，从而完成一个完整的工作循环。

整个过程中，液体在泵体内不断被吸入和排出，实现液体的输送。

不锈钢圆弧齿轮泵由于材质具有耐腐蚀性，因此可用于输送腐蚀性液体。

该泵具有结构简单、体积小、重量轻、耐腐蚀、低噪音等特点，广泛应用于化工、制药、食品等行业的液体输送。

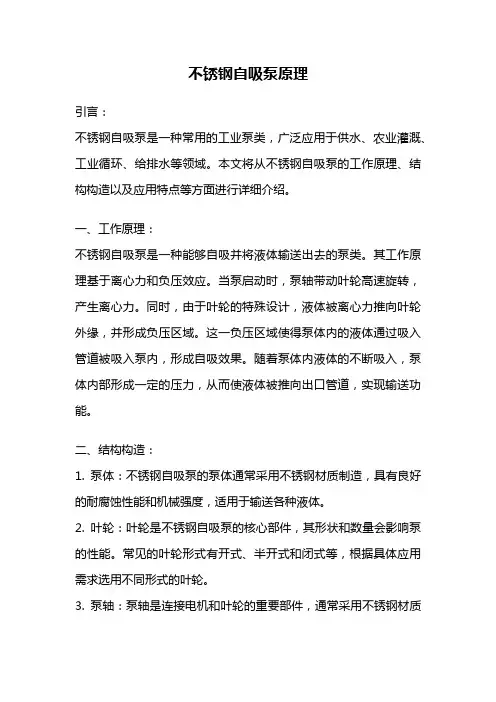

不锈钢自吸泵原理引言：不锈钢自吸泵是一种常用的工业泵类，广泛应用于供水、农业灌溉、工业循环、给排水等领域。

本文将从不锈钢自吸泵的工作原理、结构构造以及应用特点等方面进行详细介绍。

一、工作原理：不锈钢自吸泵是一种能够自吸并将液体输送出去的泵类。

其工作原理基于离心力和负压效应。

当泵启动时，泵轴带动叶轮高速旋转，产生离心力。

同时，由于叶轮的特殊设计，液体被离心力推向叶轮外缘，并形成负压区域。

这一负压区域使得泵体内的液体通过吸入管道被吸入泵内，形成自吸效果。

随着泵体内液体的不断吸入，泵体内部形成一定的压力，从而使液体被推向出口管道，实现输送功能。

二、结构构造：1. 泵体：不锈钢自吸泵的泵体通常采用不锈钢材质制造，具有良好的耐腐蚀性能和机械强度，适用于输送各种液体。

2. 叶轮：叶轮是不锈钢自吸泵的核心部件，其形状和数量会影响泵的性能。

常见的叶轮形式有开式、半开式和闭式等，根据具体应用需求选用不同形式的叶轮。

3. 泵轴：泵轴是连接电机和叶轮的重要部件，通常采用不锈钢材质制造，具有良好的强度和耐腐蚀性能。

4. 导流器：导流器位于叶轮和泵体之间，起到引导液体流动的作用，提高泵的效率。

5. 密封件：不锈钢自吸泵通常采用机械密封或填料密封形式，以防止泵体内的液体泄漏。

三、应用特点：1. 自吸性能好：不锈钢自吸泵具有良好的自吸性能，能够在启动时迅速吸入液体，并开始输送，无需额外的辅助装置。

2. 耐腐蚀性强：由于采用不锈钢材质制造，不锈钢自吸泵具有良好的耐腐蚀性能，适用于输送各种腐蚀性液体。

3. 结构紧凑：不锈钢自吸泵结构紧凑，体积小，占地面积少，便于安装和维护。

4. 运行稳定可靠：不锈钢自吸泵具有较高的运行稳定性和可靠性，能够长时间连续运行，无需频繁维护。

5. 适应性广泛：不锈钢自吸泵适用于各种液体输送，如水、酸、碱等，可广泛应用于供水、农业灌溉、工业循环、给排水等领域。

结论：不锈钢自吸泵凭借其良好的自吸性能、耐腐蚀性强以及结构紧凑等特点，成为工业泵类中的重要设备。

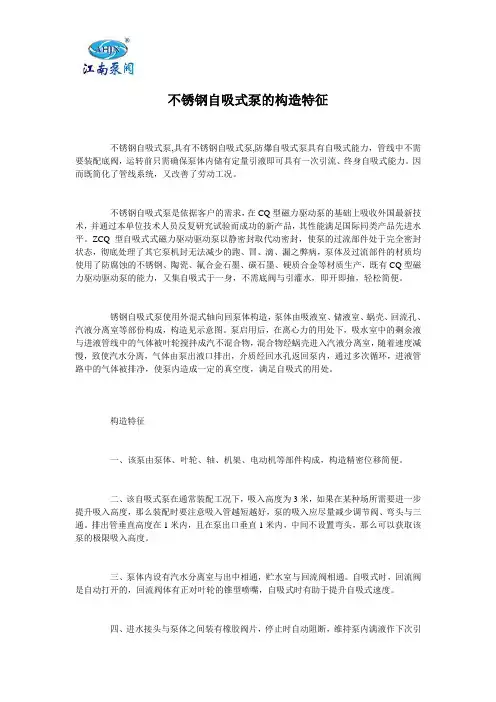

不锈钢自吸式泵的构造特征不锈钢自吸式泵,具有不锈钢自吸式泵,防爆自吸式泵具有自吸式能力，管线中不需要装配底阀，运转前只需确保泵体内储有定量引液即可具有一次引流、终身自吸式能力。

因而既简化了管线系统，又改善了劳动工况。

不锈钢自吸式泵是依据客户的需求，在CQ型磁力驱动泵的基础上吸收外国最新技术，并通过本单位技术人员反复研究试验而成功的新产品，其性能满足国际同类产品先进水平。

ZCQ型自吸式式磁力驱动驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底处理了其它泵机封无法减少的跑、冒、滴、漏之弊病，泵体及过流部件的材质均使用了防腐蚀的不锈钢、陶瓷、氟合金石墨、碳石墨、硬质合金等材质生产，既有CQ型磁力驱动驱动泵的能力，又集自吸式于一身，不需底阀与引灌水，即开即抽，轻松简便。

锈钢自吸式泵使用外混式轴向回泵体构造，泵体由吸液室、储液室、蜗壳、回流孔、汽液分离室等部份构成，构造见示意图。

泵启用后，在离心力的用处下，吸水室中的剩余液与进液管线中的气体被叶轮搅拌成汽不混合物，混合物经蜗壳进入汽液分离室，随着速度减慢，致使汽水分离，气体由泵出液口排出，介质经回水孔返回泵内，通过多次循环，进液管路中的气体被排净，使泵内造成一定的真空度，满足自吸式的用处。

构造特征一、该泵由泵体、叶轮、轴、机架、电动机等部件构成，构造精密位移简便。

二、该自吸式泵在通常装配工况下，吸入高度为3米，如果在某种场所需要进一步提升吸入高度，那么装配时要注意吸入管越短越好，泵的吸入应尽量减少调节阀、弯头与三通。

排出管垂直高度在1米内，且在泵出口垂直1米内，中间不设置弯头，那么可以获取该泵的极限吸入高度。

三、泵体内设有汽水分离室与出中相通，贮水室与回流阀相通。

自吸式时，回流阀是自动打开的，回流阀体有正对叶轮的锥型喷嘴，自吸式时有助于提升自吸式速度。

四、进水接头与泵体之间装有橡胶阀片，停止时自动阻断，维持泵内满液作下次引液之用。

五、泵的进口下端，设有放液口,扭开放液口封盖,泵内液料即能放净。

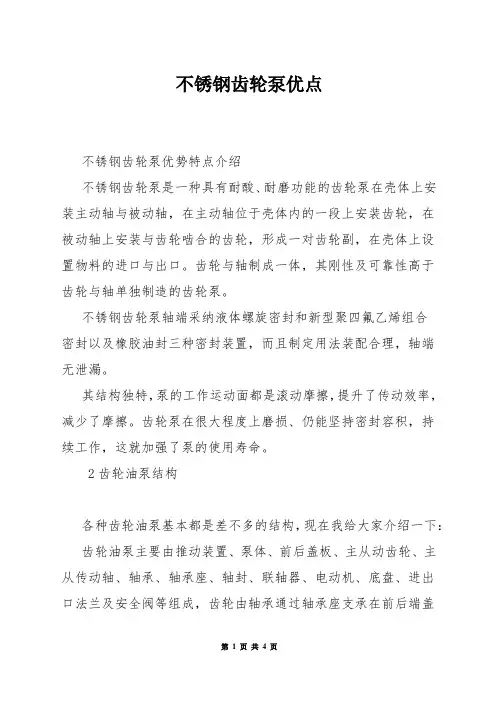

不锈钢齿轮泵优点不锈钢齿轮泵优势特点介绍不锈钢齿轮泵是一种具有耐酸、耐磨功能的齿轮泵在壳体上安装主动轴与被动轴，在主动轴位于壳体内的一段上安装齿轮，在被动轴上安装与齿轮啮合的齿轮，形成一对齿轮副，在壳体上设置物料的进口与出口。

齿轮与轴制成一体，其刚性及可靠性高于齿轮与轴单独制造的齿轮泵。

不锈钢齿轮泵轴端采纳液体螺旋密封和新型聚四氟乙烯组合密封以及橡胶油封三种密封装置，而且制定用法装配合理，轴端无泄漏。

其结构独特，泵的工作运动面都是滚动摩擦，提升了传动效率，减少了摩擦。

齿轮泵在很大程度上磨损、仍能坚持密封容积，持续工作，这就加强了泵的使用寿命。

2齿轮油泵结构各种齿轮油泵基本都是差不多的结构，现在我给大家介绍一下：齿轮油泵主要由推动装置、泵体、前后盖板、主从动齿轮、主从传动轴、轴承、轴承座、轴封、联轴器、电动机、底盘、进出口法兰及安全阀等组成，齿轮由轴承通过轴承座支承在前后端盖上，推动装置联接于主动轴上，油封起着主动轴转动时的密封作用。

电动机的转动通过联轴器传递到泵的主动齿轮及推动装置，使齿轮泵及推动装置同时工作。

该泵采纳固定式结构，均设有安全溢流机构，当超负荷时油液自动循环。

其进油方向在电机轴与油泵主轴轴线方向，从电机往泵头看，流体方向为左进右出。

其具有体积小，外型美观，性能稳定，结构紧凑，轮齿脉动冲击值低、运行振动小，低噪音，安全可靠，维护保养方便等优点。

3齿轮泵填料齿轮泵填料密封的装配齿轮泵填料的装配质量关于填料筒的密封效果有很大的关系。

填料装配中应注意如下几点:(1)切割填料时，好将填料绕在与泵轴(轴套)同直径的圆棒上切割，以保证尺寸的正确，切口平行。

切口应整齐，无松散(2)压装时，每个填料圈都应涂上润滑脂，并单独压入填料筒内。

填料圈的切口应互相错开，一般相邻填料圈的接口应交错1200.(3)液封环对准液封管。

合计到装上填料压盖后，填料要压缩，液封环可让它往外靠3~ 5mm。

这样，在装上填料压盖后，液封环就可以基本对准液封管。

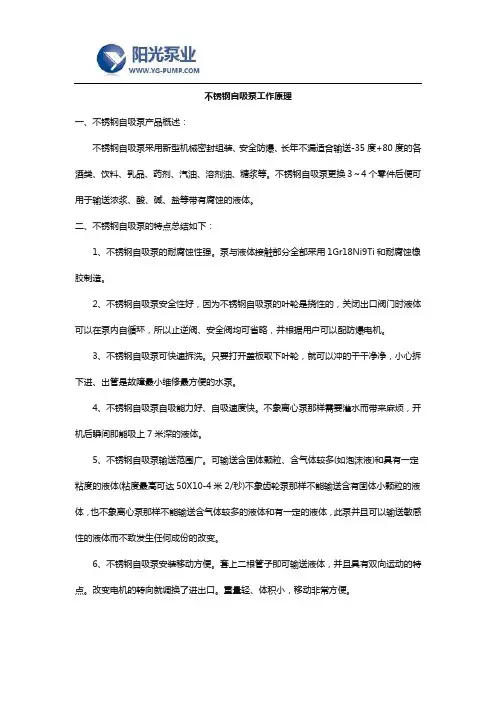

不锈钢自吸泵工作原理一、不锈钢自吸泵产品概述：不锈钢自吸泵采用新型机械密封组装、安全防爆、长年不漏适合输送-35度+80度的各酒类、饮料、乳品、药剂、汽油、溶剂油、糖浆等。

不锈钢自吸泵更换3～4个零件后便可用于输送浓浆、酸、碱、盐等带有腐蚀的液体。

二、不锈钢自吸泵的特点总结如下：1、不锈钢自吸泵的耐腐蚀性强。

泵与液体接触部分全部采用1Gr18Ni9Ti和耐腐蚀橡胶制造。

2、不锈钢自吸泵安全性好，因为不锈钢自吸泵的叶轮是挠性的，关闭出口阀门时液体可以在泵内自循环，所以止逆阀、安全阀均可省略，并根据用户可以配防爆电机。

3、不锈钢自吸泵可快速拆洗。

只要打开盖板取下叶轮，就可以冲的干干净净，小心拆下进、出管是故障最小维修最方便的水泵。

4、不锈钢自吸泵自吸能力好、自吸速度快。

不象离心泵那样需要灌水而带来麻烦，开机后瞬间即能吸上7米深的液体。

5、不锈钢自吸泵输送范围广。

可输送含固体颗粒、含气体较多(如泡沫液)和具有一定粘度的液体(粘度最高可达50X10-4米2/秒)不象齿轮泵那样不能输送含有固体小颗粒的液体，也不象离心泵那样不能输送含气体较多的液体和有一定的液体，此泵并且可以输送敏感性的液体而不致发生任何成份的改变。

6、不锈钢自吸泵安装移动方便。

套上二根管子即可输送液体，并且具有双向运动的特点。

改变电机的转向就调换了进出口。

重量轻、体积小，移动非常方便。

三、JMZ型不锈钢自吸酒泵安装与拆装：安装1、泵可按"泵外形安装尺寸表"进行打基础和确定底脚螺栓位巧。

但是最好等泵运到现声后按底座尺寸进行施工。

2、自吸式磁力泵装于基础上，可用垫铁调整机组水平，用水平仪检查还将和电机轴的水平、要重新检查和调整泵轴心和电机轴心的同心度，用刀口平尺和塞尺检和联轴器外圆、上、下、左、右的差数均不得超过0.15毫米。

两联轴器端面间偏差不超过0.2毫米。

3、不应用泵承受管路重量，管路得量应有管路支撑设备承受。

4、按装结束应用手转动联轴器看是否轻松灵活，有无卡滞现象。

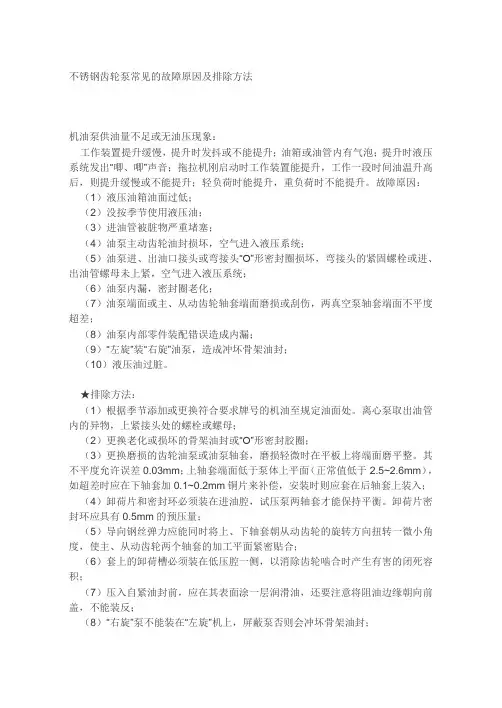

不锈钢齿轮泵常见的故障原因及排除方法机油泵供油量不足或无油压现象：工作装置提升缓慢，提升时发抖或不能提升；油箱或油管内有气泡；提升时液压系统发出“唧、唧”声音；拖拉机刚启动时工作装置能提升，工作一段时间油温升高后，则提升缓慢或不能提升；轻负荷时能提升，重负荷时不能提升。

故障原因：（1）液压油箱油面过低；（2）没按季节使用液压油；（3）进油管被脏物严重堵塞；（4）油泵主动齿轮油封损坏，空气进入液压系统；（5）油泵进、出油口接头或弯接头“O”形密封圈损坏，弯接头的紧固螺栓或进、出油管螺母未上紧，空气进入液压系统；（6）油泵内漏，密封圈老化；（7）油泵端面或主、从动齿轮轴套端面磨损或刮伤，两真空泵轴套端面不平度超差；（8）油泵内部零件装配错误造成内漏；（9）“左旋”装“右旋”油泵，造成冲坏骨架油封；（10）液压油过脏。

★排除方法：（1）根据季节添加或更换符合要求牌号的机油至规定油面处。

离心泵取出油管内的异物，上紧接头处的螺栓或螺母；（2）更换老化或损坏的骨架油封或“O”形密封胶圈；（3）更换磨损的齿轮油泵或油泵轴套，磨损轻微时在平板上将端面磨平整。

其不平度允许误差0.03mm；上轴套端面低于泵体上平面（正常值低于2.5~2.6mm），如超差时应在下轴套加0.1~0.2mm铜片来补偿，安装时则应套在后轴套上装入；（4）卸荷片和密封环必须装在进油腔，试压泵两轴套才能保持平衡。

卸荷片密封环应具有0.5mm的预压量；（5）导向钢丝弹力应能同时将上、下轴套朝从动齿轮的旋转方向扭转一微小角度，使主、从动齿轮两个轴套的加工平面紧密贴合；（6）套上的卸荷槽必须装在低压腔一侧，以消除齿轮啮合时产生有害的闭死容积；（7）压入自紧油封前，应在其表面涂一层润滑油，还要注意将阻油边缘朝向前盖，不能装反；（8）“右旋”泵不能装在“左旋”机上，屏蔽泵否则会冲坏骨架油封；（9）在装泵盖前，须向泵壳内倒入少量机油，并用手转动啮合齿轮；（10）在装好油泵盖未拧紧螺栓之前，应检查泵盖和泵体之间的间隙，是否在0. 3~0.6mm之间，若间隙过小，应更换大密封圈和卸压件。
