线路保护讲义

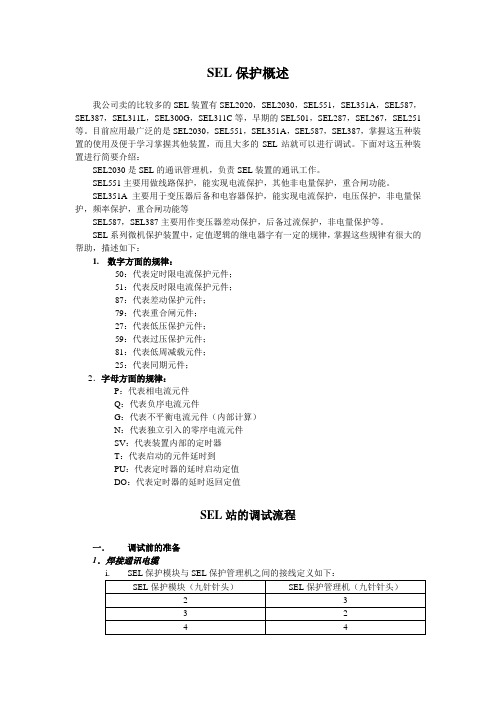

SEL保护概述我公司卖的比较多的SEL装置有SEL2020，SEL2030，SEL551，SEL351A，SEL587，SEL387，SEL311L，SEL300G，SEL311C等，早期的SEL501，SEL287，SEL267，SEL251等。

目前应用最广泛的是SEL2030，SEL551，SEL351A，SEL587，SEL387，掌握这五种装置的使用及便于学习掌握其他装置，而且大多的SEL站就可以进行调试。

下面对这五种装置进行简要介绍：SEL2030是SEL的通讯管理机，负责SEL装置的通讯工作。

SEL551主要用做线路保护，能实现电流保护，其他非电量保护，重合闸功能。

SEL351A主要用于变压器后备和电容器保护，能实现电流保护，电压保护，非电量保护，频率保护，重合闸功能等SEL587，SEL387主要用作变压器差动保护，后备过流保护，非电量保护等。

SEL系列微机保护装置中，定值逻辑的继电器字有一定的规律，掌握这些规律有很大的帮助，描述如下：1.数字方面的规律：50：代表定时限电流保护元件；51：代表反时限电流保护元件；87：代表差动保护元件；79：代表重合闸元件；27：代表低压保护元件；59：代表过压保护元件；81：代表低周减载元件；25：代表同期元件；2．字母方面的规律：P：代表相电流元件Q：代表负序电流元件G：代表不平衡电流元件（内部计算）N：代表独立引入的零序电流元件SV：代表装置内部的定时器T：代表启动的元件延时到PU：代表定时器的延时启动定值DO：代表定时器的延时返回定值SEL站的调试流程一．调试前的准备1．焊接通讯电缆保护装置在保护装置侧还需要把7，8针短接。

2将装置定值中的RID改成调度编号或柜号（要求全站唯一），这样在配参数时可自动保存在SEL2030中，对比较大的站，可以避免通讯电缆太多出现混乱，根据各个站的情况来区别对待。

3．组网DF3610（或其它通讯管理机）通过RS232串口方式采用MODBUS规约同SEL 保护管理机（本文约定SEL2030）通讯，SEL保护管理机通过点对点RS232串口方式采用SEL规约与SEL模块通讯。

110kV变电站二次回路讲义年月日目录前言 (1)第一章微机保护的工作方式 (1)1.继电保护技术的发展 (1)2.微机保护的工作方式 (1)2.1开入 (1)2.2开出 (1)3.微机保护、测控与操作箱 (2)第二章电流互感器和电压互感器 (3)1.电流互感器1.1 5A还是1A? (3)1.2 10P10、0.5还是0.2S？ (3)1.3 星形还是三角形？ (3)1.4 A、C还是A、B、C？ (3)1.5 接地还是不接地？ (4)2.电压互感器 (4)2.1 V-V、星形还是开口三角? (4)2.2 开关场还是主控室？ (5)2.3 重动还是并列? (6)第三章断路器的控制--综述 (8)2.110kV六氟化硫（SF6）断路器 (8)2.1操作机构 (8)2.2合闸回路 (10)2.3跳闸回路 (12)2.4辅助回路 (12)3.LFP-941A的操作箱 (12)3.1合闸回路 (14)3.2跳闸回路 (15)3.3“防跳”回路 (15)3.4断路器操作闭锁回路 (16)4.35kV真空/六氟化硫断路器 (17)4.1ZW30-40.5真空断路器 (17)第四章110kV线路保护二次接线--综述 (22)1.综述 (22)1.1RCS-941A (22)1.2CSI-200E (22)2.RCS-941A (22)2.2电源回路 (22)2.3电流回路 (23)2.4电压回路 (23)2.6出口回路 (24)2.7操作回路 (26)3.CSI-200E (26)3.2主要技术指标 (26)3.3电流电压回路 (26)3.4控制回路 (27)第五章110kV主变保护二次接线--综述 (29)2.RCS-9671 (29)2.2电流回路 (30)2.3出口回路 (31)3.RCS-9681＆RCS-9682 (32)3.2电流回路 (32)3.3出口回路 (33)3.3出口回路 (34)4.RCS-9661 (35)4.2非电量保护起动回路 (35)第六章备自投装置二次接线 (37)1.综述 (37)2.CSB-21A (37)2.2输入与输出 (37)2.3动作分析 (39)第七章110kV外桥的保护配置 (41)1.综述 (41)2.系统接线 (42)3.保护配置 (43)4.110kV外桥线路保护 (43)第八章10kV开关柜专题--10kV出线柜 (49)1、综述 (49)2、10kV电缆出线中置柜的二次接线 (49)2.1继电器室 (50)2.2断路器室 (50)2.3 RCS-9611A (53)2.4 KZN1-12-04开关柜 (55)3、XGN开关柜的二次接线 (60)第九章电气联锁回路 (61)1、联锁的概念 (61)2、10kV分段断路器与主变10kV进线断路器的联锁 (61)3、GIS电动机构的联锁 (62)4、闭锁的概念 (64)第十章220kV线路保护二次回路--综述 (66)1.分相操作： (66)2.两个跳闸回路： (66)3.操作回路分析 (67)第十一章插补3--备自投装置二次接线 (70)1、概述 (70)2、PT重动 (70)3、电压并列 (71)4、内桥接线的备自投 (72)4.1进线备自投 (72)4.2桥备自投 (72)5、电压接线出现的问题 (73)第十二章插补4---TWJ接线对“控制信号回路断线”的影响 (76)前言目前，在针对电力系统电力专业的培训教材中，关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。

vivi电力培训机构继电保护讲义vivi电力培训机构继电保护讲义1. 引言在现代社会中，电力供应已成为人们生活中不可或缺的一部分。

然而，电力系统运行中的各种问题和故障，给人们的生活和生产带来了巨大的损失。

为了保障电力系统的正常运行，实施继电保护是至关重要的。

继电保护是一种专门设计用于检测和定位电力系统中异常情况的技术，它能够及时切除故障部分，从而保护整个系统。

2. 继电保护的概念和原理继电保护是指利用继电器和相关设备，通过对电力系统状态的监测和判断，实现对异常情况的检测、切除和隔离的技术措施。

其基本工作原理是当电力系统中出现故障时，继电器能够在极短的时间内感知到异常情况，并通过传递信号来切除故障部分。

继电保护的主要任务包括：故障检测、定位、切除故障和隔离故障。

3. 继电保护的分类继电保护可以按照应用对象的不同进行分类。

常见的分类方式包括：线路继电保护、变压器继电保护、电动机保护、母线保护和发电机保护等。

每个分类下都包含了特定的保护原理和技术手段，在电力系统的各个环节起到至关重要的作用。

4. 继电保护的工作流程继电保护的工作流程包括：状态监测、信号传递、故障检测、判断和操作执行等几个关键步骤。

从状态监测开始，继电保护设备不断地对电力系统的状态进行监测，一旦检测到异常情况，将产生相应的信号传递给继电器。

继电器通过对信号的判断和分析，确定是否存在故障，并采取相应的操作措施，例如切除故障电路或隔离故障部分。

5. vivi电力培训机构介绍vivi电力培训机构是一家专门致力于电力系统相关知识培训的机构。

通过在继电保护领域的深入研究和丰富的实践经验，vivi电力培训机构已经成为行业内的知名机构。

其培训内容包括继电保护概论、继电保护设备的选型和应用、继电保护的操作和维护等多个方面，旨在帮助学员全面掌握继电保护相关知识和技能。

6. 继电保护的挑战和前景随着电力系统的不断发展和升级，继电保护也面临着新的挑战和前景。

光纤保护通道及自环试验-培训讲义-课件(一)光纤保护通道及自环试验-培训讲义-课件一、光纤保护通道的概念光纤保护通道是为了提高光纤通信的可靠性而设计的一种重要的系统保护机制，其作用主要是在网络中断时自动地将主用光纤通路和备用光纤通路之间切换。

也就是当主道路发生故障时候，备道路将自动接替主要的数据传输任务。

二、光纤保护通道的工作原理光纤保护通道的工作原理主要有以下两个步骤：1.自动检测故障系统会不定时地对光纤传输链路的质量进行监测，一旦发现主通道出现了故障，备用通道便会自动接管通道任务，确保数据流向正常。

2.切换到备用通道当主通道跳闸之后，会通过监测到主通道的信号减弱来触发切换，自动向备用通道转接数据。

这个过程不会影响正常数据传输，也不需要人工干预，相对于传统的切换方式，有更好的自动化性能。

三、自环试验基础自环试验是指在测试光纤路线时使用同一端口发送和接收信号，相当于将信号循环回自身，用于确定线路的功能状态和性能指标。

四、自环试验的流程1.准备工作：①确定自环测试所使用的光模块，光模块应与测试点的传输速率相匹配。

②检查连接线、接口和其他外部设备，以确保其与自环测试的光模块兼容。

③设置测试仪器参数，如发送功率、接收灵敏度等。

2.进行自环测试：①将连通测试设备的发送端口与接收端口连通，形成一个光回路。

②在发送段发送一个数据包，以接收段接收到相应的数据包为测试成功。

③对测试结果进行分析或记录，包括接收到的数据包个数、丢失率和延迟等指标。

五、总结光纤保护通道和自环试验是光纤通信中非常重要的保障机制，在网络设备的检测和维护中起着至关重要的作用。

通过对光纤保护通道和自环试验的了解，能够加深我们对网络设备的掌握，提高网络通信的效率，更好地服务于广大用户。

继电保护课教案（№3）授课教师：钱嘉浙西电力教育培训中心课时教案授课时间：2010年1月日第三章RCS－941A(B)输电线路保护第一节RCS－941A线路保护装置一、装置的应用RCS－941A(B)为由微机实现的数字式高压线路成套快速变化装置。

它包括完整的三段相间和接地距离及四段零序方向过流保护。

RCS-941B还包括复合式距离方向元件和零序方向元件为主体的纵联保护，由工频变化量距离元件构成的快速Ⅰ段保护。

RCS－941A用于无特珠要求的110KV高压输电线路。

RCS－941B用于要求全线快速跳闸的110KV高压输电线路。

二、装置的整体结构装置的正面面板布置图。

装置的背面面板布置图。

具体硬件模块图见图各插件原理说明组成装置的插件有：电源插件（DC）、交流插件（AC）、低通滤波器（LPF），CPU插件（CPU）、通信插件（COM）、24V 光耦插件（OPT）、跳闸出口插件（OUT）、操作回路插件（SWI）、电压切换插件（YQ）、显示面板（LCD）。

输入电流电压先经隔离互感器传变至二侧，成为小信号电压，然后一组进入VFC插件，将电压信号经压频变换器转换为频率信号，供CPU1,CPU2作保护测量另一组信号进入MONI(CPU3)插件，由内部数模转换后作装置总起动元件。

1、直流电源模件（DC）作用是将220V（或110V）直流电压变换成能满足各元件要求的弱电电源电压，有±12V、两路+24V、+5V电压。

±12V供运算放大器用，一路+24V供信号、出口继电器用，另一路供光耦用，+5V为CPU使用。

2、交流输入模件(AC)作用是将电压或电流变换成满足模/数变换器量程的电压。

（电力系统的过压对数据采集系统有干扰作用，所以这一环节要采取一定的过电压防护措施和干扰抑制措施）交流电压互感器的变比时15：1共四组，为A,B,C三相母线电压和线路电压。

U A 、U B 、U C 为三相电压输入，额定电压为 100 /√3 V；U X 为重合闸中检无压、检同期元件用的电压输入，额定电压为 100V 或 100 / √3V，当输入电压小于30V 时，检无压条件满足，当输入电压大于40V时，检同期中有压条件满足；如重合闸不投或不检重合，则该输入电压可以不接。
