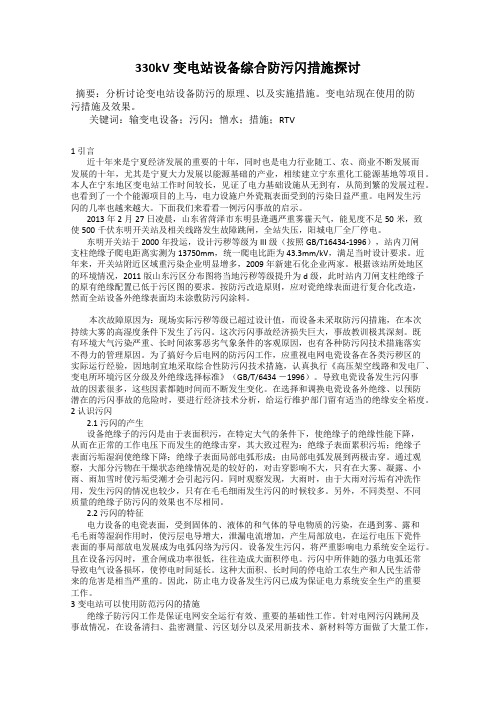

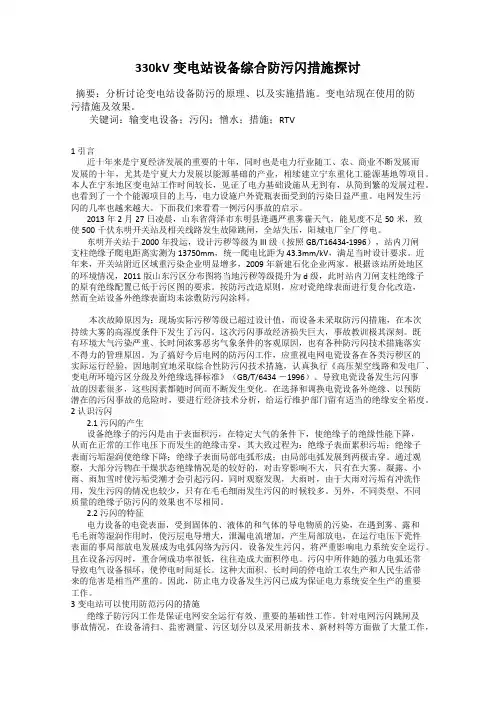

330kV变电站设备综合防污闪措施探讨摘要：分析讨论变电站设备防污的原理、以及实施措施。

变电站现在使用的防污措施及效果。

关键词：输变电设备；污闪；憎水；措施；RTV1 引言近十年来是宁夏经济发展的重要的十年，同时也是电力行业随工、农、商业不断发展而发展的十年，尤其是宁夏大力发展以能源基础的产业，相续建立宁东重化工能源基地等项目。

本人在宁东地区变电站工作时间较长，见证了电力基础设施从无到有，从简到繁的发展过程。

也看到了一个个能源项目的上马，电力设施户外瓷瓶表面受到的污染日益严重。

电网发生污闪的几率也越来越大。

下面我们来看看一例污闪事故的启示。

2013年2月27日凌晨，山东省菏泽市东明县逢遇严重雾霾天气，能见度不足50米，致使500千伏东明开关站及相关线路发生故障跳闸，全站失压，阳城电厂全厂停电。

东明开关站于2000年投运，设计污秽等级为III级（按照GB/T16434-1996），站内刀闸支柱绝缘子爬电距离实测为13750mm，统一爬电比距为43.3mm/kV，满足当时设计要求。

近年来，开关站附近区域重污染企业明显增多，2009年新建石化企业两家。

根据该站所处地区的环境情况，2011版山东污区分布图将当地污秽等级提升为d级，此时站内刀闸支柱绝缘子的原有绝缘配置已低于污区图的要求。

按防污改造原则，应对瓷绝缘表面进行复合化改造，然而全站设备外绝缘表面均未涂敷防污闪涂料。

本次故障原因为：现场实际污秽等级已超过设计值，而设备未采取防污闪措施，在本次持续大雾的高湿度条件下发生了污闪。

这次污闪事故经济损失巨大，事故教训极其深刻。

既有环境大气污染严重、长时间浓雾恶劣气象条件的客观原因，也有各种防污闪技术措施落实不得力的管理原因。

为了搞好今后电网的防污闪工作，应重视电网电瓷设备在各类污秽区的实际运行经验，因地制宜地采取综合性防污闪技术措施，认真执行《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》（GB/T/6434 －1996）。

输变电设备的防污闪电力设备的电瓷表面，受到固体的、液体的和气体的导电物质的污染，在遇到雾、露和毛毛雨等湿润作用时，使污层电导增大，泄漏电流增加，产生局部放电，在运行电压下瓷件表面的局部放电发展成为电弧闪络，这种闪络称为污闪。

设备发生污闪，将严重影响电力系统安全运行。

且在设备污闪时，重合闸成功率很低，往往造成大面积停电。

污闪中所伴随的强力电弧还常导致电气设备损坏，使停电时间延长。

这种大面积、长时间的停电给工农业生产和人民生活带来的危害是相当严重的。

因此，防止电力设备发生污闪已成为保证电力系统安全生产的重要工作。

2防污机理在输变电设备瓷件上，采用硅橡胶增爬裙和RTV涂料的防污机理，可以从憎水性能、电压分布、污闪电压、阻弧效益、自洁能力等几个方面加以分析。

具体防污机理如下：(1)憎水性能好。

硅橡胶伞裙和RTV涂料都具有极强的憎水性，在这两种材料表面上的水分形成了水滴，污层难于湿润，不易形成连续的导电层，从而改善了组合绝缘介质的表面状况，使加有伞裙并涂刷RTV涂料后的绝缘子表面泄漏电流甚小，改善了污闪特性。

(2)电压分布均匀。

由于硅橡胶和RTV涂料都具有很强的憎水性，难以形成连续的导电层，所以不会出现电压分布不均，形成伞裙跳弧现象。

(3)污闪电压高。

加装伞裙改变了绝缘子形状，延长了电弧通道。

试验观测在加伞裙前绝缘子污闪路径是直线，而加装防污裙后，其闪络路径是过伞裙呈曲折形状，路径远比直线长，所以污闪电压高。

同时，加装硅橡胶增爬裙可增加瓷件的爬距，如在ZS-110/400支柱绝缘子加装一个GQB-190/290伞裙，可增加爬距8.2%，加装两个伞裙可增加爬距16%，这是变电所绝缘子增爬的有效措施。

(4)阻弧效应大。

利用硅橡胶的大盘径切断"污水桥"，防止春雨造成的"桥络"事故，还可防止绝缘子在覆冰、融冰过程中的冰闪事故。

同时，在上下法兰附近加装大盘径伞裙起屏障作用，能阻止电弧发生、发展。

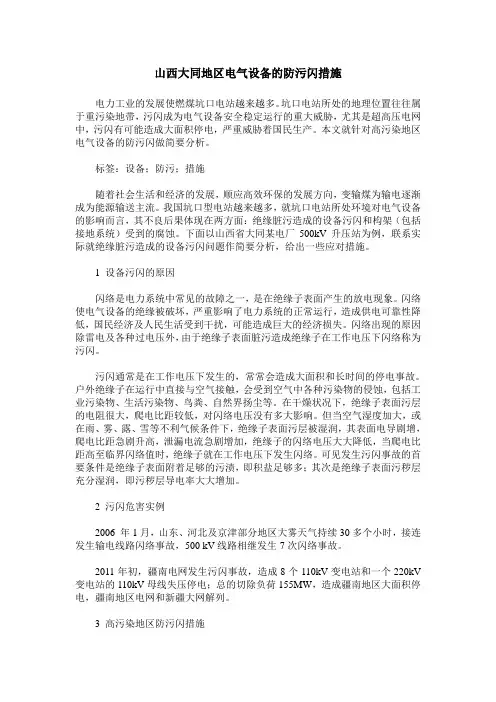

山西大同地区电气设备的防污闪措施电力工业的发展使燃煤坑口电站越来越多。

坑口电站所处的地理位置往往属于重污染地带，污闪成为电气设备安全稳定运行的重大威胁，尤其是超高压电网中，污闪有可能造成大面积停电，严重威胁着国民生产。

本文就针对高污染地区电气设备的防污闪做简要分析。

标签：设备；防污；措施随着社会生活和经济的发展，顺应高效环保的发展方向，变输煤为输电逐渐成为能源输送主流。

我国坑口型电站越来越多，就坑口电站所处环境对电气设备的影响而言，其不良后果体现在两方面：绝缘脏污造成的设备污闪和构架（包括接地系统）受到的腐蚀。

下面以山西省大同某电厂500kV升压站为例，联系实际就绝缘脏污造成的设备污闪问题作简要分析，给出一些应对措施。

1 设备污闪的原因闪络是电力系统中常见的故障之一，是在绝缘子表面产生的放电现象。

闪络使电气设备的绝缘被破坏，严重影响了电力系统的正常运行，造成供电可靠性降低，国民经济及人民生活受到干扰，可能造成巨大的经济损失。

闪络出现的原因除雷电及各种过电压外，由于绝缘子表面脏污造成绝缘子在工作电压下闪络称为污闪。

污闪通常是在工作电压下发生的，常常会造成大面积和长时间的停电事故。

户外绝缘子在运行中直接与空气接触，会受到空气中各种污染物的侵蚀，包括工业污染物、生活污染物、鸟粪、自然界扬尘等。

在干燥状况下，绝缘子表面污层的电阻很大，爬电比距较低，对闪络电压没有多大影响。

但当空气湿度加大，或在雨、雾、露、雪等不利气候条件下，绝缘子表面污层被湿润，其表面电导剧增，爬电比距急剧升高，泄漏电流急剧增加，绝缘子的闪络电压大大降低，当爬电比距高至临界闪络值时，绝缘子就在工作电压下发生闪络。

可见发生污闪事故的首要条件是绝缘子表面附着足够的污渍，即积盐足够多；其次是绝缘子表面污秽层充分湿润，即污秽层导电率大大增加。

2 污闪危害实例2006 年1月，山东、河北及京津部分地区大雾天气持续30多个小时，接连发生输电线路闪络事故，500 kV线路相继发生7次闪络事故。

电缆附件防止高压污闪的措施一、污闪故障的产生污闪是对供电可靠性危害极大的频发性事故，多发生在秋末冬初和冬末初春季节。

在输电线路经过的地区，污闪事故的发生和污秽源性质及污染程度有关。

工厂排出的煤尘，主要成分含氧化硅、氧化硫和铝，水泥厂排放的灰尘主要是氧化硅和氧化钙，沿海地区及盐场附近的盐雾主要含氯化钠，化工厂的氨气，这些含导电性颗粒的烟尘和化学性污秽源附着在绝缘子表面，将使绝缘水平降低。

污闪事故的发生还与气候条件有关。

因为干燥天气，污垢表面电阻较大不易形成闪络。

大雨天气，污垢被雨水冲掉，闪络机率也小。

而大雾、细雨和溶雪天气，空气湿度很大，绝缘子表面污垢吸潮，某些溶于水的物质发生分解，使表面电阻大大降低，放电电压下降。

在过电压下，有时甚至在正常工作电压下发生局部放电，造成污闪事故。

二、污闪故障的防止1、要正确了解线路通过地区的大气污秽程度和污秽性质，正确划分各地区的污秽区，以便为防污闪工作提供可靠依据，合理选择电缆附件的爬电距离。

2、坚持定期对设备外绝缘表面的盐密测量、污秽调查和运行巡视，及时根据变化情况采取防污闪措施和完善污秽区分布图，做好防污闪的基础工作。

3、坚持适时的、保证质量的清扫，在停电检修时，进行终端绝缘表面的清洁。

4、当运行设备的泄漏比距不能满足安全运行的要求时，可采取增加绝缘子片数、采用RTV涂料及硅橡胶增爬裙等措施。

5、硅橡胶复合伞裙具有很强的抗污闪能力，可以有效地防止输电线路的污闪事故，可根据污秽段情况采用，并密切注意其端头密封质量和控制鸟粪闪络。

6、按照地方污秽情况，可在电缆终端接线端子位置加装均匀罩，降低端子位置的尖端放电。

7、室内设备外绝缘爬距要符合《户内设备技术条件》，并适时安排清扫，严重潮湿的地区要提高爬距。

8、开关室应装排风机，门、窗应能防止水汽、灰尘、烟气等污染物的进人，保证开关室内干燥、干净。

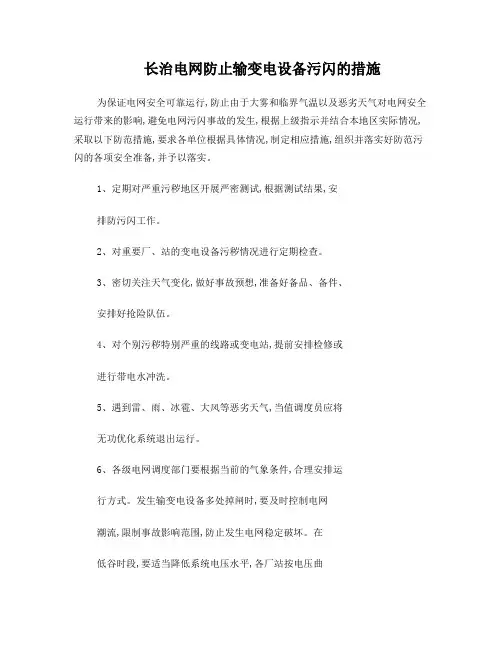

长治电网防止输变电设备污闪的措施为保证电网安全可靠运行,防止由于大雾和临界气温以及恶劣天气对电网安全运行带来的影响,避免电网污闪事故的发生,根据上级指示并结合本地区实际情况,采取以下防范措施,要求各单位根据具体情况,制定相应措施,组织并落实好防范污闪的各项安全准备,并予以落实。

1、定期对严重污秽地区开展严密测试,根据测试结果,安排防污闪工作。

2、对重要厂、站的变电设备污秽情况进行定期检查。

3、密切关注天气变化,做好事故预想,准备好备品、备件、安排好抢险队伍。

4、对个别污秽特别严重的线路或变电站,提前安排检修或进行带电水冲洗。

5、遇到雷、雨、冰雹、大风等恶劣天气,当值调度员应将无功优化系统退出运行。

6、各级电网调度部门要根据当前的气象条件,合理安排运行方式。

发生输变电设备多处掉闸时,要及时控制电网潮流,限制事故影响范围,防止发生电网稳定破坏。

在低谷时段,要适当降低系统电压水平,各厂站按电压曲线下限运行,减少闪络几率。

7、各厂站运行人员要加强设备巡视,尤其在阴雨天气做好事故预想,遇有事故,要按照现场规程和调度指令迅速处理。

8、大户所要加强对所辖用户站内用电设备管理及清扫工作,防止因瓷瓶表面污秽导致在雨加雪及大雾天气时引起的闪络,造成系统设备故障。

9、用电营业部门要向重要用户通报电网安全情况,督促其做好相应准备工作,做好事故预想,落实自保措施。

10、各发电厂、变电站、县级调度值班人员如发现本地天气变化(雨、雪、风、雷等天气)可能对电气设备的正常运行造成影响的,必须及时向地调值班员汇报,并严格遵守调度纪律,发生事故后,在迅速处理的同时,要及时上报。

11、根据当地天气情况,在征得地调值班员同意后,尽量限压运行,以减少闪络事故发生。

长治电网防止误操作的措施1、认真执行准军事化交接班、防止因错交或漏交造成对系统运行方式、检修方式不清,从而导致误操作。

2、新设备投运前会同方式人员认真制定启动送电方案,并经公司领导及有关科室会签后执行,防止调度员对现场设备不熟悉导致误操作。

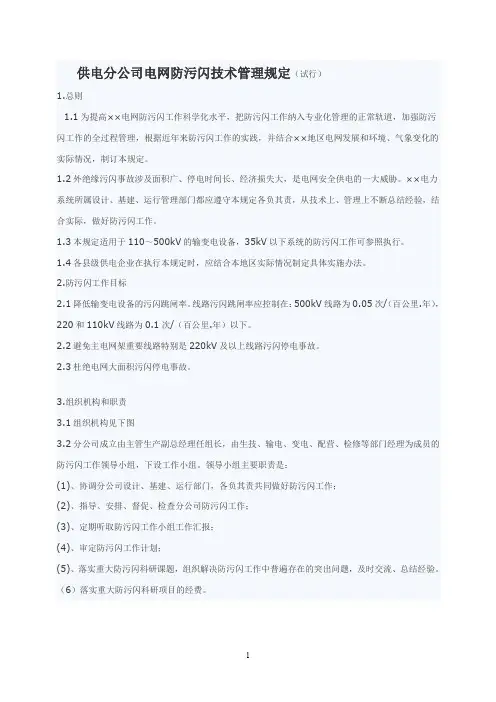

1 供电分公司电网防污闪技术管理规定（试行）

1.总则 1.1为提高××电网防污闪工作科学化水平，把防污闪工作纳入专业化管理的正常轨道，加强防污闪工作的全过程管理，根据近年来防污闪工作的实践，并结合××地区电网发展和环境、气象变化的实际情况，制订本规定。 1.2外绝缘污闪事故涉及面积广、停电时间长、经济损失大，是电网安全供电的一大威胁。××电力系统所属设计、基建、运行管理部门都应遵守本规定各负其责，从技术上、管理上不断总结经验，结合实际，做好防污闪工作。 1.3本规定适用于110～500kV的输变电设备，35kV以下系统的防污闪工作可参照执行。 1.4各县级供电企业在执行本规定时，应结合本地区实际情况制定具体实施办法。 2.防污闪工作目标 2.1降低输变电设备的污闪跳闸率。线路污闪跳闸率应控制在：500kV线路为0.05次/（百公里.年），220和110kV线路为0.1次/（百公里.年）以下。 2.2避免主电网架重要线路特别是220kV及以上线路污闪停电事故。 2.3杜绝电网大面积污闪停电事故。

3.组织机构和职责 3.1组织机构见下图 3.2分公司成立由主管生产副总经理任组长，由生技、输电、变电、配营、检修等部门经理为成员的防污闪工作领导小组，下设工作小组。领导小组主要职责是： (1)、协调分公司设计、基建、运行部门，各负其责共同做好防污闪工作； (2)、指导、安排、督促、检查分公司防污闪工作； (3)、定期听取防污闪工作小组工作汇报； (4)、审定防污闪工作计划； (5)、落实重大防污闪科研课题，组织解决防污闪工作中普遍存在的突出问题，及时交流、总结经验。 （6）落实重大防污闪科研项目的经费。 2

4. 防污专责人设置及职责 4.1分公司生技部，应设置防污专责人，并保持相对稳定。 4. 2分公司输电部、变电部、配营部、检修部、信息部、各县级供电企业应有专人负责防污闪工作。 4.3各级防污专（兼）责人职责 4.3.1分公司生技部是防污闪工作的组织与管理部门，其防污专责人的职责： (1)、组织贯彻执行上级的有关规定和各项技术措施； (2)、制定和修订分公司防污闪技术措施，指导各部门解决防污闪技术问题； (3)、组织制定防污闪工作计划，开展经验交流； (4)、参与新、扩建及改建工程电气设备外绝缘爬距的设计审查及设备选型； (5)、研究解决盐密测量工作中的问题，收集和分析盐密数据，提出本地区污秽等级划分、污区分布图及调整爬距的意见，并列入大修技改工程计划； (6)、组织绘制、调整本地区污区分布图，报省集团公司审定。并指导各县级供电企业绘制各县污区分布图； (7)、进行重大污闪事故的调查、分析，提出技术分析报告和反事故措施、建议； (8)、配合用电监察、农电等部门，指导用户和农电的防污闪工作，负责进行县级供电企业和地方电厂的防污闪工作监督； (9)、按年编制防污闪措施计划，监督实施，做好分析总结； (10)、建立、收集、整理、分析各种资料和数据，发现问题及时提出处理意见； (11)、组织推动防污闪科研工作的开展，推广行之有效的防污闪新技术、新材料； (12)、督促检查各部门防污闪工作计划的实施； (13)、建立、健全各项防污闪技术档案资料及管理制度； (14)、按时向××集团公司、省电力试验研究所提供有关资料、总结和数据。 4.3.2分公司各部门和县级供电企业防污专（兼）责人，在分公司防污专（兼）责人的指导下： （1）负责建立健全本专业有关防污技术资料； （2）完成盐密测试数据，盐密测量点的设置、增减应于每年二月底前上报分公司生技部防污闪专责人，上报数据包括测量点编号(自编号)、位置(所在变电站或线路及杆塔、经纬度)、类型(悬挂试验串、带电系数测量串、饱和盐密测量串)等。 （3）贯彻执行上级的有关规定和各种防污闪技术措施，提出污区分布图及污秽等级修订初步意见， 3

高压输电线路绝缘子防污闪对策分析摘要：经济的发展，社会的进步推动了电力行业的发展。

随着我国社会经济的快速发展，西电东送、北电南送等输电线路的不断建设，高压及超高压输电设备的普及应用，我国输电线路建设已经走在了世界前列。

绝缘子污秽闪络严重威胁到电力运行安全，因此，加强输电线路绝缘子防污闪工作，有利于保障电网系统的运行安全。

但事实上输电线路绝缘子防污闪是一项复杂而又系统性的工作，本文采取科学措施对症处理，努力将污闪跳闸率控制到最低，以确保电力系统的安全运行。

关键词：高压；输电线路；绝缘子；防污闪对策引言输电线路的污闪现象仍然十分普遍，对我国电力运行的安全产生了严重影响，尤其是处于无人或少人居住地带的高压输电线路。

因此，本文系统性地分析污闪的出现过程及其发生的主要原因，进而有针对性地提出有效措施，做好高压输电线路的防污闪工作，保障电网安全平稳运行。

1污闪形成机理分析防污闪要从污闪形成机理分析，针对其发生的原因采取相应的措施，达到根本性治理的目的。

输电线路长期处于露天下运行，绝缘子在外加电压后对周围的污染源具有一定的吸附性，其表面会粘附周围空气中的各种污秽物质。

这些污秽物质在天气干燥时其导电性能并不强，不会影响输电线路的安全运行，但一旦遇上大雾、晨露、毛毛雨、雨夹雪等潮湿天气，污秽层中的电解质湿润后，绝缘子表面的电导率将急剧上升，这时，绝缘子表面会有泄漏电流流过，输电线路的绝缘性能也随之大大降低。

在电流热效应的作用下，污秽层表面被烘干并沿着干带产生沿面放电，最终导致整个绝缘子串闪络。

绝缘子污秽闪络发生的原因及机理非常复杂，并不是简单的空气间隙的电击穿过程，而是一种与电能、热能、化学及时间等因素有关的热击穿过程。

在正常运行电压下，只有绝缘子表面堆积一定量的污秽、外部环境温度及湿度达到某定值时，才可能发生污闪。

总的来说，绝缘子污秽闪络放电是涉及电、热和化学现象的复杂变化过程。

一般而言，可将污闪过程分为四个阶段，即表面积污、表面湿润、局部放电、局部放电的发展并导致闪络，采取可靠措施抑制或阻止其中任一阶段的形成和发展，就能有效避免污闪事故的发生。
