点动和自锁控制电路原理图

课程名称：电器原理指导老师：_ 孙丹_______成绩：__________________ 实验名称：三相异步电机的点动、自锁与正反转控制实验类型：__同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。

3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。

6．学会分析、排除继电--接触控制线路故障的方法.二、实验内容和原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。

2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。

要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。

使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。

为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

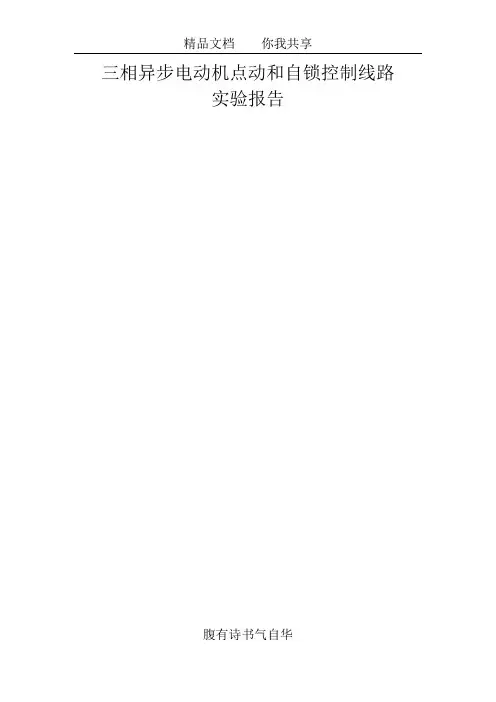

三相异步电动机点动和自锁控制线路实验报告腹有诗书气自华腹有诗书气自华腹有诗书气自华腹有诗书气自华出师表两汉：诸葛亮腹有诗书气自华先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。

亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。

先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。

侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。

臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。

先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。

后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。

先帝知臣谨慎，故临崩寄臣以大事也。

受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。

今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。

此臣所以报先帝而忠陛下之职分也。

至于斟酌损益，进尽忠言，则攸之、祎、允之任也。

愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。

若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。

臣不胜受恩感激。

今当远离，临表涕零，不知所言。

腹有诗书气自华。

三相异步电动机即可点动又可自锁控制线路工作原理三相异步电动机是一种常用的电机类型，可以通过点动方式来实现启停控制，并且还可以通过自锁控制线路来实现长时间运行。

首先，我们了解一下三相异步电动机的基本工作原理。

三相异步电动机由定子和转子组成。

定子上有三个绕组，分别与三相交流电源相连。

转子由铁芯和导体构成，是固定在轴上并可以自由旋转的部分。

当三相交流电源接通后，定子绕组中产生的旋转磁场会进一步感应到转子上的导体，从而使转子开始旋转。

在点动控制方面，我们可以通过控制电机启动电流的时间来实现电机的点动启停。

通过将启动按钮与电机控制电路相连，当按钮按下时，电源接通并给予电机一个短暂的启动电流，使电机转子开始旋转。

当按钮松开后，电源断开，电机停止运转。

这样，我们可以通过按下按钮来控制电机的启停，快速方便地实现点动操作。

而自锁控制线路的原理是通过继电器和保持电路来实现。

在电机的启动过程中，当按钮按下时，继电器的触点闭合，使电源能够持续供给电机启动电流。

同时，在继电器的触点闭合后，保持电路也接通，通过继电器的辅助触点来维持电源给电机供电。

当按钮松开时，继电器的触点打开，电源断开，但保持电路仍然保持闭合状态，继续给电机供电，使电机能够继续运行，实现自锁的效果。

直到另一个按钮按下，或者停止按钮按下，保持电路才会断开，电机停止运行。

综上所述，三相异步电动机即可点动又可自锁控制线路工作原理是通过点动控制电路来实现电机的快速启停，通过自锁控制线路来实现电机的长时间运行。

点动控制通过短暂给予电机启动电流来实现，而自锁控制则是通过继电器和保持电路来实现电机的持续运行。

这种控制方式广泛应用于各种需要快速启停和长时间运行的场合。

全压直接起动控制电路-七种控制电路原理-顺序控制点动控制正反转控制往返控制电路全压直接起动的起动电流为电动机额定电流的4～7倍，会造成电网电压明显下降，影响同一电网工作的其他负载的正常工作，所以全压直接起动电动机的容量受到一定限制。

通常容量小于10kW的笼型异步电动机可采用该起动方式。

1.手动控制电路手动控制就是通过刀开关把电动机直接接入电网，加上额定电压，如图1所示。

手动控制主要用来不频繁地接通与分断小型电动机，它是三相异步电动机最简单的控制方法。

对于大、中容量的电动机，一般需要用接触器、继电器来控制。

2.点动控制电路点动控制就是按下起动按钮时，电动机得电起动，松开按钮时，电动机失电停转，如图2所示。

点动控制多用于电葫芦控制、车床拖板箱快速移动、机床中对刀等场合。

图1手动控制电路图2 点动控制电路圈得电，接触器KM主触点闭合，电动机接通电源起动运行。

松开SB，KM线圈失电，KM主触点恢复断开，电动机失电停转。

注意：当控制电路停止使用时，必须断开QK。

3.连续（长动）控制电路连续控制就是按下起动按钮时电动机转动工作，松开起动按钮时电动机不会停止转动。

连续控制多用于控制电动机长期连续运行，适用于需要长时间单向运行的机械设备等场合。

连续控制电路如图3所示。

图3 连续控制电路圈得电，其主触点闭合，电动机起动。

由于接触器的辅助常开触点并联于SB2，而且这时已经闭合，因此当松手断开SB2后，线圈通过其辅助常开触点可以继续保持通电，故电动机不会停止。

提示：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁。

起自锁作用的辅助触点，称为自锁触点。

此控制电路也称为自锁电路。

触点的自锁作用在电路中叫作“记忆功能”。

按停止按钮SB1，KM的线圈失电释放，其主触点断开，电动机失电停转；KM辅助触点断开，消除自锁电路，清除“记忆”。

电路保护环节：1)短路保护。

短路保护在短路时熔断器FU1或FU2的熔体熔断并切断电路，使电动机立即停转。

点动自锁的控制原理
点动自锁是一种常用的电气控制原理，广泛应用于电气设备和系统中。

点动自锁的控制原理如下：
1. 控制电路中引入一个称为自锁接触器或自锁继电器的元件。

该元件有两个接点，一个是控制接点，通过外部控制信号控制开闭；另一个是自锁接点，通过自身的动作状态来控制开闭。

2. 在正常情况下，自锁接触器的控制接点是闭合的，自锁接点是断开的。

3. 当外部控制信号到达，控制接点闭合，使得自锁接触器的线圈通电，电动机等负载开始运行。

4. 同时，自锁线圈通电后，自锁接点也将闭合。

此时，即使释放外部控制信号，控制接点打开，自锁接触器仍能保持闭合状态，电动机继续运转。

5. 如果需要停止运行，可以通过一个额外的断开按钮，使得自锁接触器的线圈失去电源，自锁接点断开，电动机停止运行。

四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。

点动控制是电路中最基基础的控制电路，广泛应用在电路中。

工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。

它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。

在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。

三、互锁控制互锁控制简单理解就是两者相互制约。

比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。

互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。

自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。
