十二、市政设施规划（一）给水工程规划1. 现状概况小新地片区现状用水主要由市政管网供给，向本区供水的水厂为第一水厂和九龙水厂。
第一水厂位于红山区西部的大三家村北，始建于1975年，2001年实施供水应急工程后，供水能力扩大到3.75万立方米/日。
水厂占地面积70亩，处理工艺为消毒处理。
第一水厂水源地位于锡伯河南岸的贾家营子，开采锡伯河河谷地下水。
现有水源井9眼。
九龙水厂位于半支箭河与锡伯河交汇处西北角，建于2005年，设计供水能力为4.6万立方米/日，实际供水规模1.01万立方米/日，供水工艺消毒处理，水源为锡伯河河谷和半支箭河河谷地下水。
九龙水厂管网独立运行，供水范围为新城区的生活用水和公共设施用水。
市政供水管网已敷设至规划区东北部，在宝山路以东、学院北街以北已形成环枝结合的供水管网。
2. 需水量预测规划参考《城市给水工程规划规范（GB50282—98）》和《赤峰市城市总体规划(2011—2030)》及相关标准规范，结合赤峰市现状用水水平，同时考虑本区的规划目标、建设标准，采用分类加和法进行需水量预测。
表1-1 最高日用水量计算表预测规划区最高日用水量约5.7万立方米/日，时变化系数取1.5，则最高日最高时用水量为990升/秒。
3.给水系统规划根据《赤峰市城市总体规划(2011—2030)》，规划区主要由市政给水管网供水，沿平双公路、宝山路、大阪路、西拉木伦大街、铁南大街敷设市政给水干管。
近期主要由九龙水厂供水为主，通过宝山路和大板路供水管道供水。
远期通过大板路、平双公路引入城北地表水厂水源，满足本规划区用水需求。
规划区供水管网成环状沿道路布置，一般沿道路东、南侧建设。
规划供水管网的建设随道路的建设和土地的开发建设同步进行。
采用生活、消防共用给水系统，室外消火栓沿道路布置，间距控制在120米以内。
考虑到消防的需要，规划最小市政供水管径为DN200毫米。
（二）排水工程规划1.现状概况规划区内骨干排水系统初步形成，沿大阪路、宝山路、平双公路敷设的排水干管也已建设完成，已建成1座排水泵站（2号排水泵站），位于西拉木伦大街以北、平双公路以西。

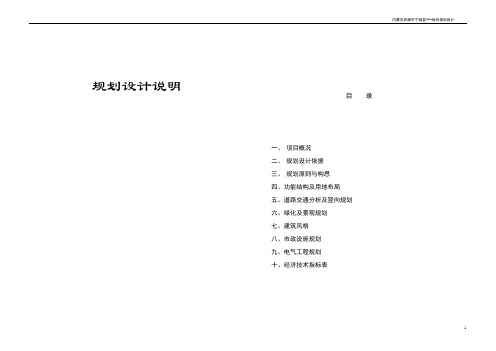

规划设计说明目录一、项目概况二、规划设计依据三、规划原则与构思四、功能结构及用地布局五、道路交通分析及竖向规划六、绿化及景观规划七、建筑风格八、市政设施规划九、电气工程规划十、经济技术指标表一、项目概况1．项目背景西部崛起草原上崛起的一颗崭新的明珠—赤峰市宁城县宁城县历史文化悠久、底蕴深厚。
史称“紫蒙之野”，自新石器时代就有人类在这里生活，为辽代五都之一--中京所在地。
现有国家级重点文物保护单位辽中京遗址，西汉右北平郡治所黑城遗址，南山根、小黑石春秋战国文化遗址，清代乾隆年间修建的法轮寺以及汉代军事哨所福峰山等众多历史古迹，其中辽中京遗址内的辽中京大塔（俗称大明塔）塔高80.23米为全国现存古塔中体积最大、高度第三的实心砖塔。
闻名遐迩的热水温泉水温高达96度，有显著的防病、治病功效，是休闲、度假疗养、旅游的胜地。
宁城县地理位置优越、交通发达。
距北京、天津、沈阳均不足400公里，距秦皇岛港口300公里，距锦州港230公里，是内蒙古自治区通往环渤海经济圈的最近点。
叶赤铁路宁城段，大连至赤峰、沈阳至赤峰、锦州到赤峰客货列车从该线通过，国道306线和省道平双公路穿越宁城境内,全县公路通车总里程1500公里。
宁城县自然资源丰富、景观秀美。
境内有老哈河、坤都仑河两大河流，七老图、努鲁尔虎两大山脉和打虎石、钓鱼台两大水库，黑里河林区天然次生林面积82万亩，动植物资源丰富，有国家一级保护动物金钱豹、金雕，已发现植物达777种，并于2002年晋升为国家级自然保护区。
县内地下矿藏探明有金属、非金属矿三十多种，储量较大的有煤、铁、钼、黄金、萤石、膨润土等。
项目及区位概况项目基地位于赤峰市宁城县，毗邻天义站，周边近邻宁城人民政府及宁城司法局等政府机构，基地西邻长青路，南接友谊路，地理位置优越，交通条件良好。
2. 用地现状规划地块呈三角形，南北约450米，东西约530米，基地内地势平缓。
基地内已有6栋已建多层住宅建筑，和2栋待建多层住宅建筑，均位于基地最北部。
十二、市政设施规划（一）给水工程规划1. 现状概况小新地片区现状用水主要由市政管网供给，向本区供水的水厂为第一水厂和九龙水厂。
第一水厂位于红山区西部的大三家村北，始建于1975年，2001年实施供水应急工程后，供水能力扩大到3.75万立方米/日。
水厂占地面积70亩，处理工艺为消毒处理。
第一水厂水源地位于锡伯河南岸的贾家营子，开采锡伯河河谷地下水。
现有水源井9眼。
九龙水厂位于半支箭河与锡伯河交汇处西北角，建于2005年，设计供水能力为4.6万立方米/日，实际供水规模1.01万立方米/日，供水工艺消毒处理，水源为锡伯河河谷和半支箭河河谷地下水。
九龙水厂管网独立运行，供水范围为新城区的生活用水和公共设施用水。
市政供水管网已敷设至规划区东北部，在宝山路以东、学院北街以北已形成环枝结合的供水管网。
2. 需水量预测规划参考《城市给水工程规划规范（GB50282—98）》和《赤峰市城市总体规划(2011—2030)》及相关标准规范，结合赤峰市现状用水水平，同时考虑本区的规划目标、建设标准，采用分类加和法进行需水量预测。
表1-1 最高日用水量计算表预测规划区最高日用水量约5.7万立方米/日，时变化系数取1.5，则最高日最高时用水量为990升/秒。
3.给水系统规划根据《赤峰市城市总体规划(2011—2030)》，规划区主要由市政给水管网供水，沿平双公路、宝山路、大阪路、西拉木伦大街、铁南大街敷设市政给水干管。
近期主要由九龙水厂供水为主，通过宝山路和大板路供水管道供水。
远期通过大板路、平双公路引入城北地表水厂水源，满足本规划区用水需求。
规划区供水管网成环状沿道路布置，一般沿道路东、南侧建设。
规划供水管网的建设随道路的建设和土地的开发建设同步进行。
采用生活、消防共用给水系统，室外消火栓沿道路布置，间距控制在120米以内。
考虑到消防的需要，规划最小市政供水管径为DN200毫米。
（二）排水工程规划1.现状概况规划区内骨干排水系统初步形成，沿大阪路、宝山路、平双公路敷设的排水干管也已建设完成，已建成1座排水泵站（2号排水泵站），位于西拉木伦大街以北、平双公路以西。
第七章市政公用设施规划控制第1条规划区最高日用水量为5.7万立方米/日，供水水源来自城区自来水供水系统。
近期主要由九龙水厂供水为主，通过宝山路和大板路供水管道供水，远期通过大板路、平双公路引入城北地表水厂水源，满足本规划区用水需求。
配水管网主要采用环状供水管网系统。
供水管网采用生活、消防共用系统，给水管道最小管径一般不小于DN200毫米。
第2条规划区排水体制采用雨污分流制。
规划区污水产生量预测为3.5万吨/日。
污水汇入沿大阪路、宝山路、平双公路敷设的污水干管，由南向北接入西拉木伦大街截污干管，经污水泵站提升后向东排至红山污水处理厂。
雨水系统划分为2个排水分区，铁路专用线以北地区的雨水汇入沿大阪路、宝山路、平双公路、松洲南路敷设的雨水干管，经泵站提升后排入锡伯河；铁路专用线以南地区的雨水就近分散排入水系。
第3条规划区用电负荷预测为23.9万千瓦。
规划在小新地外西南侧新建220kV 文钟变电站。
在小新地片区新建3座66kV变电站，分别是66kV中心变、66kV小新地变和66kV沐沦变，变电站容量均为3×40MV A。
扩建现状66kV南郊变，增容至3×40MV A。
规划设置23座10千伏开闭所，10kV进线不少于2回，出线6~8回左右。
10 kV电力线全部采用电缆，采用排管暗埋敷设。
第4条规划区固定电话用户预测为17万部，移动电话用户为14.9万部，有线电视用户约为5.0万户。
规划新建一座综合通信局，占地0.5公顷，包括联通、移动、电信等各运营商。
规划设置1套综合通信管沟，管孔数综合考虑各家通信公司的需求。
通信线路全部采用管道暗埋敷设，沿规划道路形成环状网络。
规划共设置8座邮政支局，各邮政支局采用共建方式，不设独立用地。
第5条规划区用气量预测为1505万立方米/年，气源为天然气。
规划在小新地片区外新建城南门站和西南调压站，作为该片区主要气源。
规划采用中压一级管网系统，中压配气管网采用环支结合的管网系统，用户可采用楼栋调压箱调压，低压入户，或者采用小区调压柜，敷设街坊低压管网入户。
