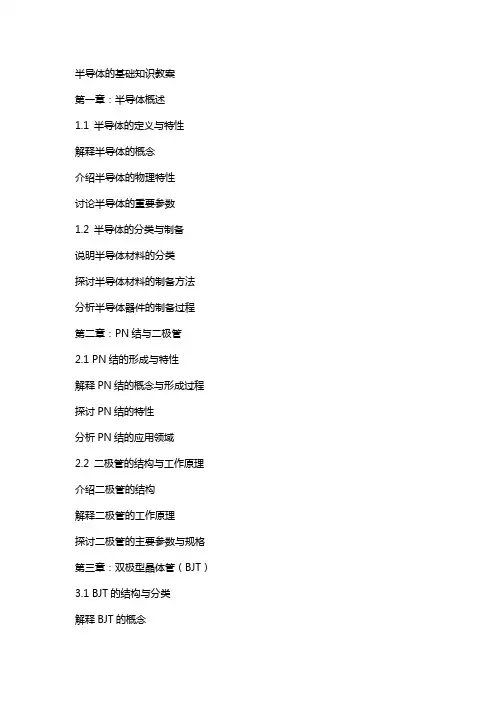

半导体的基础知识教案第一章：半导体概述1.1 半导体的定义与特性解释半导体的概念介绍半导体的物理特性讨论半导体的重要参数1.2 半导体的分类与制备说明半导体材料的分类探讨半导体材料的制备方法分析半导体器件的制备过程第二章：PN结与二极管2.1 PN结的形成与特性解释PN结的概念与形成过程探讨PN结的特性分析PN结的应用领域2.2 二极管的结构与工作原理介绍二极管的结构解释二极管的工作原理探讨二极管的主要参数与规格第三章：双极型晶体管（BJT）3.1 BJT的结构与分类解释BJT的概念介绍BJT的结构与分类分析BJT的运作原理3.2 BJT的特性与参数探讨BJT的输入输出特性讨论BJT的主要参数与规格分析BJT的应用领域第四章：场效应晶体管（FET）4.1 FET的结构与分类解释FET的概念介绍FET的结构与分类分析FET的运作原理4.2 FET的特性与参数探讨FET的输入输出特性讨论FET的主要参数与规格分析FET的应用领域第五章：半导体器件的应用5.1 半导体二极管的应用介绍半导体二极管的应用领域分析二极管在不同电路中的应用实例5.2 半导体晶体管的应用解释半导体晶体管在不同电路中的应用探讨晶体管在不同电子设备中的应用实例5.3 半导体集成电路的应用介绍半导体集成电路的概念分析集成电路在不同电子设备中的应用实例第六章：半导体存储器6.1 存储器概述解释存储器的作用与分类探讨半导体存储器的发展历程分析存储器的主要参数6.2 RAM与ROM介绍RAM（随机存取存储器）的原理与应用解释ROM（只读存储器）的原理与应用分析RAM与ROM的区别与联系6.3 闪存与固态硬盘探讨闪存（NAND/NOR）的原理与应用介绍固态硬盘（SSD）的结构与工作原理分析固态硬盘的优势与挑战第七章：太阳能电池与光电子器件7.1 太阳能电池解释太阳能电池的原理与分类探讨太阳能电池的优缺点分析太阳能电池的应用领域7.2 光电子器件解释光电子器件的分类与应用探讨光电子器件的发展趋势第八章：半导体传感器8.1 传感器的基本概念解释传感器的作用与分类探讨传感器的基本原理分析传感器的主要参数8.2 常见半导体传感器介绍常见的半导体传感器类型解释半导体传感器的原理与应用分析半导体传感器的优势与挑战8.3 传感器在物联网中的应用探讨物联网与传感器的关系介绍传感器在物联网应用中的实例分析物联网传感器的发展趋势第九章：半导体激光器与光通信9.1 半导体激光器解释半导体激光器的工作原理探讨半导体激光器的特性与参数分析半导体激光器的应用领域9.2 光通信原理解释光纤通信与无线光通信的区别探讨光通信系统的组成与工作原理9.3 光通信器件与技术介绍光通信器件的类型与功能解释光通信技术的分类与发展趋势分析光通信在现代通信系统中的应用第十章：半导体技术与未来趋势10.1 摩尔定律与半导体技术发展解释摩尔定律的概念与意义探讨摩尔定律对半导体技术发展的影响分析半导体技术的未来发展趋势10.2 纳米技术与半导体器件介绍纳米技术在半导体器件中的应用解释纳米半导体器件的特性与优势探讨纳米半导体器件的未来发展趋势10.3 新兴半导体技术与应用分析新兴半导体技术的种类与应用领域探讨量子计算、生物半导体等未来技术的发展前景预测半导体技术与产业的未来发展趋势重点和难点解析重点环节一：半导体的定义与特性重点环节二：半导体的分类与制备重点环节三：PN结与二极管重点环节四：双极型晶体管（BJT）重点环节五：场效应晶体管（FET）重点环节六：半导体存储器重点环节七：太阳能电池与光电子器件重点环节八：半导体传感器重点环节九：半导体激光器与光通信重点环节十：半导体技术与未来趋势全文总结和概括：本文主要对半导体的基础知识进行了深入的解析，包括半导体材料的分类与特性、半导体的制备方法、PN结与二极管、双极型晶体管（BJT）、场效应晶体管（FET）、半导体存储器、太阳能电池与光电子器件、半导体传感器、半导体激光器与光通信以及半导体技术与未来趋势等内容进行了详细的阐述。

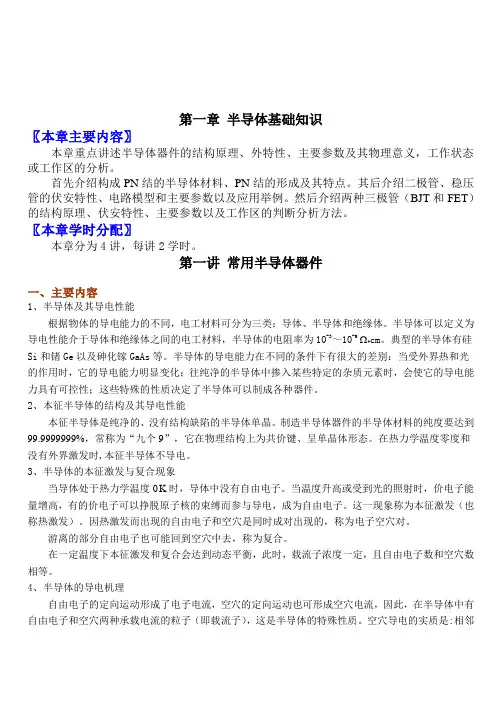

第一章半导体基础知识〖本章主要内容〗本章重点讲述半导体器件的结构原理、外特性、主要参数及其物理意义，工作状态或工作区的分析。

首先介绍构成PN结的半导体材料、PN结的形成及其特点。

其后介绍二极管、稳压管的伏安特性、电路模型和主要参数以及应用举例。

然后介绍两种三极管（BJT和FET）的结构原理、伏安特性、主要参数以及工作区的判断分析方法。

〖本章学时分配〗本章分为4讲，每讲2学时。

第一讲常用半导体器件一、主要内容1、半导体及其导电性能根据物体的导电能力的不同，电工材料可分为三类：导体、半导体和绝缘体。

半导体可以定义为导电性能介于导体和绝缘体之间的电工材料，半导体的电阻率为10-3～10-9Ω∙cm。

典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。

半导体的导电能力在不同的条件下有很大的差别：当受外界热和光的作用时，它的导电能力明显变化；往纯净的半导体中掺入某些特定的杂质元素时，会使它的导电能力具有可控性；这些特殊的性质决定了半导体可以制成各种器件。

2、本征半导体的结构及其导电性能本征半导体是纯净的、没有结构缺陷的半导体单晶。

制造半导体器件的半导体材料的纯度要达到99.9999999%，常称为“九个9”，它在物理结构上为共价键、呈单晶体形态。

在热力学温度零度和没有外界激发时,本征半导体不导电。

3、半导体的本征激发与复合现象当导体处于热力学温度0K时，导体中没有自由电子。

当温度升高或受到光的照射时，价电子能量增高，有的价电子可以挣脱原子核的束缚而参与导电，成为自由电子。

这一现象称为本征激发（也称热激发）。

因热激发而出现的自由电子和空穴是同时成对出现的，称为电子空穴对。

游离的部分自由电子也可能回到空穴中去，称为复合。

在一定温度下本征激发和复合会达到动态平衡，此时，载流子浓度一定，且自由电子数和空穴数相等。

4、半导体的导电机理自由电子的定向运动形成了电子电流，空穴的定向运动也可形成空穴电流，因此，在半导体中有自由电子和空穴两种承载电流的粒子（即载流子），这是半导体的特殊性质。

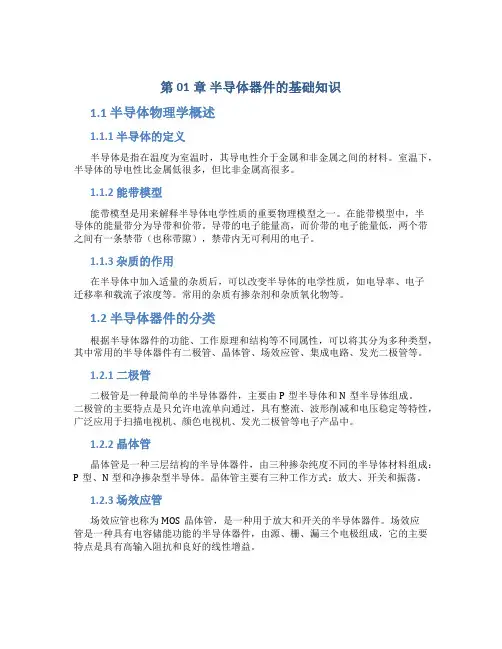

第01章半导体器件的基础知识1.1 半导体物理学概述1.1.1 半导体的定义半导体是指在温度为室温时，其导电性介于金属和非金属之间的材料。

室温下，半导体的导电性比金属低很多，但比非金属高很多。

1.1.2 能带模型能带模型是用来解释半导体电学性质的重要物理模型之一。

在能带模型中，半导体的能量带分为导带和价带。

导带的电子能量高，而价带的电子能量低，两个带之间有一条禁带（也称带隙），禁带内无可利用的电子。

1.1.3 杂质的作用在半导体中加入适量的杂质后，可以改变半导体的电学性质，如电导率、电子迁移率和载流子浓度等。

常用的杂质有掺杂剂和杂质氧化物等。

1.2 半导体器件的分类根据半导体器件的功能、工作原理和结构等不同属性，可以将其分为多种类型，其中常用的半导体器件有二极管、晶体管、场效应管、集成电路、发光二极管等。

1.2.1 二极管二极管是一种最简单的半导体器件，主要由P型半导体和N型半导体组成。

二极管的主要特点是只允许电流单向通过，具有整流、波形削减和电压稳定等特性，广泛应用于扫描电视机、颜色电视机、发光二极管等电子产品中。

1.2.2 晶体管晶体管是一种三层结构的半导体器件，由三种掺杂纯度不同的半导体材料组成：P型、N型和净掺杂型半导体。

晶体管主要有三种工作方式：放大、开关和振荡。

1.2.3 场效应管场效应管也称为MOS晶体管，是一种用于放大和开关的半导体器件。

场效应管是一种具有电容储能功能的半导体器件，由源、栅、漏三个电极组成，它的主要特点是具有高输入阻抗和良好的线性增益。

1.2.4 集成电路集成电路是一种将多个电子元件整合在单片半导体上的器件，其中包含大量的晶体管、二极管、电阻和电容等。

集成电路广泛应用于计算机、通信、汽车和家电等领域，对提高电路的性能、简化电路结构和减小体积有重要作用。

1.2.5 发光二极管发光二极管是一种具有半导体特性的器件，它能够在一定的外加电压下，将电能转换为光能，并向外辐射光线。
