混合立井箕斗装载硐室快速施工实践

1．工程概况山东鲁西煤矿主井二期工程已进入收尾阶段，根据签订合同，目前主井剩余的工程有：主井井筒箕斗装载硐室、主井井筒装备及各种管线敷设、装载系统安装调试（包括煤仓下部装载皮带机）、主井永久井架及套架安装、井架基础工程，具体详见下表。

主井剩余工程量表2．施工方案2.1施工顺序根椐剩余各项工程的施工特点，施工顺序的安排原则是：地面与井下平行、井筒内装备与装载硐室内安装平行，具体施工顺序如下： 主井临时罐笼停止运转→临时改绞拆除、装载硐室施工准备→ 箕斗装载硐室施工 →主井永久井架安装 2.2箕斗装载硐室施工准备箕斗装载硐室施工前恢复凿井提升吊挂系统，做好硐室施工准备，具体有以下主要内容：。

1）．将现在的主井临时提升罐笼拆除，井底各钢梁、井底套架、钢丝绳罐道，井口套架拆除，安装双层吊盘、封口盘、改装天轮平台，同时四台吊盘绳稳车就位安装，下放吊盘至硐室位置，人员材料上下均利用现有凿井绞车。

2）．压风、供水、供电系统形成利用二期工程主井的辅助系统，只是利用吊盘将硐室以下部分管路拆除，电缆提至硐室上方。

3）．搅拌系统将JQ500型搅拌机安置在井口房内井筒的西北侧，料场设在搅拌机的北侧。

2.3箕斗装载硐室施工（一）施工方案箕斗装载硐室是井下煤炭运输至地面的一个重要卸载硐室。

由于其结构复杂，净高均较大，施工难度大，采用分层施工，共分以下三层施工：第一层：上室（-270.358m～274.958m绝对标高）即梁板以上部分。

第二层：定量仓室（-275.458m～282.058m绝对标高），装载溜槽室即梁板以下部分。

第三层：梁板部分（-274.958m～275.458m绝对标高）。

（二）施工工艺1）．施工方法按箕斗装载硐室轮廓线爆破井壁，破除井壁时，按照多打眼，打浅眼，少装药，分次放炮的原则进行，保证与硐室相连的井筒的完整性，在掘进过程中，严格控制掘进荒径，每层按设计尺寸掘够并做好锚喷临时支护后即可进行扎筋立模、浇灌砼工作，同时预留出预埋件、预留孔和梁窝。

首山一矿主井箕斗装载硐室施工第三建井工程处李雪峰梁祖军黄淑丽内容提要结合具体施工条件，对主井箕斗装载硐室施工方案进行了分析，选择了适宜的施工方案。

施工中采取特殊的措施，实现了安全、快速、优质施工，并积累了一定的经验。

关键词立井装载硐室施工技术平煤集团首山一矿是上海宝钢集团与平煤集团合作建设的第一个项目，也是省重点建设项目，要求工期紧，质量高。

该矿井设计生产能力240万t/a，可采储量3.084亿t,服务年限91.8a，矿井开拓方式为立井两个水平上下山开拓，井筒设计主、副、风三个立井井筒，其中主、副井井筒及相关硐室工程经招投标由平煤集团建井三处承担施工。

在主、副井井筒施工中均实现了连续3个月超百米水平后，于2005年7月21日又利用凿井设备对主井箕斗装载硐室组织了快速施工，仅用44d就完成了硐室掘进2362 m3、浇注砼536.6 m3的工程量，受到公司领导及甲方的好评。

1工程及地质概况主井箕斗装载硐室位置处在井深640.798~662.558m处，由井筒、戊组装载硐室、己组装载硐室三大部分组成。

其中井筒净直径7.0m，垂直高度21.76m；戊组装载硐室方位角99°，半圆拱形断面，水平长度10m，净宽5.2m，净高15.76m；己组装载硐室的方位角279°，半圆拱形断面，水平长度5.127m，净宽5.2m，净高11.76m。

本硐室采用锚网喷钢筋砼联合支护，一次支护采用GFMG-29管缝式锚杆，长2000mm，间排距900 mm×900mm，直径6mm钢筋网，网孔150 mm×150mm，喷砼厚度150mm。

二次支护采用双层钢筋砼支护，网格为纵筋（直径16 mm）×横筋（直径16 mm）=300 mm×300 mm，拉筋直径8mm，间距600mm，支护厚度450mm。

总掘进工程量2362 m3，现浇C30砼442 m3，喷射C20砼94.6 m3，锚杆1539根，绑扎钢筋20.55t,预留各种规格梁窝31个。

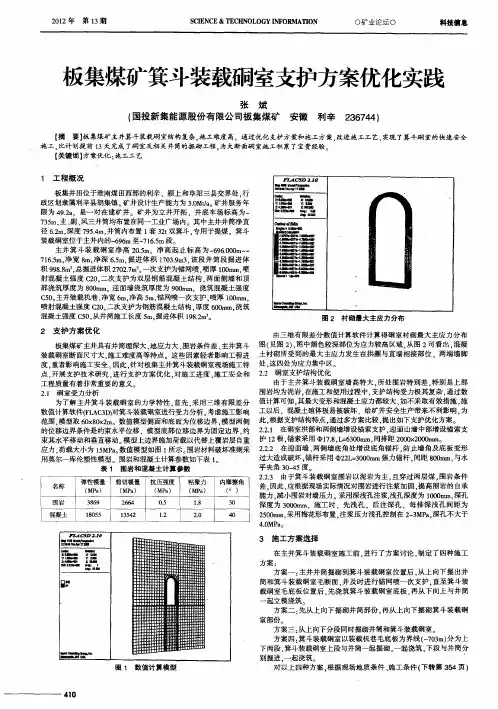

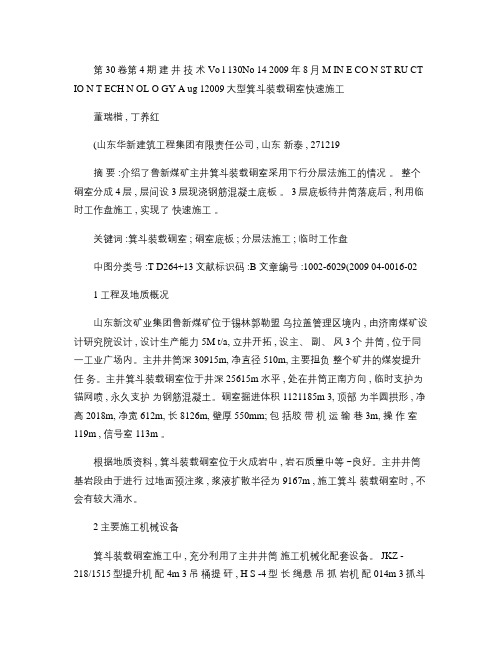

第 30卷第 4期建井技术 Vo l 130No 14 2009年 8月 M IN E CO N ST RU CT IO N T ECH N OL O GY A ug 12009大型箕斗装载硐室快速施工董瑞楷 , 丁养红(山东华新建筑工程集团有限责任公司 , 山东新泰 , 271219摘要 :介绍了鲁新煤矿主井箕斗装载硐室采用下行分层法施工的情况。

整个硐室分成 4层 , 层间设 3层现浇钢筋混凝土底板。

3层底板待井筒落底后 , 利用临时工作盘施工 , 实现了快速施工。

关键词 :箕斗装载硐室 ; 硐室底板 ; 分层法施工 ; 临时工作盘中图分类号 :T D264+13文献标识码 :B 文章编号 :1002-6029(2009 04-0016-021工程及地质概况山东新汶矿业集团鲁新煤矿位于锡林郭勒盟乌拉盖管理区境内 , 由济南煤矿设计研究院设计 , 设计生产能力 5M t/a, 立井开拓 , 设主、副、风 3个井筒 , 位于同一工业广场内。

主井井筒深 30915m, 净直径 510m, 主要担负整个矿井的煤炭提升任务。

主井箕斗装载硐室位于井深 25615m 水平 , 处在井筒正南方向 , 临时支护为锚网喷 , 永久支护为钢筋混凝土。

硐室掘进体积 1121185m 3, 顶部为半圆拱形 , 净高 2018m, 净宽 612m, 长 8126m, 壁厚 550mm; 包括胶带机运输巷 3m, 操作室119m , 信号室 113m 。

根据地质资料 , 箕斗装载硐室位于火成岩中 , 岩石质量中等 ~良好。

主井井筒基岩段由于进行过地面预注浆 , 浆液扩散半径为 9167m , 施工箕斗装载硐室时 , 不会有较大涌水。

2主要施工机械设备箕斗装载硐室施工中 , 充分利用了主井井筒施工机械化配套设备。

JKZ -218/1515型提升机配 4m 3吊桶提矸 , H S -4型长绳悬吊抓岩机配 014m 3抓斗装岩 , SJZ515型伞钻配 7655型气腿式凿岩机打眼。

断面 计算长度 断面积〔m 2) 永久支 名 称 墙高 拱高净宽 净高 壁厚 主 井 筒箕斗装载硐室施工安全措施第一章 概述一、工程概况生建煤矿设计生产力气 0。

45Mt/a ，承受立井开拓方式,主井深度 567.5m,设计净直径 4.5m 。

主井筒掘砌到底后，即进展箕斗装载硐室施工。

硐室净高 12.66m ，净宽5。

5m 。

永久支护形式为钢筋砼支护。

主井基岩段过箕斗装载硐室施工时,承受锚喷临时支护通过。

装载硐室本次拔门施工 1。

5m ，剩余工程待主井临时改绞后与井底车场同时施工.装载硐室为井筒施工的重要工程，构造简洁，技术要求高，施工难度大， 须制定具体的施工方案，以保证箕斗装载硐室及相关工程安全、顺当、快速施工。

二、技术特征表 1箕斗装载硐室技术特征表机头硐室 序号 1—1 〔m 〕 5.4 净 27。

33 掘 34。

86 2810 2750 5500 5565 500护形式钢筋砼 井筒18。

34 15.90 23。

76500 钢筋砼 注:具体技术参数及配筋见附图。

三、地质及水文特征该段地层为二迭系，岩性为粉砂岩。

岩石以紫红色为主，夹灰绿色,参差断口,夹薄层状条带状,团块状泥岩，水平层理及穿插层理，裂隙发育，被方解石泥质所充填， 局部见泥质包裹体。

因硐室施工超过井筒范围，不排解放炮振动造成出水可能，施工中应坚持先探后掘的原则，保证安全施工。

四、施工预备1、施工前由技术员传达施工技术措施，并进展职工质量安全意识教育，搞好工序转换工作.2、排水泵及排水管路,检查修理保证完好.3、组织有关人员对施工图纸进展会审，测量组对箕斗装载硐室施工中线、方位、标高进展校核。

4、施工用风钻、喷浆机、搅拌机等进展全面检修试运转，筑壁用模板、钢筋、锚杆、水泥、黄砂、石子等材料预备齐全。

其次章施工方案箕斗装载硐室掘砌施工方案应依据现场实际揭露岩石状况而定,当岩石条件稳定时，在实行临时支护的状况下，承受第一方案.当岩石条件较差时承受其次方案。

箕斗装载硐室施工工法韩文利（中煤第四十九工程处，邯郸，056003）前言箕斗装载硐室是一个与主井井筒相连的重要硐室工程，具有断面大、结构复杂、施工难度大、工期长等特点。

在施工时不仅要考虑箕斗装载硐室本身因素，同时还要兼顾井筒施工。

本工法结合宣东二矿主井箕斗装载硐室的施工，采用井筒超前掘进，上室和下室分层掘进，分两段与井筒同时套壁的施工方法，取得了优质快速安全施工的良好效果。

一、特点及适用范围1、特点：箕斗装载硐室与主井井筒相连具有断面大、结构复杂，与井筒同时施工的难点。

本工法根据这一难点，把箕斗装载硐室上室与下室分开施工，从而降低了施工难度，简化了工序，加快施工速度，达到安全施工，保证工程质量的目的。

2、适用范围：本工法适用于各种围岩，各种断面的混凝土或钢筋混凝土支护的箕斗装载硐室施工。

二、工艺原理箕斗装载硐室的施工难点在于与井筒相连，箕斗装载硐室断面大、结构复杂，围岩暴露面积大，时间长。

本工法就是把箕斗装载硐室分为两部分施工，减少临时支护面积和支护时间，从而达到安全、优质快速的目的。

三、工艺流程及操作要点箕斗装载硐室断面大、结构复杂，采用硐室与井筒同时施工的方案，上室与下室均采用分层施工，井筒比硐室分层掘进超前一炮（3.6m左右）, 井筒和硐室的临时支护均为每3.0m进行喷射砼一次，局部破碎处打锚杆挂金属网。

永久支护时，上室与井筒同时进行钢筋砼砌壁，下室掘够后亦与井筒同时进行钢筋砼砌壁。

上室素砼段待井底车场施工到煤仓部位时再进行施工。

1、测量放线标高和方位控制设在箕斗装载硐室上室2~3m处位置，控制箕斗装载硐室施工。

2、硐室部位的井筒掘进根据上室和下室高度，硐室部位的井筒分两段施工，每段掘进比硐室分层掘进超前一炮，有利于排水和出碴。

井筒掘进采用FJD-6.7型伞形钻架配YGZ-70型独立回旋凿岩机、Φ25×700mm中空六角钢钻杆、Φ52mm十字形合金钢钻头打眼，眼深4m，采用Φ45×400mm×0.83kg和Φ35×400mm×0.5kgT220型岩石水胶炸药以及5m长脚线毫秒延期电雷管进行深孔光面爆破井筒荒断面，采用喷射用10#铁丝编织，标号为C18厚度为50mm砼作为临时支护，段高为3m左右，局部破碎处打Φ29×1700mm管缝式锚杆和挂金属网，锚杆排距灵活掌握，金属网网格为100×100mm。

复杂地质条件下箕斗装载硐室施工技术摘要根据柳海煤矿复杂地质条件，采用锚网喷索工字钢垳架联合支护，解决复杂地质条件下大硐室施工难题，收到较好的效果。

关键词0引言1工程及地质概况2施工方案临时改绞施工前对井筒加固台阶式短掘短砌”施工装载硐室采用“台阶式短掘短砌”施工，先掘支上室，锚网喷、钢结构支架支护后，再施工下室。

施工步骤：上室锚网喷掘进完暂不破井壁，开始安装拱部桁架，每架桁架采用5组（10根）锚杆配铁垫板固定，桁架之间采用9#角钢拉杆三角连接，应把桁架壁爪喷严实。

按此循环把上室支架支护到井壁处，同时把隔板钢架安装完毕，开始破井壁安装井壁处桁架。

破井壁时破井壁时，加密布置周边眼及辅助眼，且留3圈眼不装药，先放硐室，从中间向周边扩展，周边眼用风镐刷掘。

上室施工结束后，从井筒向山墙方向逐架掘支，（每掘够一架的距离，架下部支架）直至施工到山墙，最后施工伸入井筒部分，浇注混凝土成巷。

出矸在主井底马头门处安设一台P-60B型耙装机出矸。

3箕斗装载硐室施工3、1井筒加固（1）井筒注浆加固（2）井筒工字钢井圈加固井筒注浆加固完毕，按设计要求进行井筒槽钢井圈加固，槽钢弯曲成为1/4环状，直径4500mm，与主井井筒直径一样，和井筒垂直安装，间隔1米，在每一个弧形槽钢预先制取两个矩形孔，均匀布置在1/4弧形槽钢的三等分处，孔的尺寸30×40mm。

在安装槽钢的同时，在每一个矩形孔的位置打锚杆眼，安装锚杆固定。

锚杆头不能露出井筒。

井筒及相关工程施工结束后拆除。

3、2装载胶带巷加固从煤仓向主井方向施工，在距离装载硐室10米开始采用加强型支护，按设计直墙半圆拱荒断面，实行光面爆破，刷扩巷道断面成型后进行永久支护。

施工顺序为：按设计直墙半圆拱毛断面扩刷巷道成型→锚网喷支护，初喷厚度60mm，按设计间排距打锚索→挖底→架设桁架→矿压观测→复喷至与钢架接触→矿压观测；3、3箕斗装载硐室支护参数箕斗装载硐室设计为三心拱断面，掘进断面尺寸：计量设备处8034×12494mm：井筒处8034×13929mm；硐室设计净断面尺寸：计量设备处6474×10334mm，井筒处6474×12134mm，永久支护形式锚网喷+锚索+金属桁架+砼支护。

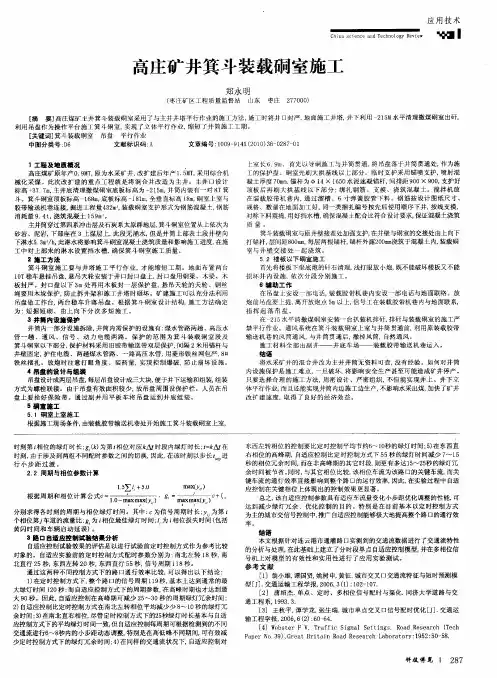

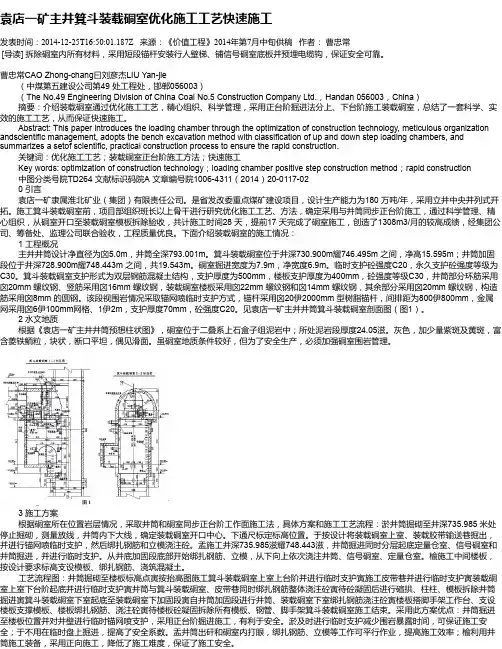

袁店一矿主井箕斗装载硐室优化施工工艺快速施工发表时间：2014-12-25T16:50:01.187Z 来源：《价值工程》2014年第7月中旬供稿作者：曹忠常[导读] 拆除硐室内所有材料，采用短段锚杆安装行人壁梯、铺信号硐室底板并预埋电缆钩，保证安全可靠。

曹忠常CAO Zhong-chang曰刘彦杰LIU Yan-jie（中煤第五建设公司第49 处工程处，邯郸056003）（The No.49 Engineering Division of China Coal No.5 Construction Company Ltd.，Handan 056003，China）摘要：介绍装载硐室通过优化施工工艺，精心组织、科学管理，采用正台阶掘进法分上、下台阶施工装载硐室，总结了一套科学、实效的施工工艺，从而保证快速施工。

Abstract: This paper introduces the loading chamber through the optimization of construction technology, meticulous organization andscientific management, adopts the bench excavation method with classification of up and down step loading chambers, and summarizes a setof scientific, practical construction process to ensure the rapid construction.关键词：优化施工工艺；装载硐室正台阶施工方法；快速施工 Key words: optimization of construction technology；loading chamber positive step construction method；rapid construction 中图分类号院TD264 文献标识码院A 文章编号院1006-4311（2014）20-0117-02 0 引言袁店一矿隶属淮北矿业（集团）有限责任公司。
