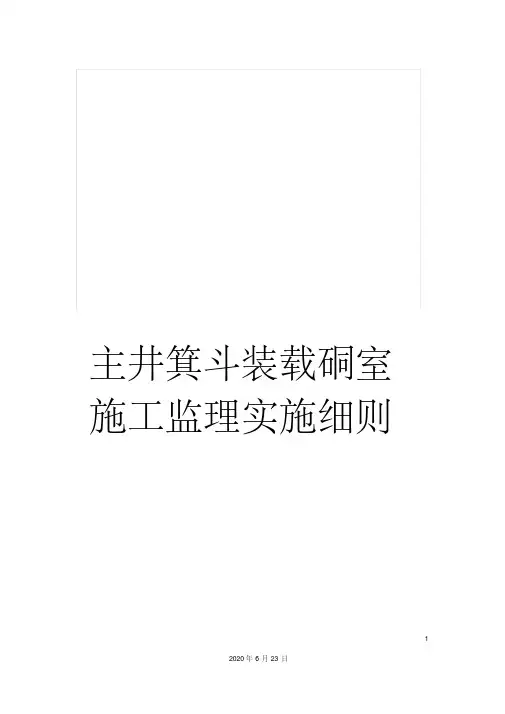

主井箕斗装载硐室施工监理实施细则1内蒙多伦协鑫矿业有限公司多伦煤矿改扩建工程主井箕斗装载硐室监理实施细则内蒙古三利煤炭基建咨询监理有限责任公司多伦煤矿项目监理处11月30日2编制:审核:校对:批准:3编制依据龙矿集团矿山建设公司多伦建设指挥部 11月30日编制《箕斗装载硐室施工安全技术措施》《简明建设井手册》《煤矿安全规程》《多伦煤矿改扩建工程主副井掘砌施工组织设计》《主井基岩段掘砌作业规程》4一、工程概况多伦煤矿改扩建工程设计生产能力120万吨/年, 采用立井开拓方式, 主井深度为324.56m, 设计净直径5m, 主井井筒掘砌到箕斗装载硐室位置即进行箕斗装载硐室施工, 硐室净高10.390m, 净宽 5.30m, 永久支护形式为钢筋砼支护。
主井基岩段过箕斗装载硐室施工时, 采用锚网喷临时支护经过。
装载硐室施工时要同时把皮带道拔门施工 2.0m, 其余工程待主井临时改绞后与井底车场同时施工。
装载硐室为井筒重要工程, 结构复杂、技术要求高、施工难度大, 为保证箕斗装载硐室及相关工程安全、顺利、快速施工, 特制定本监理实施细则。
箕斗装载硐室参数表名称断面序号计算长度( m) 断面积( ㎡)净宽净高厚度( mm) 永久支护形式装载硐室1—1 4.602 55.07 66.24 5300 10390 400 井筒1—1 15.24 19.63 26.41 400 注具体技术参数及配筋见附图二、地质及水文特征该段地层为白垩系下统巴彦花组泥岩, 浅灰~灰色, 稍湿, 泥钙质胶结、坚硬、块状、断口平坦, 含植物碎屑, 为本区含煤系地层。
该段地层含水微弱。
使用20T/H潜水泵可疏干。
三、施工前对施工准备工作监理施工前由技术员传达施工安全技术措施, 并进行安全、质量意识教育, 搞好工序转换工作。
5组织有关人员对施工图纸进行会审, 测量组对箕斗装载硐室施工中线、方位、标高、进行校对, 并请工程部派员复测, 经监理确认后方可定位。

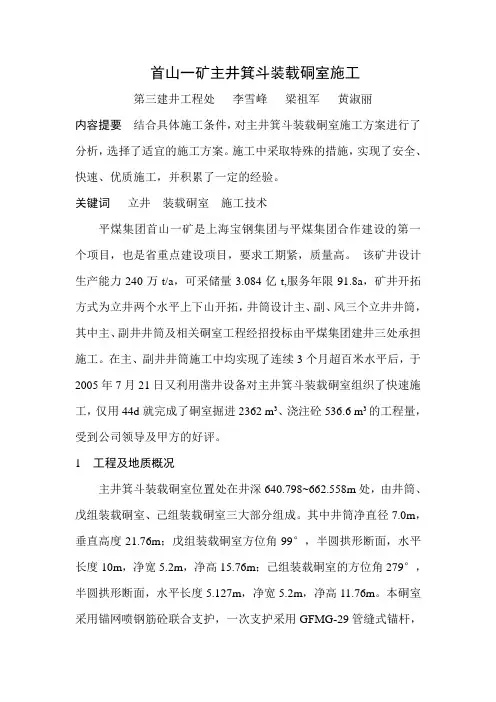

首山一矿主井箕斗装载硐室施工第三建井工程处李雪峰梁祖军黄淑丽内容提要结合具体施工条件，对主井箕斗装载硐室施工方案进行了分析，选择了适宜的施工方案。
施工中采取特殊的措施，实现了安全、快速、优质施工，并积累了一定的经验。
关键词立井装载硐室施工技术平煤集团首山一矿是上海宝钢集团与平煤集团合作建设的第一个项目，也是省重点建设项目，要求工期紧，质量高。
该矿井设计生产能力240万t/a，可采储量3.084亿t,服务年限91.8a，矿井开拓方式为立井两个水平上下山开拓，井筒设计主、副、风三个立井井筒，其中主、副井井筒及相关硐室工程经招投标由平煤集团建井三处承担施工。
在主、副井井筒施工中均实现了连续3个月超百米水平后，于2005年7月21日又利用凿井设备对主井箕斗装载硐室组织了快速施工，仅用44d就完成了硐室掘进2362 m3、浇注砼536.6 m3的工程量，受到公司领导及甲方的好评。
1工程及地质概况主井箕斗装载硐室位置处在井深640.798~662.558m处，由井筒、戊组装载硐室、己组装载硐室三大部分组成。
其中井筒净直径7.0m，垂直高度21.76m；戊组装载硐室方位角99°，半圆拱形断面，水平长度10m，净宽5.2m，净高15.76m；己组装载硐室的方位角279°，半圆拱形断面，水平长度5.127m，净宽5.2m，净高11.76m。
本硐室采用锚网喷钢筋砼联合支护，一次支护采用GFMG-29管缝式锚杆，长2000mm，间排距900 mm×900mm，直径6mm钢筋网，网孔150 mm×150mm，喷砼厚度150mm。
二次支护采用双层钢筋砼支护，网格为纵筋（直径16 mm）×横筋（直径16 mm）=300 mm×300 mm，拉筋直径8mm，间距600mm，支护厚度450mm。
总掘进工程量2362 m3，现浇C30砼442 m3，喷射C20砼94.6 m3，锚杆1539根，绑扎钢筋20.55t,预留各种规格梁窝31个。

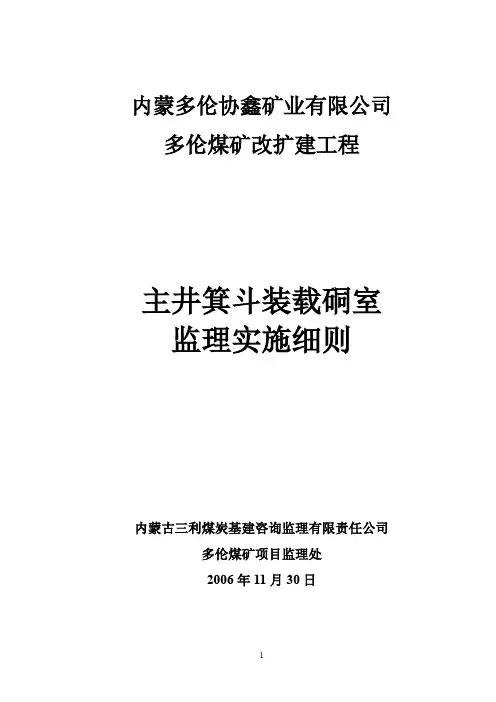

内蒙多伦协鑫矿业有限公司多伦煤矿改扩建工程主井箕斗装载硐室监理实施细则内蒙古三利煤炭基建咨询监理有限责任公司多伦煤矿项目监理处2006年11月30日编制：审核：校对：批准：编制依据龙矿集团矿山建设公司多伦建设指挥部2006年11月30日编制《箕斗装载硐室施工安全技术措施》《简明建设井手册》《煤矿安全规程》《多伦煤矿改扩建工程主副井掘砌施工组织设计》《主井基岩段掘砌作业规程》一、工程概况多伦煤矿改扩建工程设计生产能力120万吨/年，采用立井开拓方式，主井深度为324.56m，设计净直径5m，主井井筒掘砌到箕斗装载硐室位置即进行箕斗装载硐室施工，硐室净高10.390m，净宽5.30m，永久支护形式为钢筋砼支护。
主井基岩段过箕斗装载硐室施工时，采用锚网喷临时支护通过。
装载硐室施工时要同时把皮带道拔门施工2.0m，其余工程待主井临时改绞后与井底车场同时施工。
装载硐室为井筒重要工程，结构复杂、技术要求高、施工难度大，为保证箕斗装载硐室及相关工程安全、顺利、快速施工，特制定本监理实施细则。
箕斗装载硐室参数表二、地质及水文特征该段地层为白垩系下统巴彦花组泥岩，浅灰~灰色，稍湿，泥钙质胶结、坚硬、块状、断口平坦，含植物碎屑，为本区含煤系地层。
该段地层含水微弱。
使用20T/H潜水泵可疏干。
三、施工前对施工准备工作监理施工前由技术员传达施工安全技术措施，并进行安全、质量意识教育，搞好工序转换工作。
组织有关人员对施工图纸进行会审，测量组对箕斗装载硐室施工中线、方位、标高、进行校对，并请工程部派员复测，经监理确认后方可定位。
对所用机械设备进行全面检修试运转，筑壁用模板、钢筋、锚杆、锚索、钢筋网、水泥、砂子、石料等材料必须准备齐全，并按有关监理程序报审。
四、施工其间监理1、临时支护采用锚网作为一次支护，喷射砼，配合比为水泥、砂、石子，混合比为1:2:1.5，水灰比0.45，砼标号C20，速凝剂参量为水泥用量3—5%。
2、永久支护绑扎钢筋立模前，由监理工程师检查掘进荒断面是否达到设计要求，荒断面达到设计要求后，按中腰线依据设计尺寸进行绑扎钢筋，支模时每测墙体及顶部立模时均应放大设计30mm，以确保满足设计要求。

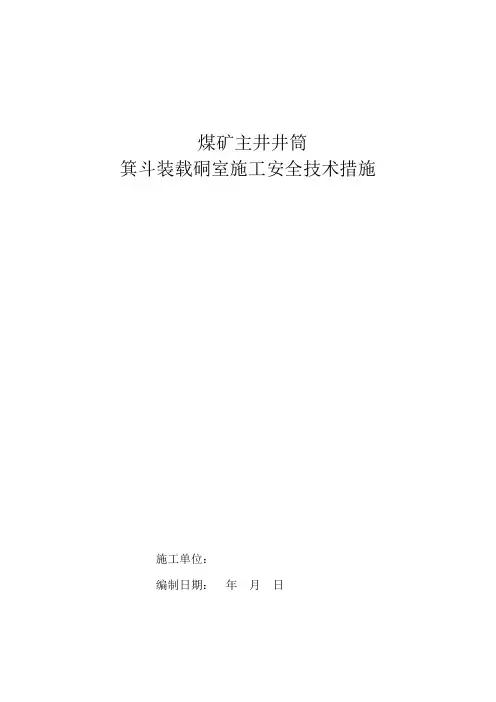

煤矿主井井筒箕斗装载硐室施工安全技术措施施工单位：编制日期：年月日施工作业规程（措施）审批意见一、工程概况煤矿主井井筒设计净直径为φ5.5m，井筒全深678.888m。
根据矿方要求井筒延深至721m（暂定），箕斗装载硐室位于井深-655.190m～-671.856m 之间，净高16.666m；井筒加固段位于井深-652.64m～-674.456m之间，共21.816 m。
与箕斗装载硐室P室上部相连的装载带式输送机巷掘砌深10.86m （从井筒中心算起），净底板绝对标高+168.310m(井深-659.690m)，坡度为0.003下山；箕斗装载硐室P室下部相连的液压站、值班室硐室掘砌深度为12.86m，净底板绝对标高+158.966m(井深-669.034m)，箕斗装载硐室的方位角为291°30〞。
二、箕斗装载硐室及连接处井筒结构1、箕斗装载硐室为直墙半圆拱型，根据结构特点及标高可分为上、下两个部分：（1）井深-659.70m以上为上部，上部装载硐室包括P室半圆拱、装载带式输送机巷，掘深9.410m，砌深8.86m（从井筒中心算起），与井筒连接处净宽5.5 m，拱高2.75m，硐室净宽7.85 m，拱高3925mm，厚度为450mm，两层钢筋混凝土结构，现浇混凝土砌壁厚度450mm，环筋和竖向钢筋Φ20@200mm，横向钢筋Φ20@200mm，箍筋为Φ8@400mm掘进宽度6.6m，净宽5.5m，墙高0.95m，拱高2.75m，为0.003下山，两层钢筋混凝土结构，现浇混凝土砌壁厚度450mm，环筋和竖向钢筋Φ20@200mm，横向钢筋Φ20@200mm，箍筋为Φ8@400mm，铺底厚度100mm。
（2）井深-659.70m～-665.534m 之间为中部，中部包括P室直墙及与井筒连接处，高度为5.844m，掘深9.41m，砌深8.86m（从井筒中心算起），净宽7.85m，现浇混凝土砌壁厚度450mm，两层钢筋混凝土结构，墙横、竖钢筋均为Φ20@200，箍筋为Φ8@400mm。

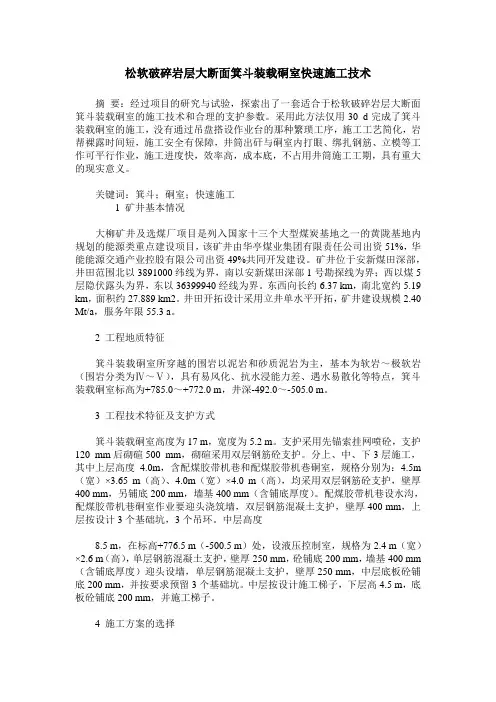

松软破碎岩层大断面箕斗装载硐室快速施工技术摘要：经过项目的研究与试验，探索出了一套适合于松软破碎岩层大断面箕斗装载硐室的施工技术和合理的支护参数。
采用此方法仅用30 d完成了箕斗装载硐室的施工，没有通过吊盘搭设作业台的那种繁琐工序，施工工艺简化，岩帮裸露时间短，施工安全有保障，井筒出矸与硐室内打眼、绑扎钢筋、立模等工作可平行作业，施工进度快，效率高，成本底，不占用井筒施工工期，具有重大的现实意义。
关键词：箕斗；硐室；快速施工1 矿井基本情况大柳矿井及选煤厂项目是列入国家十三个大型煤炭基地之一的黄陇基地内规划的能源类重点建设项目，该矿井由华亭煤业集团有限责任公司出资51%，华能能源交通产业控股有限公司出资49%共同开发建设。
矿井位于安新煤田深部，井田范围北以3891000纬线为界，南以安新煤田深部1号勘探线为界；西以煤5层隐伏露头为界，东以36399940经线为界。
东西向长约6.37 km，南北宽约5.19 km，面积约27.889 km2。
井田开拓设计采用立井单水平开拓，矿井建设规模2.40 Mt/a，服务年限55.3 a。
2 工程地质特征箕斗装载硐室所穿越的围岩以泥岩和砂质泥岩为主，基本为软岩～极软岩（围岩分类为Ⅳ～Ⅴ），具有易风化、抗水浸能力差、遇水易散化等特点，箕斗装载硐室标高为+785.0～+772.0 m，井深-492.0～-505.0 m。
3 工程技术特征及支护方式箕斗装载硐室高度为17 m，宽度为5.2 m。
支护采用先锚索挂网喷砼，支护120 mm后砌碹500 mm，砌碹采用双层钢筋砼支护。
分上、中、下3层施工，其中上层高度 4.0m，含配煤胶带机巷和配煤胶带机巷硐室，规格分别为：4.5m （宽）×3.65 m（高）、4.0m（宽）×4.0 m（高），均采用双层钢筋砼支护，壁厚400 mm，另铺底200 mm，墙基400 mm（含铺底厚度）。
配煤胶带机巷设水沟，配煤胶带机巷硐室作业要迎头浇筑墙，双层钢筋混凝土支护，壁厚400 mm，上层按设计3个基础坑，3个吊环。
中煤第五建设公司李村煤矿箕斗装载硐室掘砌作业规程中煤五公司第一工程处李村项目部一、概述山西潞安矿业集团李村矿井位于山西省长子县大堡头镇南小河村和南李村之间，距长治约24km。
采用立井开拓方式，设主、副、回三个立井，采用普掘法施工。
中煤一处李村李村项目部主要施工主、副立井井筒及相关硐室，为施工主井箕斗装载硐室，特编制本设计。
1、主井井筒主立井井筒净径8m，井深576.8m，井壁厚度为500mm，采用C35素砼支护。
基岩段施工采用立井混合作业法，选用Ⅳ加高型凿井井架，采用二套单钩提升系统，主提升系统选用2JK-3.5／20型提升机，配3.0m3吊桶，副提升系统选用JK-2.5/20型提升机，配2m3吊桶。
掘进采用FJD-6型伞钻打眼，配YGZ-70型凿岩机，4.0m中深孔光面爆破，采用一台HZ-4型中心回转式抓岩机出矸，段高为3.6m的单缝液压金属模板砌壁，井筒内设置一台MD50-80×8型卧泵及胶质风筒、安全梯、压风管、供水管、排水管各一趟，采用井壁固定。
井口设两套搅拌系统，配两套PLD-1600型电脑计量自动上料系统，两台JQ—1600型强制式搅拌机，两台60吨散装水泥自动计量泵罐进行配料。
2、主井箕斗装载硐室主井箕斗装载硐室设计方位为主井井筒正东，采用单侧布置，箕斗装载硐室净顶板为-502.35m，胶带巷底板为-506.8m，箕斗装载硐室净底板为-519.24m。
硐室掘进总高度为18.955m，以胶带巷底板-506.8m为±0.00相对标高，按照功能划分几个部位的技术特征分述如下：（1）上部硐室：包括上部带式输送机硐室（高度0～+5.1m）和侧面南北各一个带式输送机机头硐室（机头硐室）。
带式输送机硐室净宽度6m，深度7.2m，净高度为4.45m；采用半圆拱型双层钢筋砼支护，支护厚度为550mm；南北方位机头硐室净宽度为4.3m，深度为2250mm，采用半圆拱型双层钢筋砼支护，支护厚度为550mm；机头硐室底板为钢筋砼梁板结构，砼楼板厚度为150mm，梁的厚度分别为500mm和600mm，梁上预留皮带架及皮带机头基础预留孔；机头硐室向东与给煤巷相连。
（2）中部为定量斗与溜煤槽硐室（高度0～-10.7），简称中部硐室，净宽度为6000mm，净深度为4985mm，三面采用直墙型双层钢筋砼支护，山墙支护厚度为550mm，迎脸支护厚度为500mm；底板向东附设一个液压硐室，净宽度4500mm，深度5700mm，净高度为4200mm，墙部采用直墙型双层钢筋砼支护，支护厚度为400mm，顶部为平顶，采用锚网喷支护，支护厚度为200mm采用锚索与带式输送机巷底板对拉加固；液压站硐室内设人行通道采用暗立眼与给煤巷检修壁龛底板相连。
（3）下部为溜煤槽站柱支撑基础硐室（高度-10.7～-13.855），简称下部硐室，净宽度为6000mm，净高度3155mm，净深度为1585mm，采用直墙型双层钢筋砼支护，山墙支护厚度为550mm，迎脸支护厚度为500mm；底部设站柱基础，采用预留基础孔。
（4）箕斗装载硐室及井筒采用C35混凝土支护。
硐室相关井筒段井壁壁厚为550mm，采用双层钢筋砼支护。
箕斗装载硐室荒顶板高度上2.0m至硐室掘进底板下2.5米为井筒加固段，采用双层钢筋砼支护，钢筋立筋为Φ20mm螺纹钢，环筋为Φ22mm螺纹钢，钢筋间排距为200×200mm，采用Φ6mm盘圆做联系筋，间排距为600mm。
上部硐室内立筋和拱部环筋为Φ20mm螺纹钢，横筋为Φ22mm螺纹钢，钢筋钢筋间排距为200×200mm，采用Φ6mm盘圆做联系筋，间排距为600mm。
中部硐室、液压站和下部硐室内立筋为Φ20mm螺纹钢，横筋为Φ22mm螺纹钢，钢筋钢筋间排距为200×200mm，采用Φ6mm盘圆做联系筋，间排距为600mm。
皮带硐室底板砼板主要采用Φ14mm螺纹钢和Φ12mm圆钢；为双层钢筋网；砼板梁主要采用Φ12mm圆钢做箍筋，Φ25mm螺纹钢做通筋；采用Φ6mm盘圆做加强联系筋。
二、地质及水文根据李村矿井主井井筒检查钻孔地质报告及实际收集的资料推测，硐室所揭露的地层为二叠系上统山西组顶部地层。
主要岩层为：1、497.5～501.8m，为中砂岩，厚度4.3m，灰白色，中厚层状，中粒结构，块状，石英为主；2、501.8～504.7m，为泥岩，厚度为 2.9m，灰黑色，中厚层状，块状，以粘土矿物为主；水平层理，断口较平坦；3、504.7～515.1m，为粉砂岩，厚度为10.4m，灰黑色，厚层状，粉粒结构，块状，以粉质石英和粘土矿物为主；泥质胶结，间加薄层细砂岩；4、515.1～517.5m，为砂质泥岩，厚度为 2.4m，黑灰色，厚层状，含粉砂泥质结构，块状，断口不平，易风化；5、517.5～523.2m，为粉砂岩，厚度为5.7m，浅灰色，厚层状，粉粒结构，块状，呈锯齿状断口，质较硬，中部间加灰白色细砂岩。
硐室围岩稳定较差，岩石坚固性系数f=4～6，顶板砂岩含水性较弱，预计水量小于5m³/h。
三、施工方案及施工工艺（一）施工方案根据箕斗装载硐室高度较高、皮带硐室较长的工程特征，结合设计支护方式及井筒基岩段施工工艺，采用分两期施工，第一期施工范围为上部硐室的机头硐室和皮带硐室7.2m深、中部硐室、液压硐室和下部硐室的墙部，与井筒期同时施工。
第二期施工范围为皮带巷剩余部分包括检修壁龛、液压硐室内人行通道及暗立眼、下部硐室底板基础，安排在巷道二期施工。
箕斗装载硐室一期施工方案采用分层施工方案，具体如下：以带式输送机机头硐室底板即±0.00向上的皮带硐室和两个机头硐室为上分层，以楼板梁顶面即±0.00向下的中部硐室、下部硐室和液压硐室为下分层。
上分层按照由上向下分为拱顶部和拱墙部两个小分层进行掘进和临时支护后，立即与井筒同时进行绑扎钢筋和稳立模板进行砼浇筑永久支护。
下分层按照至上而下高度每1.8m做为一个小分层（共8个）进行掘进和临时支护，同时进行液压硐室的掘进和临时支护，掘到硐室掘进底板后，进行由下而上绑扎钢筋，与井筒同时稳立模板进行砼浇筑。
井筒采用段高为3.6m的单缝液压金属模板提模砌壁，上分层采用钢碹股配钢模板砌壁，下分层采用脚手架配土建钢模板砌壁。
最后利用脚手架进行稳立模板和钢筋绑扎施工楼板梁。
（二）施工工艺流程1、上分层施工工艺流程为：上部硐室的拱顶部平眼掘进及临时支护循环施工到设计深度（5个循环）－拱墙部立眼掘进及临时支护循环施工到设计标高（2个循环）－墙部扎钢筋－墙部稳模－砼浇筑－拱部扎钢筋－拱部稳模－砼浇筑-砼养护拆模－预埋基础螺栓孔钢管、钢板－铺底。
2、下分层施工工艺流程为：中部硐室的立眼掘进及临时支护循环施工到设计标高（6个循环，含液压硐室掘进及临时支护）－下部硐室掘进及临时支护到设计标高（2个循环）－1.5米段高扎钢筋－1.5米段高稳模－砼浇筑－1.5米段高扎钢筋－1.5米段高稳模－砼浇筑循环施工（8个循环，含梁窝盒安装，第二个循环进行液压硐室稳模）至楼板梁高度－楼板梁稳模-安装预留基础预留孔钢管和预留口木框－砼浇－扎楼板梁下层钢筋和梁钢筋笼－砼浇－扎楼板梁上层钢筋－砼浇-砼养护拆模-铺底-台阶施工。
（三）掘进施工1、上分层(0～5.1m)掘进上分层按照上部硐室的起拱高度和墙高设计分成拱顶部掘进和拱墙部掘进两个小分层，以掘进拱顶向下2.5m作为掘进第一个小分层；下部拱墙作为掘进第二小分层掘进施工。
掘进第一小分层掘进高度 2.5m，采用上部硐室和机头硐室施工大样图进行轮尺划线，采用YTP-26型凿岩机进行水平布孔，炮孔直径为42mm，炮孔深度为2.0m，循环进尺为1.8m，进行5个循环至上部硐室掘进深度为止。
掘进第二小分层采用YTP-26型凿岩机进行垂直排眼布孔，炮孔直径为42mm，炮孔深度为1.5m，深度进尺为1.3m，进行两个循环爆破。
2、下分层(0～-13.855)掘进下分层按照硐室的高度设计分成掘进7个小分层，采用YTP-26型凿岩机进行水平布孔，炮孔直径为42mm，炮孔深度为2.0m，循环进尺为1.8m。
下分层每个小分层掘进宽度为7.8m，掘进深度按照硐室断面要求控制炮孔，采用排眼布孔，五段毫秒延期电雷管起爆，从洞口到洞里逐段加号，保证光爆自由面逐步加大。
液压硐室采用YTP-26型凿岩机进行水平布孔，炮孔直径为42mm，炮孔深度为2.3m，进尺2.1m，采用全断面掘进施工。
3、井筒掘进硐室井筒段设计砼壁厚由原500mm加大到550mm，参照《主立井井筒基岩段爆破图表》考虑锚网喷100mm临时支护进行施工。
为保证硐室施工和出矸，井筒掘进出矸施工超前硐室深度2.0m进行施工。
4、掘进施工工艺（1）凿岩凿岩采用YTP-26型气腿式凿岩机、Φ22mm中空六角刚钻杆和Φ42mm一字型钻头进行炮眼凿孔，直径为42mm，采用定人、定机、定位、分片、分区的方式进行打眼。
凿岩严格按照爆破图表进行施工，考虑到临时支护厚度，轮尺放线时将设计掘进尺寸井帮放大100mm进行施工。
（2）爆破采用浅孔光面爆破，炸药选用高威力乳化炸药，药卷规格为φ32mm×180mm，每卷重200g；雷管选用3m脚线毫秒延期电雷管，最后一段延期时间不超过130ms；为保证抛渣作业，装药方式选用反向连续装药；炮眼封孔采用粘土炮泥封堵；连线采用大串联方式；按光面、光底、弱震、弱冲的要求进行光面爆破。
采用主立井井筒爆破施工的直流电源放炮器起爆。
由于硐室断面多变，每次爆破前由施工队技术员根据岩石和断面特征编制相应的爆破图表，经报项目部技术负责人审核单位岩体炸药量消耗指标和总装药量指标后方可进行爆破作业。
放炮前施工作业人员必须提升出井口50m外方可进行爆破作业，放炮通风时间不得低于15Min，通风瓦检工严格执行一炮三检制度，严格执行四人连锁放炮制度。
（3）装岩与排矸硐室内矸石采用铁锨人工翻矸至井筒内，深处采用小推车辅助运输。
井筒内采用一台HZ－4型中心回转抓岩机，将矸石装入吊桶提升出井，由各自的翻矸台自动翻矸系统经溜槽溜至地面，自卸汽车运到排矸场地。
（四）临时支护施工临时支护作为一次支护施工，构成永久支护的一部分，施工如下：1、临时支护参数（1）锚网支护参数锚杆采用φ22×2000mm树脂锚杆，采用两只Z2360中速药卷锚固，锚固力为64KN，锚杆间排距为800×800mm，矩形布置，锚杆外漏100mm，全断面锚网支护。
网片采用φ6mm盘圆金属网，网格100×100mm，网幅为2000×1000mm，压茬为200mm，每300mm采用10号铁丝绑扎，全断面铺网。
（2）锚索支护参数为加强硐室顶板支护，采用φ15.24mm的1×7股高强度预应力钢绞线，长度为6.3m，采用一只K2335和两只Z2360树脂药卷，锚固长度为1500mm，配套L400mm18#槽钢、150×150×12mm铁饼，配套锁具紧固锚索，锚固力不低于130KN。
