模糊控制洗衣机

洗衣机模糊控制仿真实验报告一、实验目的本实验旨在通过对洗衣机运行过程的模糊控制仿真实验，帮助学生更好地了解模糊控制的基本原理和实现方法。

二、实验原理洗衣机模糊控制系统主要包括模糊控制器、模糊推理机和输出规则等三个部分。

模糊控制器是模糊系统的核心部分，其主要作用是将输入信号转化为模糊集，并将控制输出信号转化为真实输出信号。

模糊控制器的输入为洗衣机工作状态的一些参数，例如水位、温度等，输出为洗衣机运行状态的一些控制命令，例如加热、搅拌等。

模糊推理机是由一系列规则组成的系统，它负责根据输入的模糊集和一组先验规则，进行模糊推理，得到控制输出信号的模糊集，即模糊控制器的中间变量。

输出规则主要为控制输出信号的模糊集赋值，即将模糊集中各个元素映射到真实输出信号的取值范围内。

三、实验步骤1、建立洗衣机的模糊控制系统模型，包括模糊控制器、模糊推理机和输出规则等。

2、设置洗衣机的运行参数，例如水位、温度等，作为模糊控制器的输入。

3、根据洗衣机的运行状态，制定一组先验规则，作为模糊推理机的输入，并进行模糊推理。

4、根据模糊推理得到的控制输出信号的模糊集，进行输出规则的映射，得到洗衣机的真实控制命令。

5、根据洗衣机的控制命令，模拟洗衣机的工作流程。

6、对洗衣机的工作流程进行仿真实验，并记录实验结果。

四、实验结果分析经过多次实验，得到了洗衣机的模糊控制系统的优化参数，能够实现洗衣机的良好控制。

通过对实验结果的分析，可以发现，模糊控制系统可以有效地调节洗衣机的运行状态，使其在不同的工作状态下保持稳定且高效的运行。

同时，模糊控制系统也具有很强的适应性和鲁棒性，可以自适应地调节参数，应对各种不同的运行环境。

五、实验总结本实验通过模拟洗衣机的工作流程，对模糊控制系统的基本原理和实现方法进行了深入探究，能够有效地帮助学生掌握模糊控制系统的设计和应用方法。

同时，在实验过程中，也需要注意对实验数据和结论的分析和总结，以便更好地优化模糊控制系统的参数和性能，实现最佳控制效果。

4.2.5模糊自动洗衣机的设计1990年日本松下电器首先设计生产了模糊洗衣机，这是世界上第一个应用模糊控制器的消费产品。

它根据洗涤衣物的种类、油腻和脏污程度，利用模糊控制系统自动选定洗涤时间和水流旋转强度。

作为设计模糊控制器的实际例子，下面介绍经过简化的模糊自动洗衣机控制器的设计原理，只考虑洗涤时间的自动选定。

1、确定模糊控制器的结构洗衣机利用分光光度计传感器，通过检测洗涤液的透明程度等方法，测出洗涤液中的污泥含量[0,100]%x ∈和油脂含量[0,100]%y ∈。

模糊控制器则根据x 和y 的数据，选定洗涤时间[0,60](t ∈分钟)。

因为只考虑洗涤时间，可以用双输入-单输出模糊控制器完成任务。

2、定义输入、输出量的模糊分布为了讲述的简便，所有模糊子集都选取三角形隶属函数。

选定三个模糊子集：污泥少（SD)、污泥中（MD)和污泥多（LD),用于涵盖输入量x 的论域[0,100],它们的隶属函数如下，其分布如图4-18所示。

()(50)/50050/50050()(100)/5050100()(50)/5050100SD x x x x x MD x x x LD x x x =-≤≤≤≤⎧=⎨-<≤⎩=-<≤图 4-18 覆盖污泥含量x 论域的模糊子集分布②选定三个模糊子集：油脂少（NG)、油脂中（MG)和油脂多（LG),用于涵盖输入量y 的论域[0，100],它们的隶属函数如下，其分布如图4-19所示。

()(50)/50050/50050()(100)/5050100()(50)/5050100NG y y y y y MG y y y LG y y y =-≤≤≤≤⎧=⎨-<≤⎩=-<≤图 4-19 覆盖油脂含量y 论域的模糊子集分布③选定五个模糊子集涵盖输出量t 的论域[0, 60]:很短（VS)、短（S)、中等（M ）、 长（L)和很长（VL),它们的隶属函数如下，其分布如图4-20所示。

以洗衣机模糊控制为例的教学案例设计方法1. 引言1.1 研究背景洗衣机作为日常生活中常用的家用电器之一，已经成为人们生活中不可或缺的存在。

在洗衣机的发展过程中，传统的控制方法已经不能满足人们对洗衣机功能和性能的需求。

探讨利用模糊控制技术来提升洗衣机的控制精度和性能具有重要意义。

传统的洗衣机控制方法主要依赖于固定的控制规则和逻辑，对于复杂的洗衣过程往往无法做到精准控制。

而模糊控制技术则是一种基于人类模糊逻辑思维方式的控制方法，可以通过模糊集合和模糊推理来实现对系统的精准控制。

将模糊控制技术应用到洗衣机控制中，有望提高洗衣机的洗涤效果，降低能源消耗，提升用户体验。

在这样的背景下，本研究旨在探讨以洗衣机模糊控制为例的教学案例设计方法，通过对洗衣机模糊控制原理的深入研究和实践，为教学案例的设计提供理论支持和实践指导。

希望通过本研究能够促进模糊控制技术在家电领域的应用，提升洗衣机的智能化水平，为人们的生活带来更多便利和舒适。

1.2 研究目的研究目的是为了探讨如何通过洗衣机模糊控制的教学案例设计方法，提高学生对模糊控制原理的理解和掌握。

通过设计一个具体的案例，让学生在实际操作中体会到模糊控制的应用和优势，激发他们的学习兴趣和思维能力。

本研究旨在为教师提供一种有效的教学方法，帮助学生更好地学习和掌握洗衣机模糊控制技术，促进教学效果的提升和学习成果的达成。

通过研究教学案例设计方法，可以进一步完善模糊控制的教学体系，促进学生的综合素质和实践能力的提升，培养学生的创新精神和工程实践能力，为培养高素质工程技术人才提供有益的教学参考和借鉴。

2. 正文2.1 洗衣机模糊控制原理洗衣机模糊控制是一种应用于洗衣机控制系统中的智能控制方法。

其原理主要包括以下几个方面：1. 模糊控制原理：模糊控制是一种基于模糊逻辑的控制方法，其核心思想是通过模糊化输入和输出变量，以及一系列模糊规则来实现对系统的控制。

在洗衣机控制中，我们可以通过模糊化洗涤时间、水温、转速等变量，以及一系列模糊规则来实现对洗衣机的控制。

摘要基于模糊控制的全自动洗衣机自动控制系统, 所有的电路都是在单片机的控制下工作的，而本设计中采用以单片机C8051F为核心结合接口芯片及外围电路以实现洗衣机的智能控制。

其中模糊控制器的设计是关键环节，采用传感器检测洗衣过程必需的物理量，进入模糊控制器，通过模糊推理，实现对洗衣机自动识别衣质、衣量，自动识别肮脏程度，自动决定水量，自动投入恰当的洗涤剂等功能的控制。

本设计在洗涤过程中采用了实时模糊控制，提高洗衣质量,节约能源。

硬件结构框图及软件流程图是该系统的重要组成部分,在整个控制过程中，模糊控制软件起了决定性的作用。

关键词：模糊控制；单片机；全自动洗衣机AbstractBased on fuzzy control completely automatic washer automatic control system, All electric circuits are worked under the monolithic integrated circuit control, at present, usually uses monolithic integrated circuit is Motorola Corporation's MC6805 series , but in this design ,it used Intel Corporation’s 8031 to take the control core, 8031 realizes the washer intelligent control, take the monolithic integrated circuit as the core unioning connection chip and the peri phery electric circuit. Fuzzy controller’s design is the essential link. It uses the sensor to examine the essential physical quantity of the wash clothes process, they enter the fuzzy controller, through the fuzzy reasoning, realizes of the washer automatic diagnosing clothes nature, the clothes quantity, the automatic diagnosing dirty degree, automatically deciding the water volume, function , automatic investing appropriate detergent, and so on. In this design , the process of washing uses the real-time fuzzy control, enhanced the quality of washing clothes ,Saves the energy. The hardware architecture diagram and the software flow chart are the important constituent of this system , In entire controlled process, Fuzzily controlled software plays the decisive role.Keywords：fuzzy control; single-chip; full-automatic washer1 绪论1.1 课题简介洗衣机是一种在家庭中不可缺少的家用电器,发展非常快,而全自动式洗衣机因使用方便更加得到大家的青睐, 全自动即进水、洗涤、漂洗、脱水等一系列过程自动完成。

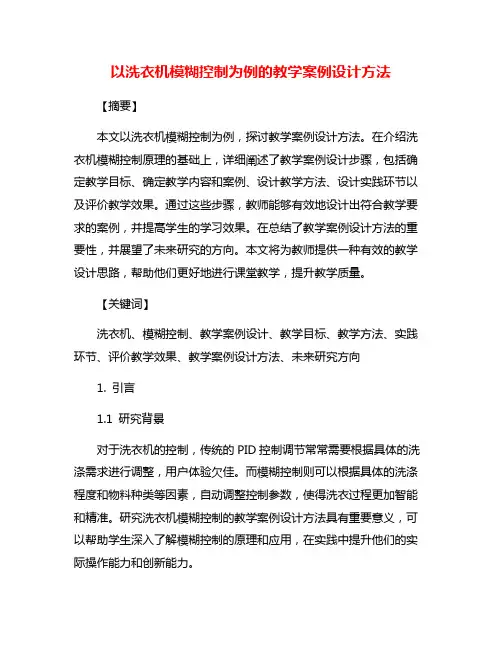

以洗衣机模糊控制为例的教学案例设计方法【摘要】本文以洗衣机模糊控制为例，探讨教学案例设计方法。

在介绍洗衣机模糊控制原理的基础上，详细阐述了教学案例设计步骤，包括确定教学目标、确定教学内容和案例、设计教学方法、设计实践环节以及评价教学效果。

通过这些步骤，教师能够有效地设计出符合教学要求的案例，并提高学生的学习效果。

在总结了教学案例设计方法的重要性，并展望了未来研究的方向。

本文将为教师提供一种有效的教学设计思路，帮助他们更好地进行课堂教学，提升教学质量。

【关键词】洗衣机、模糊控制、教学案例设计、教学目标、教学方法、实践环节、评价教学效果、教学案例设计方法、未来研究方向1. 引言1.1 研究背景对于洗衣机的控制，传统的PID控制调节常常需要根据具体的洗涤需求进行调整，用户体验欠佳。

而模糊控制则可以根据具体的洗涤程度和物料种类等因素，自动调整控制参数，使得洗衣过程更加智能和精准。

研究洗衣机模糊控制的教学案例设计方法具有重要意义，可以帮助学生深入了解模糊控制的原理和应用，在实践中提升他们的实际操作能力和创新能力。

1.2 研究目的洗衣机是我们日常生活中常用的家电之一，其控制系统的设计对于洗衣机的性能和效果至关重要。

本研究的目的在于通过以洗衣机模糊控制为例的教学案例设计方法，探讨如何有效地进行教学，帮助学生更好地理解模糊控制原理和应用。

具体目的包括：一、深入分析洗衣机模糊控制原理，提高学生对模糊控制理论的理解；二、通过设计实践环节，让学生运用所学知识解决实际问题，提高他们的实践能力；三、通过评价教学效果，及时发现问题并加以改进，提高教学质量；四、总结教学案例设计方法，为今后类似教学活动提供借鉴和参考；五、展望未来研究方向，拓展模糊控制在洗衣机等家电控制领域的应用，推动相关研究的发展。

通过本研究，旨在提高教学效果，增强学生的学习动力，促进模糊控制理论的传播和应用。

2. 正文2.1 洗衣机模糊控制原理介绍洗衣机模糊控制原理是将模糊逻辑应用于洗衣机控制系统中，以实现更精确和稳定的洗涤效果。

以洗衣机模糊控制为例的教学案例设计方法1. 引言1.1 介绍洗衣机模糊控制案例设计的背景洗衣机模糊控制是指利用模糊逻辑控制方法来实现洗衣机的控制系统，以实现更精确和高效的洗涤过程。

随着科技的不断发展，洗衣机模糊控制技术在工程领域的应用日益广泛，成为一个备受关注的研究领域。

洗衣机模糊控制案例设计的背景源于工程技术领域对模糊控制理论的探索和应用。

传统的洗衣机控制方法往往存在着精度不高、响应速度慢等问题，而模糊控制技术恰好能够很好地解决这些问题。

因此，设计一个基于模糊控制原理的洗衣机控制系统可以提高洗衣机的智能化水平，提升用户体验。

通过深入研究洗衣机模糊控制案例设计，可以帮助工程学生更好地理解模糊控制理论，并将其应用到实际工程中。

教学案例设计不仅可以加强学生的理论知识，还可以培养学生的实际操作能力和创新思维，为他们未来的工程实践打下坚实的基础。

1.2 说明教学案例设计的重要性和目的教学案例设计在工程教育中具有重要意义和作用。

通过设计真实案例，可以帮助学生将理论知识与实践应用相结合，提升他们的解决问题的能力和实践能力。

案例设计可以让学生在实际操作中体会到知识的实用性，培养他们的创新精神和团队合作能力。

教学案例设计也可以激发学生学习的兴趣，提升他们的学习动力和自主学习能力。

2. 正文2.1 介绍洗衣机模糊控制原理和技术洗衣机模糊控制是一种基于模糊逻辑理论的控制方法，旨在处理系统具有模糊性、不确定性和复杂性的特点。

在传统的控制方法中，通常需要建立系统的精确数学模型，但对于某些复杂系统来说，这是一项艰巨的任务。

而模糊控制则不需要系统的精确数学模型，而是基于专家经验和模糊规则进行控制，使得系统更容易实现控制。

洗衣机模糊控制的原理是将洗衣机的控制系统分为模糊化、模糊推理和去模糊化三个步骤。

首先，通过传感器获取洗衣机的运行状态数据，然后将这些数据转化为模糊概念，如“脏”、“湿”、“轻度污渍”等。

接着，利用模糊规则库进行模糊推理，根据模糊规则库和模糊概念之间的关系，确定洗衣机的控制策略。

中文摘要洗衣机自问世以来，经过一个多世纪的发展，现正呈现出全自动、多功能、大容量、高智能、省时节能的发展趋势。

近年来，电子技术、控制技术、信息技术的不断完善、成熟，为上述发展趋势提供了坚强的技术保障。

L·A·Zadeh教授最早提出了模糊集合理论，由此产生了模糊控制技术，其突出的优点是：不需要对被控对象建立精确的数学模型。

对于复杂的、非线性的、大滞后的、时变的系统来说，建立数学模型是非常困难的。

全自动滚筒洗衣干衣机的自动化、智能化控制正是一种难以建立精确数学模型的控制问题，采用模糊控制技术，可以很方便的控制洗衣干衣过程。

模糊控制全自动滚筒洗衣干衣机是通过模糊推理找出最佳洗涤烘干方案，以优化洗涤烘干时间、洗净程度、烘干效果，最终达到提高效率，简化操作，、节水节电省时的效果。

模糊控制全自动滚筒洗衣干衣机属于创新项目，填补国内空白，达到国际先进水平。

它的研制成功，必将大大推动我国乃至世界洗衣机行业的发展。

模糊控制是以模糊集理论、模糊语言变量和模糊逻辑推理为基础的一种智能控制方法，它是从行为上模仿人的模糊推理和决策过程的一种智能控制方法。

该方法首先将操作人员或专家经验编成模糊规则，然后将来自传感器的实时信号模糊化，将模糊化后的信号作为模糊规则的输入，完成模糊推理，将推理后得到的输出量加到执行器上。

关键词：洗衣干衣机、家用滚筒式、模糊控制技术、模糊控制器、模糊控制规则ABSTRACTIt has been developed for more than one century since the emergence of washing machine．Now the tendency to develop is fully- automatism，Multifunction，large capacity，high intelligence，time and energy saving．Recently，the tendency has been guaranteed substantially with the perfection and mature of electronic technology，control technology and information technology．Professor L·A·Zadeh first put forward the Theory of Fuzzy Set，from which the technology of Fuzzy Control arise．It is extraordinary virtue is：There is no definite need to establish the exact math model of the controlled object．It is very convenience to establish mathematical models to the systems with very complex，non．1inear，large—lag and timely change characteristic．And it is the very problem incontrol to establish the exact mathematical model in fully-automatic washing—drying machines automatism and optimize．It is very convenient to control the process of washing and drying to use the technology off contr01．The fuzzy control of the fully—automatism front loading washing· drying machine, is through the fuzzy inference to find the best plan of washing-drying，optimize the time of washing and drying，the degree of cleaning and the effect of drying SO to reach the intention of raising the efficiency，predigesting the operate and saving the water and electricity．Fuzzy control fully—- automatism front loading washing drying machine is an innovate project，which padded the blankness in the world and achieve international advanced level．The Success of the research will impel the development of the washing machine industry greatly．Key Words：washing—drying machine，household front loading，fuzzy control technology，fuzzy controller，fuzzy control rule .目录：第一章：简介1.绪言2.简单论述第二章：模糊控制理论和技术基础1. 模糊控制原理2. 模糊控制器的构成3. 模糊控制系统的工作原理4. 模糊控制系统分类5. 模糊控制器的设计6. 模糊控制器设计实例-洗衣机模糊控制第三章：程序实现1.模糊控制理论和技术基础总结2.程序设计及实现1 绪论第一章绪言国际相关产品的发展水平、现状及发展趋势：1965年，美国加里弗尼亚大学控制理论教授L·A·Zadeh(扎德)提出模糊集理论。

洗衣机的模糊控制器设计1 洗衣机的模糊控制传统的洗衣机都是人们用肉眼观看后，根据人的经验来调整洗衣时间和用水量，而模糊控制就是以人对被控对象的控制经验为依据而设计的控制器，这样就能实现控制器模拟人的思维方式来控制洗衣机。

以模糊洗衣机的设计为例其控制是一个开环的决策过程，模糊控制按以下步骤进行。

[4]1.1 洗衣机的时间控制1.1.1 确定模糊控制器的结构选用单变量二维模糊控制器。

控制器的输入为衣物的污泥和油脂，输出为洗涤时间。

1.1.2 定义输入、输出模糊集将污泥分为3个模糊集：SD(污泥少)，MD （污泥中），LD （污泥多）；取值范围为[0,100]。

将油脂分为3个模糊集：NG （油脂少），MG （油脂中），LG （油脂多）； 将洗涤时间分为5个模糊集：VS （很短），S（短），M （中等），L（长），VL （很长）。

1.1.3 定义隶属函数选用如下隶属函数：50/5050/10050/50/50x x x x x x x μLDMD SD污泥1005010050500500 x x x x 采用三角形隶属函数可实现污泥的模糊化。

采用Matlab进行仿真，污泥隶属函数设计仿真程序如下： Close all ； N=2； x=0:0.1:100; for i=1:N+1 f(i)=100/N*(i-1); endu=trimf(x,[f(1),f(1),f(2)]); figure(1)； plot(x,u); for j=2:Nu=trimf(x,[f(j-1),f(j),f(j+1)]); hold on; plot(x,u); endu=trimf(x,[f(N),f(N+1),f(N+1)]); hold on; plot(x,u); xlabel(‘x’);ylabel(‘Degree of membership ’); 污泥程序仿真结果如图1所示：01020304050607080901000.10.20.30.40.50.60.70.80.91xDe g r e e of m e m b e r s h i p图1 污泥隶属函数将油脂分为三个模糊集:NG （无油脂）MG （油脂中）LG(油脂多)，取值范围为[0，100]选用如下隶属函数：50/5050/10050/50/50y y y y y y y LGMG NG油脂1005010050500500 y y y y 采用三角形隶属函数实现油脂的模糊化，仿真程序如下： Clear all; N=2; x=0:0.1:100; for i=1:N+1 f(i)=100/N*(i-1); endu=trimf(y,[f(1),f(1),f(2)]); figure （1）； plot(y,u); for j=2:Nu=trimf(y,[f(j-1),f(j),f(j+1)]); hold on; plot(y,u); endu=trimf(y,[f(N),f(N+1),f(N+1)]); hold on; plot(y,u); xlabel(‘y’);ylabel(‘Degree of membership ’); 油脂程序仿真结果如图2所示：01020304050607080901000.10.20.30.40.50.60.70.80.91yDe g r e e of m e mb e r s h i p图2 油脂隶属函数将洗涤时间分为五个模糊集：VS(很短)S （短）M （中等）L(很长)取值范围为[0,60] 选用如下隶属函数：20/4020/6015/2515/4015/1015/2510/10/10z z z z z z z z z z z z z VLL M S VS洗涤时间604060404025402525102510100100 z z z z z z z z 采用三角形隶属函数实现洗涤时间的模糊化,其Matlab仿真程序如下： Close all; Z=0:0.1:60;U=trimf(z,[0,0,10]); Figure(1); Plot(z,u);U=trimf(z,[0, 10,25]); hold on; plot(z,u);U=trimf(z,[ 10,25,40]); hold on; plot(z,u);U=trimf(z,[ 25,40,60]); hold on; plot(z,u);U=trimf(z,[ 40,60,60]); hold on; plot(z,u); xlabel(‘z’)ylabel(“Degree of membership ”); 洗涤时间仿真程序结果如图3所示：01020304050600.10.20.30.40.50.60.70.80.91zDe g r e e of m e m b e r s h i p图3 洗涤时间隶属函数1.1.4 建立模糊控制规则根据人的操作经验设计模糊规则，模糊规则设计的标准为：“污泥越多，油脂越多，洗涤时间越长”；“污泥适中，油脂适中，洗涤时间适中”；“污泥越少，油脂越少，洗涤时将越短”。
