LTE网络接口的协议一致性测试研究刘文正;曹龙汉;杭小飞【期刊名称】《电视技术》【年(卷),期】2011(35)23【摘要】Based on researching LTE network evolution process, network architecture and interface protocol, a solution for the X2 and SI interface protocol conformance testing is proposed. From the perspective of product realization, the software and hardware platform architecture of the solution is introduced. This solution use hardware decoding technology to deal with the protocol data packet processing problems arising from high-speed network flow in the LIE network, and provide an open user interface to support the custom test case extension and custom protocol development for the evolving network.%在研究LTE网络演进进程、网络架构及接口协议特性的基础上提出了一种针对X2和S1接口的协议一致性测试方案.从产品实现的角度介绍了该方案的软硬件平台架构.该方案采用硬件解码技术应对LTE网络中高速网络流所带来的协议数据包处理问题,在软件架构中提供开放的用户接口支持自定义的测试例扩展和自定义协议开发,为不断演进的网络在组网上提供支撑.【总页数】3页(P91-93)【作者】刘文正;曹龙汉;杭小飞【作者单位】重庆邮电大学通信与信息工程学院,重庆400065;重庆邮电大学通信与信息工程学院,重庆400065;重庆通信学院控制工程重点实验室,重庆400035;重庆邮电大学通信与信息工程学院,重庆400065【正文语种】中文【中图分类】TN929.531【相关文献】1.TD-LTE基站射频一致性测试研究和应用 [J], 桂丽;夏骆辉2.天地一体化网络新型路由协议一致性测试研究 [J], 王庆;王之梁;姚姜源;施新刚;尹霞;王鹏;陈健军;戴庆龙;牟超3.TD-LTE终端EMM实体一致性测试研究 [J], 郝明华;李小文4.TD-LTE终端协议一致性测试研究和应用 [J], 王凤丽5.基于管理机制的IEC61588协议一致性测试研究 [J], 陈光华因版权原因，仅展示原文概要，查看原文内容请购买。

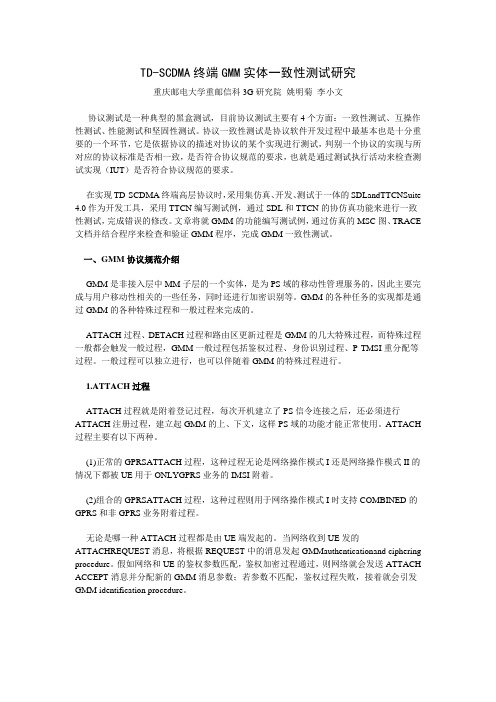

TD-SCDMA终端GMM实体一致性测试研究重庆邮电大学重邮信科3G研究院姚明菊李小文协议测试是一种典型的黑盒测试，目前协议测试主要有4个方面：一致性测试、互操作性测试、性能测试和坚固性测试。
协议一致性测试是协议软件开发过程中最基本也是十分重要的一个环节，它是依据协议的描述对协议的某个实现进行测试，判别一个协议的实现与所对应的协议标准是否相一致，是否符合协议规范的要求，也就是通过测试执行活动来检查测试实现（IUT）是否符合协议规范的要求。
在实现TD-SCDMA终端高层协议时，采用集仿真、开发、测试于一体的SDLandTTCNSuite 4.0作为开发工具，采用TTCN编写测试例，通过SDL和TTCN的协仿真功能来进行一致性测试，完成错误的修改。
文章将就GMM的功能编写测试例，通过仿真的MSC图、TRACE 文档并结合程序来检查和验证GMM程序，完成GMM一致性测试。
一、GMM协议规范介绍GMM是非接入层中MM子层的一个实体，是为PS域的移动性管理服务的，因此主要完成与用户移动性相关的一些任务，同时还进行加密识别等。
GMM的各种任务的实现都是通过GMM的各种特殊过程和一般过程来完成的。
ATTACH过程、DETACH过程和路由区更新过程是GMM的几大特殊过程，而特殊过程一般都会触发一般过程，GMM一般过程包括鉴权过程、身份识别过程、P-TMSI重分配等过程。
一般过程可以独立进行，也可以伴随着GMM的特殊过程进行。
1.ATTACH过程ATTACH过程就是附着登记过程，每次开机建立了PS信令连接之后，还必须进行ATTACH注册过程，建立起GMM的上、下文，这样PS域的功能才能正常使用。
ATTACH 过程主要有以下两种。
(1)正常的GPRSATTACH过程，这种过程无论是网络操作模式I还是网络操作模式II的情况下都被UE用于ONLYGPRS业务的IMSI附着。
(2)组合的GPRSATTACH过程，这种过程则用于网络操作模式I时支持COMBINED的GPRS和非GPRS业务附着过程。

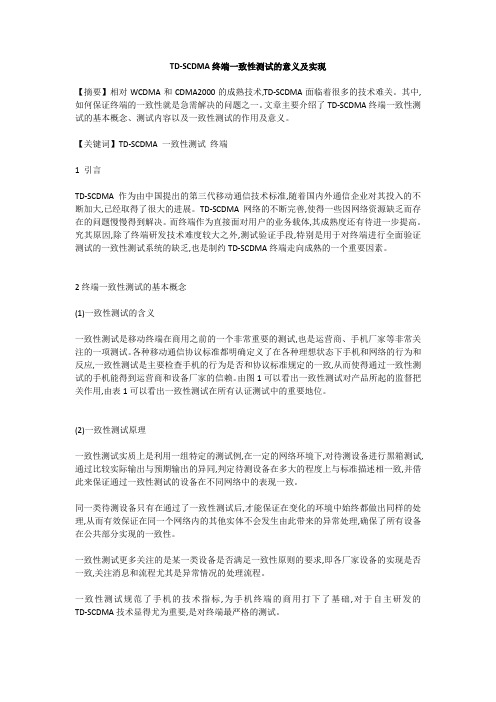

TD-SCDMA终端一致性测试的意义及实现【摘要】相对WCDMA和CDMA2000的成熟技术,TD-SCDMA面临着很多的技术难关。
其中,如何保证终端的一致性就是急需解决的问题之一。
文章主要介绍了TD-SCDMA终端一致性测试的基本概念、测试内容以及一致性测试的作用及意义。
【关键词】TD-SCDMA 一致性测试终端1 引言TD-SCDMA作为由中国提出的第三代移动通信技术标准,随着国内外通信企业对其投入的不断加大,已经取得了很大的进展。
TD-SCDMA网络的不断完善,使得一些因网络资源缺乏而存在的问题慢慢得到解决。
而终端作为直接面对用户的业务载体,其成熟度还有待进一步提高。
究其原因,除了终端研发技术难度较大之外,测试验证手段,特别是用于对终端进行全面验证测试的一致性测试系统的缺乏,也是制约TD-SCDMA终端走向成熟的一个重要因素。
2终端一致性测试的基本概念(1)一致性测试的含义一致性测试是移动终端在商用之前的一个非常重要的测试,也是运营商、手机厂家等非常关注的一项测试。
各种移动通信协议标准都明确定义了在各种理想状态下手机和网络的行为和反应,一致性测试是主要检查手机的行为是否和协议标准规定的一致,从而使得通过一致性测试的手机能得到运营商和设备厂家的信赖。
由图1可以看出一致性测试对产品所起的监督把关作用,由表1可以看出一致性测试在所有认证测试中的重要地位。
(2)一致性测试原理一致性测试实质上是利用一组特定的测试例,在一定的网络环境下,对待测设备进行黑箱测试,通过比较实际输出与预期输出的异同,判定待测设备在多大的程度上与标准描述相一致,并借此来保证通过一致性测试的设备在不同网络中的表现一致。
同一类待测设备只有在通过了一致性测试后,才能保证在变化的环境中始终都做出同样的处理,从而有效保证在同一个网络内的其他实体不会发生由此带来的异常处理,确保了所有设备在公共部分实现的一致性。
一致性测试更多关注的是某一类设备是否满足一致性原则的要求,即各厂家设备的实现是否一致,关注消息和流程尤其是异常情况的处理流程。
TD-SCDMAGSM终端射频协议一致性快速测试系统的研究与实现的开题报告一、选题背景移动通信技术的飞速发展，为人们的日常通讯和信息分享带来了极大的便利。
其中，GSM（Global System for Mobile Communications，全球移动通信系统）和TD-SCDMA（Time Division-Synchronous Code Division Multiple Access，时间分割-同步码分多址）是两种最为广泛使用的移动通信技术。
GSM是一种第二代（2G）移动通信技术，已经广泛应用于全球范围内的通讯系统中，而TD-SCDMA是一种中国自主发展的第三代（3G）宽带移动通信技术，目前在国内得到了广泛的应用。
终端射频协议一致性测试是一项非常重要的测试工作，其目的是验证终端设备是否符合相关的射频协议标准。
在终端设备大规模应用前，这样的测试工作必不可少。
然而，传统的射频协议一致性测试方法通常需要大量的测试工程师和测试设备，测试过程复杂而耗时，且测试结果并不一定准确。
因此，为了提高测试效率和测试准确性，开发一种TD-SCDMA/GSM 终端射频协议一致性快速测试系统具有重要意义。
二、选题意义1.符合相关标准：TD-SCDMA/GSM终端射频协议一致性快速测试系统的开发，可以保证终端设备在应用前符合射频协议标准，提高用户体验。
2.提高测试效率：采用快速测试的方法，可以大大缩短测试时间，减少测试成本，优化测试流程，提高测试效率。
3.提高测试准确性：采用自动化测试，可减小人工测试的误差，提高测试准确性。
三、研究内容和研究方法1.研究内容本课题的主要研究内容包括以下几个方面：1）TD-SCDMA/GSM终端射频协议标准的分析和理解2）TD-SCDMA/GSM终端射频协议一致性测试系统的整体架构设计3）TD-SCDMA/GSM终端射频协议一致性测试系统中关键技术的研究和应用，如测试硬件、测试流程、测试算法等4）TD-SCDMA/GSM终端射频协议一致性测试系统的实现与验证2.研究方法本课题将采用以下研究方法：1）文献调研法：主要对TD-SCDMA/GSM终端射频协议标准、快速测试方法以及相关技术的发展历程和研究热点进行分析和探讨，为后续的系统设计和实现提供参考和指导。
1引言随着TD产业链的逐步完善，TD-LTE作为TD-SCDMA演进技术的研发和产业化进程也在加速推进。
目前，TD-LTE产业的整体发展形势良好，已有多家系统厂商的TD-LTE设备和终端公司的TD-LTE 终端进入由工业和信息化部组织的规模技术试验阶段。
除中国移动外，国外已有多家运营商明确将商用TD-LTE技术，TD-LTE技术的国际化应用趋势日渐明朗。
终端和相关一致性测试仪表目前成为TD-LTE 技术快速商用的瓶颈。
为加快TD-LTE终端技术成熟，促进TD-LTE终端尽快达到商用水平，我国采取了积极推进TD-LTE终端国际认证的策略，并在我国重大专项项目布局中重点向终端/芯片及相关一致性测试仪表研发等方面予以倾斜和提供资金支持。
终端一致性测试是指对整个终端产品的全面设计验证测试，也就是说验证终端产品的设计方案是否能够与相应的技术标准相符合、相一致。
从测试内容上来看，在一致性测试中，与接入技术相关的测试主要包括射频一致性测试、无线资源管理一致性测试、协议一致性测试，其它还包括USIM，USAT，业务应用一致性测试等方面。
终端一致性测试是衡量终端产品成熟的重要标志；一致性测试能力是否完善、测试覆盖程度达到何种状态，也是整个通信技术成熟以及产业链健全、完善的一种主要体现。
在3G时代，终端一致性测试已成为代表各种移动通信制式成熟度的标志性权威测试。
目前，我国、欧洲和北美都将一致性测试作为市场准入的基本条件之一。
2TD-LTE终端一致性测试工作推进流程终端一致性测试及认证涉及到国际标准化组织、国际仪表厂商、第三方认证实验室和国际终端认证组织等多个利益相关方，需要广泛国际合作。
目前，TD-LTE终端一致性测试相关工作与FDD LTE在相同的国际组织中同步推进，其推进流程及相关参与方如图1所示。
TD-LTE终端一致性测试认证工作进展周健咏工业和信息化部电信研究院通信标准研究所MTNet实验室工程师王炎工业和信息化部电信研究院通信标准研究所MTNet实验室工程师莫洪波工业和信息化部电信研究院通信标准研究所MTNet实验室工程师李传峰工业和信息化部电信研究院通信标准研究所MTNet实验室高级工程师摘要介绍了TD-LTE终端一致性测试及认证国际化流程和我国在推进TD-LTE终端一致性测试相关工作方面的努力。
TD-SCDMAGSM双模终端射频一致性测量关键算法的研究与实现的开题报告一、课题背景和研究意义：TD-SCDMA是一种新兴的移动通信技术，其采用了直接序列扩频技术和时分多址技术，比传统的CDMA和GSM技术在频谱利用率和系统容量方面具有更好的性能。
在这种情况下，同时支持TD-SCDMA和GSM网络的双模终端对于用户来说越来越有吸引力，因为它可以在一个设备上实现两种不同网络的通信。
然而，在双模终端的射频一致性测试过程中，需要调整射频校准参数来实现两种网络的切换，因此需要研究和开发一种可靠的算法来确保双模终端的射频一致性。
二、研究内容：本论文的主要研究内容包括：1. 分析TD-SCDMA和GSM网络的特点和射频测试过程中的影响因素。
2. 研究和实现射频一致性测试算法，包括射频校准参数的确定和射频信号的测量。
3. 验证算法的可靠性和准确性，并对算法进行优化和修正。
三、研究方法：本论文主要采用实验和仿真相结合的方法来研究射频一致性测试算法。
首先，通过实验分析TD-SCDMA和GSM网络的特点和影响因素，并收集实验数据。
然后，通过MATLAB等工具进行仿真和数据处理，分析射频一致性测试算法的准确性和优化策略。
最后，对算法进行实际测试验证。
四、研究预期结果：预计本论文的研究成果将有以下方面的贡献：1. 开发一种可靠的射频一致性测试算法，对双模终端的射频一致性测试过程进行支持。
2. 为TD-SCDMA和GSM网络的双模终端提供一种有效的射频测试解决方案。
3. 建立一套完整的射频测试流程和测试平台，促进射频一致性测试算法的应用和推广。
五、论文进度安排：1. 文献综述和课题背景介绍（已完成）。
2. TD-SCDMA和GSM网络的特点和射频测试过程中的影响因素分析（正在进行）。
3. 射频一致性测试算法的设计和实现（计划在两个月内完成）。
4. 验证算法的可靠性和准确性（计划在一个月内完成）。
5. 优化和修正算法（计划在半个月内完成）。
TD终端RRC一致性测试技术的研究郑法杰，曾志民北京邮电大学通信网络综合技术研究所，北京（100876）E-mail: zfj9196@摘要：文章综述了在TD终端RRC一致性测试中引入N频点技术和UpPCH Shifting技术的必要性、技术介绍和对现有RRC测试标准相应的修改情况。
关键词：一致性测试，N频点，UpPCH Shifting，RRC，TD-SCDMA中图分类号：TN929.531. 背景近一些年来，通信行业的协议一致性测试是深受国内外关注的一项工作，同时协议一致性测领域也是发展较快的一个研究领域。
TD-SCDMA作为中国首次提出的具有自主知识产权的国际3G标准，采用了智能天线、接力切换、上行同步等先进技术，从开始就显示出了许多极大的技术优势。
在多方共同努力下，TD-SCDMA技术发展迅速，在实验室的测试结果显示该技术的各项指标和性能已达到行标所要求的水平，同时它也成功地走向了户外演示，并在2007年年底在秦皇岛、保定、青岛等城市进行了实际的外场测试。
随着3G技术的完善，研究终端标准和终端系统设备的测试成了首先要完成的任务。
参考3GPP的文件、WCDMA的系列测试规范和有关终端UE测试仪表的开发进展，信息产业部制定适合中国国情的测试项目的计划正在稳步进行中。
在完成基本电信业务的同时， TD-SCDMA移动终端依靠特有的技术近而拥有更强大的功能。
要想使TD-SCDMA系统产业化，其中解决TD-SCDMA移动终端设备协议非一致性问题将成为一个不可忽略的因素。
因此，积极开展TD-SCDMA移动终端一致性测试技术的研究，提供标准的、实用的一致性测试方法和工具，以准确地验证移动终端设备的各项技术和性能要求具有重要意义。
当前3GPP公布的TD-SCDMA的R4 终端一致性测试版本已不适应国际最新的TD-SCDMA的发展与应用的需求，近年来的TD-SCDMA移动通信系统中已经融入了两种新技术——N频点技术和UpPCH Shifting技术，为使这两种技术成功地应用在测试系统当中，为此我们需要对以前的测试例进行大幅度的修改或重编写，鉴于篇幅有限，本文着重给出了在加入这两种新技术以后对原有的TD-SCDMA移动终端无线资源控制层（RRC）的有关测试标准的修改情况。
附件4：面向TD-LTE扩大规模试验（内部专业用户阶段）终端一致性测试内容TD-LTE工作组2012年8月前言本规范适用于面向TD-LTE扩大规模试验（内部专业用户阶段）的TD-LTE多模多频终端测试，主要规定了TD-LTE多模多频的射频、协议、无线资源管理、机卡等一致性测试的测试项目。
本规范版权归TD-LTE工作组所有，未经授权，任何单位或个人不得复制或拷贝本规范之部分或全部内容。
一、参照国际规范TD-LTE终端一致性测试内容参见以下国际规范：1TS 36.521-1 Evolved Universal Terrestrial Radio Access (E-UTRA); User Equipment (UE) conformance specification; Radio transmission and reception; Part 1: Conformance testing2TS 36.521-3 Evolved Universal Terrestrial Radio Access (E-UTRA); User Equipment (UE) conformance specification; Radio transmission and reception; Part 3: Radio Resource Management (RRM) conformance testing3TS 36.523-1 Evolved Universal Terrestrial Radio Access (E-UTRA) and Evolved Packet Core (EPC); User Equipment (UE) conformance specification; Part 1: Protocol conformance specification43GPP TS 31.121 UICC-terminal interface; Universal Subscriber Identity Module (USIM) application test specification5ETSI TS 102 230 Technical Specification Smart Cards; UICC-Terminal interface;Physical, electrical and logical test specification二、TD-LTE终端一致性测试内容一栏表三、TD-LTE终端一致性测试项目清单。
TD-LTE终端MAC层协议的研究与实现的开题报告一、研究背景及意义随着移动通信技术的发展和应用范围的不断扩大，TD-LTE无线通信技术已经成为当今移动通信领域的一个重要方向。
TD-LTE技术是一项基于时间分组多址（TDMA）的4G无线通信技术，可以提供更高的带宽和更好的用户体验。
TD-LTE终端MAC层协议是TD-LTE系统中非常重要的部分，直接决定着通信效率和稳定性，因此对TD-LTE终端MAC层协议的研究和实现具有重要的理论和实践意义。
二、研究内容本文将采用系统性的研究方法，分析TD-LTE终端MAC层协议的相关技术和基本原理。
具体包括：（1）TD-LTE终端MAC层协议的介绍和相关概念的定义；（2）TD-LTE终端MAC层协议的信令传输过程分析；（3）TD-LTE终端MAC层协议的时延分析；（4）TD-LTE终端MAC层协议的实现与仿真；（5）TD-LTE终端MAC层协议在实际移动通信中的应用研究。
三、预期研究成果通过对TD-LTE终端MAC层协议的研究和实现，预计能够获得以下成果：（1）掌握TD-LTE终端MAC层协议的相关技术和基本原理；（2）分析TD-LTE终端MAC层协议的信令传输过程和时延特点；（3）实现基于TD-LTE终端MAC层协议的通信系统；（4）对TD-LTE终端MAC层协议在实际移动通信中的应用开展探索和研究。
四、研究方法与数据来源（1）研究方法：本文将采用文献调研、理论分析和实验仿真相结合的方法，全面深入地研究TD-LTE终端MAC层协议。
（2）数据来源：主要通过网络查找相关的学术论文、研究报告等文献资料，以及实际移动通信系统的使用情况和维护记录等。
五、论文结构安排本文将分为以下几个部分进行论述：第一部分：绪论。
介绍本文的研究背景、意义、目的和研究方法等。
第二部分：TD-LTE终端MAC层协议的基本原理与实现。
分析TD-LTE终端MAC层协议的信令传输过程和时延特点，并对其进行实现与仿真。
浅论TD-LTE终端协议一致性测试研究
作者：何仕专
来源：《科学与财富》2020年第13期
摘要：随着新一代移动宽带技术的不断发展以及移动通信与互联网的不断融合，传统的TD-SCDA逐渐向5G NR发展。
自2012年三四季度以来，中国已开始建设移动4G网络，TD-LTE已在2014年进入全球贸易流通应用阶段。
由于当前的5G NR网络尚处于发展尚不成熟的初期阶段，因此在网络升级过程中处于4/5G网络的协调阶段。
根据TTCN-3语言兼容性测试和测试方法的原理，针对整个测试系统的互操作性提出了兼容性测试协议解决方案，并基于此解决方案进行了4G到5G转发的测试过程。
系统仿真平台检查表明，测试流程经过合理设计，并检查TD-LTE/TD-SCDA双模站的互操作性是否与3GPP一致。
该方法的应用对于终端的开发和验证以及一致性测试用例的开发很重要。
关键词：TD-LTE;一致性;测试
前言：一致性测试是确保TD-LTE终端质量的重要环节，也是增强和提高产品成熟度的重要工具。
只有通过3GPP一致性测试，我们才能确定不同厂商在物理网络上生产的TD-LTE站点的互联互通性，促进TD-LTE的产业发展和商业运营。
本文在对TTCN-3测试模型进行分析的基础上，提出了一种适合3/4G互操作性的一致性协议测试解决方案，并根据协议规范设计了测试程序（该测试方案通过双模式终端验证），探索外围问题，促进TD-LTE营销。
一、TD-LTE协议一致性测试规范和现状
TD-LTE协议测试用于验证UE的信令功能，例如RRC建立和释放、RRC重配置、RRC 状态处理和移动性管理等。
LTE的另一个要求是与3G/4G系统的互操作性测试。
3GPP不仅规定了LTE系统和终端的主要特征，而且还规定了LTE终端一致性测试规范36.523-1，一致性测试标准包括：
UE idle行为测试，例如多种RAT网络下的UE PLMN选择、小区选择和重选;只有LTE网络下的UE PLMN选择、小区选择和重选等。
UE MAC层测试，例如UE竞争和非竞争随机接入，上下行数据传输和传输块分配和选择等。
UE RLC层测试，例如RLC层UM和AM模式测试;PDCP层安全保护、层层分组数据管理编号、编码和解码等。
UE RRC层测试，例如RRC 建立和釋放，RRC重配置;无线承载的建立、释放、重配置;同频、异频、同系统、异系统之间的切换等。
UE NAS层测试，例如UE鉴权、身份验证、安全模式控制，不同网络条件下的UE Attach和Detach流程，UETAU过程等;还包括EPS承载的激活，修改，去激活等。
考虑到LTE的发展现状和测试设备的可用性，GCF/PTCRB将所有协议测试用例分为6个Category，Category A/B/D/E/N/P，并分阶段对UE进行认证。
目前，业界主要关注的是Category A和B的测试用例。
二、TD-LTE终端协议一致性测试整体架构与方案设计
TD-LTE一致性测试用例是根据3GPP-TS36.523-1规范开发，其中系统控制步骤主要包括计算机和仿真系统（系统仿真，SS）。
其中，TTCN脚本以最新的TTCN-3语言执行，并且在计算机上设置了相应的符号控件。
系统的内部接口主要由PC和SS之间的接口控制，该接口连接到网络电缆和PC的客户端;外部接口是标准的U接口，SS和UE通过RF cable连接;计算机通过USB串行数据线对UE进行控制，通过向控制器发出AT命令，控制UE连接并执行测试用例。
解决方案设计：主测试单元TTCN-3（MCT）用于控制在TD-LTE/TD-SCDA协议之间的一致性测试用例开发过程中实现的多个并行测试单元（PCT）。
本文研究的测试案例主要针对TD-LTE和TD-SCDA系统。
其中，MCT是主要测试组件，应针对每个测试组。
每个测试组必须在MCT中识别并实施所有测试用例。
在执行测试用例时，MCT由测试组自动生成。
MCT 结束时，测试用例结束。
在整个测试结构中，主要测试组件充当测试控制界面（也称为顶级测试），并负责通过AT命令或MIM接口控制和同步PCT和SS行为。
测试套件将1个PCT（并行测试组件）添加到作业E-UTRAN中，并将1个PCT添加到作业UTRAN中。
PCT是在测试用例执行期间动态生成的，尽管在MCT中指定了所有测试用例，但是需要注意的是要在每个PCT中定义测试用例的主要功能。
PCT之间存在相等的关系，即它们之间没有明确的层次关系，PCT不能彼此终止，但是PCT可以终止MCT。
三、TD-LTE终端协议一致性测试例的实现
（一）TD-LTE终端协议一致性测试目的
本文讨论了一个交互式用例8.1.3.7 RRC connection release/
Redirection from UTRAN to E-UTRAN，以说明测试用例的特定实现。
该测试用例的测试目的是：UE处于UTRACELL-DCH state，当UE接收到RRC connection message（包含Redirection E-URTAN的频率），UE在UTRAN进行RRC release，并在注册到指定频率的E-UTRAN网络中。
（二） TD-LTE终端协议一致性测试流程
在运行测试用例之前，必须预先设置系统仿真器以满足实现测试用例的基本条件。
此测试用例主要由两个单元组成：1个E-UTRAN单元，1个URTAN单元，其中UTRAN单元是显示单元（默认优先级3），E-UTRAN单元是适当的相邻单元（优先级4），UE在UTRAN断开后，将完成对第一个4G的初始化。
根据3GPPTS-36.523，初始化过程主要包括创建RRC连接，鉴权、身份验证和加密操作，附着过程和RRC连接释放过程。
通过调节电源以启动测试过程，将4G小区设置为服务小区。
（三）TD-LTE终端协议一致性测试结果
在基于TTCN-3编写测试用例之后，使用IBM-RRS Tester将它们编译为C代码，并使用VC2018编译器创建一个可以在计算机上运行的.dL文件。
使用双模式TD-LTE/TD-SCDA终端检查测试案例，并发送开关命令，以PDP激活以验证双模式终端是否可以从3G小区重定向到4D小区，验证双模式的互操作性与3GPP协议一致。
在协议一致性测试结果中我们可以看到，仅一台 CMW500就可以模拟2个相对独立的服务小区，这在目前的优先级2和3的用例测试中是足够的。
但是在优先级4和5的测试用例中，有数量相当的用例涉及到系统间的切换，可能会用到多于2个服务小区。
可以通过再增加1台 CMW500，利用2台CMW500进行测试。
通过两台CMW500配置可以完成现今3GPP定义概念中的所有协议一致性测试。
四、结语
本文提出了一种基于TTCN-3的TD-LTE/TD-SCDA一致性测试用例的实现方案，针对该用例测试开发并实现了基于TTCN兼容性测试的状态，描述4G至5G测试流程转发的设计过程，并使用TD-LTE/TD-SCDA双模终端检查设计的测试用例。
测试结果表明，双模终端设计与3GPP一致。
本文提出的一致性协议测试解决方案可用于设计其他制造案例，以确保不同制造商外围设备的互连性和互操作性，这对TD-LTE的生产和销售具有重要意义。
参考文献：
[1]李彧，吴佳芃，仝森洋.3GPP 长期演进（LTE）技术原理与系统设计[M].北京：人民邮电出版社.2015.
[2]韩綪，郝溱晅，王咏健，李波宏.助力发展——三不原则实现原理透析[J].电信网技术，2018（11）：159-163.。
