屋面工程工艺标准化做法节点图1、平屋面变形缝做法①后浇板内配筋参照空调板。
②后浇板顶面增加防水，做法同屋面。
2、屋面侧排雨水口做法①成品雨水口应在结构施工时预埋，不得后设置。
②雨水口内侧底面与结构板平。
③屋面板采用结构找坡，一次性压光。
④采购时，必须考虑外装饰面总厚度。
3、出屋面管管根做法①出屋面管必须设置带翼环套管。
②套管高出屋面装饰面层100mm。
③待保温保护层完成后在管根位置浇筑300mm高细石混凝土墩台。
4、屋面直排雨水口做法①雨水口顶面与结构面平。
②防水卷材卷入雨水口内不少于50mm。
5、屋面女儿墙压顶挑檐做法①墙体顶部与外保温交接位置必须加设混凝土挑檐。
②挑檐出挑宽度同外保温厚度（有保温线条时，盖住线条）。
6、屋面水簸箕①采用15mm厚灰色花岗岩制作②粘结牢固，胶缝均匀顺直。
7、屋面泛水女儿墙、出屋面构件根部做圆弧泛水。
8、斜屋面钢筋头留置①钢筋头直径圆6。
②钢筋头双向间距900mm。
③钢筋头外露长度200mm。
③预埋钢筋头时许双向拉线找正。
9、斜屋面瓦湿铺节点①钢筋网片设置：屋脊位置通长设置一根圆6钢筋，垂直于屋脊方向钢筋间距不大于900mm，平行于屋脊方向钢筋间距根据屋面瓦尺寸确定。
②屋面瓦用双股铜丝与挂网钢筋绑扎牢固。
③铺瓦砂浆粘结面积不得小于90%。
10、湿铺脊瓦节点①通长挂线找直。
②双股铜丝压入砂浆内。
③座浆饱满。
11、湿铺沟瓦节点沟底位置无法铺设保温板，应采用保温砂浆铺设。
12、干挂檐口瓦节点①屋脊和檐口预埋圆8钢筋头，中距700mm。
②水泥瓦与挂瓦条采用双股铜丝绑扎或铁钉固定（详设计图纸）。
13、干挂瓦悬山节点①防水下反至檐口100mm。
②檐口抹灰收口应挂阳角钢板网。
14、干挂瓦屋脊节点①通长挂线找直。
②采用镀锌螺钉固定。
③成品托木支架与通长木方绑扎牢固。
④成品托木支架与预埋钢筋头焊接牢固。
屋面工程标准施工工艺做法及优秀图示，创优必备！
屋面工程
1、屋面无渗漏和积水现象，干净整洁
2、非上人（上人）屋面刚性保护层分格合理，缝宽一致，表面应平整（允许偏差5mm），不得有酥松、起砂、起皮现象
3、上人屋面地砖分格合理，缝宽一致，分色清晰美观，不得有起鼓和脱落现象。
收水口处地砖切割美观
4、屋面防水层排气管设置应纵横通顺、出气孔朝向一致，安装精细美观。
当厨厕出屋面排气管高度过高时，应采取加固措施
5、屋面落水管处应有预制混凝土落水斗，避免落水直接冲刷屋面造成漏水
水落口杯处要求
1、落口杯下口的标高应设置在沟底的最低处
2、防水层贴入水落口杯内不应小于 50mm
3、水落口周围直径500mm范围内的坡度应不小于5%，并采用防水材料或密封材料涂封，厚度不应小于2mm
屋面风机安装
1、风机中心线与基准线顺直，基础边缘与机座两侧一致、平整、牢固。
安全防护措施、减震、地脚螺栓防松动措施符合规范要求
2、多台风机安装时，设备基础标高应一致且顺直成线
3、风机口须安装硬质钢网，防止杂物、老鼠进入
4、风机口须有防雨措施，建议右侧两种
5、屋面檐口应有向内侧的泛水
避雷带安装要求
1、避雷带水平整齐、间距一致
2、焊缝饱满无遗漏，焊接部分补刷的防腐油漆完整
3、可调支架美观，引下线标识清晰，根部处理得当
4、避雷带材质可为镀锌圆钢或镀锌钢管
屋面管道安装要求
1、屋面管道支架加固措施到位，管道安装顺直且接地良好，管道及阀门标识标牌齐全，防腐处理到位
2、上人屋面应考虑加装管道保护措施（如：设置过桥），避免人为踩踏造成屋面管道、设备破坏。

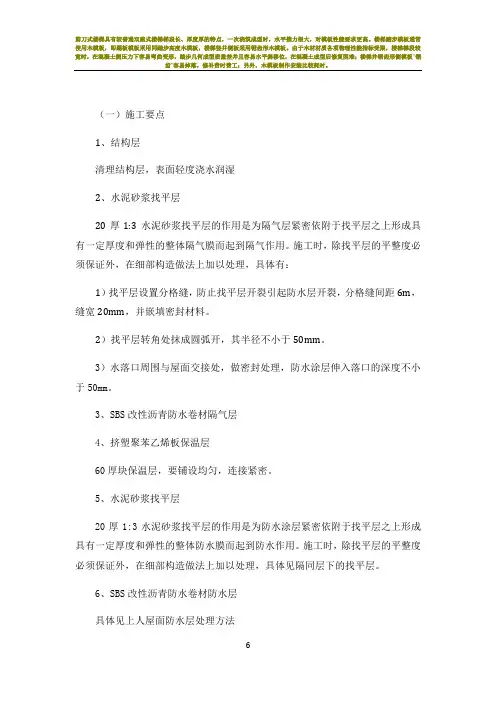

（一）施工要点1、结构层清理结构层，表面轻度浇水润湿2、水泥砂浆找平层20厚1:3水泥砂浆找平层的作用是为隔气层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜而起到隔气作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体有：1）找平层设置分格缝，防止找平层开裂引起防水层开裂，分格缝间距6m，缝宽20mm，并嵌填密封材料。
2）找平层转角处抹成圆弧开，其半径不小于50mm。
3）水落口周围与屋面交接处，做密封处理，防水涂层伸入落口的深度不小于50mm。
3、SBS改性沥青防水卷材隔气层4、挤塑聚苯乙烯板保温层60厚块保温层，要铺设均匀，连接紧密。
5、水泥砂浆找平层20厚1:3水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体见隔同层下的找平层。
6、SBS改性沥青防水卷材防水层具体见上人屋面防水层处理方法7、最薄处20厚1:3水泥砂浆卧瓦层根据设计要求，保证卧瓦层厚度≥20，且内配钢筋网Φ6@500×5008、西班牙瓦铺贴（二）施工前的准备工作1、山墙上的人字板高度，应与挂瓦条的背面一般高。
2、在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其它通道。
3、清除一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。
4、灌好钢筋水泥檐口翼，并修抹整齐。
（三）挂瓦条安装1、先在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为4cm。
挂瓦条规格不小于25×25mm，在开放式及木板铺设屋面上要有油毡衬垫，且至少伸过屋脊顶处150mm。
2、中间部分：从第一根挂瓦条开始往下，每间隔332mm-356mm便装挂瓦条(要求详见技术要点之“挂瓦间距”)。
确保面瓦用量不少于9.5片／平方米。
3、安装檐口最后一根挂瓦条：让它紧贴着檐边，高度跟檐口压板齐，但须比其它挂瓦条高出一寸。

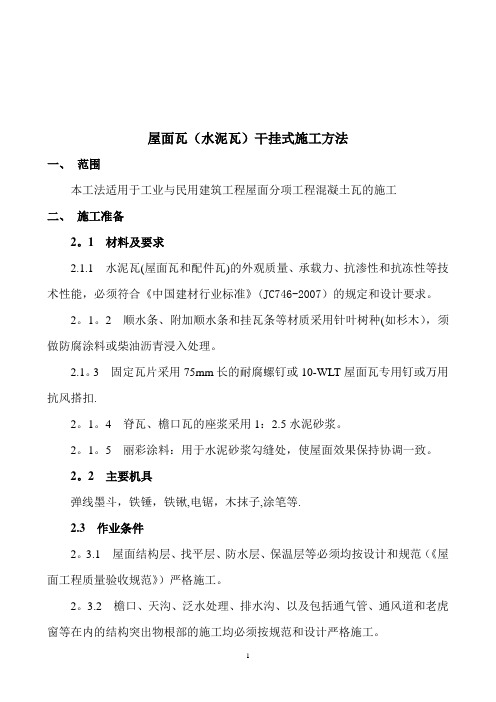

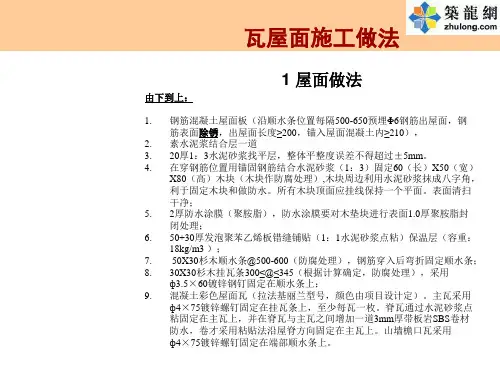

屋面瓦（水泥瓦）干挂式施工方法一、范围本工法适用于工业与民用建筑工程屋面分项工程混凝土瓦的施工二、施工准备2。
1 材料及要求2.1.1 水泥瓦(屋面瓦和配件瓦)的外观质量、承载力、抗渗性和抗冻性等技术性能，必须符合《中国建材行业标准》(JC746-2007）的规定和设计要求。
2。
1。
2 顺水条、附加顺水条和挂瓦条等材质采用针叶树种(如杉木），须做防腐涂料或柴油沥青浸入处理。
2.1。
3 固定瓦片采用75mm长的耐腐螺钉或10-WLT屋面瓦专用钉或万用抗风搭扣.2。
1。
4 脊瓦、檐口瓦的座浆采用1：2.5水泥砂浆。
2。
1。
5 丽彩涂料：用于水泥砂浆勾缝处，使屋面效果保持协调一致。
2。
2 主要机具弹线墨斗，铁锤，铁锹,电锯，木抹子,涂笔等.2.3 作业条件2。
3.1 屋面结构层、找平层、防水层、保温层等必须均按设计和规范（《屋面工程质量验收规范》）严格施工。
2。
3.2 檐口、天沟、泛水处理、排水沟、以及包括通气管、通风道和老虎窗等在内的结构突出物根部的施工均必须按规范和设计严格施工。
2.3.3 对于波形瓦（兰系列）屋面，混凝土现浇屋面找平层的整体平整度最大误差不超过±5mm，而对于平板瓦（砚系列）屋面，混凝土现浇屋面找平层的整体平整度最大误差不超过±2mm；正脊、斜脊和排水沟应做成轮廓条;找平层施工后应养护3至7天，才能进行一道工序。
三、操作工艺3.1 工艺流程3.2 屋面放线3.2.1 排水沟的定位放线依据斜沟的轮廓线（即中心线),平行于轮廓线的两侧，各放一根定位线，两条定位线之间是安装排水沟的区域，也是安装附加顺水条的依据线。
拉法基屋面系统有:排水沟瓦,PVC排水沟，铝质排水沟等供用户选用.如下是几种排水沟在不同的基层和构造中的放线尺寸:·顺水条+挂瓦条基层：①排水沟瓦：每边定位线距中心线160mm。
②PVC软性排水沟或铝质排水沟:每边定位线距中心线220mm。
③挂瓦条支架+挂瓦条基层:I．PVC软性排水沟：每边定位线距中心线250mm.II．铝质排水沟:每边平行线距中心线220mm。
坡屋面现浇混凝土施工工法一、前言随着建筑业的发展，迎合人们生活多样化选择的需求，近几年来，在建筑设计上呈现出许多新颖别致、纷呈多样的坡屋面结构。
但往往由于坡屋面在施工中施工方法选择不当，易造成混凝土浇筑不密实，极易引起渗漏。
本施工方法针对坡屋面结构特点使用一种操作简易，切实可行的双层模板安装体系，来保证混凝土的浇筑质量。
二、特点⒈传统上坡屋面（通常指坡度在25°~60°之间的坡屋面）施工中往往采取安装斜坡底面模板或在钢筋面上附加一层钢丝网进行浇筑、拍实，但由于坡陡，在振捣过程中往往造成混凝土滑落、离析现象，使混凝土只能在斜坡面上在无约束呈滑落状态下自然成型。
混凝土浇捣密实性难以得到控制，施工质量难以达到预期效果，给混凝土结构施工留下渗、漏隐患通病，而安装双层模板后则克服了混凝土滑落的缺陷，混凝土浇捣成型后易于达到密实的效果。
⒉采用竖向定位木龙骨做为控制坡屋面结构的厚度及安装面层模板的依据，面层模板则预先制做好，施工时采用逐级摆放、安装，逐级浇筑，模板安装与浇筑混凝土互不干扰工作面，相互依次循环进行，操作简单、方便，能保证结构密实、截面尺寸正确及表面平整，有利于保证混凝土成型的质量。
三、适用范围对于设计坡度小于25°的坡屋面，在浇筑混凝土时，由于混凝土骨料下滑力较小，因此可参照有梁板的施工方法安装单层底面模板后进行振捣、浇筑；对于设计坡度大于60°的坡屋面则可参照剪力墙的施工方法安装双层模板后进行浇捣。
本施工工法适用于通常设计坡度在25°~60°之间的密实性的坡屋面结构。
四、工艺原理本施工方法是在按要求安装好坡屋面底层模板后，依据坡屋面的走向沿坡底至坡顶的方向布置竖向龙骨，竖向龙骨与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制结构的厚度及安装面层模板的依据。
面层模板则根据放样的结果予以事先分级预制，安装时将面层模板摆放进竖向龙骨之间，通过铁钉将面层模板与竖向龙骨钉牢即可。
现浇混凝土坡屋面构造及节点大样[精华]]现浇坡屋面结构构造1.设计时应注意的建筑构造a.坡屋面瓦面做法分挂瓦及贴瓦,以前设计时往往采用预制F形或L形挂瓦条挂瓦,其大样如下附图,现在坡屋面多采用现浇,所以预制挂瓦条就不多谈了.在现浇屋面上贴瓦或挂瓦对结构来说区别不大,要注意的是建筑构造中的防水与保温层做法.若按中南图集中简易做法,在混凝土屋面板上仅有一层隔热防水膏,其防水耐久性及隔热性能均不详,按西北(华北)图集,在混凝土屋面板上有一层保温层,保温做法较好.防水层及保温层的设置主要是牵涉到现浇混凝土板裂缝控制,这一点在后面讨论.个人认为,在造价允许情况下应尽量建议建筑师设置防水层及保温层.b.坡屋面的坡度一般均要求小于当地最小日照角,坡度的大小牵涉到现浇支模时支模形式及浇筑混凝土的施工方案.在设计时还应注意在图纸上注明所标注的钢筋间距及负筋长度是指水平投影长度还是实际长度,当坡度较大时,要注意加密分布筋间距.2.砖混结构xx屋面构造a.坡屋面部分计算层高为其坡高的一半,当坡屋面下有平屋面搁板时,只需注意规范对总高的限制,若无平屋面搁板,应注意其顶层层高为/2)<4.0m(xx限值)安审时对此项控制较严,若按新规范则要小于3.6m.无搁板时要设双层圈梁,其水平圈梁与坡屋面圈梁分开浇筑,大样可参考后附文件.b.双坡硬山或悬山屋面构造与平屋面做法接近,不过在造型上稍嫌单调,近来建筑师都爱选用歇山,四坡,六坡或其他一些构造更为复杂的坡屋面形式.在结构的图纸表达上仅使用平面图,剖面图已不足已表示清楚,附图是一个典型的六坡屋面梁布置示意图(取自坡脚下层高+坡高实际工程图).图示结构形式为标准的梁板体系,在凸凹折角处均设梁,结构传力较明确,但在实际施工中支模复杂.这里稍讲一下应注意WL1梁宜向左偏移半梁宽,以避免WL2,WL3梁交于一点,不易插筋.WL1梁梁宽宜取300~350.WL4梁为外纵墙阳台上口封梁,上部要砌筑240墙体至坡屋面板底,WL6梁为顶层阳台挑梁,此梁同样存在墙内段与挑出段要分开浇,因此亦可将此梁改为折梁.后附为WL1~WL6模板图(配筋已删除).c.完全按梁板体系处理坡屋面对施工及设计都较复杂,当然可对其加以简化.在凸凹折角处,当角度较小时,可考虑板的平面刚度,在折角处均设暗梁即可,具体可详羊兄的有关贴子,这里就不详述了.(其实本人也倾向于这种设计方法).d.坡屋面老虎窗可视其大小采用设梁,或直接用折板处理.老虎窗立板因需双面支模,板厚不可取得太小,通常可取120mm,d6@200双层双向配筋.3.框架结构xx屋面构造a.当坡屋面为双层屋面时,应注意坡脚处净高>1m,以免施工时无法支模,当无平屋面时,应注意填充墙高度,若>4m时可设水平拉梁一道.b.坡屋面梁不宜采用梁平法表示,其梁加密区长度,负加筋长度,梁钢筋锚固做法应采用梁详图表示.框架坡屋面的复杂程度取决于柱网的布置形式,本人手上的都较简单,就不上贴了.4.坡屋面现浇结构施工a.当坡屋面坡度<30(有观点认为26)时,一般采用单面支模,即在支底模,绑钢筋后,将塌落度较小的混凝土拍到模板上,用振动棒稍加振捣后,再将滑移下坠(为防止下滑,可每隔1.5m设一道横挡)的混凝土刮道上面去,最后用手提小型平板振动器稍加振捣.此法受坡屋面坡度大小,模板光滑程度,塌落度大小影响,因其无法正常振捣,浇筑质量不易保证.b.当坡屋面采用双面夹板支模时,一般分段在外侧模板上开500x500浇筑洞口,并采用细石混凝土,设计时应注意加大板厚(>120),否则钢筋密集,不易振捣.此种方法浇筑质量较好5.坡屋面裂缝控制a.坡屋面表面积较平屋面大,其迎光面日光集度较高,当坡屋面板厚较大时,因板面上下温差影响易产生裂缝,因此,坡屋面板上部宜设置保温层,伸缩缝间距也宜减小,当无法设上下通长的伸缩缝时,可在屋面处单独设缝,后附有参考大样.b.屋面折角为应力复杂处,两边板上部钢筋应锚固于折角处梁或暗梁内.后附:双层圈梁连接构造,山墙随水圈粱,山墙通风窗过梁,坡屋面伸缩缝,排气道出屋面详图,屋面检修孔详图,内墙圈粱等大样以上仅为个人观点,可能会有不当之处,见笑另:图均为r14 dwg文件,字库在以前所发帖中有。
