室内温湿度调控系统的智能操作1. 引言随着人们对生活质量的不断追求,对室内环境的舒适要求也越来越高。
在室内温湿度的调控中,智能操作系统起到了关键的作用。
本文将介绍室内温湿度调控系统的智能操作原理和实施方式。
2. 操作系统的工作原理室内温湿度调控系统的智能操作基于传感器技术和自动化控制原理。
系统通过感知室内温湿度的变化,分析和处理这些数据,并基于预设的设定值进行相应的调节。
具体而言,操作系统主要包括以下几个方面:2.1 传感器技术室内温湿度传感器是实时监测室内环境的关键部件。
通过多个传感器的布置,系统能够实时感知不同区域的温湿度情况,并将这些数据传输到操作系统中。
2.2 数据分析和处理操作系统接收到传感器传输的数据后,对这些数据进行分析和处理。
通过分析室内环境的温湿度变化趋势,系统能够做出相应的判断,并基于预设的设定值进行调节。
2.3 自动化控制基于数据分析和处理的结果,操作系统能够通过控制设备进行自动化调节。
例如,在温度过高的情况下,系统可以自动启动空调以降低温度;在湿度过大的情况下,系统可以通过控制加湿器进行调节。
3. 智能操作的实施方式室内温湿度调控系统的智能操作可以通过多种方式实施,下面列举了几种常见的实施方式:3.1 手动操作在智能操作系统中,用户可以通过手动方式进行温湿度设置和调节。
系统提供用户友好的界面,用户可以根据自身需求设置温度和湿度的目标值,并可以随时调节。
这种方式适用于用户对室内环境的调控有较高要求的情况。
3.2 自动化调节智能操作系统还可以根据用户的习惯和喜好进行自动化调节。
系统可以通过学习用户的行为模式和偏好,自动调节温湿度参数。
例如,系统可以根据用户的作息时间自动调节温度,提供舒适的室内环境。
3.3 远程控制现代智能操作系统还可以通过手机、电脑等远程终端进行控制。
用户可以随时随地通过手机App或网页来调节室内温湿度,实现远程控制。
这种方式方便了用户的操作,并且可以随时根据实际需求进行调节。
温湿度控制原理及操作要求一、温湿度控制原理1.温度控制原理:温度控制是通过利用传感器测量环境中的温度,并与设定值进行比较,从而控制加热或制冷设备的工作状态。
常见的温度控制方法有比例控制,PID控制等。
比例控制通过调节加热或制冷设备的输出功率来控制环境温度的变化;PID控制则通过调节比例、积分和微分三个参数的权重来实现更精确的温度控制。
2.湿度控制原理:湿度控制是通过利用传感器测量环境中的湿度,并与设定值进行比较,从而控制加湿或除湿设备的工作状态。
常见的湿度控制方法有相对湿度控制和绝对湿度控制。
相对湿度控制是通过调节加湿或除湿设备的工作时间或功率来控制环境湿度的变化,绝对湿度控制则是通过调节加湿或除湿设备的进气量和排气量来控制环境湿度的变化。
3.温湿度控制的关系:温湿度控制是相互关联的,温度和湿度之间存在一定的关系。
在常温下,相对湿度(RH)与温度(T)呈反比例关系,即温度越高,相对湿度越低,反之亦然。
因此,在温湿度控制系统中,必须同时采集温度和湿度数据,并综合考虑两者的变化来进行控制,以达到最佳的舒适度。
二、温湿度控制操作要求1.设定合理的温湿度范围:2.定期检测和校准传感器:3.智能控制和节能优化:现代温湿度控制系统通常具有智能化的功能,能够根据环境的变化进行自动调节,并根据需求进行节能优化。
在设置温湿度控制系统时,可以考虑选择智能控制功能,以提高控制的准确性和效率。
4.故障监测和报警机制:5.维护和保养:总之,温湿度控制原理包括温度控制和湿度控制,并且二者之间存在一定的关系。
对于温湿度控制的操作要求,需要设定合理的温湿度范围,定期检测和校准传感器,智能控制和优化节能,建立故障监测和报警机制,以及定期维护和保养设备。
只有满足这些要求,才能确保温湿度控制系统的稳定和可靠运行,提供舒适的环境。

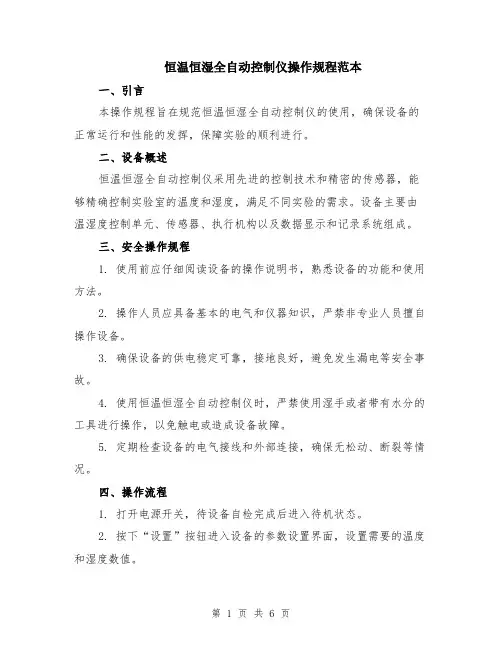

恒温恒湿全自动控制仪操作规程范本一、引言本操作规程旨在规范恒温恒湿全自动控制仪的使用,确保设备的正常运行和性能的发挥,保障实验的顺利进行。
二、设备概述恒温恒湿全自动控制仪采用先进的控制技术和精密的传感器,能够精确控制实验室的温度和湿度,满足不同实验的需求。
设备主要由温湿度控制单元、传感器、执行机构以及数据显示和记录系统组成。
三、安全操作规程1. 使用前应仔细阅读设备的操作说明书,熟悉设备的功能和使用方法。
2. 操作人员应具备基本的电气和仪器知识,严禁非专业人员擅自操作设备。
3. 确保设备的供电稳定可靠,接地良好,避免发生漏电等安全事故。
4. 使用恒温恒湿全自动控制仪时,严禁使用湿手或者带有水分的工具进行操作,以免触电或造成设备故障。
5. 定期检查设备的电气接线和外部连接,确保无松动、断裂等情况。
四、操作流程1. 打开电源开关,待设备自检完成后进入待机状态。
2. 按下“设置”按钮进入设备的参数设置界面,设置需要的温度和湿度数值。
3. 通过“增加”和“减少”按钮来调整温湿度数值,调整完成后按下“确认”按钮。
4. 根据实验的要求,选择合适的工作模式,如恒温模式、恒湿模式或者恒温恒湿模式。
5. 设定好参数后,按下“启动”按钮,设备即开始工作。
6. 实时监测设备的运行状态,观察温湿度数值是否达到设定值。
7. 如需暂停设备工作,可按下“暂停”按钮,待需要时再次按下“启动”按钮恢复工作。
8. 完成实验后,按下“停止”按钮,设备停止工作。
9. 关闭电源开关,断开电源供应。
五、设备维护和保养1. 定期对设备进行清洁,保持设备外部的清洁和整洁。
2. 定期检查传感器的工作状态,如有损坏或失效应及时更换。
3. 检查设备的电源线和连接线是否有松动或断裂现象,如有应及时修复或更换。
4. 设备长时间不使用时,应将电源线拔掉,放置在干燥通风的地方。
5. 设备需定期进行校准,以确保温湿度的准确性和稳定性。
六、故障处理1. 如设备出现异常或故障,请先检查电源线和连接线是否正常连接。
恒温恒湿全自动控制仪操作规程恒温恒湿全自动控制仪操作规程一、前言恒温恒湿全自动控制仪是一种先进的仪器设备,它具有恒定温度、恒定湿度等多种自动控制功能,可广泛用于制药、食品、化工、纺织等行业以及科研、实验室等领域中。
为了保证仪器的正常使用和提高工作效率,我们需要按照以下操作规程进行正确的使用和维护。
二、基本操作1、开机操作将仪器插头插入电源插座,然后打开电源开关,并按下仪器面板上的开机按钮。
此时,仪器将开始进行自检程序。
只有当仪器面板上的所有指示灯都亮起来,屏幕显示正常后,才能进行后续操作。
2、设置参数按照实际需要,将温度和湿度参数分别设置为所需要的数值。
具体操作如下:点击屏幕上的“温度设置”或“湿度设置”按钮,然后通过旋转仪器面板上的旋钮来调整数值。
在设置完成后,点击“确认”按钮即可保存设置。
3、开始运行设置完成后,点击仪器面板上的“运行”按钮来启动仪器。
此时,仪器将开始工作,自动控制温湿度并记录相关数据。
在运行过程中,我们需要根据实际需要进行监控和调整参数,以确保仪器的正常运行。
4、停止运行一旦工作完成或需要停止运行时,点击仪器面板上的“停止”按钮即可。
此时,仪器将停止工作并保留最后的温湿度数据。
在关机前,我们需要将仪器内外相关部位进行彻底清洁和消毒,并将温度和湿度参数设置为默认值。
三、注意事项1、该设备需要工作在通风、无尘、低烟粉尘、无腐蚀性和无高温等环境下。
2、设备需要定期进行清洁和消毒,以确保其正常运行和使用寿命。
3、在操作设备时,需要穿戴好相关防护用品,以确保人员安全和健康。
4、在设备的使用过程中,严禁拆卸或改动设备内部结构和电路,以免影响设备正常使用。
5、在设备故障时,不要私自修理,需要寻求专业技术支持和维修。
6、设备需要定期进行校准和维护,以确保精确度和可靠性。
四、总结恒温恒湿全自动控制仪是一种极其重要的实验室设备,它可以提高实验室的工作效率和数据准确性。
在使用该设备时,我们需要按照操作规程来进行正确操作和维护,以确保设备的正常运行和使用寿命。
2024年恒温恒湿全自动控制仪操作规程第一节总则第一条为确保恒温恒湿全自动控制仪的正常运行,提高工作效率,保证安全,制定本操作规程。
第二条本操作规程适用于2024年恒温恒湿全自动控制仪的操作与维护。
第三条操作人员应熟悉本规程,严格按规定操作,禁止违章操作。
第四条本规程有更新需求时,应及时进行修订,并经有关部门审核通过后方可执行。
第二节恒温恒湿全自动控制仪操作第五条恒温恒湿全自动控制仪的启动和停止应按照以下步骤进行:(一)启动:1. 确保恒温恒湿全自动控制仪的电源接通;2. 打开系统控制开关,确认系统开始运行;3. 检查各部分仪器仪表的显示是否正常;4. 设置恒温和恒湿的目标数值;5. 开启恒温恒湿全自动控制仪的工作;6. 对恒温恒湿全自动控制仪的运行情况进行检查。
(二)停止:1. 关闭恒温恒湿全自动控制仪的工作;2. 关闭系统控制开关;3. 切断电源。
第六条恒温恒湿全自动控制仪的参数设置应按照以下步骤进行:(一)在系统主界面进行参数设置;(二)根据实际需要进行相关参数调整;(三)保存设置参数。
第七条恒温恒湿全自动控制仪的报警处理应按照以下步骤进行:(一)当恒温和恒湿参数超过设定范围时,恒温恒湿全自动控制仪会自动报警,此时应及时处理;(二)查看报警信息,并根据情况进行相应的操作;(三)确认问题解决后,取消报警状态。
第三节恒温恒湿全自动控制仪维护第八条恒温恒湿全自动控制仪的维护应按照以下步骤进行:(一)定期检查设备各部位是否完好,如有损坏或故障应及时修理或更换;(二)定期清洁设备,保持设备的清洁;(三)定期校准设备,确保设备的准确度。
第九条恒温恒湿全自动控制仪的保养应按照以下步骤进行:(一)定期更换设备的滤网;(二)定期检查设备的密封情况,如有松动或破损应及时修复;(三)定期检查设备的电源线和接线情况,确保安全可靠。
第十条恒温恒湿全自动控制仪的故障处理应按照以下步骤进行:(一)对故障进行分类和分析,确定故障的原因和处理方法;(二)根据故障的处理方法进行操作并解决故障;(三)记录故障处理的过程和结果,并及时上报有关部门。
养护室温湿度自动控制仪操作规程养护室温湿度自动控制仪操作规程一、将控制置于通风干燥的工作环境,安放平稳后,检查各种电源是否在运输过程中脱落,并用万能表检查一下是否有连壳现象,一切正常后,按接线图接线。
二、将水管一头固定在自来水龙头,连接开关内接,打开水龙头加水。
三、将传感器直挂在养护室内,并在湿度传感器上注满水。
四、依次按动电源、加热、制冷、加湿按钮,仪器随即进入工作状态。
五、调节温湿控制器设定所需要的数值。
FA1004型电子天平操作规程1、在使用前观察水平仪。
如水平仪水泡偏移,需调整水平调节脚,使水泡位于水平仪中心。
2、天平采用轻触按键,能实行多键盘控制,操作灵活方便,各功能的转换与选择,只需按相应的按键。
3、选择合适电源电压,将电压转换开关置相应位置。
4、天平接通电源后,通常需预热一段时间,方可开启显示器进行操作使用。
5、只要轻按一下ON键显示器全亮,即可对天平的功能进行检查,约数秒种后,显示天平的型号,将一容器置于称盘上,显示容器的质量,然后按下TAR键,显示消失,随即出现全零状态,容器的质量已被去除,即去皮重,当拿去容器时,就会出现容器重量的负值,再轻按TAR,显示器为全零,即天平清零。
6、当使用完毕时,轻按OFF键,显示器熄灭,若要长时间不用天平,应拔去电源。
ACS—GAC型电子计数秤操作规程1、使用前必须保持称体处于水平状态,可通过调整称的四角脚垫,使称体处于水平状态,同时四角必须可靠落地,不得有一角处于悬空状态。
2、计数功能的操作方法①已知物品标准单重的计数方法单重设定开/归零按键,当零点中心指示“0”显示后,进入称重状态,输入标准单重值,按键,放上物品,在重量窗口显示总重量值,在总数窗口上得出总个数。
②未知物品标准单重的计数方法开/归零数量设定单重设定按键,当零点中心指示“0”显示后,进入称重状态,放上少量已知数量的物品,输入该物品的已知数量,按按键,该秤会自动求出物品的单重平均值,如果继续增加物品数量时,秤会自动求出新的单重平均值。
智能型温湿度控制器使用说明书一、概述智能型湿湿度控制器采用安息字温湿度传感器,以数码管方式显示温度、温度值,带有风扇,加热器接点,并有加热器断线报警、传感器故障指法示等功能。
产品还可带有RS485通讯接口或报警开关量输出,用于实现环境温、湿度值及工作状态参数向上位机远传,适合无人值守变电站要求。
用户可通过按键编程任意设定温度、湿度的上下限,循环显示方式,通讯参数等。
产品抗干扰能力强,可靠性高,符合GB/T15309-1994标准。
二、主品特点◆生产工艺先进,产品品质先秀;◆采用集成数字温湿度传感器,测量精度高,接线方便;◆每一路测量对应2个控制输出接点,可分别接加热器和风扇;◆通过按键编程,用户可任意设定控制参数及控制器工作参数;◆仪表设定数据永久保存,掉电后不丢失;◆抗电磁干扰能力极强;◆具有密码保护功能;三、产品规格四、接线图五、产品操作指南5.1 面板显示介绍编号名称状态示例说明1 温度显示区xx.x℃显示当前通道测量湿度,图中显示为第一个传感器的湿度为38.7℃,显示范围-40.0-100.0℃。
编程时显示菜单及数据2 通道指示灯指示灯亮显示当前测量通道,CH1/CH2/CH3。
5.2 系统上电依照说明正确接线后,接通电源即进入工作状态。
5.3 测量在测量状态下,区域1、2、3显示当前测量通道及温度、湿度值、并且1-3个传感器通道的温湿度值可通道显示设置成手动切换及自动循环显示。
5.4 控制当环境的温度或湿度值满足预先设置的工作条件时,启动加热器或是风扇,同时对应的工作指示灯点亮。
5.5 系统设置模式在正常情况下,仪表处于正常工作状态,此时按下MENU键,进入系统设置模式,初始化密码为9999,此时要求用左右方向键将密码改为“0001”,按回车键进入主菜单。
进入主菜单后,区域1显示CH1,按回车键进入通道1工作参数设置,按左右键则切换到其它同一级菜单,这一级菜单有“CH2”,“CH3”,“CONN”,“DISP”,分别是设置通道2,设置通道3,设置通讯,设置显示模式。
标准养护室温湿度自动控制器操作规程
1、试机前和停用三天以上时,先用螺丝刀拨动水泵风扇使之转动,否则启动时,造成水泵启动困难烧坏电机,检查自来水管路有无水供给。
2、控制器的使用,闭合总电源,先按下电源开关,打开控温仪源,设定好温度(20℃)和湿度RH%(95%以上)检查室内当前温度,如超出23℃时请按下降温开关,加热开关应处于关闭状态,当室内气温低于17℃,将制冷开关按到弹起位置关闭制冷,按下加热开关启动加热管,进行升温过程。
在春秋自然气温偏差比较大时,也可同时使用加温和降温两个功能。
加湿开关的选择:按下位置启动加湿,弹起位置时加湿停止,防止灯开关处于ON位置时为开,在正常工作时应关闭防水灯,控制器在选择正常后,不要改变开关位置,更换程序,以防出现事故,取放试件时要关闭总电源。
3、保养与维护:
3.1经常检查控制器的工作状况。
3.2注意加湿水泵因时间过长不使用而出现水沉淀物造成止转,在拨动口拨动风叶使之转动。
3.3检查制冷机工作状况是否正常(少氟时应及时补氟)。
3.4检查电缆和加热器是否有漏电现象。
3.5检查自来水供给是否充足,如出现无水应及时关闭加湿开关,以免烧坏加湿器。
3.6检查喷雾头是否出现堵塞现象。
恒温恒湿全自动控制仪操作规程范本一、引言本操作规程旨在规范恒温恒湿全自动控制仪的使用,确保设备的正常运行和性能的发挥,保障实验的顺利进行。
二、设备概述恒温恒湿全自动控制仪采用先进的控制技术和精密的传感器,能够精确控制实验室的温度和湿度,满足不同实验的需求。
设备主要由温湿度控制单元、传感器、执行机构以及数据显示和记录系统组成。
三、安全操作规程1. 使用前应仔细阅读设备的操作说明书,熟悉设备的功能和使用方法。
2. 操作人员应具备基本的电气和仪器知识,严禁非专业人员擅自操作设备。
3. 确保设备的供电稳定可靠,接地良好,避免发生漏电等安全事故。
4. 使用恒温恒湿全自动控制仪时,严禁使用湿手或者带有水分的工具进行操作,以免触电或造成设备故障。
5. 定期检查设备的电气接线和外部连接,确保无松动、断裂等情况。
四、操作流程1. 打开电源开关,待设备自检完成后进入待机状态。
2. 按下“设置”按钮进入设备的参数设置界面,设置需要的温度和湿度数值。
3. 通过“增加”和“减少”按钮来调整温湿度数值,调整完成后按下“确认”按钮。
4. 根据实验的要求,选择合适的工作模式,如恒温模式、恒湿模式或者恒温恒湿模式。
5. 设定好参数后,按下“启动”按钮,设备即开始工作。
6. 实时监测设备的运行状态,观察温湿度数值是否达到设定值。
7. 如需暂停设备工作,可按下“暂停”按钮,待需要时再次按下“启动”按钮恢复工作。
8. 完成实验后,按下“停止”按钮,设备停止工作。
9. 关闭电源开关,断开电源供应。
五、设备维护和保养1. 定期对设备进行清洁,保持设备外部的清洁和整洁。
2. 定期检查传感器的工作状态,如有损坏或失效应及时更换。
3. 检查设备的电源线和连接线是否有松动或断裂现象,如有应及时修复或更换。
4. 设备长时间不使用时,应将电源线拔掉,放置在干燥通风的地方。
5. 设备需定期进行校准,以确保温湿度的准确性和稳定性。
六、故障处理1. 如设备出现异常或故障,请先检查电源线和连接线是否正常连接。
030温湿度控制器安装使用说明书V2.0申明版权所有,未经本公司之书面许可,此手册中任何段落,章节内容均不得被摘抄、拷贝或以任何形式复制、传播,否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利,恕不另行通知。
订货前,请垂询当地代理商以获悉本产品的最新规格。
江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言:温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。
可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品分为WH普通型系列和WHD智能型系列。
产品符合国标GB/T15309-1994。
2工作原理温湿度控制器主要由传感器、控制器、加热器(或风扇等)三部分组成,其工作原理如下图所示:传感器检测箱内温湿度信息,并传递到控制器由控制器分析处理:当箱内的温度、湿度达到或超过预先设定的值时,控制器中的继电器触点闭合,加热器(或风扇)接通电源开始工作,对箱内进行加热或鼓风等;一段时间后,箱内温度或湿度远离设定值,控制器中的继电器触点断开,加热或鼓风停止。
除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
一.WH系列普通型温湿度控制器1型号说明注:1.“组合外接”即同时有温度、湿度控制时,传感器置于同一外壳,由同一点采集温度、湿度信息。
2.传感器与控制器之间的连接线长度建议不要超过20米。
