第五章 工厂电力线路

a
）中间头剥切尺寸示意图； b ）每相接头安装示意图
1- 聚氯乙烯外护套 2- 钢铠 3- 内护套 4- 铜屏蔽层（内有缆芯绝缘） 5- 半导管 6半导层 7- 应力管 8- 缆芯绝缘 9- 压接管 10- 填充胶 11- 四氟带 12- 应力疏散胶
第二节 工厂电力线路的结构和敷设
（二）电缆的敷设 1.电缆敷设路径的选择 选择电缆敷设路径时，应考虑以下原则：1）避免电缆遭受 机械性外力、过热和腐蚀等的危害；2）在满足安全要求条件下 应使电缆较短；3）便于敷设和维护；4）应避开将要挖掘施工 的地段。 2.电缆的敷设方式 工厂中常见的电缆敷设方式有直接埋地敷设（图5-23）、 利用电缆沟（图5-24）和电缆桥架（图5-25）等几种。而在发 电厂、某些大型工厂和现代化城市 中，则还有的采用电缆排管 （图5-26）和电缆隧道（图5-27）等敷设方式。 3.电缆敷设的一般要求
二、电缆线路的结构和敷设
（一）电缆和电缆头 1.电缆 电缆是一种特殊结构的导线，在其几根绞绕的（或单根） 绝缘导电芯线外面，统包有绝缘层和保护层。
第二节 工厂电力线路的结构和敷设
（1）油浸纸绝缘电力电缆。如图5-18所示。
（2）塑料绝缘电力电缆 它有聚氯乙烯绝缘及护套电缆和交联聚乙烯绝缘聚氯乙烯 护套电缆两种类型。
第二节 工厂电力线路的结构和敷设
图5-11 各种杆型在低压架空线路上的应用 1 、5、11、14- 终端杆 2 、9- 分支杆 3- 转角杆 4 、6、7、10- 直线杆（中
间杆） 8- 分段杆（耐张杆） 12 、13- 跨越杆
第二节 工厂电力线路的结构和敷设
图5-12 高压电杆上安装的瓷横担 1- 高压导线 2- 瓷横担 3- 电杆
2.电缆头 电缆头就是电缆接头，包括电缆中间接头和电缆终端头。 电缆头按使用的绝缘材料或填充材料分，有填充电缆胶的、环 氧树脂浇注的、缠包式的和热缩材料的等。 图5-20是10kV交联聚乙烯绝缘电缆热缩中间头剥切尺寸和 安装示意图。

电压损失——线路始末两端电压的数值差。U U1 U2
（一）线路末端接有一集中负荷的三相线路⊿U的计算
解：
1、相线截面Aφ的选择
查附录表19-1：环境温度为30℃时，明敷的BLX-500型截面为 50mm2
的铝芯橡皮线Ial=163A＞I30=150A，满足发热条件。则选得相线截 面为：Aφ=50mm2 校验机械强度：查附录表15，假设为室外明敷且15m＜L≤25m，
查得：Amin=10mm2。 则 Aφ＞Amin，满足机械强度要求。
15
返回
上一页
下一页
第 五 章 工厂电力线路
三、按经济电流密度选择导线和电缆的截面
目的：使年运行费用低，有色金属消耗量小来进行选择。
年运行费：包括线路折旧费、维修管理费、电能损耗费。
线路折旧费=线路投资/折旧年限 图5-28：
年运行费与 导线截面的关系。
曲线1:(线路折旧费+线路维修管理费)
与导线截面的关系；
（一）按正常发热条件选择三相系统相线截面应满足： K Ial I30
式中：Ial——导线在一定环境温度下的允许载流量；
见附录表16对对-19变电。压容器器高的压引侧入导线线：：
I30——线路的计算电流。 Kθ——温度校正系数。K
al 0 al 0
I30= I1NT I30=1.35
INC
θ0——导线允许载流量采用的温度，一般为25℃。
型号：TJ、 LJ 、LGJ、LYJ、BLX（BX）BLV（BV）、 p18 BLXF（BXF）、VLV（VV）、YJLV（YJV） 铜芯塑料绝缘线
TJ——铜绞线； LJ——铝绞线； LGJ——钢芯铝绞线；图
LYJ——架空绝缘电缆，铝芯绝缘导线，交联聚乙烯绝缘。

70 0.5
低压线路不同挡距时的最小线间距离表
5．金具和拉线
圆形抱箍可以把拉线固定 在电杆上 花篮螺丝可以调节拉线的 紧度 横担垫铁和横担抱箍可以 把横担装在电杆上 支撑扁铁从下面支撑横担， 可以防止横担歪斜，支撑扁 铁的下端需要固定在带凸抱 箍上 木横担安装在木电杆上时， 需要用穿心螺钉拧紧 各种金具都应该镀锌或涂 漆，防止生锈。
工厂常用绝缘导线型号及选择
工厂车间内采用的配电线路及从电杆上引进户内的线路多为绝缘导线。配电干线 也可采用裸导线和电缆。绝缘导线的线芯材料有铝芯和铜芯两种。塑料绝缘导线的绝 缘性能好，价格较低，又可节约大量橡胶和棉纱，在室内敷设可取代橡皮绝缘线。由 于塑料在低温时要变硬变脆，高温时易软化，因此塑料绝缘导线不宜在户外使用。 车间内常用的塑料绝缘导线型号有：BLV塑料绝缘铝芯线，BV塑料绝缘铜芯线， BLVV（BVV）塑料绝缘塑料护套铝（铜）芯线。BVR塑料绝缘铜芯软线。 常用橡皮绝缘导线型号有：BLX（BX）棉纱编织橡皮绝缘铝（铜）芯线，BBLX
第五章 工厂电力线路

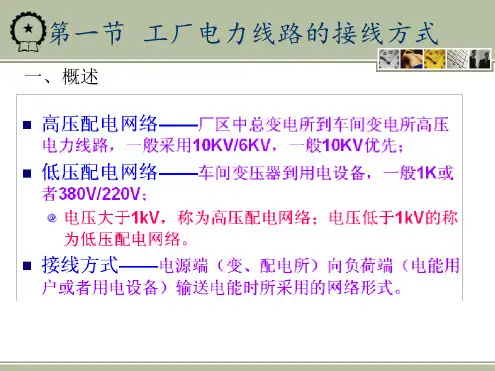

第一节 工厂电力线路及接线方式
一、电力线路的任务和类别 1、任务：输送和分配电能 2、分类： 低压：1000V及以下 高压：1000V以上 超高压：220KV及以上
二、高压线路接线方式
1．放射式 高压放射式接线是指由工厂变配电所高压 母线上引出的一回线路，只直接向一个车间变 电所或高压用电设备供电，沿线不分接其他负 荷，如图所示。这种接线方式简捷，操作维护 方便，保护简单，便于实现自动化。但高压开 关设备用得多，投资高，线路故障或检修时， 由该线路供电的负荷要停电。 高压放射式线路→ 特点：高压开关设备较多，投资较大。 可靠性高
第二节 工厂电力线路的结构的敷设

二、高压电力线路的接线方式

高压线路的作用是在企业内部从降 压变电所（或配电所）向各车间变电 所、建筑物变电所或高压用电设备配 电。基本接线方式有放射式、树干式 和环形式3种。 高压放射式接线是指从变配电所 高压母线上引出的一回路直接向一个 车间变电所或者高压用电设备供电， 沿线不接其他负荷。下图为高压放射 式接线。
§5.3 ：导线和电缆截面的选择计算





一、概述 （1）发热条件 导线和电缆在通过正常最大负荷 电流即计算电流时产生的发热温度，不应超过其 正常运行时的最高允许Байду номын сангаас度。 （2）电压损耗条件 导线和电缆在通过正常最大 负荷电流即计算电流时产生的电压损耗，不应超 过其正常运行时允许的电压损耗。 （3）经济电流密度 35KV及以上,35KV以下长 线路,为了使线路的年运行费用最低，按经济电流 密度选择导线的截面，称为“经济截面”。工厂 10KV及以下线路，通常不按经济电流密度选择。 （4）机械强度 导线截面不应小于其最小允许截 面，电缆验证短路的动稳定度；母线校验短路的 动稳定度和热稳定度。
在我国，低压配电系统中，多采用树干式配电
§5.2 ：工厂电力线路的结构和敷设

一、架空线路的结构和敷设
架空线路的结构如图所示。它由电杆、横担、 绝缘子、导线以及避雷线、拉线组成。





1.架空线路的导线 导线是线路的主体，担负着输送电能的任务。架空线 路一般采用裸导线，按结构分有单股和多股绞线，一般采 用多股铝绞线。 2.电杆、横担和拉线 电杆是支持导线的支柱，是架空线路的重要组成部分。 对电杆要有足够的机械强度，要经久耐用，廉价便于搬运 和安装。 按材料分有木杆、水泥杆、和铁塔。 按在架空线路的作用分有直线杆、分段杆、分支杆等。 横担安装在电杆上部，用来安装绝缘子以架设导线。 拉线是为了平衡电杆各方面的作用力。 3.线路绝缘子和金具(P168)（下一页） 绝缘子是用来将导线固定在电杆上。 金具是用来连接导线、安装横担和绝缘子等的金属附件
