浅谈断路器控回断线

断路器开关控制回路常见问题及处理措施摘要：断路器是一项重要电气设备，这对于接通或断开电路具有极大的帮助，特别是在供电系统发生短路故障时，断路器能否迅速动作将故障点切除，与断路器的电气、机械性能有着密切的联系，还关系到其控制、保护二次回路接线的合理性。

因此，对于高压断路器控制回路，必须要制定切实可行的改进措施来保证供电系统的安全运行。

关键词：断路器；开关；控制回路；常见问题；处理措施1断路器控制回路原理分析以 35kV 联合变电所的断路器控制回路为例，目前，断路器分、合闸二次控制回路得到了广泛的应用，断路器在合闸命令发生过程中，如果断路器辅助接点没有返回，合闸回路会一直处于导通的状态。

在实际运行中，断路器在合闸操作过程中极容易出现一些问题，具体如下：首先，在断路器分、合闸过程中，断路器机构和辅助开关配合不合理问题经常出现，导致在分、合闸过程中，断路器分、合闸到位辅助开关触头难以断开；其次，断路器机构自身的灵活性严重缺失，卡涩现象较常见。

在断路器分、合闸操作过程中，虽然分、合闸回路导通，但由于受到机构问题的影响，很难合上断路器。

2高压断路器控制回路问题分析2.1跳闸操作箱误发跳闸信号针对跳闸操作箱误发跳闸信号问题，值班人员必须要明确断路器跳闸的原因是因为正常操作跳闸导致的，还是事故跳闸导致的。

针对这一问题，相关工作人员必须要进行深入的分析和探讨。

图 1例如，图 1 为某厂生产的分相操作箱原理接线图的一部分，这在220kV 和以上断路器的控制回路中得到了广泛的应用，但是在，手动正常操作断路器跳闸过程中，极容易误发保护动作出口跳闸信号。

例如，以A 相为例，在手动操作断路器跳闸的时候，手动继电器 STJa 励磁，其接点STJa 闭合，如果跳闸回路接通了，比较容易导致断路器出现跳闸的情况。

在此过程中，对于“防跳”继电器的自保护回路来说，接通了保护动作出口跳闸信号继电器 TXIJa 电流线圈回路，导致其励磁动作，不利于运行人员的正常操作和运行。

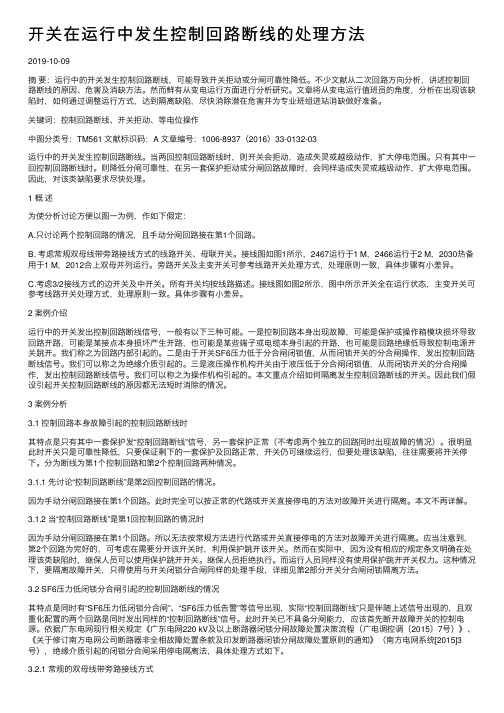

开关在运⾏中发⽣控制回路断线的处理⽅法2019-10-09摘要：运⾏中的开关发⽣控制回路断线，可能导致开关拒动或分闸可靠性降低。

不少⽂献从⼆次回路⽅向分析，讲述控制回路断线的原因、危害及消缺⽅法。

然⽽鲜有从变电运⾏⽅⾯进⾏分析研究。

⽂章将从变电运⾏值班员的⾓度，分析在出现该缺陷时，如何通过调整运⾏⽅式，达到隔离缺陷，尽快消除潜在危害并为专业班组进站消缺做好准备。

关键词：控制回路断线、开关拒动、等电位操作中图分类号：TM561 ⽂献标识码：A ⽂章编号：1006-8937（2016）33-0132-03运⾏中的开关发⽣控制回路断线。

当两回控制回路断线时，则开关会拒动，造成失灵或越级动作，扩⼤停电范围。

只有其中⼀回控制回路断线时。

则降低分闸可靠性，在另⼀套保护拒动或分闸回路故障时，会同样造成失灵或越级动作，扩⼤停电范围。

因此，对该类缺陷要求尽快处理。

1 概述为使分析讨论⽅便以图⼀为例，作如下假定：A.只讨论两个控制回路的情况，且⼿动分闸回路接在第1个回路。

B. 考虑常规双母线带旁路接线⽅式的线路开关、母联开关。

接线图如图1所⽰，2467运⾏于1 M，2466运⾏于2 M，2030热备⽤于1 M，2012合上双母并列运⾏。

旁路开关及主变开关可参考线路开关处理⽅式，处理原则⼀致，具体步骤有⼩差异。

C.考虑3/2接线⽅式的边开关及中开关。

所有开关均按线路描述。

接线图如图2所⽰，图中所⽰开关全在运⾏状态，主变开关可参考线路开关处理⽅式，处理原则⼀致。

具体步骤有⼩差异。

2 案例介绍运⾏中的开关发出控制回路断线信号，⼀般有以下三种可能。

⼀是控制回路本⾝出现故障，可能是保护或操作箱模块损坏导致回路开路，可能是某接点本⾝损坏产⽣开路，也可能是某些端⼦或电缆本⾝引起的开路，也可能是回路绝缘低导致控制电源开关跳开。

我们称之为回路内部引起的。

⼆是由于开关SF6压⼒低于分合闸闭锁值，从⽽闭锁开关的分合闸操作，发出控制回路断线信号。

110 kV开关控制回路及控制回路断线异常分析处理110 kV开关控制回路及控制回路断线异常分析处理摘要：结合一条典型的110kV线路开关控制回路，阐述了开关的分合闸过程，使运行人员明白开关出现拒分拒合时可能有哪些原因，有利于提高出现这些异常时的处理速度，保证电力系统稳定可靠运行。

详细分析了“控制回路断线”信号发出的原因及处理方法。

关键词：开关；控制回路；异常分析；处理中图分类号：U463文献标识码： A1断路器控制回路的作用电力系统中投切发电机、变压器、线路以及故障设备快速隔离，都要使用断路器进行操作，对断路器的控制是通过控制回路来实现的。

运行人员可以使用控制开关(或遥控装置)通过控制回路对断路器实施操作，操作完成后，立即由灯光信号指示断路器的位置状态；在事故情况下，由继电保护装置或自动装置发出分闸或合闸指令。

2断路器控制回路2．1断路器的合闸动作过程手动合闸回路中的元件包括：控制开关1KK；、“防跳”电压继电器TBJV的常闭接点、合闸保持继电器HBJ、断路器操作机构“远、近控切换”S8、“合闸弹簧未储能”S16常开接点、“SF6低气压闭锁”继电器(K10)常闭接点、开关机构箱防跳K75常闭接点、断路器常闭辅助接点、合闸线圈Y1。

手动合闸回路的动作逻辑为：+直流正电源---控制开关1KK①②---“防跳”电压继电器TBJV的常闭接点---合闸保持继电器HBJ---断路器操作机构远、近控切换“S8”远控位置常开接点---“弹簧未储能”继电器S16常开接点---开关常闭辅助接点S1---合闸线圈Y1---断路器机构防跳K75常闭接点---SF6压力低总闭锁K10常开接点---直流负电源，为了保证开关可靠合闸，如果1KK接点接触时间很短，由合闸保持继电器常开接点实现自保持，知道开关合上，靠开关的辅助接点解除自保持回路。

2.1.1主要部件的作用(1)控制开关1KK1KK在综合自动化变电站中一般和微机测控装置安装在一面屏上，用于实现对断路器的操作，从断路器的控制开关到其操动机构的工作电压均为直流220V，在技术手段上通常称为“强电控制”。

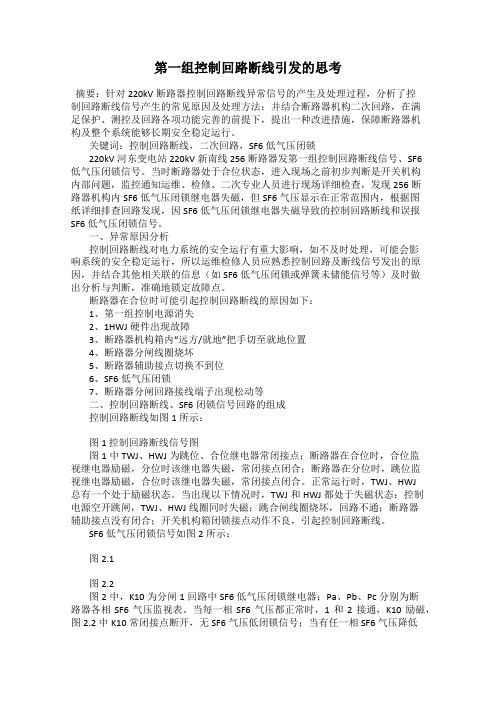

第一组控制回路断线引发的思考摘要：针对220kV断路器控制回路断线异常信号的产生及处理过程，分析了控制回路断线信号产生的常见原因及处理方法；并结合断路器机构二次回路，在满足保护、测控及回路各项功能完善的前提下，提出一种改进措施，保障断路器机构及整个系统能够长期安全稳定运行。

关键词：控制回路断线，二次回路，SF6低气压闭锁220kV河东变电站220kV新南线256断路器发第一组控制回路断线信号、SF6低气压闭锁信号。

当时断路器处于合位状态，进入现场之前初步判断是开关机构内部问题，监控通知运维、检修、二次专业人员进行现场详细检查，发现256断路器机构内SF6低气压闭锁继电器失磁，但SF6气压显示在正常范围内，根据图纸详细排查回路发现，因SF6低气压闭锁继电器失磁导致的控制回路断线和误报SF6低气压闭锁信号。

一、异常原因分析控制回路断线对电力系统的安全运行有重大影响，如不及时处理，可能会影响系统的安全稳定运行，所以运维检修人员应熟悉控制回路及断线信号发出的原因，并结合其他相关联的信息（如SF6低气压闭锁或弹簧未储能信号等）及时做出分析与判断，准确地锁定故障点。

断路器在合位时可能引起控制回路断线的原因如下：1、第一组控制电源消失2、1HWJ硬件出现故障3、断路器机构箱内“远方/就地”把手切至就地位置4、断路器分闸线圈烧坏5、断路器辅助接点切换不到位6、SF6低气压闭锁7、断路器分闸回路接线端子出现松动等二、控制回路断线、SF6闭锁信号回路的组成控制回路断线如图1所示：图1 控制回路断线信号图图1中TWJ、HWJ为跳位、合位继电器常闭接点；断路器在合位时，合位监视继电器励磁，分位时该继电器失磁，常闭接点闭合；断路器在分位时，跳位监视继电器励磁，合位时该继电器失磁，常闭接点闭合。

正常运行时，TWJ、HWJ总有一个处于励磁状态。

当出现以下情况时，TWJ和HWJ都处于失磁状态：控制电源空开跳闸，TWJ、HWJ线圈同时失磁；跳合闸线圈烧坏，回路不通；断路器辅助接点没有闭合；开关机构箱闭锁接点动作不良，引起控制回路断线。

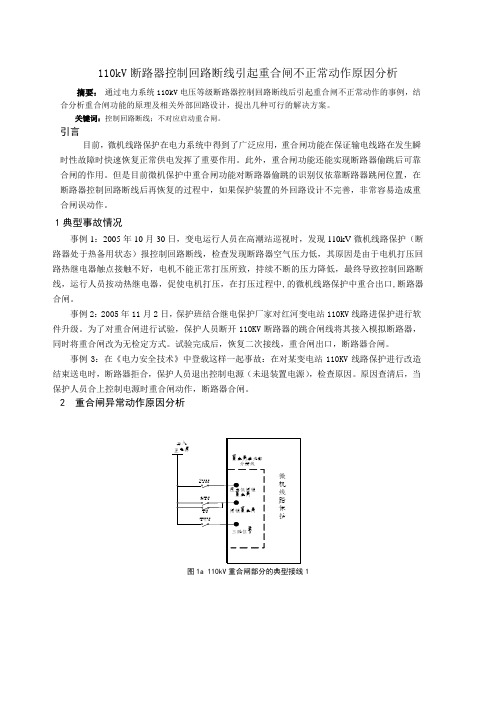

110kV断路器控制回路断线引起重合闸不正常动作原因分析摘要：通过电力系统110kV电压等级断路器控制回路断线后引起重合闸不正常动作的事例，结合分析重合闸功能的原理及相关外部回路设计，提出几种可行的解决方案。

关键词：控制回路断线；不对应启动重合闸。

引言目前，微机线路保护在电力系统中得到了广泛应用，重合闸功能在保证输电线路在发生瞬时性故障时快速恢复正常供电发挥了重要作用。

此外，重合闸功能还能实现断路器偷跳后可靠合闸的作用。

但是目前微机保护中重合闸功能对断路器偷跳的识别仅依靠断路器跳闸位置，在断路器控制回路断线后再恢复的过程中，如果保护装置的外回路设计不完善，非常容易造成重合闸误动作。

1典型事故情况事例1：2005年10月30日，变电运行人员在高潮站巡视时，发现110kV微机线路保护（断路器处于热备用状态）报控制回路断线，检查发现断路器空气压力低，其原因是由于电机打压回路热继电器触点接触不好，电机不能正常打压所致，持续不断的压力降低，最终导致控制回路断线，运行人员按动热继电器，促使电机打压，在打压过程中,的微机线路保护中重合出口,断路器合闸。

事例2：2005年11月2日，保护班结合继电保护厂家对红河变电站110KV线路进保护进行软件升级。

为了对重合闸进行试验，保护人员断开110KV断路器的跳合闸线将其接入模拟断路器，同时将重合闸改为无检定方式。

试验完成后，恢复二次接线，重合闸出口，断路器合闸。

事例3：在《电力安全技术》中登载这样一起事故：在对某变电站110KV线路保护进行改造结束送电时，断路器拒合，保护人员退出控制电源（未退装置电源），检查原因。

原因查清后，当保护人员合上控制电源时重合闸动作，断路器合闸。

2重合闸异常动作原因分析图1a 110kV重合闸部分的典型接线1图1b 110kV重合闸部分的典型接线2事例1：由于断路器机构中，已将低气压闭锁接入了跳合闸回路，在设计时不再使用保护操作箱的低气压闭锁元件，2YJJ长期励磁，因而气压降低时操作箱中的压力低闭锁重合闸的动断触点不会闭合;若气压降低导致控制断线，三跳位置动合触点断开，而装置的闭锁重合闸开入又没有收到闭锁信号(如图1a、1b所示)，在气压恢复正常后，在控制回路恢复时,若重合闸已充满电，则重合闸判为不对应启动重合闸，重合出口。

厂用 6kV综保装置控制回路及其断线浅析【摘要】“控制回路断线”是日常工作中经常遇到的故障之一，如何快速处理控制回路断线故障是必须具备的基本素质，因此本文结合现场实际对控制回路构成及其断线产生的原因以及如何查找进行以下分析。

【关键词】控制回路断线查找方法1、引言电气控制系统一般称为电气设备二次控制回路，不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。

以我厂为例，220kV线路断路器、主变高压侧断路器、厂用6kV变压器和电动机开关、380V各电动机或其他厂用负荷开关均需要有控制回路的参与才能实现远程安全控制。

2、控制回路为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。

这些设备要有以下功能：（1）自动控制功能。

高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。

（2）保护功能。

电气设备与线路在运行过程中会发生故障，电流(或电压)会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整(断开、切换等)的保护设备。

（3）监视功能。

电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。

（4）测量功能。

灯光和音响信号只能定性地表明设备的工作状态(有电或断电)，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。

常用的控制线路的基本回路由以下几部分组成。

（1）电源供电回路。

我厂继电保护供电回路的供电电源多为直流220V，也有少部分为直流24V电源。

（2）保护回路。

我厂保护(辅助)回路的工作电源直流220V（交流）、24V（直流）等，对电气设备和线路进行短路、过载和失压等各种保护，由熔断器、热继电器、失压线圈、整流组件和稳压组件等保护组件组成。

断路器控制回路故障分析与处理摘要：断路器控制回路故障是电气系统常见故障之一，掌握其分析处理方法及预防措施对于提升变电站运行的可靠性和经济性有着重要意义。

本文以本文对某220 kV变电站2号主变620断路器C相无法分闸的现象进行研究分析，对断路器控制回路故障分析与处理进行分析归纳。

关键词：断路器；控制回路；故障；处理1、断路器控制回路断路器的控制通常是通过电气回路来实现的，为此必须有相应的二次设备。

在主控制室应有能发出跳、合闸命令的控制开关（或按钮），断路器应有执行命令的操动机构。

控制开关和操动机构之间是通过控制电缆连接起来的[1]。

完成断路器跳、合闸任务的电气回路称为控制回路。

控制回路按操作电源的种类分为直流操作和交流操作（含整流操作）两种类型。

直流操作一般采用整流电源或蓄电池组供电；交流操作一般由电流互感器、电压互感器或所用变压器供电。

断路器操动机构又分为液压操动机构、弹簧操动机构等几种类型，本课题主要介绍具有弹簧操动机构的断路器的控制回路，并通过它了解一般断路器控制回路的构成原理。

断路器的控制回路，按照断路器的型式、操动机构的类型以及运行上的不同要求虽有差别，但其基本接线却是相似的，即断路器的控制回路必须完整、可靠，因此应满足以下要求[2]：（1）断路器的合、跳闸回路是按短时通电设计的，操作完成后，应迅速切断合、跳闸回路，解除命令脉冲，以免烧坏合、跳闸线圈。

为此，在合、跳闸回路中，接入断路器的辅助触点，既可将回路切断，又可为下一步操作做好准备。

（2）断路器既能在远方由控制开关进行手动合闸和跳闸，又能在自动装置和继电保护作用下自动合闸和跳闸。

（3）控制回路应具有反映断路器状态的位置信号，自动合、跳闸时应有明显信号。

（4）无论断路器是否带有机械闭锁，都应具有防止多次合、跳闸的电气防跳措施。

（5）对控制回路及其电源是否完好，应能进行监视。

（6）当具有单相操动机构的断路器按照三相操作时，应有三相不一致的信号。

浅谈断路器防跳回路的问题及应对措施摘要：在构成电力系统的各项设备中，断路器是非常重要的设备。

如果断路器启动，就会使得电路停止运行，对整个的电力系统运行起到一定的保护作用。

为了避免断路器产生误操作，往往会在电力中设计有防跳回路，以对断路器的开关起到有效的控制作用。

本文就针对断路器防跳回路的问题及应对措施进行了简要分析。

关键词：断路器；防跳回路；问题；应对措施1断路器防跳回路工作原理断路器发生跳跃的原因如下：1）控制开关KK把手合闸位置停留时间过长；2）控制开关KK把手合闸触点粘连；3）重合闸触点粘连。

断路器防跳回路一般有保护操作箱防跳和断路器机构防跳两种，保护防跳回路也叫电流型防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。

其工作原理如图1所示。

图1中，TBJ-I为防跳继电器电流线圈；TBJ-U为防跳继电器电压线圈。

当断路器手合KK把手由分到合，合于故障，同时发生⑤⑧手动合闸接点粘连时，保护操作箱防跳回路工作过程为：断路器在分位时，断路器辅助接点DL1闭合，DL2打开。

手动合闸正电位从⑤⑧接点到TBJ2、DL1到HQ，HQ得电，断路器合上。

断路器合上后辅助接点DL1打开，DL2闭合。

此时由于断路器合在故障上，保护动作，出口继电器BCJ接点闭合通过信号继电器2XJ到压板2LP，到TBJ-I，TBJ-I通过TBJ3自保持，保证可靠跳闸，跳闸正电位通过DL2到TQ，TQ得电断路器分闸。

TBJ-I励磁同时，TBJ1闭合，TBJ2打开。

由于接点⑤⑧粘连，合闸正电位持续存在，通过TBJ1使TBJ-U励磁，TBJ保持在动作状态。

TBJ2一直断开合闸回路，虽然此时合闸正电位仍在，但是断路器不会再合上，从而实现防止断路器跳跃，直至合闸脉冲消失，防跳继电器返回，断路器才能重新合闸。

断路器机构防跳又称电压型防跳，一般由机构内二次线完成，用断路器辅助接点启动，用合闸脉冲实现自保持，从而将合闸回路断开，其启动和自保持均设在合闸回路中。

#3炉一次风机开关633“控制回路断线”一、故障背景#3炉一次风机开关633在DCS处报警“回路失电”，经确认为“控制回路断线”报警。

二、解决步骤（1）在1Q1D的47和49端子排中，分为两部分：1、K01和K03保护装置812和8132、1DK/2DK/3DK的常闭辅助触点（2）将第二部分给甩开后，还是发现812和813为常闭点。

但K01本身装置上没有报警“控制回路断线”【稍后处理此问题】。

（3）关于K01保护装置报警“控制回路断线”的问题。

1、因为812与813是通的，所以TWJ和HWJ都是常闭点。

所以TWJ和HWJ的线圈都肯定没有得电。

2、因为801是直接接的电源正电。

所以肯定是电源负电那边出了问题。

3、查看814 COM1和815 TWJ1的状态，发现它不通。

查看814 COM1和816 HWJ1的状态，发现它也不通。

（为什么？还是要看说明书814、815、816之间的关系。

）4、且当开关是分闸状态时，52b是常闭点所以TWJ线圈是可以得电的，因此814和815应该是通的。

因为814和815应该是常开点。

所以应该查合闸线圈的负电。

5、因为开关在分位，所以52a是常开点。

所以HWJ线圈是不应该得电的。

综上所述，1、第二天联系南瑞厂家，经验证705和706（开入板上的断路器分闸和断路器合闸信号）。

如果同时断开的话，保护装置会报警“控制回路断线”。

2、在保护装置“状态显示”菜单里，“分闸位置”为1，“合闸位置”为0。

所以不报警“控制回路断线”。
