基于压电变压器的高压发生器的研究
- 格式:pdf
- 大小:1.60 MB
- 文档页数:3
高压皮秒脉冲发生器的设计与实现高压皮秒脉冲发生器是一种用于产生高能量、高压、短脉冲的装置。
它在科学研究、工业应用和医疗领域都有重要的应用价值。
本文将介绍高压皮秒脉冲发生器的设计与实现,以及其在不同领域的应用。
高压皮秒脉冲发生器主要由高压电源、充电电路、储能电容、脉冲发生电路和输出负载等组成。
首先,高压电源是整个系统的核心组件,用于提供高压电源稳定可靠的电源。
其次,充电电路将电源输出的直流电压转化为脉冲电压,并通过控制充电时间和电流来实现对储能电容的快速充电。
储能电容是存储电能的装置,其容量越大,蓄能能力越强。
脉冲发生电路控制储能电容的放电过程,使得电容的电能以短脉冲的形式释放出来。
最后,输出负载是将脉冲能量传递给被测对象或其他设备的载体。
高压皮秒脉冲发生器的实现需要考虑以下几个关键问题。
首先,电源的选择和设计是非常重要的,需要满足高压、高能量、高稳定性等要求。
其次,充电电路的设计需要考虑充电速度和充电电流的控制,以保证储能电容能够快速充电并保持稳定。
第三,脉冲发生电路的设计需要考虑脉冲宽度、重复频率和输出电压的控制,以满足不同应用场景的需求。
最后,输出负载的选择和匹配需要根据具体应用来确定,以确保脉冲能量能够有效传递到被测对象或其他设备上。
高压皮秒脉冲发生器在科学研究领域有广泛的应用。
例如,在物理学中,它可以用于产生高能量的电子束或离子束,用于材料表面改性、微纳加工和材料分析等研究。
在化学领域,它可以用于产生高能量的化学反应,用于催化剂的制备和新材料的合成等研究。
在生物医学领域,它可以用于产生高能量的激光脉冲,用于皮肤美容、纹身去除和眼科手术等治疗。
高压皮秒脉冲发生器在工业应用中也有重要的作用。
例如,在电子器件制造中,它可以用于产生高能量的离子束,用于清洗、刻蚀和改性等工艺。
在材料加工中,它可以用于产生高能量的激光脉冲,用于焊接、切割和打孔等加工。
在电力系统中,它可以用于产生高能量的电磁脉冲,用于保护电力设备和系统。
探究特高压变压器及调压补偿变压器原理一、特高压变压器原理特高压变压器是电力系统中重要的传输和分配设备之一,它在输电中起到了电压变换和功率传输的重要作用。
特高压变压器的主要原理是通过电磁感应产生的变压器原理,将输入电压通过磁场感应引起的电磁感应产生变压比例的输出电压,从而在输电中实现电压的升压和降压。
在特高压变压器中,一般采用高导电性的铜线绕制成线圈,将输入端的电流产生的磁场感应引起电势差,并通过铁芯传递到输出端,从而实现电压的变换。
特高压变压器通常采用油浸式设计,通过绝缘油的散热和冷却来保持设备的稳定运行。
特高压变压器的主要用途是在输电系统中实现电压的升压和降压,从而实现远距离输电和分配电力的功能。
特高压变压器的设计和制造需要考虑到高电压下的绝缘和热量散热等问题,因此其制造过程复杂且工艺要求高。
调压补偿变压器是一种可以自动调节输出电压并补偿电网功率因数的变压器,其主要原理是通过调节变压器的输出电压来实现电网功率因数的调节。
调压补偿变压器通常采用电子控制系统来实现对输出电压的精确控制,使得其可以根据电网需求随时调节输出电压并补偿电网功率因数。
调压补偿变压器的主要用途是在电力系统中实现对电压和功率因数的精确控制,从而提高电力系统的稳定性和效率,减少能源损耗和节约电力资源。
调压补偿变压器的设计和制造需要考虑到电子控制系统的精确性和稳定性,因此其制造过程需要采用先进的电子技术和制造工艺。
结语通过了解特高压变压器和调压补偿变压器的工作原理,可以更好地理解电力系统中的传输和分配过程,从而更好地保障电力系统的稳定运行和高效利用。
在未来的发展中,特高压变压器和调压补偿变压器将继续发挥重要作用,为电力系统的发展和进步贡献力量。
脉冲变压器升压高压脉冲电源的设计首先确定输入电压和输出电压。
根据实际需求和应用场景,确定输入电压和输出电压的范围。
输入电压可以是低电压稳定的直流或交流电源,输出电压则是需要升压的高电压脉冲。
其次考虑功率和效率。
功率是指电源能够输出的电流和电压的乘积,而效率则是输出功率与输入功率之间的比值。
通过合理的设计和选型,可以提高脉冲变压器的功率和效率,以满足实际需求。
接下来需要考虑保护措施。
高压脉冲电源在使用过程中需要特别注意安全问题。
设计中应该考虑过流、过压、短路等故障保护电路,并采取防护措施防止对人和设备造成伤害。
在设计脉冲变压器时,可以采用以下步骤:1.确定输入电压和输出电压范围,根据实际需求选取合适的变压器。
2.选择合适的电源转换器。
根据输入电压和输出电压的差异,选择合适的电源转换器,如DC-DC转换器或AC-DC转换器。
3.计算变压比。
根据输入电压和输出电压的范围,计算变压比。
变压器的变比可以通过变压器的线圈匝数比例来实现。
4.设计变压器。
根据变压比和功率需求,设计变压器的线圈匝数和磁芯尺寸。
5.调整参数。
根据实际测量和测试结果,调整变压器的参数以达到预期的输出电压。
6.添加保护电路。
设计过流、过压、短路等故障保护电路,保证电源的安全可靠性。
7.进行实验和测试。
在设计完成后,进行实验和测试,验证设计的性能和稳定性。
8.进行优化。
根据实验和测试结果,调整设计参数,进一步优化脉冲变压器的性能。
总之,设计脉冲变压器升压高压脉冲电源需要充分考虑输入电压、输出电压、功率、效率、保护等因素,并根据实际需求进行合理的选型和设计。
通过合理的设计和优化,可以得到满足需求的高压脉冲电源。
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验1.引言1.1 概述本文旨在探讨变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
作为电力系统中重要的电气设备,变压器的绝缘系统必须保证其正常运行和安全性能。
而变压器绕组中的绝缘部分,包括匝间、层间、段间及相间绝缘的性能评估对于确保变压器的可靠性和安全性至关重要。
本文将分别针对变压器绕组中的四种绝缘部分进行绝缘感应耐压试验的背景介绍和相关测试方法的阐述。
首先,将对匝间绝缘的绝缘感应耐压试验进行描述,该部分旨在评估绕组中相邻绕组之间的绝缘性能。
其次,将探讨层间绝缘的绝缘感应耐压试验,该部分用于评估绕组内相同层上不同导线之间的绝缘性能。
然后,将对段间绝缘的绝缘感应耐压试验进行介绍,该部分应用于评估绕组内不同段之间的绝缘性能。
最后,将详细讨论相间绝缘的绝缘感应耐压试验,该部分用于评估绕组间不同相之间的绝缘性能。
本文的研究意义在于深化对变压器绕组绝缘的理解,为变压器绕组的绝缘设计和工程实践提供指导。
通过合理的绝缘感应耐压试验,可以全面评估和验证绕组中不同绝缘部分的绝缘性能,进一步保证变压器的运行安全和可靠性。
因此,本文的研究对于提高电力系统的稳定性和可靠性,具有一定的实际应用价值。
在下一节中,我们将详细介绍本文的结构和各部分的内容安排。
1.2文章结构本文主要讨论了变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
文章结构如下所述。
第一部分为引言,具体包括以下几个方面:概述、文章结构和目的。
在概述部分,会简要介绍变压器绕组的重要性以及绝缘感应耐压试验的必要性。
文章结构部分将会概述本文的大致组织结构,让读者可以更好地了解文章的逻辑顺序。
目的部分将明确本文的研究目标和意义,以便读者了解本文的研究价值和重要性。
第二部分为正文,分为四个小节:匝间绝缘的绝缘感应耐压试验、层间绝缘的绝缘感应耐压试验、段间绝缘的绝缘感应耐压试验和相间绝缘的绝缘感应耐压试验。

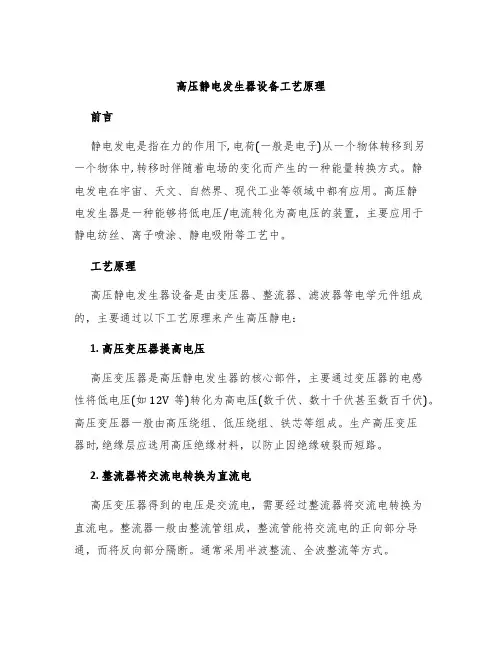

高压静电发生器设备工艺原理前言静电发电是指在力的作用下, 电荷(一般是电子)从一个物体转移到另一个物体中, 转移时伴随着电场的变化而产生的一种能量转换方式。
静电发电在宇宙、天文、自然界、现代工业等领域中都有应用。
高压静电发生器是一种能够将低电压/电流转化为高电压的装置,主要应用于静电纺丝、离子喷涂、静电吸附等工艺中。
工艺原理高压静电发生器设备是由变压器、整流器、滤波器等电学元件组成的,主要通过以下工艺原理来产生高压静电:1. 高压变压器提高电压高压变压器是高压静电发生器的核心部件,主要通过变压器的电感性将低电压(如12V等)转化为高电压(数千伏、数十千伏甚至数百千伏)。
高压变压器一般由高压绕组、低压绕组、铁芯等组成。
生产高压变压器时, 绝缘层应选用高压绝缘材料,以防止因绝缘破裂而短路。
2. 整流器将交流电转换为直流电高压变压器得到的电压是交流电,需要经过整流器将交流电转换为直流电。
整流器一般由整流管组成,整流管能将交流电的正向部分导通,而将反向部分隔断。
通常采用半波整流、全波整流等方式。
3. 滤波器消除高频干扰高压静电发生器产生的高压电场会产生较强的干扰信号,这些信号可能影响到设备的工作。
滤波器可用于降低高频噪声干扰。
滤波器一般由电容、电感等电学元件组成,通常是低通滤波器或高通滤波器。
4. 放电管释放电能高压静电发生器产生的高压电需要通过放电管释放出来。
放电管一般由几个并联的电感线圈和一根中间绕制的高压导线构成。
放电管只有在电场达到一定程度时才能导电,否则它就是一个绝缘体。
5. 设备控制模块控制输出电流高压静电发生器需要额外增加控制模块来控制其输出电压/电流。
控制模块可以实现高压静电发生器输出电压、电流大小的调节。
而且在纺绸、印染、喷涂等工艺中, 还需要实现对喷涂颜料、纳米溶胶等粒子(或液滴)的电荷控制。
该控制方式需要在高压静电发生器的控制模块上,增加一组电荷输出接口。
应用领域高压静电发生器设备主要应用于静电降温、静电吸尘、静电助力、静电除尘、静电过滤、离子束治疗、静电植树、静电喷涂、静电纺丝、离子探测、核物理学、粉尘脱附等领域。

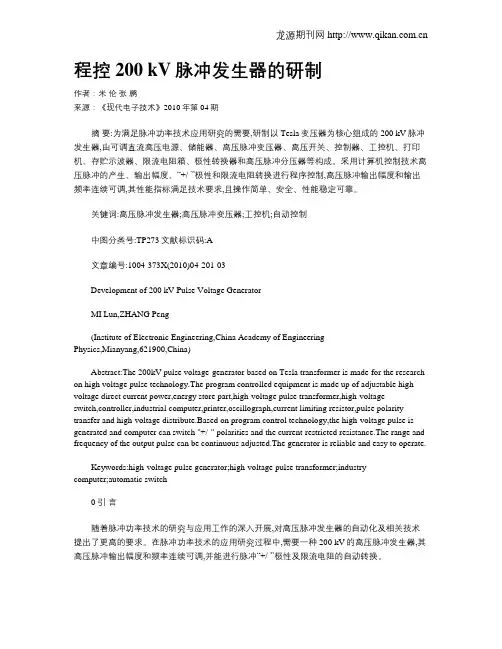

程控200 kV脉冲发生器的研制作者:米伦张鹏来源:《现代电子技术》2010年第04期摘要:为满足脉冲功率技术应用研究的需要,研制以Tesla变压器为核心组成的200 kV脉冲发生器,由可调直流高压电源、储能器、高压脉冲变压器、高压开关、控制器、工控机、打印机、存贮示波器、限流电阻箱、极性转换器和高压脉冲分压器等构成。
采用计算机控制技术高压脉冲的产生、输出幅度、“+/-”极性和限流电阻转换进行程序控制,高压脉冲输出幅度和输出频率连续可调,其性能指标满足技术要求,且操作简单、安全、性能稳定可靠。
关键词:高压脉冲发生器;高压脉冲变压器;工控机;自动控制中图分类号:TP273文献标识码:A文章编号:1004-373X(2010)04-201-03Development of 200 kV Pulse Voltage GeneratorMI Lun,ZHANG Peng(Institute of Electronic Engineering,China Academy of EngineeringPhysics,Mianyang,621900,China)Abstract:The 200kV pulse voltage-generator based on Tesla transformer is made for the research on high voltage pulse technology.The program controlled equipment is made up of adjustable high-voltage direct current power,energy store part,high-voltage pulse transformer,high-voltageswitch,controller,industrial computer,printer,oscillograph,current limiting resistor,pulse polarity transfer and high-voltage distribute.Based on program control technology,the high-voltage pulse is generated and computer can switch "+/-" polarities and the current-restricted resistance.The range and frequency of the output pulse can be continuous adjusted.The generator is reliable and easy to operate.Keywords:high-voltage pulse generator;high-voltage pulse transformer;industrycomputer;automatic switch0 引言随着脉冲功率技术的研究与应用工作的深入开展,对高压脉冲发生器的自动化及相关技术提出了更高的要求。
探究特高压变压器及调压补偿变压器原理特高压变压器及调压补偿变压器是电力系统中常见的设备,它们在电力传输和分配中起着至关重要的作用。
本文将对特高压变压器及调压补偿变压器的原理进行探究,从而更好地理解其在电力系统中的应用和作用。
特高压变压器是指额定电压高于1000kV的变压器,是电力系统中传输和分配电能的关键设备之一。
其主要作用是将发电厂产生的高压电能通过变压器进行降压,以适应电网输电和用户需求。
特高压变压器的原理主要包括磁路原理、电路原理和绝缘结构原理。
特高压变压器的磁路原理是指在特高压变压器中,铁芯承担了主要的磁路,通过铁芯的磁导性来实现电能的传输和变换。
在实际应用中,特高压变压器常采用油浸式变压器或全封闭干式变压器,通过不同的绝缘材料和结构设计来保证磁路的高效传输。
特高压变压器的绝缘结构原理是指在特高压变压器中,通过合理的绝缘材料和结构设计,保证了在高压电场和强电磁场的作用下,变压器内部的绝缘系统具有良好的绝缘性能。
特高压变压器的绝缘结构包括绕组绝缘、引线绝缘、油纸绝缘等,通过这些绝缘系统的协同作用,确保了变压器的安全可靠运行。
在电力系统中,特高压变压器通过其独特的原理和结构,在电能输送和分配中发挥着重要作用。
特高压变压器的稳定运行和高效性能,直接关系到电力系统的安全运行和经济运行。
调压补偿变压器是指在电力系统中进行电压调节和补偿的一种特殊变压器,其主要作用是在电力系统中对电压进行调节和稳定,以满足用户的电压需求和提高电力系统的稳定性。
调压补偿变压器的原理主要包括调压原理和补偿原理。
调压原理是指在调压补偿变压器中,通过调节变压器绕组的匝数比或采用分接头的方式,实现了对电压的调节和稳定。
调压补偿变压器通常采用分接头变压器或可控硅变压器,通过外部调节或自动调节装置,实现了对电压的精确控制和稳定调节。
补偿原理是指在调压补偿变压器中,通过合理的绕组设计和连接方式,实现了对电力系统中的无功功率和谐波电流的补偿,提高了电力系统的质量和稳定性。
高压发生器工作原理高压发生器是一种常用的设备,用于产生高压电流或高压气体。
它在多个领域中发挥着重要的作用,例如医疗、工业和科学研究等。
本文将介绍高压发生器的工作原理。
一、概述高压发生器的工作原理可以简单地描述为:通过一系列电路或装置,将低压电流或气体转化为高压。
具体的工作原理取决于不同的高压发生器类型,其中包括电压倍增器、变压器和压缩机等。
二、电压倍增器电压倍增器是一种常见的高压发生器,其工作原理基于电荷积累和放电。
电压倍增器主要由多个电容器和二极管组成。
在正向电源作用下,电容器会逐渐储存电荷,并且随着时间的推移,电压逐渐升高。
当电压达到一定程度时,二极管将导通,使电荷通过,产生一次高压放电。
电压倍增器通过多次储存和放电的过程,最终产生所需的高压。
三、变压器变压器是另一种常见的高压发生器,其工作原理基于电磁感应。
变压器主要由两个线圈组成:初级线圈和次级线圈。
当初级线圈中通过交流电流时,会在变压器的铁芯中产生变化的磁场。
这个磁场将导致次级线圈中的电流发生变化,从而产生高压。
四、压缩机在某些情况下,高压发生器采用压缩机的工作原理来产生高压气体。
压缩机主要由气缸、活塞和压缩腔室组成。
气缸中的活塞定期运动,将气体从较低的压力状态压缩到较高的压力状态。
通过重复进行该过程,可达到所需的高压。
五、应用领域高压发生器广泛应用于医疗、工业和科学研究领域。
在医疗领域,高压发生器经常用于X射线设备和放射治疗装置等。
在工业领域,高压发生器可用于电力输送、雷达系统和粒子加速器等。
在科学研究领域,高压发生器在材料研究、电子学和核物理学等方面发挥着重要作用。
六、安全注意事项在使用高压发生器时,要注意安全。
高压电流或气体具有较大的危险性,操作人员应戴好必要的个人防护设备,确保设备正常工作以及相关连接处的绝缘良好。
此外,应定期进行设备检查和维护,确保设备的安全可靠性。
总结:高压发生器是一种重要的设备,它能将低压电流或气体转化为高压。
压电变压器原理及应用压电变压器是上世纪70年代后期发展起来的新型电子变压器,它利用压电效应,通过电能—机械能—电能的二次能量转换形式,达到能量的传递。
与传统线绕变压器相比,压电变压器具有体积小、重量轻、耐高温、耐辐射、高可靠性、无短路击穿,不产生电磁干扰等优良特性,逐步得到广泛应用,如:高压电源、负离子发生器、静电复印机、警用电击器、液晶显示背光电源、小功率激光管电源等中小功率器件。
压电效应在不具有对称中心的晶体中,由于内部存在自发极化,正负电荷中心不重合而产生偶极距,这样晶体内部就产生一个电场,为平衡内部电场,晶体表面就产生空间电荷,使整个晶体对外显示电中性,当外力变化时,晶体内部的偶极距改变而使得内部电场发生变化,这样晶体表面的空间电荷也就得以释放,表现出压电性。
反之,在一定的电场作用下,晶体会产生外形尺寸的变化(即逆压电效应)。
压电变压器正是利用了这样的原理,在一个压电陶瓷片上,输入端施加一个电场使陶瓷片产生谐振(逆压电效应)而在输出端将高应变产生的机械振动能量转化成电荷输出(压电效应)。
压电变压器结构振动模式压电变压器的特性(1)固定负载下,变压器的输出电压与输入电压成正比。
(图1)(2)负载越大,压电变压器的输出电压越高。
(空载升压比高达8000)(图2)(3)能量转换效率高,可达97%以上。
(4)体积小,可实现片式化。
(5)输入阻抗随负载阻抗减少而增加,当负载短路或高压放电时,变压器输入阻抗迅速增加而使变压器及其他外围元件不致烧毁,因而有短路自保护功能。
压电变压器的发展压电变压器由早期的ROSEN型单层结构逐步发展为多层独石结构,并演变出更多的非ROSEN型变化,使变压器具有更高的性能和可靠性。
多层独石结构的实现,使得陶瓷变压器的输出电荷密度大大的提高,传输的功率是单层的十几至几十倍。
压电变压器与传统变压器比较传统变压器压电变压器原理电磁效应压电效应体积大小输出特性恒压型准恒流型升压比不易做到高升压比高负载特性随负载变化小负载大,输出高自保护特性怕短路不怕短路电磁干扰有无频率特性任意频率驱动谐振频率驱动输出波形依赖输入波形正弦波绝缘特性较差优良可燃性有燃烧危险使用陶瓷,无燃烧危险压电变压器利用电能-机械能-电能转换原理,相当一部分能量转换是在同一平面上进行,因此从理论上讲,压电陶瓷变压器可以做得无限薄,即使考虑到结构强度,功率容量等设计因素,实际元件的厚度也仅1.5~3.5mm,这是磁芯线绕变压器很难达到的尺寸。
冲击高压发生器的基本原理
冲击高压发生器是一种电气设备,其基本原理是利用电磁感应和自感现象实现高压放电。
其工作原理如下:
1. 电源供电:将低压直流电源连接到冲击高压发生器的输入端口,以提供能量。
2. 充电:通过充电线圈将输入端口的直流电源转换为脉冲信号,并将信号传输到储能电容器中。
在此过程中,储能电容器会逐渐充满。
3. 放电:当储能电容器充满时,通过触发装置将脉冲信号传输到放大器中。
放大器会将信号放大,并输出至输出端口。
4. 放大:输出的脉冲信号经过变压器的升压作用,形成高压脉冲。
这些高压脉冲可以达到数百千伏甚至更高的水平。
5. 放电:最终,这些高压脉冲被释放到负载中,从而实现了所需的应用。
除了以上五个步骤外,还有一些其他因素需要考虑。
例如,在设计和制造过程中需要考虑材料选择、尺寸和形状等因素。
此外,在实际应
用中,还需要考虑电压、电流和频率等参数的控制。
总之,冲击高压发生器是一种利用电磁感应和自感现象实现高压放电的设备。
它可以在多种应用中发挥重要作用,例如科学研究、医学成像和工业生产等领域。
高压直流高压发生器的原理介绍引言高压直流高压发生器是一种用于产生高电压的电子设备。
它通常被用于实验室环境或者工业生产中,用来产生高电压以满足特定的需求。
该设备可以通过不同的电路设计来达到不同的输出电压和电流。
本文将介绍高压直流高压发生器的原理和工作方式。
基本原理高压直流高压发生器的基本原理是将低电压升压到需要的高电压水平,然后将电流传递到负载上。
基本的设计如下图所示:+---- C1 ----+ +---- C2 ----+| |_______| || Load |R +---- SW -----+Input V _____|_____+____|_______+____|______- Vout其中,输入电压(Input V)通过一个电阻(R)来限制电流,之后经过开关(SW)和一个电容(C1)连接到一个变压器(不在图中)。
变压器将电压升高,输出到第二个电容(C2)和负载上。
输出电压(Vout)同时通过一个负载(Load)和另外一个电阻形成反馈回路,以保持输出电压的稳定。
工作方式高压直流高压发生器的工作方式是将低电压转换成高电压,并保持输出电压的稳定。
下面将对每个组成部分进行更详细的介绍。
变压器变压器是将低电压转换为高电压的核心部分,通常是一个由磁铁芯包围的主从线圈。
主线圈通过电阻和电容与输入电源(Input V)连接,从线圈则连接到负载和输出电容(C2)。
当主线圈中的电流变化时,它会产生磁场,这个磁场通过芯片传导到从线圈中,在从线圈中再次变化后产生高电压。
输出的电压取决于输入电压和变比。
电容电容是将变压器输出的高电压平滑化和过滤的一种电子元件。
在高压直流高压发生器中,电容作为高压侧的载流元件,用于储存电量并稳定电压波动。
这是非常重要的,因为稳定电压使得负载中的电流也能保持稳定。
开关开关是控制变压器输入的电源开关。
当开关关闭时,电容开始充电,当开关打开时,电容开始放电。
这种循环产生交流电压,并允许变压器将电压升高。
特高压变压器雷电冲击电压发生器设计虚拟仿真实验教学项目-回复如何设计特高压变压器雷电冲击电压发生器的虚拟仿真实验教学项目。
第一步:项目背景介绍特高压变压器雷电冲击电压发生器是用于模拟变压器在雷电冲击下的电压响应情况,用于测试特高压变压器的抗雷击能力。
由于特高压变压器在实际操作中难以进行雷电冲击试验,因此虚拟仿真实验成为一种有效的方式。
本文将介绍如何设计特高压变压器雷电冲击电压发生器的虚拟仿真实验教学项目。
第二步:设定实验目标在设计实验前,我们需要设定实验的目标。
根据特高压变压器的特点和雷电冲击的影响因素,我们可以设定如下的实验目标:1. 模拟特高压变压器在雷电冲击下的电压响应情况。
2. 分析特高压变压器的抗雷击能力,提高其设计和维护技术。
3. 提供虚拟仿真实验平台,方便学生学习和实践。
第三步:确定实验内容和步骤根据实验目标,我们可以确定相应的实验内容和步骤。
在这里,我们可以列举以下几个重要环节:1. 特高压变压器的基本原理介绍。
2. 雷电冲击对特高压变压器的影响分析。
3. 设计特高压变压器雷电冲击电压发生器的虚拟仿真实验平台。
4. 确定实验参数和测试范围。
5. 进行仿真实验并记录实验数据。
6. 分析实验结果和验证仿真平台的有效性。
7. 提供实验报告和学习资料。
第四步:选择仿真软件和工具为了设计特高压变压器雷电冲击电压发生器的虚拟仿真实验项目,我们需要选择适用的仿真软件和工具。
常用的仿真软件包括MATLAB/Simulink、PSCAD等。
这些软件可模拟电力系统中的各种电气设备和电力故障,具有强大的建模和仿真能力,非常适合本实验的需求。
第五步:进行仿真模型设计和参数设定在设计过程中,我们需要进行仿真模型的设计和参数设定。
根据特高压变压器的电气特性和雷电冲击的电压波形,我们可以建立相应的模型,并设定合适的参数。
以MATLAB/Simulink为例,可以使用电路建模和电源模块构建特高压变压器雷电冲击电压发生器的仿真模型,并进行参数设定,包括变压器的阻抗、雷电冲击波形的幅值和时间间隔等。
内容。
本项目旨在通过虚拟仿真实验的方式,帮助学生深入理解特高压变压器雷电冲击电压发生器的工作原理和设计过程。
1. 引言特高压变压器雷电冲击电压发生器是电气领域中的重要实验设备,用于模拟雷电冲击电压对变压器的影响。
正确设计和使用这一设备对于保护变压器的正常运行至关重要。
因此,理解其设计原理和虚拟仿真实验过程显得尤为重要。
2. 设计原理特高压变压器雷电冲击电压发生器的设计原理基于雷电冲击电压的产生和传输原理。
通过充电、放电和限流等步骤,实现对特高压变压器的模拟冲击,从而观察其在不同冲击条件下的工作状态。
3. 设计过程设计特高压变压器雷电冲击电压发生器的过程主要包括以下几个步骤:步骤一:确定实验需求和目标,包括模拟的冲击电压峰值、频率等参数。
步骤二:选择适当的元器件和设备,如高压电容器、继电器和限流电阻等。
步骤三:根据设计需求和实验条件,进行电路图绘制和参数计算。
步骤四:进行电路仿真分析,验证设计的正确性。
步骤五:搭建实验平台,连接相应的电路元件和设备。
步骤六:进行虚拟仿真实验,观察和记录变压器在不同冲击条件下的工作状态。
步骤七:根据实验结果分析和总结,对设计进行改进和优化。
4. 实验教学项目本实验教学项目提供虚拟仿真实验的环境,并通过图表、动画等方式展示实验过程和结果。
学生可以在虚拟环境中进行实验操作,观察冲击电压对变压器的影响,并进行相关数据分析。
5. 结论通过特高压变压器雷电冲击电压发生器设计虚拟仿真实验教学项目,学生能够深入理解变压器受雷电冲击的情况,并掌握其设计和使用的要点。
同时,借助虚拟仿真技术,学生可以在安全、高效的环境中进行实验操作,提高实践能力和综合素质。
容。
希望本文能够对学生们的学习和实验有所帮助,使其能够更好地理解和应用相关知识。
感谢您的阅读!(注意:本文仅供参考,未经授权,禁止转载和使用。
)。
基于lcc谐振的高压充电电源研究与设计近年来,随着高压充电技术的发展,LCC谐振的高压充电电源受到越来越多应用场合的青睐。
此类电源不仅可以提供更高的输出电压,而且具有高效率、低噪声、小体积、低价格等诸多优点,可以在工业、电子和日常生活等领域得到良好的应用。
为了更好地了解LCC谐振的高压充电电源,本文将首先对此类电源的原理进行简要介绍,然后对最新的研究结果进行详细阐述,最后针对存在的问题提出一些相关策略并进行设计。
首先,LCC谐振高压充电电源是一种采用LC振荡与变压器谐振相结合的电源系统,把高频压力变成低频高压输出,能够提供更高的输出电压。
它由变压器、振荡器和滤波器组成。
LCC谐振可以大大提高变压器的转换效率,改善变压器输出电压波动情况,减小电源输入功率,减少噪声和振动,从而实现输出电压的稳定。
随着技术的发展,LCC谐振的高压充电电源的研究成果越来越多,有的研究人员采用脉冲宽度调变的方法改进谐振电源的效率,并对其发电性能、电压调节率和最大输入电压等性能进行了改进;有的研究人员将传统的LCC电源改进成磁悬浮-多脉冲谐振电源,并通过分析、计算和仿真技术实现了磁悬浮-多脉冲谐振电源的实现;有的研究人员采用交叉谐振线路级改进传统LCC谐振电源,实现了高效率、低噪声、小体积和低价格等优点。
此外,在重新设计LCC谐振的高压充电电源时,可以采用智能控制策略来提高系统的可靠性和可管理性,减少谐振频率的波动,改善电源的功率因数,减少输出电压的波动性,并可以根据用户的需求实现电流的限流和电压的调节。
其次,应采取一些合理的结构设计、材料选择和参数设置等措施,以改善电源的发电性能、提高系统的效率、减少损耗、降低噪声,达到良好的使用效果。
综上所述,LCC谐振的高压充电电源具有高效率、低噪声、小体积、低价格等诸多优点,可以在工业、电子和日常生活等领域得到广泛应用。
为了更好地发挥它的优势,应采取有效的策略和设计,以实现更高的效率和更好的使用效果。
收稿日期:2011-05-30 作者简介:龚旭(1986-),男,四川成都人,硕士生,主要从事电磁伺服驱动及控制技术的研究。E-mail:lazylolily@y
ahoo.com.cn
文章编号
:1004-2474(2012)
03-0411-03
基于压电变压器的高压发生器的研究龚 旭,王丛岭,常 波(电子科技大学电力电子系,四川成都6111731) 摘 要:该文提出了一种用于离子风枪的基于压电变压器实现高压发生器的设计方法,此法有利于高压发生器的小型化。描述了压电变压器相关特性,并给出了压电变压器外围电路(输入驱动电路、输出倍压电路、反馈电路)相关设计的理论基础和设计方法。利用软件仿真验证此法的可行性。关键词:高压发生器;压电变压器;驱动电路;反馈控制电路;脉宽调制和锁相环控制联合控制中图分类号:TM51 文献标识码:A
Study on HV Generator Based on Piezoelectric TransformerGONG Xu,WANG Congling,CHANG Bo(Dept.of Power Electronics,University of Electronic Science and Technology of China,Chendu 611731,China) Abstract:A HV generator based on piezoelectric transformer for the ionizer gun has been designed in thiswork.This method is favorable to realizing the miniaturization of HV generator.The properties of the piezoelectrictransformer have been discussed.The design theory and method of the external circuit including the driving circuit,output doubling circuit and feed-back circuit have been presented.The feasibility of the method has been verified by
using the software simulation.Key words:HV generator;piezoelectric transformer;driving circuit;feed-back circuit;combin PWM and PLLcontrol
0
引言
一直以来,人们在各种高压发生器中大量采用传统的电磁变压器。随着电子系统的小型化和集成化发展,高压发生器也面临着小型化的要求,而传统变压器的体积大,笨重,易受干扰等缺点开始限制其在此领域的发展。压电变压器的出现为高压发生器的小型化提供了条件。压电变压器是一种利用压电材料的正逆压电效应实现电能到机械能再到电能的转换的固体电子器件。现传统的铁芯线绕电磁变压器相比,压电变压器具有体积小,质量轻,使用时不击穿,变压器本身耐高温,不怕燃烧,无电磁干扰且结构简单,制作工艺简便,易批量生产等优点[1-2]。目前,压电变压器已在冷阴极萤光灯管(CCFL)、负离子发生器、小功率激光管电源等领域得到应用。本文将提供一种在离子风枪中利用压电变压器实现高压发生器的方法。
1
压电变压器特性[3]
压电变压器与传统变压器不同,它一般工作频率范围在104~107 Hz。其等效电路图如图1(a)所示。图中,C0和Cin为等效输入输出电容,Lr和C
r
为等效串联电感和电容,Rm为机械等效电阻,R0为
负载电阻,n为变比,T为等效输出变压器。若将二次侧电路等效转换到一次侧,如图1(b)所示;进一步简化,如图1(c)所示。
图1 压电变压器等效电路图
第34卷第3期压 电 与 声 光Vol.34No.3
2012年06月PIEZOELECTRICS &ACOUSTOOPTICS June 2012R′0=R0/n2(1)C′0=n2 C0(2)V′out=Vout/n(3)R″0=R′0/[1+(ωC′0R′0)2](4)C″0=C′01+(ωC′0R′0)2(ωC′0R′0)2(5)则电压变比K=Vout/Vin=n/槡Y(6) Y=1-cωω()rs2[]-1+RmR′{}02+ ωrscωQωω()rs2[]-1+ωcωrsQ{}m2(7)c=C′0/Cr(8)ωrs=1/LrC槡r(9)R0=0(10)Q=ωrsC0R0(11)Qm=1/(ωrsCrRm)(12)由此可以看出,对于任意一个负载来说,当压电变压器工作在其谐振频率时,负载能得到最大的输出电压,即得到最大的电压变比;而压电变压器的谐振频率还会受负载大小的影响产生变化。2 电路设计由于压电变压器这些特性,整个电路设计如图2所示。图2 高压发生器电路2.1 输入驱动电路在实际应用过程中,因为电源工作频率与压电变压器的工作频率相差很大,直流或交流电源都不能直接驱动压电变压器工作。因此输入驱动电路主要作用是将外界输入的电压转化成压电变压器工作需要的电压,整个电路如图3所示。图3 输入驱动电路滤波整流电路将外部输入电压变成较纯净的直流,送入逆变电路,再由逆变电路将直流变成压电变压器工作所需的高频交流电。目前几种典型的逆变电路[4]有回扫型逆变电路、推挽型逆变电路、半桥型逆变电路、全桥型逆变电路。其中全桥逆变无需使
用大电感,有利于整个电路的小型化,因此这里使用全桥逆变电路[5]。其工作原理如图4所示。由图可知,其基本工作原理:当V1和V4同时导通时,V2和V3关闭,此时压电变压器上的电压为上正下负,设
此时的电压为正;当V2和V3同时导通,V1和V4关断时,则压电变压器得到负电压。通过控制V1~V
4
的通断,就能在压电变压器得到交流电压。
图4 全桥逆变电路2.2
输出倍压电路
当压电变压器工作在最大升压比的条件下,其输出为高频交流电,且此频率由其谐振频率决定,不能随意改变。将压电变压器输出与一路倍压整流电路相连,如图5(a)所示,则在负载上可得到一个稳定的高压直流。若将压电变压器输出与两路倍压整流电路相连,一路正倍压整流电路,一路负倍压整流电路,如图5(b)所示。
图5 倍压整流电路两路电路轮流导通工作,当正倍压整流电路工作时,负载得到正电压;当负倍压整流电路工作时,负载得到负电压。这样在负载上得到交流电压,并可通过对正负倍压整流电路轮流导通频率的调整,来改变负载上交流电压的频率。2.3
反馈控制电路
压电变压器除受负载的影响外,还受温度、湿度等其他因素的影响,其输出电压会出现变化。为能让压电变压器一直工作在最佳状态并得到一个稳定的输出,需对其进行反馈控制。目前主要的控制方
412压 电 与 声 光2012年 式[4]有量子控制、锁相环控制(PLL)、脉宽调制(PWM)与脉冲频率调制(PFM)混合调制、相频检测(PFD)与PWM联合控制。本文提出一种新的联合控制方法,即PLL与PWM的联合控制,原理图如图6所示。由于当压电变压器的输出端采用了倍压整流电路,则无论负载如何变化,只要压电变压器的驱动输入电压和输入倍压整流电路的电流相位差为0,压电变压器都会得到最大升压比[6]。将Vin和Iin的相位频率信息送入PLL,PLL对输入信号进行比较,并将结果送入控制器,由控制器对驱动电路进行控制。当PLL锁定频率后,利用PWM来控制压电变压器输入电压的幅值,从而控制压电变压器的输出电压。图6 反馈控制电路3 电路仿真利用软件搭建仿真电路进行仿真,其结果如图7所示。输入电压为24V的直流电(如图7上图所示),让电路在不同的负载下工作,观察其输出波形,由图可见,对于不同的负载,电路都能在一定周期之后得到稳定的输出电压,且基本保持一致。图中R1~R5表示不同的负载。图7 不同负载下电路输出仿真结果4 结束语压电变压器因其突出的特点而应用前景广,在具体的应用环境中因自身特性,其外围电路的设计是重点。对于不同的应用环境采用不同的外围电路和控制方式,本文中的外围电路和控制方式主要针对离子风枪应用环境,在相似的环境中,可对其作适当的修改并加以应用。
参考文献:[1]白辰阳,桂治轮,李龙土.压电变压器的研究和开发
进展[J].压电与声光,1998,20(3):175-179.
BAI Chenyang,GUI Zhilun,LI Longtu.Progress inresearch and development of piezoelectric transformer[J].Piezoelectrics &Acoustooptics,1998,20(3):175-179.[2]黄以华,周康源,陈昕,等.压电陶瓷变压器的发
展———回顾与展望[J].声学技术,2002,21(3):122-
127.HUANG Yihua,ZHOU Kangyuan,CHEN Xin,etal.The development of piezoelectric transformer re-
view and expectation[J].Technical Acoustics,2002,
21(3):122-127.[3]IVENSKY G,ZAFRANY I,BEN-YAAKOV S.Ge-
neric operational characteristics of piezoelectric trans-
formers[A].Power electronics specialists conference[C]//Galway:Ireland PESC 00 2000IEEE 31st
Aunual,2000:1657-1662.[4]余厉阳,王德苗,董树荣.压电变压器外围电路的最
新研究进展[J].电子元件与材料,2005,24(6):51-53.
YU Liyang,WANG Demiao,DONG Shurong.Novelprogress in the research of circuit used in the piezoelec-
tirc transformer[J].Electronic Components and Ma-
terilas,2005,24(6):51-53.[5]NAKASHIMA S,NINOMIYA T,OGASAWARA
H,et al.Piezoelectric-transformer inverter with max-
