铁路信号基础复习
信号基础复习资料
一、填空题
1、继电器是由（）和（）两大部分组成，前者由线圈、（）、（）、（）构成，后者由（）和（）构成。
2、继电器能以（）控制执行电路中相当大功率的对象；能控制数个（）和数个（）；能控制（）对象；（）性能好。
3、有极继电器根据线圈中电流极性不同具有（）和（）两种稳定状态。
4、安全型继电器具有三种基本特性：（）、（）、（）。
5、JWJXC－－H125/0．44代表（）。
6、按动作原理分类，可将继电器分为（）和（）；按接点结构分为（）和（）。
7、继电器接点的接触方式有（）、（）、（）三种。
8、继电器衔铁正常动作的时间为（）秒。
9、继电器的返还系数越大，说明继电器越（）。
10、偏极继电器：通以（）电流时吸起，通以反方向电流时（）。
11、时间继电器有哪几种延时（）、（）、（）、（）。
12、交流二元轨道继电器吸起时，（）电源电压应超前（）电源电压90度且频率都应为（）
13、（）叫自闭电路。
14、继电电路的分析法包括（）、（）、（）。
15、铁路信号包括（）、（）。
16、按用途分，固定信号可以分为（），（）。
17、信号机柱的选择：（）、（）、（）、（）、（）采用高柱；（）、( )采用矮柱。
18、透镜式色灯信号机的每个灯位由（）、（）、（）、（）和（）等组成。
19、（）是色灯信号机和信号表示器的光源。 20、主灯丝和副灯丝呈（）且平行，主灯丝在（），副灯丝在（）。
21、我国铁路实行（）行车制。
22、（）的反方向进站信号机可设在行车方向的右侧。
23、对于正线信号机和通行超限货物列车的站线信号机，限界所属轨道中心至信号机突出边缘，距离为（），站线信号机为（）。
24、高柱透灯式色灯信号机由（）、（）、（）、（）等部分组成。
25、进站信号机的作用是（），指示（）的运行条件，保证（）的正确和安全可靠。
26、出站信号机的设置应尽量不影响股道有效长，设于（）3.5－4ｍ处。

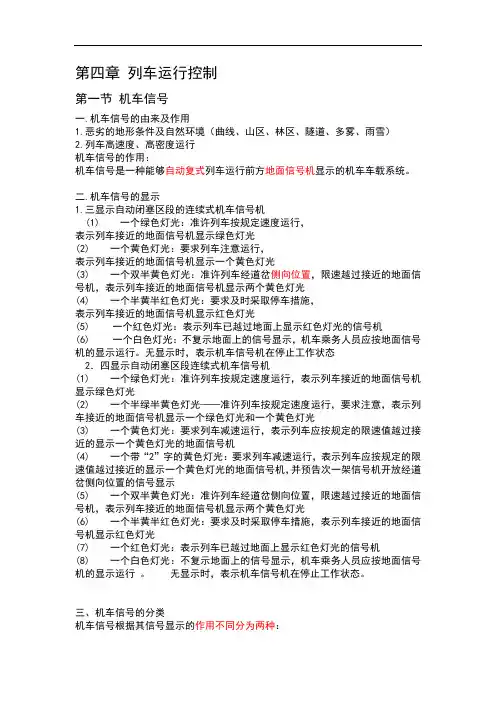

第四章 列车运行控制
第一节 机车信号
一.机车信号的由来及作用
1.恶劣的地形条件及自然环境（曲线、山区、林区、隧道、多雾、雨雪）
2.列车高速度、高密度运行
机车信号的作用：
机车信号是一种能够自动复式列车运行前方地面信号机显示的机车车载系统。
二.机车信号的显示
1.三显示自动闭塞区段的连续式机车信号机
(1) 一个绿色灯光：准许列车按规定速度运行，
表示列车接近的地面信号机显示绿色灯光
(2) 一个黄色灯光：要求列车注意运行，
表示列车接近的地面信号机显示一个黄色灯光
(3) 一个双半黄色灯光：准许列车经道岔侧向位置，限速越过接近的地面信号机，表示列车接近的地面信号机显示两个黄色灯光
(4) 一个半黄半红色灯光：要求及时采取停车措施，
表示列车接近的地面信号机显示红色灯光
(5) 一个红色灯光：表示列车已越过地面上显示红色灯光的信号机
(6) 一个白色灯光：不复示地面上的信号显示，机车乘务人员应按地面信号机的显示运行。无显示时，表示机车信号机在停止工作状态
2．四显示自动闭塞区段连续式机车信号机
(1) 一个绿色灯光：准许列车按规定速度运行，表示列车接近的地面信号机显示绿色灯光
(2) 一个半绿半黄色灯光——准许列车按规定速度运行，要求注意，表示列车接近的地面信号机显示一个绿色灯光和一个黄色灯光
(3) 一个黄色灯光：要求列车减速运行，表示列车应按规定的限速值越过接近的显示一个黄色灯光的地面信号机
(4) 一个带“2”字的黄色灯光：要求列车减速运行，表示列车应按规定的限速值越过接近的显示一个黄色灯光的地面信号机，并预告次一架信号机开放经道岔侧向位置的信号显示
(5) 一个双半黄色灯光：准许列车经道岔侧向位置，限速越过接近的地面信号机，表示列车接近的地面信号机显示两个黄色灯光
(6) 一个半黄半红色灯光：要求及时采取停车措施，表示列车接近的地面信号机显示红色灯光
第一章
1.铁路信号是什么？
答：铁路信号是保证行车安全，提高区间和车站通过能力以及编组站编解能力的自动控制及远程控制技术的总称。
2.铁路信号的功能？
答：保证行车安全提高运输效率。
3.铁路信号的特点？
答：网络化，综合化，数字化，智能化的特点。
4.铁路信号的层次结构？
答：铁路信号层次结构包括两个层次:
1)信号系统：包括车站连锁、区间闭塞、列车运行控制、行车调度指挥、驼峰调车控制、道 口信号、微机监测等系统。
2)信号设备与器材：继电器、信号机、轨道电路、转辙机、控制台、电源屏等。
5.车站连锁的概念及分类？
答：车站连锁是用来控制和监督车站的道岔、进路和信号，并实现它们之间的连锁关系，操控道岔和转辙机。
其分类：继电集中连锁和计算机联锁
6.继电集中连锁的概念？
答：用继电的方式控制和监督车站的道岔、进路和信号，并实现它们之间的联锁关系，操控道岔和转辙机（通过继电电路实现）。
车站值班员通过控制台办理进路、转换道岔、锁闭进路，开放信号。
7.计算机联锁的概念？
答：利用计算机、电子元件，继电器组成具有故障-安全性能的实时控制系统（主要通过计算机程序实现）。
8.什么是区间闭塞？
区间闭塞：为了保证行车安全，按照一定方法组织列车在区间中运行。
9.闭塞方式都有哪些？其概念及特点是什么？
闭塞方式：半自动闭塞、自动站间闭塞、自动闭塞。
半自动闭塞：以出战信号机的允许信号显示作为发车凭证，发车站的出战信号机（或线路上的通过的信号机）必须经两站同意，并办理闭塞手续，列车进入区间自动关闭。特点：以继电电路完成区间的逻辑关系，要求人工办理闭塞和到达复。
自动站间闭塞：在半自动闭塞的基础上，增加区间空闲检查设备，自动检查区间占用或空闲，实现列车到达后自动复原。特点：不必人工办理闭塞和到达复；区间不同不划分闭塞分区，不设通过信号机。
自动闭塞：将一个区间划分为若干个闭塞分区，每个闭塞分区的起点装设通过信号机，列车运行时借助轨道电路，自动控制信号机显示。
铁路信号基础设备题库
一、填空题
1、直流无极继电器的电磁系统由 线圈 、 衔铁 、 轭铁 、铁芯 四部分组成。
2、安全型信号继电器的接点电阻由 接点金属材料本身电阻 、 接触电阻 、
两部分组成.
3、交流二元继电器有 轨道线圈 、 局部线圈 两个线圈，当两个线圈中的电流相位相差 90 度时继电器吸起。
4、继电器电路中防止混线的方法有以下四种 位置法 、 极性法 、
双断法 、 独立电源法 。
5、铁路信号的基本颜色有 红 、 绿 、 黄 ；辅助颜色有
蓝 、 紫 、 月白 。
6、铁路信号灯泡的额定电压是 12 V，信号点灯变压器XB1-34中 34的含义是 变压器的容量是34VA 。
7、电动转辙机每转换一次，锁闭齿轮和锁闭齿条块完成了 解锁 、 转换 和
锁闭 三个过程。
8、轨道电路由 送电端 、 受电端 、 钢轨 三大部分组成,轨道电路的作用一是 监督列车的占用 ；二是 传递列车信息 。
9、轨道电路中有绝缘是指 有机械绝缘,无绝缘是指 有电气绝缘 。
10、道岔按其锁闭方式可分为 内锁闭 、 外锁闭 两种。ZD6采用的是 间接 锁闭方式，S700K采用的是直接 锁闭方式。
11、ZD6转辙机的减速器采用两级减速，分别是 小齿轮带动大齿轮 、 渐开线内啮合行星传动式减速器 。
12、有极继电器根据线圈中电流极性不同具有__反位打落_和_定位吸起_两种稳定状态.
13、信号机一般应设在线路 左 侧，四显示自动闭塞进站信号机显示一个黄灯意义是
准许列车按限速要求越过该信号机，经道岔直向位置进入站内准备停车 ；三显示自动闭塞区间通过信号机显示黄灯意义是 要求列车注意运行，表示列车运行前方有一个闭塞分区空闲 。 14。 继电器接点的接触方式有_点接触__、_线接触_、 面接触 三种。
