第二章-铁路信号基础设备

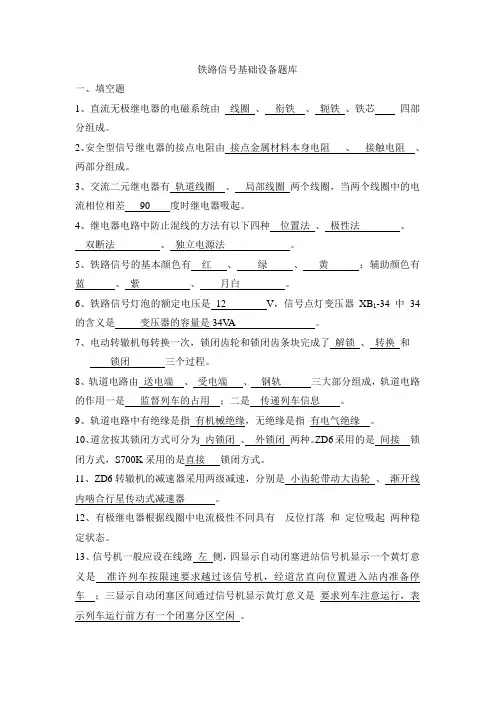

铁路信号基础设备题库

一、填空题

1、直流无极继电器的电磁系统由 线圈 、 衔铁 、 轭铁 、铁芯 四部分组成。

2、安全型信号继电器的接点电阻由 接点金属材料本身电阻 、 接触电阻 、

两部分组成。

3、交流二元继电器有 轨道线圈 、 局部线圈 两个线圈，当两个线圈中的电流相位相差 90 度时继电器吸起。

4、继电器电路中防止混线的方法有以下四种 位置法 、 极性法 、

双断法 、 独立电源法 。

5、铁路信号的基本颜色有 红 、 绿 、 黄 ；辅助颜色有

蓝 、 紫 、 月白 。

6、铁路信号灯泡的额定电压是 12 V，信号点灯变压器XB1-34中 34的含义是 变压器的容量是34VA 。

7、电动转辙机每转换一次，锁闭齿轮和锁闭齿条块完成了 解锁 、 转换 和

锁闭 三个过程。

8、轨道电路由 送电端 、 受电端 、 钢轨 三大部分组成，轨道电路的作用一是 监督列车的占用 ；二是 传递列车信息 。

9、轨道电路中有绝缘是指 有机械绝缘，无绝缘是指 有电气绝缘 。

10、道岔按其锁闭方式可分为 内锁闭 、 外锁闭 两种。ZD6采用的是 间接 锁闭方式，S700K采用的是直接 锁闭方式。

11、ZD6转辙机的减速器采用两级减速，分别是 小齿轮带动大齿轮 、 渐开线内啮合行星传动式减速器 。

12、有极继电器根据线圈中电流极性不同具有__反位打落_和_定位吸起_两种稳定状态。

13、信号机一般应设在线路 左 侧，四显示自动闭塞进站信号机显示一个黄灯意义是

准许列车按限速要求越过该信号机，经道岔直向位置进入站内准备停车 ；三显示自动闭塞区间通过信号机显示黄灯意义是 要求列车注意运行，表示列车运行前方有一个闭塞分区空闲 。 14. 继电器接点的接触方式有_点接触__、_线接触_、 面接触 三种。

湖南铁路科技职业技术学院

2008～2009学年第一学期期末考试试卷

《铁路信号与通信设备》（A）

一、填空(每空1分，共30分)

1、铁路信号显示的基本颜色是___________、____________、__________,分别代表的含义是______ _____、_______________、________________.

2、信号机按用途分类，常见的信号机有____________、____________、__________、______________、 、 。

3、《技规》规定正常情况下，进站、通过信号机的显示距离不得小于____________。

4、集中联锁设备分为____________、__________。

5、下列字母表示的设备是：TDCS_________ _____、CTCS2______________

CTC_______________.

6、列控车载系统主要工作模式有___________、__________、____________、__________、__________。

7、自动化驼峰要求实现___________________、______________________、____________________三方面的自动控制，需要有______、_____、_______、_________四种自动测量设备。

二、名词解释（12分）

1、联锁——

2、“红光带”故障——

3、进路——

4、预先锁闭——

三、简答题（30分）

1、联锁关系的主要内容有哪些？

2、轨道电路有什么作用？

3、6502电气集中基本操作原则是什么？

4、画出一个四显示自动闭塞通过信号机显示的表示图。

5、CTCS2级列控系统的基本功能有哪些？

题 号 一 二 三 四 平时成绩

满 分 30 12 30 28

铁路信号基础设备题库

一、填空题

1、直流无极继电器的电磁系统由 线圈 、 衔铁 、 轭铁 、铁芯 四部分组成。

2、安全型信号继电器的接点电阻由 接点金属材料本身电阻 、 接触电阻 、

两部分组成。

3、交流二元继电器有 轨道线圈 、 局部线圈 两个线圈，当两个线圈中的电流相位相差 90 度时继电器吸起。

4、继电器电路中防止混线的方法有以下四种 位置法 、 极性法 、

双断法 、 独立电源法 。

5、铁路信号的基本颜色有 红 、 绿 、 黄 ；辅助颜色有

蓝 、 紫 、 月白 。

6、铁路信号灯泡的额定电压是 12 V，信号点灯变压器XB1-34中 34的含义是 变压器的容量是34VA 。

7、电动转辙机每转换一次，锁闭齿轮和锁闭齿条块完成了 解锁 、 转换 和

锁闭 三个过程。

8、轨道电路由 送电端 、 受电端 、 钢轨 三大部分组成，轨道电路的作用一是 监督列车的占用 ；二是 传递列车信息 。

9、轨道电路中有绝缘是指 有机械绝缘，无绝缘是指 有电气绝缘 。

10、道岔按其锁闭方式可分为 内锁闭 、 外锁闭 两种。ZD6采用的是 间接 锁闭方式，S700K采用的是直接 锁闭方式。

11、ZD6转辙机的减速器采用两级减速，分别是 小齿轮带动大齿轮 、 渐开线内啮合行星传动式减速器 。

12、有极继电器根据线圈中电流极性不同具有__反位打落_和_定位吸起_两种稳定状态。

13、信号机一般应设在线路 左 侧，四显示自动闭塞进站信号机显示一个黄灯意义是

准许列车按限速要求越过该信号机，经道岔直向位置进入站内准备停车 ；三显示自动闭塞区间通过信号机显示黄灯意义是 要求列车注意运行，表示列车运行前方有一个闭塞分区空闲 。 14. 继电器接点的接触方式有_点接触__、_线接触_、 面接触 三种。

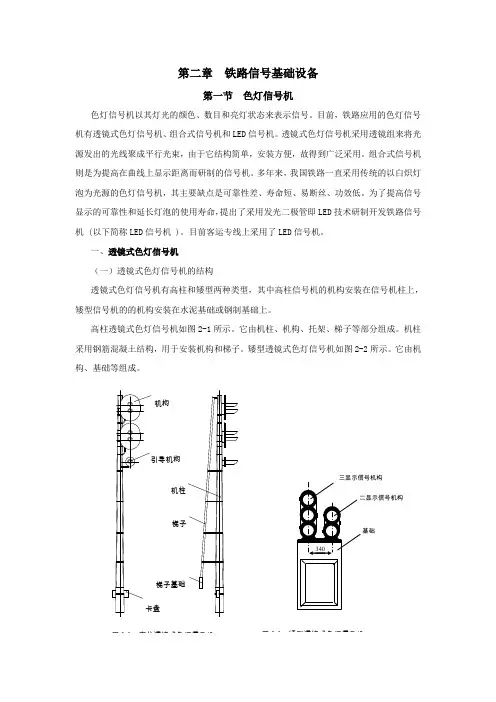

第二章 铁路信号基础设备

第一节 色灯信号机

色灯信号机以其灯光的颜色、数目和亮灯状态来表示信号。目前，铁路应用的色灯信号机有透镜式色灯信号机、组合式信号机和LED信号机。透镜式色灯信号机采用透镜组来将光源发出的光线聚成平行光束，由于它结构简单，安装方便，故得到广泛采用。组合式信号机则是为提高在曲线上显示距离而研制的信号机。多年来，我国铁路一直采用传统的以白炽灯泡为光源的色灯信号机，其主要缺点是可靠性差、寿命短、易断丝、功效低。为了提高信号显示的可靠性和延长灯泡的使用寿命，提出了采用发光二极管即LED技术研制开发铁路信号机 (以下简称LED信号机 )。目前客运专线上采用了LED信号机。

一、透镜式色灯信号机

（一）透镜式色灯信号机的结构

透镜式色灯信号机有高柱和矮型两种类型，其中高柱信号机的机构安装在信号机柱上，矮型信号机的的机构安装在水泥基础或钢制基础上。

高柱透镜式色灯信号机如图2-1所示。它由机柱、机构、托架、梯子等部分组成。机柱采用钢筋混凝土结构，用于安装机构和梯子。矮型透镜式色灯信号机如图2-2所示。它由机构、基础等组成。

340 二显示信号机构

基础

图2-1 高柱透镜式色灯信号机 图2-2 矮型透镜式色灯信号机 三显示信号机构

梯子基础 机柱

卡盘 引导机构 机构

梯子

（二）透镜式色灯信号机的机构组成

透镜式色灯信号机的机构如图2-3所示，每个灯位由灯泡、灯座、透镜组、遮檐、背板等组成。

灯泡是色灯信号机的光源，目前均采用直丝双丝灯泡，灯泡内有两个灯丝，一个主灯丝，一个副灯丝。正常情况下点亮主灯丝，当主灯丝断丝时，自动改点副灯丝，并发出报警，提醒值班人员更换灯泡。

灯座是用来安装灯泡的，现采用定焦盘式灯座，为保证获得最大的显示距离，灯泡应安装在透镜的焦点上，在调整好透镜组焦点后灯座固定不动，更换灯泡时无需调整灯座。

透镜组装在镜架框上，由两块带棱的凸透镜组成，外面是无色带棱内凸透镜，里面是有色的带棱外凸透镜（有红、黄、绿、蓝、月白、无色六种颜色）。根据透镜成像原理，如果光源灯泡置于透镜组的焦点处，经透镜折射后，就会成为平行光，使灯泡发出的光呈平行射出，将光源发出的光线集中射向所需要的方向。
