PID功能块说明

PID（Proportional-Integral-Derivative）是一种经典的控制算法，用于自动控制系统中的比例、积分和微分操作，以控制输出信号使其与期望值保持一致。PID控制器在工业自动化中得到广泛应用，以提高系统的稳定性和准确性。

PID控制器由三个主要功能块组成：比例（P）、积分（I）和微分（D）。每个功能块根据不同的控制需求进行参数调整，以获得最优的控制效果。

比例（P）功能块通过将输出信号与期望值的差异进行放大，产生一个与误差成正比的控制量。比例增益参数决定了比例控制的放大程度，较大的比例增益可以加快响应速度，但可能导致系统不稳定。较小的比例增益可以提高系统稳定性，但可能导致响应速度变慢。

积分（I）功能块通过对误差的积分，消除稳态误差。积分增益参数决定了积分控制的放大程度，较大的积分增益可以减小稳态误差，但可能导致超调或震荡。较小的积分增益可以提高系统的稳定性，但可能导致较大的稳态误差。

微分（D）功能块通过对误差的微分，预测系统的未来变化趋势，从而抑制系统的超调和震荡。微分增益参数决定了微分控制的放大程度，较大的微分增益可以减小超调和震荡，但可能导致系统响应速度变慢。较小的微分增益可以提高系统响应速度，但可能导致超调和震荡。

PID控制器工作原理如下：首先，计算当前的误差（当前值与期望值之差），然后根据比例、积分和微分的功能块分别计算对应的控制量，并将它们加权求和作为最终的控制输出。这个过程是连续进行的，以实现对系统输出的精确控制。

PID控制器的参数调整是一个复杂的过程，需要考虑到系统的动态特性、稳定性需求和控制目标等因素。常用的调参方法包括手动调参和自动调参。

手动调参是通过观察系统响应特性，并根据经验和技巧进行参数调整。这种方法需要丰富的经验和专业知识，通常需要多次试验和调整才能获得最佳的参数配置。

自动调参是通过使用专门的算法和工具，根据系统的数学模型和实时数据进行参数优化。常见的自动调参方法包括遗传算法、模糊逻辑控制和优化算法等。

PID控制器的优点在于简单且易于理解，具有广泛的适用性。它可以应用于各种自动控制系统中，包括温度控制、流量控制、机器人控制等。此外，PID控制器具有良好的稳定性和鲁棒性，可以在不同的工作条件下保持稳定的控制效果。

然而，PID控制器也存在一些缺点。首先，PID控制器对系统动态特性的变化较为敏感，需要经常进行参数调整。其次，PID控制器的响应速度可能较慢，对于需要快速响应的系统，可能需要采用其他控制算法。最后，PID控制器对非线性和时变系统的控制效果可能较差，需要采用改进的算法进行优化。

总之，PID功能块是PID控制器的核心组成部分，通过比例、积分和微分的操作，实现对输出信号的精确控制。PID控制器在工业自动化中有着广泛的应用，它是一种简单且有效的控制算法，可以提高系统的稳定性和准确性。然而，PID控制器也存在一些局限性，需要在实际应用中进行合理的参数调整和算法优化。

合集下载

PID使用说明

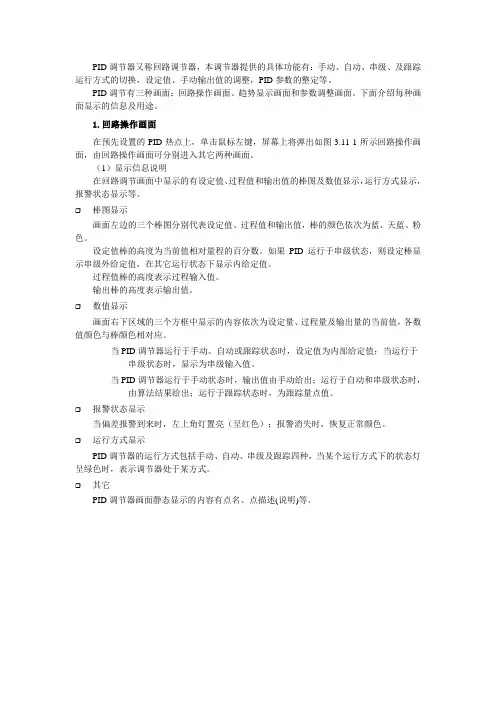

PID使用说明
