课题：捷达轿车发动机正时皮带的更换
授课时间：2012年9月27日星期四
授课类型：实习课
教学目标：
知识目标：
1、知晓发动机正时皮带更换的流程和注意事项
能力目标：
1、能在小组成员的协助下，以小组为单位顺利完成正时皮带的更换；
情感目标： 1、锻炼小组成员之间协作能力；
2、锻炼思考和解决问题的能力。
教学重难点：
重点：
1、如何检查发动机正时皮带的状况 2、正时皮带更换操作的流程和注意事项
难点：
1、发动机正时皮带更换操作
2、正时皮带张紧力大小的确定
教学方法：任务驱动法 教学手段：多媒体教学、PPT课件
课时安排：4课时
参考资料：《一汽大众捷达轿车维修手册》
教学过程：
一、入门——引导阶段 汽车正时皮带作为配气机构的重要组成部分。正时皮带的更换作业在汽车保
养和维修过程中较常见。按时更换发动机的正时皮带对于避免发动机配气机构的
损坏和延长车辆的使用寿命有重要作用。
正时皮带属于橡胶部件。在长时间的使用过程中，随着发动机工作时间的增
加，会产生正常磨损和非正常磨损。再加上橡胶在高温恶劣环境下老化加速，如果不能进行及时有效地调整和更换就有可能发生正时皮带的跳齿或断裂，将会使
发动机工作效率低下，甚至出现活塞顶撞气门的严重机械事故，给车主造成巨大
经济损失。
二、阐述、分析和推导 本节课采用任务驱动法，将发动机正时皮带的更换分为三个小任务。 任务一：正时皮带的拆卸和检查。 ⑴教师带领学生察看捷达轿车发动舱布局，启发学生判断在进行发动机正时皮带更换操作时，哪些附件需要进行拆卸。（锻炼学生在面对不同车型时的分析
问题的能力）
⑵教师采用边讲边做的方式，逐步示范拆卸发动机正时皮带的规范流程。并讲解注意事项。 ①拆下空气滤清器。
②标明多楔皮带的旋转方向；（为什么要标明多楔皮带的旋转方向？）
③按箭头方向旋松多楔皮带的张紧装置；
说明：张紧装置可以用直径4.5mm，长约55mm的心轴或连杆3090固定。 （没有专用工具，我们该怎么办？）

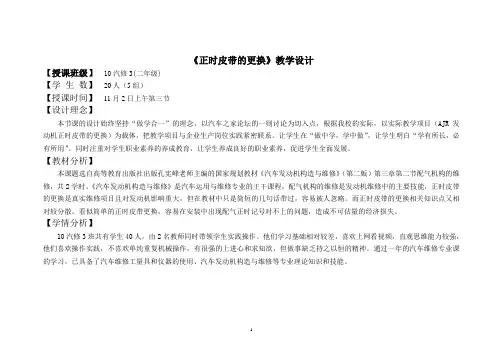

1 《正时皮带的更换》教学设计
【授课班级】 10汽修3(二年级)
【学 生 数】 20人（5组）
【授课时间】 11月2日上午第三节
【设计理念】
本节课的设计始终坚持“做学合一”的理念，以汽车之家论坛的一则讨论为切入点，根据我校的实际，以实际教学项目（AJR发动机正时皮带的更换）为载体，把教学项目与企业生产岗位实践紧密联系。让学生在“做中学，学中做”，让学生明白“学有所长，必有所用”。同时注重对学生职业素养的养成教育，让学生养成良好的职业素养，促进学生全面发展。
【教材分析】
本课题选自高等教育出版社出版孔宪峰老师主编的国家规划教材《汽车发动机构造与维修》（第二版）第三章第二节配气机构的维修，共2学时。《汽车发动机构造与维修》是汽车运用与维修专业的主干课程，配气机构的维修是发动机维修中的主要技能，正时皮带的更换是真实维修项目且对发动机影响重大，但在教材中只是简短的几句话带过，容易被人忽略。而正时皮带的更换相关知识点又相对较分散。看似简单的正时皮带更换，容易在安装中出现配气正时记号对不上的问题，造成不可估量的经济损失。
【学情分析】
10汽修3班共有学生40人，由2名教师同时带领学生实践操作。他们学习基础相对较差，喜欢上网看视频，直观思维能力较强，他们喜欢操作实践，不喜欢单纯重复机械操作，有很强的上进心和求知欲，但做事缺乏持之以恒的精神。通过一年的汽车维修专业课的学习，已具备了汽车维修工量具和仪器的使用、汽车发动机构造与维修等专业理论知识和技能。
2 【教学目标】
◎知识与技能：
1.能准确表述AJR发动机正时皮带更换步骤和更换的要点；
2.会更换AJR发动机正时皮带，且要领准确；
◎过程与方法：
结合AJR发动机这一载体，通过正时皮带更换的实践操作学习，学会正时皮带更换的正确方法。
◎情感、态度与价值观：
1.通过对正时皮带更换的操作，切身感受学习的乐趣。
2.在小组合作中逐步形成互相帮助、互相讨论和共同进步的团队意识。
2012款新福克斯正时皮带更换注意事项
随着汽车的使用时间的延长，一些汽车零部件会逐渐磨损或老化，正时皮带就是其中之一。正时皮带在发动机中起着非常重要的作用，它连接了曲轴和凸轮轴，确保了发动机的正常运转。当正时皮带出现损坏或老化时，及时更换是非常必要的。下面将介绍2012款新福克斯正时皮带更换的注意事项。
1. 工具准备
在更换正时皮带之前，首先要准备好必要的工具。通常需要扳手、梅花扳手、扳手柄、开口扳手等。此外，还需要准备一个合适的底座来固定车辆，以确保安全操作。
2. 检查正时皮带状况
在更换正时皮带之前，先检查一下原有正时皮带的状况。观察是否有明显的磨损、裂纹或松弛现象。如果有以上情况，就需要立即更换正时皮带。
3. 拆卸部件
更换正时皮带需要拆卸一些相关部件，如飞轮罩盖、曲轴滑轮罩盖、水泵罩盖等。在拆卸这些部件时，需要特别注意不要损坏其它部件，同时要记住拆卸的顺序，以便在更换完正时皮带后能够顺利安装回去。
4. 定位凸轮轴和曲轴
在更换正时皮带时，需要将凸轮轴和曲轴定位到正确的位置。一般情况下，车辆会有相关的标记，通过这些标记可以准确地将凸轮轴和曲轴定位到正确的位置。如果没有标记，可以参考汽车维修手册或咨询专业技师。
5. 更换正时皮带
将旧的正时皮带取下，注意保持凸轮轴和曲轴的位置不变。然后将新的正时皮带安装到正确的位置，并确保其紧固。在安装正时皮带时，要特别注意皮带的方向，确保安装正确。
6. 调整张紧器
在更换正时皮带后，需要调整张紧器的位置以保持皮带的紧固度。通常情况下，张紧器会有一个调节螺栓，通过旋转调节螺栓可以调整张紧器的位置，使正时皮带保持适当的张力。
7. 安装部件
在更换完正时皮带后，需要将之前拆卸的部件按照正确的顺序安装回去。在安装这些部件时，要确保每个螺栓都紧固到位，不要出现松动情况。
8. 检查工作
完成正时皮带更换后，需要对相关部件进行检查，确保没有遗漏或错误。同时，还需要启动发动机，观察正时皮带的运转情况，确保发动机能够正常工作。

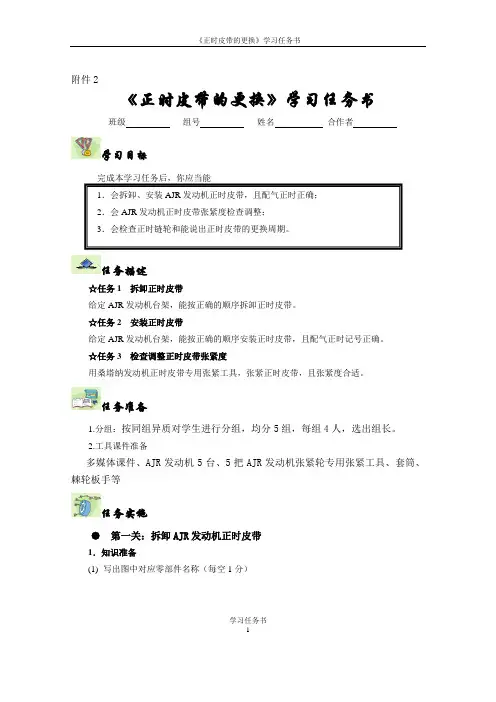

《正时皮带的更换》学习任务书
学习任务书
1 附件2
《正时皮带的更换》学习任务书
班级 组号 姓名 合作者
学习目标
完成本学习任务后，你应当能
1．会拆卸、安装AJR发动机正时皮带，且配气正时正确；
2．会AJR发动机正时皮带张紧度检查调整；
3．会检查正时链轮和能说出正时皮带的更换周期。
任务描述
☆任务1 拆卸正时皮带
给定AJR发动机台架，能按正确的顺序拆卸正时皮带。
☆任务2 安装正时皮带
给定AJR发动机台架，能按正确的顺序安装正时皮带，且配气正时记号正确。
☆任务3 检查调整正时皮带张紧度
用桑塔纳发动机正时皮带专用张紧工具，张紧正时皮带，且张紧度合适。
任务准备
1.分组：按同组异质对学生进行分组，均分5组，每组4人，选出组长。
2.工具课件准备
多媒体课件、AJR发动机5台、5把AJR发动机张紧轮专用张紧工具、套筒、棘轮板手等
任务实施
● 第一关：拆卸AJR发动机正时皮带
1．知识准备
(1) 写出图中对应零部件名称（每空1分）
《正时皮带的更换》学习任务书
学习任务书
2
1._____________ 2._____________ 3. _____________
4. _____________ 5._____________ 6._____________
7._____________ 8._____________ 9._____________
10._____________ 11._____________ 12._____________
《正时皮带的更换》学习任务书
学习任务书
3
2、拆一拆 拆卸正时皮带
（1）拆卸正时皮带的操作流程
图1 AJR发动机正时皮带拆卸步骤和要点
