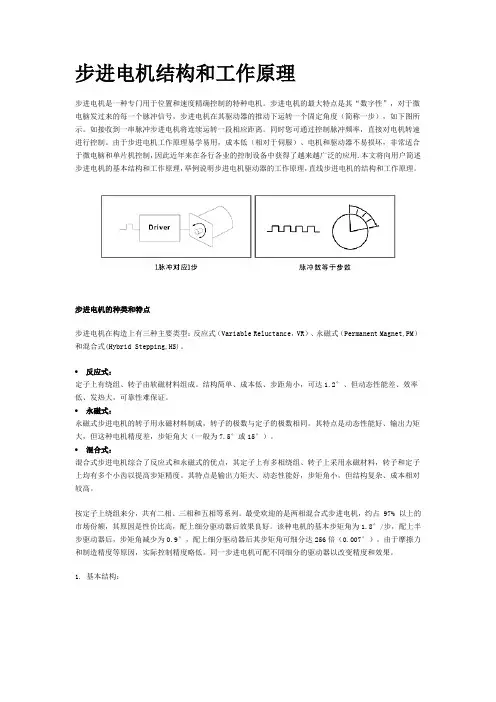

步进电机结构和工作原理

步进电机是一种专门用于位置和速度精确控制的特种电机。步进电机的最大特点是其“数字性”，对于微电脑发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度（简称一步），如下图所示。如接收到一串脉冲步进电机将连续运转一段相应距离。同时您可通过控制脉冲频率，直接对电机转速进行控制。由于步进电机工作原理易学易用，成本低（相对于伺服）、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用.本文将向用户简述步进电机的基本结构和工作原理，举例说明步进电机驱动器的工作原理，直线步进电机的结构和工作原理。

步进电机的种类和特点

步进电机在构造上有三种主要类型：反应式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式(Hybrid Stepping,HS)。

反应式：

定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

永磁式：

永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大（一般为7.5°或15°）。

混合式：

混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步矩角小，但结构复杂、成本相对较高。

按定子上绕组来分，共有二相、三相和五相等系列。最受欢迎的是两相混合式步进电机，约占 97% 以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。该种电机的基本步矩角为1.8°/步，配上半步驱动器后，步矩角减少为0.9°，配上细分驱动器后其步矩角可细分达256倍（0.007°）。由于摩擦力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变精度和效果。

1. 基本结构：

2. 工作原理：

简单的讲，步进电机驱动器根据外来的脉冲，通过其内部的逻辑电路控制步进电机的绕组按一定的次序正反通电，从而实现其运转。以两相1.8度，步进电机为例，

其主要分为4线（双极性），6线（单极性）两种方式：

线（双极性）电机，当其绕组的通电方向顺序按照AC->BD->CA->DB 四个状态周而复始进行变化，每变化一次，电机运转一步,即1.8度。

6线（单极性）电机，当其绕组的通电方向顺序按照OA->OB->OC->OD 四个状态周而复始进行变化，每变化一次，电机运转一步,即1.8度。

以上仅仅是一个原理性的介绍，实际的运行中会有很多复杂的情况产生，其相应的控制方式也有很多种，如果需要特殊的帮助，可以和上海运控公司联系。

步进电机的基本原理

电机将电能转换成机械能，步进电机将电脉冲转换成特定的旋转运动。每个脉冲所产生的运动是精确的，并可重复，这就是为什么步进电机在定位应用中如此有效的原因。

图2显示了一个两相电机的典型的步进顺序。在第1步中，两相定子中的A相被通电，因异性相吸，其磁场将转子固定在图示位

置。当A相关闭、B相被通电时，转子顺时针旋转90°。在第3步中，B相关闭、A相被通电，但极性与第1步相反，这促使转子再次旋转90°。在第4步中，A相关闭、B相通电，极性与第2步相反。重复该顺序促使转子按90°的步距角顺时针旋转。 图2中显示的步进顺序称为“单相通电”步进。更常用的步进方法是“双相通电”，即电机的两相一直通电。但是，一次只能转换一相的极性，见图3所示。两相步进时，转子与定子两相之间的轴线处对直。由于两相一直通电，本方法比“单相通电”步进多提供了41.1%的力矩，但输入功率为2倍。

半步步进

电机也可以转换相位之间插入一个关闭状态而走“半步”。这将步进电机的整个步距角一分为二。例如，一个90°的步进电机将每半步移动45°，见图4。但是，与“两相通电”相比，半步进通常导致15%-30%的力矩损失（取决于步进速率）。在每交换半步的过程中，由于其中一个绕组没有通电，所以作用在转子上的电磁力要小，造成了力矩的净损失。 双极性绕组

二相通电步进顺利利用了一种“双极性线圈绕组”的方法，每极只有一个绕组，通过改变绕组中的电流方向，从而改变相应极上的电磁极性，典型的两相双极驱动的输出步骤在电器原理图和下面图5中的步进顺序中有进一步阐述。

双极性步进 Q2-Q3 Q1-Q4 Q6-Q7 Q5-Q8

1 ON OFF ON OFF

2 OFF ON ON OFF

3 OFF ON OFF ON

4 ON OFF OFF ON

1 ON OFF ON OFF

单极性绕组

另一常用绕组是单极性绕组，每个电极上饶有两个绕组，当一个绕组通电时，产生被磁场，另一个绕组通电则产生南磁场，因为从驱动器到线圈的电流不会反向，所以可称为单极性绕组。该方法下电机的步进顺序见图6所示。通过这种设计使得电子驱动器简单化，但是与双极性绕组相比，其力矩大约小30%，因为磁线圈仅被利用了一半。

单极性步进 Q1 Q2 Q3 Q4

1 ON OFF ON OFF

2 OFF ON ON OFF 3 OFF ON OFF ON

4 ON OFF OFF ON

1 ON OFF ON OFF

精度

混合式式步进电机精确度达3-5%每步，且不累积。一个1.2度的步进电机每步的误差会少于0.06度，而且不管走了多少步，这个误差是不会累积的。

力矩

一个特定的旋转步进电机所产生的力矩是下述参数的函数

• 步进速度

• 通过绕组的电流大小

• 所使用的驱动器的类型

(直线电机所产生的力也取决于这些因素)

力矩是摩擦力矩(Tf)和惯性力矩(Ti)之和

摩擦力矩（oz-in或g-cm）为要求移动一个载荷的力（单位为oz或g）乘以用于驱动载荷的力臂（r）长度（单位为in或cm）(见图8所示)。

惯性力矩(Ti)是用于加速负载（单位为：g-cm2）而需要的力矩

其中:

I=转动惯量，单位: g-cm2

w=步进速率，单位：步数/秒

t=时间，单位：秒

θ=步距角度，单位：度

常数：93.73

应该注意到的是，当电机的步进频率增加时，电机的反向电动势（EMF）也增加，限制了电流的增大，并导致可使用的输出力矩的减少。

步进电机驱动器的工作原理

步进电机在控制系统中具有广泛的应用。它可以把脉冲信号转换成角位移，并且可用作电磁制动轮、电磁差分器、或角位移发生器等。

有时从一些旧设备上拆下的步进电机(这种电机一般没有损坏)要改作它用，一般需自己设计驱动器。本文介绍的就是为从一日本产旧式打印机上拆下的步进电机而设计的驱动器。本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。

1. 步进电机的工作原理

该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图

开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极

产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：

图2.步进电机工作时序波形图

2.基于AT89C2051的步进电机驱动器系统电路原理

图3 步进电机驱动器系统电路原理图

AT89C2051将控制脉冲从P1口的P1.4～P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。

图3中的RL1～RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。D1～D4为续流二极管，使电机绕组产生的反电动势通过续流二极管(D1～D4)而衰减掉，从而保护了功率管TIP122不受损坏。

在50Ω外接电阻上并联一个200μF电容，可以改善注入步进电机绕组的电流脉冲前沿，提高了步进电机的高频性能。与续流二极管串联的200Ω电阻可减小回路的放电时间常数，使绕组中电流脉冲的后沿变陡，电流下降时间变小，也起到提高高频工作性能的作用。

3.软件设计

该驱动器根据拨码开关KX、KY的不同组合有三种工作方式供选择：

方式1为中断方式：P3.5(INT1)为步进脉冲输入端，P3.7为正反转脉冲输入端。上位机(PC机或单片机)与驱动器仅以2条线相连。

方式2为串行通讯方式：上位机(PC机或单片机)将控制命令发送给驱动器，驱动器根据控制命令自行完成有关控制过程。

方式3为拨码开关控制方式：通过K1～K5的不同组合，直接控制步进电机。

当上电或按下复位键KR后，AT89C2051先检测拨码开关KX、KY的状态，根据KX、KY 的不同组合，进入不同的工作方式。以下给出方式1的程序流程框图与源程序。
