激光雷达的原理及应用实验报告

激光雷达在高精度地形测量中的应用

随着科技的不断发展和应用，激光雷达已经成为近年来地形测量领域中最重要的技术手段之一，尤其在高精度地形测量领域中，激光雷达更是发挥了其旺盛的生命力，成为了不可或缺的重要工具。本文将从激光雷达技术的原理、测量原理、应用等多个方面介绍其在高精度地形测量中的应用。

一、激光雷达技术原理

激光雷达由激光发射器、光电探测器、控制电路和数据处理器等组成。激光雷达的发射器通过通过某些手段使激光具有较小的发散角，从而在一定的远距离上才会形成足够强度的束流，并被定向出去。激光束经过被测物体时，一部分能够反射回来，在其探测器的作用下被接收，接收器能够分辨出反射光的强度和时间，并将其传输到控制电路和数据处理器进行下一步的处理，从而测量被测对象的距离和空间位置的坐标。

二、激光雷达测量原理

激光雷达的测量原理可以简单的概括为：用激光束扫描能反射激光的物体表面，然后分析接收到的回波，计算出物体表面到激光雷达的距离。

激光雷达的测量距离精度与激光束脉冲的宽度有关，宽度越小，测距精度越高。其次，激光雷达还需要考虑到光束的扫描速率，即雷达对于场景的建模速率，这意味着高扫描速率至关重要，因为如果扫描速率过慢则会造成场景的歪曲变形。

三、高精度地形测量中的激光雷达应用

激光雷达在高精度地形测量中有多种不同的应用，可以用于高程测量、地形分析、3D建模以及建筑物立面测量等领域中。

1. 高程测量

激光雷达能够对被测对象的高程进行高精度、全面、快速地测量。它能够实现对于不同高程的建筑、地形地貌的高精度测量，从而实现数字化图形的建模，方便进行测量以及后续三维可视化的操作。

2. 地形分析

激光雷达的测量精度非常高，可以测量地表高程的每一个变化细节。这样的精度可以使其在地形分析和地貌研究上起到重要作用。例如，将数个地表高度点云数据交叉比较，常常可以推导出地形变化规律以及地表沉降、隆起等情况。

3. 3D建模

激光雷达的工作原理与应用

激光雷达（Lidar）是一种利用激光发射器和接收器来测量距离、速度和方向等信息的远距离感知技术。激光雷达在自动驾驶、机器人导航、环境监测和三维建模等领域都有广泛的应用。本文将介绍激光雷达的工作原理、组成结构和应用。

一、激光雷达的工作原理

激光雷达利用激光器发射一束高强度激光束，通过接收反射回来的激光信号来进行测量。其工作原理可以简单地分为三个步骤：发射、接收和信号处理。

1. 发射：激光雷达通过激光器发射一束脉冲激光光束。这个激光光束通常是红外线激光，因为红外线光在大气中传播损耗小。

2. 接收：激光光束照射到目标物体上，并被目标物体表面反射。激光雷达的接收器接收反射回来的激光信号。

3. 信号处理：接收到的激光信号通过光电二极管（Photodiode）或光纤传感器转换成电信号。然后，这些电信号经过放大、滤波和数字化等处理，得到目标物体的距离、速度和方向等信息。

二、激光雷达的组成结构

激光雷达通常由发射器、接收器和信号处理器等组成。 1. 发射器：激光雷达的发射器是用来发射激光脉冲的关键部件。发射器通常由激光二极管或固体激光器等构成。激光发射的功率和频率会影响到测量距离和精度。

2. 接收器：激光雷达的接收器是用来接收反射回来的激光信号的部件。接收器通常包括光电二极管或光纤传感器等。接收器的灵敏度和抗干扰性会影响到激光雷达的性能。

3. 信号处理器：激光雷达的信号处理器负责接收、放大和数字化等处理激光信号。信号处理器通常包括模拟信号处理电路和数字信号处理电路。通过信号处理，可以提取目标物体的距离、速度和方向等信息。

三、激光雷达的应用

激光雷达具有高精度、远距离、快速测量和全天候工作等特点，因此在各个领域都有广泛的应用。

1. 自动驾驶：激光雷达是自动驾驶系统中的重要传感器之一。它可以实时获取道路和障碍物的信息，帮助车辆进行精确的定位和避障。

2. 机器人导航：激光雷达在机器人导航中扮演着关键的角色。机器人可以利用激光雷达扫描周围环境，构建地图并规划路径，从而实现自主导航和避障。

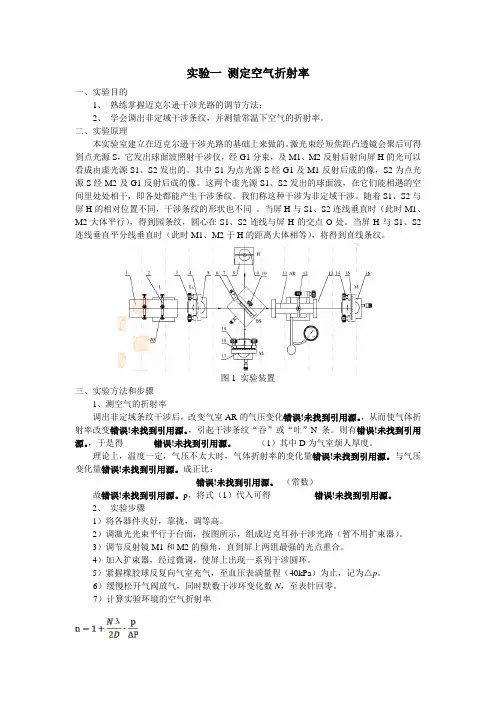

实验一 测定空气折射率

一、实验目的

1、 熟练掌握迈克尔逊干涉光路的调节方法；

2、 学会调出非定域干涉条纹，并测量常温下空气的折射率。

二、实验原理

本实验室建立在迈克尔逊干涉光路的基础上来做的。激光束经短焦距凸透镜会聚后可得到点光源S，它发出球面波照射干涉仪，经G1分束，及M1、M2反射后射向屏H的光可以看成由虚光源S1、S2发出的。其中S1为点光源S经G1及M1反射后成的像，S2为点光源S经M2及G1反射后成的像。这两个虚光源S1、S2发出的球面波，在它们能相遇的空间里处处相干，即各处都能产生干涉条纹。我们称这种干涉为非定域干涉。随着S1、S2与屏H的相对位置不同，干涉条纹的形状也不同 。当屏H与S1、S2连线垂直时（此时M1、M2大体平行），得到园条纹，圆心在S1、S2连线与屏H的交点O处。当屏H与S1、S2连线垂直平分线垂直时（此时M1、M2于H的距离大体相等），将得到直线条纹。

图1 实验装置

三、实验方法和步骤

1、测空气的折射率

调出非定域条纹干涉后，改变气室AR的气压变化错误！未找到引用源。，从而使气体折射率改变错误！未找到引用源。，引起干涉条纹“吞”或“吐”N条。则有错误！未找到引用源。，于是得 错误！未找到引用源。 （1）其中D为气室烦人厚度。

理论上，温度一定，气压不太大时，气体折射率的变化量错误！未找到引用源。与气压变化量错误！未找到引用源。成正比：

错误！未找到引用源。 （常数）

故错误！未找到引用源。p，将式（1）代入可得 错误！未找到引用源。

2、 实验步骤

1）将各器件夹好，靠拢，调等高。

2）调激光光束平行于台面，按图所示，组成迈克耳孙干涉光路（暂不用扩束器）。

3）调节反射镜M1和M2的倾角，直到屏上两组最强的光点重合。

4）加入扩束器，经过微调，使屏上出现一系列干涉圆环。

5）紧握橡胶球反复向气室充气，至血压表满量程（40kPa）为止，记为△p。

激光雷达测量实习报告

激光雷达测量实习报告

激光雷达是一种新型的测量仪器，在实际工作中被广泛应用。本次实习是在该领域进行的，我将在报告中详细介绍激光雷达的测量原理、测量范围、测量精度等方面。

一、激光雷达测量原理

激光雷达是利用激光在物体表面反射的原理进行测量。它通过发射一束激光束，然后测量激光束从发射到接收的时间，同时计算激光束在空气中传输的速度，从而确定激光束发射位置到物体表面的距离。通过不断扫描物体表面，就可以得到物体的三维坐标数据。这种方法可以测量既有形体又有表面形态的物体，因此被广泛应用于3D扫描、建模、遥感、工业制造、物流、汽车自动驾驶等领域。

二、激光雷达测量范围

激光雷达的测量范围与具体的型号有关，但一般来说，它可以测量几米到几百米的距离。有些高端的激光雷达甚至可以测量几千米的距离。同时，激光雷达在实际应用中的测量范围还与环境因素有关。例如，雷达常用于有阴影的地区，因此采集的数据可能会受到阴影的影响。因此，在测量时需要注意环境因素对测量结果的影响。

三、激光雷达测量精度 激光雷达的测量精度是优势之一。它的测量误差通常在毫米级别，甚至更小。这种高精度使得激光雷达在许多应用领域都有广泛的应用，例如在高速公路测量车道宽度、侧向倾斜度及路面高低差等方面有很好的应用效果；在建筑测量领域，激光雷达能够快速准确地获取建筑结构信息；而在生产制造领域，激光雷达则可以检测高精密零件的尺寸、形状和偏差等。

四、实习过程中遇到的问题

在实习过程中，我们遇到了测量结果不准确的情况。这是由于我们在测量过程中没有模拟好实际的环境情况，例如环境光照度、距离和物体表面反射率等。因此，在使用激光雷达进行测量时，必须确保整个测量环境相对稳定，这样才能够得到准确可靠的数据。此外，激光雷达在使用的时候还需要了解相关的安全行为规范。

五、结论

激光雷达是一种高精度、高效率的测量技术，在当今的科技和工业领域中得到了广泛的应用。它可以在不同的环境中进行精确测量，并从中获取到大量的数据。然而，在实际应用中，我们也需要了解激光雷达的工作原理、测量范围和测量精度等方面，以便更好地应用这种技术。同时，在使用激光雷达进行测量时，要注意环境因素和安全行为规范等方面的问题。
