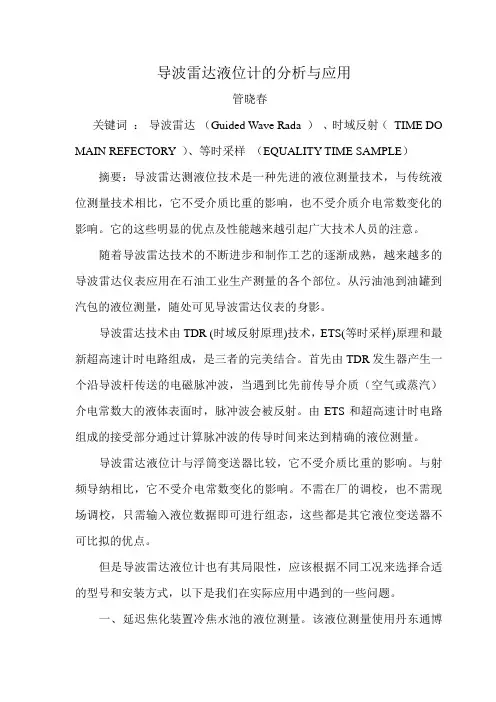

导波雷达液位计的分析与应用

管晓春

关键词 ： 导波雷达 （Guided Wave Rada ） 、时域反射（ TIME DO

MAIN REFECTORY ）、等时采样 （EQUALITY TIME SAMPLE）

摘要：导波雷达测液位技术是一种先进的液位测量技术，与传统液位测量技术相比，它不受介质比重的影响，也不受介质介电常数变化的影响。它的这些明显的优点及性能越来越引起广大技术人员的注意。

随着导波雷达技术的不断进步和制作工艺的逐渐成熟，越来越多的导波雷达仪表应用在石油工业生产测量的各个部位。从污油池到油罐到汽包的液位测量，随处可见导波雷达仪表的身影。

导波雷达技术由TDR (时域反射原理)技术，ETS(等时采样)原理和最新超高速计时电路组成，是三者的完美结合。首先由TDR发生器产生一个沿导波杆传送的电磁脉冲波，当遇到比先前传导介质（空气或蒸汽）介电常数大的液体表面时，脉冲波会被反射。由ETS和超高速计时电路组成的接受部分通过计算脉冲波的传导时间来达到精确的液位测量。

导波雷达液位计与浮筒变送器比较，它不受介质比重的影响。与射频导纳相比，它不受介电常数变化的影响。不需在厂的调校，也不需现场调校，只需输入液位数据即可进行组态，这些都是其它液位变送器不可比拟的优点。

但是导波雷达液位计也有其局限性，应该根据不同工况来选择合适的型号和安装方式，以下是我们在实际应用中遇到的一些问题。

一、延迟焦化装置冷焦水池的液位测量。该液位测量使用丹东通博电器的GWLF-7XA型标准同轴式探头。开工初期，该表工作稳定，指示准确，经过一段时间的运行，这块表出现以下故障：实际液位低时指示恒定在75%；而液位高于75%后，此表指示准确。将导波杆从池中抽出检查，发现内杆与套管间杆长的75%处有焦粉结垢。最后查说明书得知，此型号的探头应该用在干净的低粘度液体中。由于冷焦池的水循环使用后含有大量的焦粉，长时间慢慢在导波内杆上结垢，故形成上述故障，因此不再使用此表。同样工况下，测量切焦沉池液位的导波雷达由于采用VECA的 柔性单相式探头而一直工作正常。这说明仪表的选型要充分考虑工况的变化。
