排水管道安装工艺流程

完整版)UPVC排水管施工方案

UPVC塑料排水管施工方案

一、工艺流程：

施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验

二、预制加工：

根据图纸和实际情况，绘制加工草图。量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应先插入试验，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用国垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

三、干管安装：

1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。

2.管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。

4.塑料排水导管吊装时，吊卡间距应符合下表要求：

管径(mm) 立管(m) 导管(m)

50 1.2 0.5

75 1.5 0.75

110 2.0 1.10

125 2.0 1.30

160 2.0 1.60

5.排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩节间距应小于4m。

6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。

7.在转角135°的污水横管上，应设置检查口或清扫口。

8.在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。

给排水施工工艺流程

给排水施工工艺流程是指在建筑物的建设过程中，按照一定顺序和方法进行给水和排水设备的安装、连接和调试的过程。正确的给排水施工工艺流程可以保证建筑物正常的供水和排水功能，并确保施工质量符合相关标准和要求。下面将介绍一般的给排水施工工艺流程，供参考。

一、前期准备工作

在施工开始之前，需要进行一系列的前期准备工作，包括：

1. 确定施工图纸：根据设计图纸和施工要求，确定给水和排水设备的安装位置和连接方式；

2. 采购材料：根据施工图纸，确定所需的给排水设备和材料，并进行采购；

3. 确定工作计划：制定详细的施工计划，包括人员安排、设备调度和施工进度安排等；

4. 安全措施：制定安全生产措施，并确保施工人员的安全意识和操作规范。

二、给水施工工艺流程

给水施工工艺流程主要包括给水管道的安装、连接和调试等过程，具体如下： 1. 管道安装：根据施工图纸和设计要求，先进行给水管道的预埋和固定工作；

2. 管道连接：按照施工图纸和设计要求，进行给水管道的连接，包括水龙头、阀门和管件等设备的安装；

3. 管道测试：在管道连接完成后，进行给水管道的压力测试，确保管道的密封性和耐压性；

4. 设备安装：根据施工图纸和设计要求，安装给水设备，如水泵、水箱等；

5. 调试和验收：进行给水系统的调试工作，包括水泵的启停、供水压力的调节等，最后进行给水系统的验收。

三、排水施工工艺流程

排水施工工艺流程主要包括排水管道的安装、连接和调试等过程，具体如下：

1. 管道安装：根据施工图纸和设计要求，进行排水管道的预埋和固定工作；

2. 管道连接：按照施工图纸和设计要求，进行排水管道的连接，包括下水管道、排水口等设备的安装；

3. 管道测试：在管道连接完成后，进行排水管道的水密性测试，确保排水系统的密封性； 4. 设备安装：根据施工图纸和设计要求，安装排水设备，如下水管、排水阀门等；

5. 调试和验收：进行排水系统的调试工作，包括下水管的疏通、排水阀门的操作等，最后进行排水系统的验收。

技术交底记录

编 号

工程名称 交底日期

施工单位 分项工程名称 排水系统

交底提纲 排水系统管道安装

一、管材：1、排水系统管道旳管材材质必须按照下表旳规定选用：

序号 系统类别 管材 连接方式

1 排水系统 机制柔性铸铁管 W型柔性接口

2 卫生间同层排水系统 U-PVC管 粘接

3 雨水系统 热镀锌钢管 沟槽连接

4 压力排水系统 ≤DN80 热镀锌钢管 螺纹连接

80＜DN≤200 热镀锌钢管 沟槽连接

2、多种管道及其配件旳等材料必须认真检查其外观质量，确认完好无损后方可入库。

3、多种管道及其配件旳等材料在运送、储存及安装期间，应采用对旳旳保护措施，以保证管材在任何状况下不受破损和锈蚀。

（二）雨水、压力排水系统

1、安装在室内旳管道安装后应做灌水试验，灌水高度必须到每根立管旳顶部。

2、管道及管道支座（墩），严禁铺设在冻土和未经处理旳松土上。

3、悬吊式雨水管道旳管道敷设坡度不得不不小于5‰；埋地雨水管道旳最小坡度，应符合下表：

管径（mm） 最小坡度（‰） 管径（mm） 最小坡度（‰）

100 12 150 7

125 10 200~400 5

审核人 交底人 接受交底人

1、表由施工单位填写，交底单位与接受交底单位各保留一份。

2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录

编 号

工程名称 交底日期

施工单位 分项工程名称 排水系统

交底提纲 排水系统管道安装

三、工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验

四、操作工艺

（一）干管安装

1、施工条件具有时，将预制加工旳管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。所有粘连后，管道要直，坡度均匀，各预留口位置精确。干管安装完毕后应作闭水试验，出口应用充气橡胶堵封闭，到达不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最终将预留口封严和堵洞。地下埋设管道，根据图纸规定旳坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并扎实。

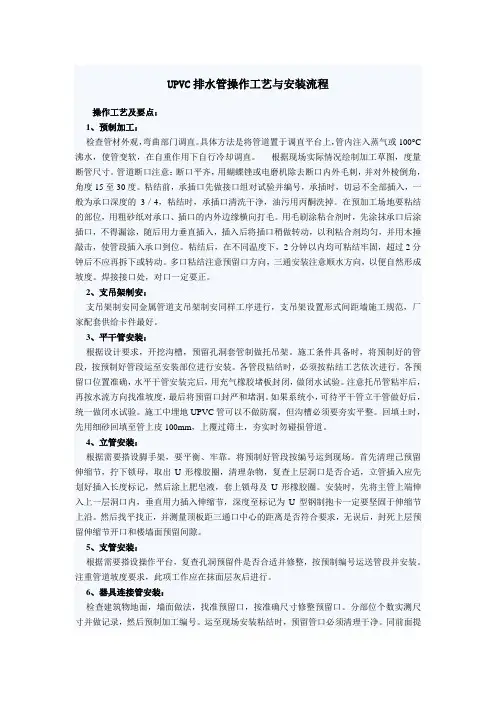

UPVC排水管操作工艺与安装流程

操作工艺及要点：

1、预制加工：

检查管材外观，弯曲部门调直。具体方法是将管道置于调直平台上，管内注入蒸气或100°C沸水，使管变软，在自重作用下自行冷却调直。 根据现场实际情况绘制加工草图，度量断管尺寸。管道断口注意：断口平齐，用蝴蝶锉或电磨机除去断口内外毛刺，并对外棱倒角，角度15至30度。粘结前，承插口先做接口组对试验并编号，承插时，切忌不全部插入，一般为承口深度的3／4，粘结时，承插口清洗干净，油污用丙酮洗掉。在预加工场地要粘结的部位，用粗砂纸对承口、插口的内外边缘横向打毛。用毛刷涂粘合剂时，先涂抹承口后涂插口，不得漏涂，随后用力垂直插入，插入后将插口稍做转动，以利粘合剂均匀，并用木捶敲击，使管段插入承口到位。粘结后，在不同温度下，2分钟以内均可粘结牢固，超过2分钟后不应再拆下或转动。多口粘结注意预留口方向，三通安装注意顺水方向，以便自然形成坡度。焊接接口处，对口一定要正。

2、支吊架制安：

支吊架制安同金属管道支吊架制安同样工序进行，支吊架设置形式间距墙施工规范，厂家配套供给卡件最好。

3、平干管安装：

根据设计要求，开挖沟槽，预留孔洞套管制做托吊架。施工条件具备时，将预制好的管段，按预制好管段运至安装部位进行安装。各管段粘结时，必须按粘结工艺依次进行。各预留口位置准确，水平干管安装完后，用充气橡胶堵板封闭，做闭水试验。注意托吊管粘牢后，再按水流方向找准坡度，最后将预留口封严和堵洞。如果系统小，可待平干管立干管做好后，统一做闭水试验。施工中埋地UPVC管可以不做防腐，但沟槽必须要夯实平整。回填土时，先用细砂回填至管上皮100mm，上覆过筛土，夯实时勿碰损管道。

4、立管安装：

根据需要搭设脚手架，要平衡、牢靠。将预制好管段按编号运到现场。首先清理己预留伸缩节，拧下锁母，取出U形橡胶圈，清理杂物，复查上层洞口是否合适，立管插入应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈。安装时，先将主管上端伸入上一层洞口内，垂直用力插入伸缩节，深度至标记为U型钢制抱卡一定要坚固于伸缩节上沿。然后找平找正，并测量顶板距三通口中心的距离是否符合要求，无误后，封死上层预留伸缩节开口和楼墙面预留间隙。
