排水管道安装工艺流程

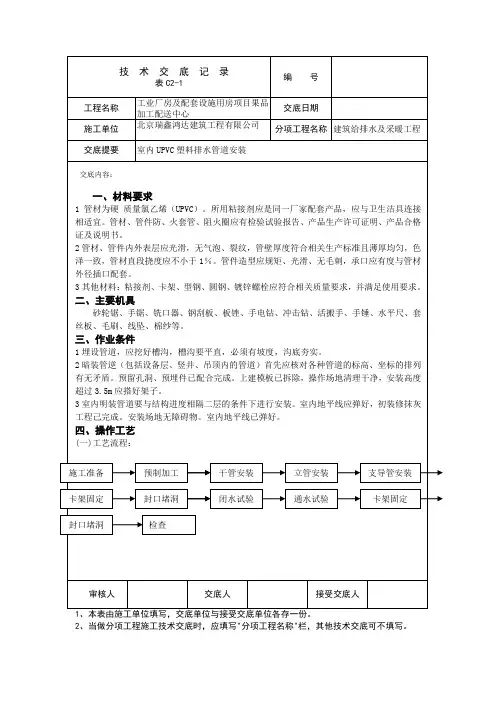

技 术 交 底 记 录

表C2-1 编 号

工程名称 工业厂房及配套设施用房项目果品加工配送中心 交底日期

施工单位 北京瑞鑫鸿达建筑工程有限公司

分项工程名称 建筑给排水及采暖工程

交底提要 室内UPVC塑料排水管道安装

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、材料要求

1管材为硬 质量氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜。管材、管件防、火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。

2管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管材直段挠度应不小于1％。管件造型应规矩、光滑、无毛刺，承口应有度与管材外径插口配套。

3其他材料：粘接剂、卡架、型钢、圆钢、镀锌螺栓应符合相关质量要求，并满足使用要求。

二、主要机具

砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、套丝板、毛刷、线坠、棉纱等。

三、作业条件

1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

2暗装管逆（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。上建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。

3室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程己完成。安装场地无障碍物。室内地平线已弹好。

四、操作工艺

(一)工艺流程：

施工准备 干管安装 预制加工 立管安装 支导管安装

卡架固定 闭水试验 封口堵洞 通水试验 卡架固定

封口堵洞 检查

技 术 交 底 记 录

表C2-1 编 号

工程名称 工业厂房及配套设施用房项目果品加工配送中心 交底日期

室外污水管道安装施工工艺

概述

本文档旨在提供室外污水管道安装施工工艺的详细说明，以及相关注意事项。

施工流程

下面是室外污水管道安装施工的基本流程：

1. 估算和准备：根据设计图纸和实际情况，估算所需材料和工具，并进行采购和准备。

2. 开挖：根据设计要求，在地面上进行开挖，形成污水管道的路径。

3. 安装预制管道：将预制的污水管道按照设计要求安装在开挖好的沟槽中。

4. 排水井的安装：根据需要，在合适的位置进行排水井的安装。排水井用于集中收集污水，并连接到污水管道。

5. 连接和固定：将各个管段进行连接，并使用适当的方法将其固定在地面上。

6. 检测和修复：在安装完成后，进行漏水检测和压力测试，并修复任何问题。

7. 土方回填：将剩余的土方回填到开挖区域，修复地面，并确保管道稳固。

8. 上报和验收：将施工完成的情况上报相关部门，并进行验收。

注意事项

在室外污水管道安装施工过程中，需要注意以下事项：

1. 安全措施：施工人员应严格遵守安全规范，佩戴必要的防护装备，并进行必要的安全培训。

2. 地质条件：在开挖过程中，要注意地质条件，避免遇到不稳定的地层或水位较高的地区。

3. 施工图纸：清楚理解并遵循设计图纸中的要求，确保正确安装管道和排水井。

4. 排水井的位置：排水井的位置应根据设计要求和实际需要进行合理选择，以便有效地收集和排放污水。

5. 管道连接：管道连接部分应采用专业的连接方式，确保连接牢固、密封可靠。

6. 漏水检测和修复：在安装完成后，必须进行漏水检测，及时修复任何漏水问题。

7. 管道支撑和固定：管道应有足够的支撑和固定，以防止在使用过程中发生移位或破坏。

请注意，本文档仅供参考，具体施工工艺和注意事项应根据实际情况和相关法规进行调整和遵守。

排水管道安装的施工方法和技术措施

1、工艺流程

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封堵洞口→闭水试验→通水试验→通球试验→竣工验收。

2、资料的准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。

3、给排水施工技术员，开工前要认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并有读图记录，作为图纸会审的记录。

4、做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案，以保证安装工程施工顺利进行。

5、安装准备：根据设计图纸及技术交底、在土建施工阶段,安装人员应配合做好管道穿越墙壁、池壁、楼板及混凝土梁等承重结构的预留孔（洞）、预埋件、预埋套管等的预埋工作。检查并核对预留孔洞的大小、尺寸、是否正确，将管道坐标、标高位置画线定位。

6、材料要求：安装前将聚丙烯管及管件、PVC管及管件、铸铁直管及管件内外表面粘着的污垢、杂物和接口部位集合面上的泥沙等附着物清除干净。管内外表层应光滑、无裂纹，管壁厚薄应均匀一致，管件造型应规矩、光滑、无毛刺；所购材料必须有合格证件；选用管材、管件应是同一生产厂家。

7、预制加工：根据图纸并结合实际情况，按预留口位置测量尺寸，绘制加工图。

8、施工方法

（1）用工具松开卡箍螺栓，取出橡胶密封圈。将卡箍套入接口下端的直管或管件上，并在该管口端部套上橡胶圈，注意使橡胶密封圈内挡圈与管口结合严密。

（2）将橡胶密封圈上半部向下翻转，把需连接的管道或管件插入已翻转的橡胶密封圈内，调整位置后将已翻转的橡胶密封圈复位。

（3）校准直管或管件位置，橡胶密封圈内外表面擦拭干净，用支（吊）架初步固定管道。

（4）将卡箍套在橡胶密封圈外，交替锁紧卡箍螺栓。调整并紧固将管道固定。

9、干、支管道铺设安装

（1）在挖好管沟铺设管道时，应将预制好的管段按承口朝向来水方向，由出水口处向室内顺序排列。将预制好的管段徐徐放入管口内，封闭堵严总出水口，做好临时支撑，按图纸的坐标、标高找好位置和坡度，以及预留管口的方向和中心线，将各管段承插口相连。

完整版)UPVC排水管施工方案

UPVC塑料排水管施工方案

一、工艺流程：

施工准备→预制加工→干管安装→立管安装→支管安装→卡架固定→封口堵洞→闭水试验→通水试验→通球试验

二、预制加工：

根据图纸和实际情况，绘制加工草图。量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应先插入试验，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接的部位的水分、灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用国垂直插入，插入粘接进将插口稍作转动，以利粘接剂分布均匀，约30～60min即可粘接牢固。粘牢后立即将溢出的粘接剂擦试干净。多口粘连时应注意预留口方向。

三、干管安装：

1.根据图纸要求的坐标、标高，打好穿楼板及过墙孔洞，施工前按各受水口位置测量绘制草图，按草图进行加工预制。

2.管道穿结构墙体处应设置刚性防水套管，做法按铺设安装管道做法施工。

3.塑料排水导管安装坡度要求，伸出外墙尺寸及与室外结合井，连接做法均按铺设管道做法施工。

4.塑料排水导管吊装时，吊卡间距应符合下表要求：

管径(mm) 立管(m) 导管(m)

50 1.2 0.5

75 1.5 0.75

110 2.0 1.10

125 2.0 1.30

160 2.0 1.60

5.排水导管必须按设计要求及位置安装伸缩节，如设计无要求时，伸缩节间距应小于4m。

6.在连接2个及以上大便器或3个以上卫生器具的污水横管上，应设置清扫口，当污水管在顶板下吊装时，可将清扫口设在一层地面上。污水管起点的清扫口与管道相垂直的墙面，距离不得小于200mm。如污水管起点位置设置堵头代替清扫口时与墙面不得小于400mm。

7.在转角135°的污水横管上，应设置检查口或清扫口。

8.在转角、排水的水平管道与水平管道、水平管道与立管的连接处应采用45°三通或45°四通和斜三通或斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
