电动机正反转的工作原理

分析正反转电路工作原理

正反转电路是一种常用于直流电动机正反转操作的电路。它由一个切换开关和至少两个继电器组成。以下是对正反转电路工作原理的简要分析：

1. 初始状态：在正向和反向两个方向上电机都不工作。切换开关处于中立位置，继电器的状态未定义，其电磁线圈未通电。

2. 正向转动：当切换开关操作至正向位置时，正向继电器的线圈通电。此时，正向继电器吸合，并使得电机供电电路与电源相连。电机开始正向转动。

3. 反向转动：如果要改变电机的转动方向，只需将切换开关操作至反向位置。这样，反向继电器的线圈就会通电，反向继电器吸合。同时，正向继电器的线圈断电并释放。这将导致电机供电电路中的电源与电机之间发生切换，使电机方向反向。电机开始反向转动。

4. 停止：当切换开关操作至中立位置时，所有继电器的线圈都断电，电机的供电电路被切断。电机停止转动。

总的来说，正反转电路通过切换不同的电磁继电器状态，改变电机电源方向，从而实现对电机转动方向的控制。切换开关的操作决定了继电器的通断情况，进而控制电机的工作状态。

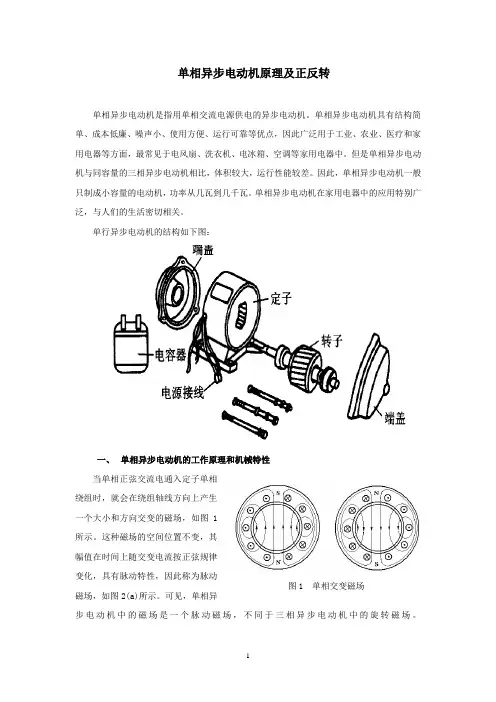

1 单相异步电动机原理及正反转

单相异步电动机是指用单相交流电源供电的异步电动机。单相异步电动机具有结构简单、成本低廉、噪声小、使用方便、运行可靠等优点，因此广泛用于工业、农业、医疗和家用电器等方面，最常见于电风扇、洗衣机、电冰箱、空调等家用电器中。但是单相异步电动机与同容量的三相异步电动机相比，体积较大，运行性能较差。因此，单相异步电动机一般只制成小容量的电动机，功率从几瓦到几千瓦。单相异步电动机在家用电器中的应用特别广泛，与人们的生活密切相关。

单行异步电动机的结构如下图：

一、 单相异步电动机的工作原理和机械特性

当单相正弦交流电通入定子单相绕组时，就会在绕组轴线方向上产生一个大小和方向交变的磁场，如图1所示。这种磁场的空间位置不变，其幅值在时间上随交变电流按正弦规律变化，具有脉动特性，因此称为脉动磁场，如图2(a)所示。可见，单相异步电动机中的磁场是一个脉动磁场，不同于三相异步电动机中的旋转磁场。

图1 单相交变磁场

2

图3 单相异步电动机的机械特性

(a)交变脉动磁场 (b)脉动磁场的分解

图2 脉动磁场分解成两个方向相反的旋转磁场

为了便于分析，这个脉动磁场可以分解为大小相等，方向相反的两个旋转磁场，如图2(b)所示。它们分别在转子中感应出大小相等，方向相反的电动势和电流。

两个旋转磁场作用于笼型转子的导体中将产生两个方向相反的电磁转矩T + 和 T - ，合成后得到单相异步电动机的机械特性，如图3所示。图中，T + 为正向转矩，由旋转磁场Bm1产生；T - 为反向转矩，由反向旋转磁场Bm2产生，而T为单相异步电动机的合成转矩。

从图3可知，单相异步电动机一相绕组通电的机械特性有如下特点：

1．当n=0时， T + =T - ，合成转矩T=0。即单相异步电动机的启动转矩为零，不能自行启动。

2．当n＞0时，T＞0；n＜0时，T＜0 。即转向取决于初速度的方向。当外力给转子一个正向的初速度后，就会继续正向旋转；而外力给转子一个反向的初速度时，电机就会反转。

三相异步电动机按钮联锁正反转控制工作原理

三相异步电动机按钮联锁正反转控制是一种常见的电机控制方式，通常用于需要频繁正反转的场合，如输送机、提升机等设备。按钮联锁控制是指通过按钮控制电机的正反转，并且在正向或反向运行时，另一方向的按钮不能起作用，以确保安全可靠的运行。本文将从工作原理、控制电路、联锁逻辑和应用场景等方面对三相异步电动机按钮联锁控制进行详细介绍。

一、工作原理

三相异步电动机是工业领域中常见的一种电动机类型，它通过三相交流电源产生旋转磁场，从而驱动负载旋转。按钮联锁控制是通过按钮控制电机的正反转，同时通过联锁控制电路来防止误操作和保证运行的安全性。其工作原理主要包括按钮控制、继电器控制和联锁控制三个部分。

1.按钮控制 按钮控制是通过控制按钮来实现电机的正反转。通常有正向按钮（或称前进按钮）和反向按钮（或称后退按钮）。按下正向按钮，电机正向运行；按下反向按钮，电机反向运行。在按钮未按下时，电机处于停止状态。按钮控制是电机运行的基础。

2.继电器控制

继电器是控制电机正反转的关键组件。通过正向按钮和反向按钮控制对应的继电器的触点，从而实现电机的正反转。继电器具有可靠的电气隔离和可控性，是控制电机正反转的重要部件。

3.联锁控制

联锁控制是在按钮控制的基础上增加的安全控制功能。其原理是通过联锁逻辑电路，使得在电机正向或反向运行的过程中，另一方向的按钮不能起作用，从而避免误操作和保证运行的安全性。联锁控制是按钮控制的增强和完善。

二、控制电路 三相异步电动机按钮联锁正反转控制的控制电路通常由按钮、继电器和联锁逻辑电路组成。下面将对每个部分的功能和连接进行详细介绍。

1.按钮

正向按钮和反向按钮是控制电机正反转的主要控制元件。一般情况下，按钮通过脉冲信号触发继电器的动作，从而控制电机的正反转。在按钮未按下时，电机处于停止状态。

2.继电器

继电器是实现正反转控制的关键元件。通过控制按钮的脉冲信号，继电器使得对应的触点在正向或反向按钮按下时闭合，从而实现电机的正反转。继电器还具有电气隔离和增强控制信号的功能。

- 1 - 电机的正反转

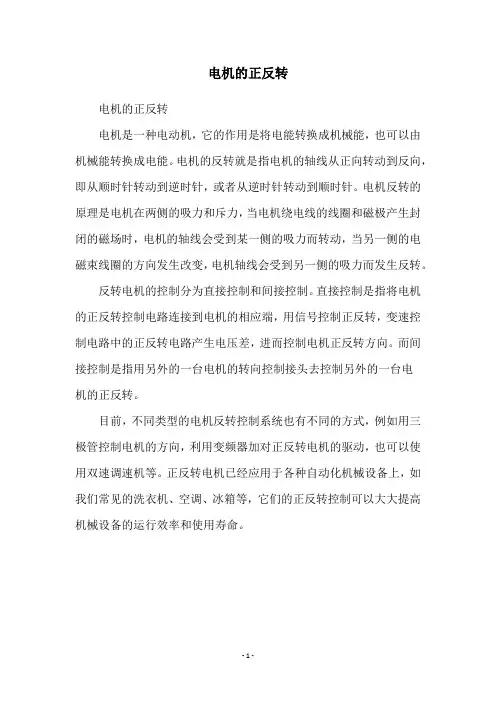

电机的正反转

电机是一种电动机，它的作用是将电能转换成机械能，也可以由机械能转换成电能。电机的反转就是指电机的轴线从正向转动到反向，即从顺时针转动到逆时针，或者从逆时针转动到顺时针。电机反转的原理是电机在两侧的吸力和斥力，当电机绕电线的线圈和磁极产生封闭的磁场时，电机的轴线会受到某一侧的吸力而转动，当另一侧的电磁束线圈的方向发生改变，电机轴线会受到另一侧的吸力而发生反转。

反转电机的控制分为直接控制和间接控制。直接控制是指将电机的正反转控制电路连接到电机的相应端，用信号控制正反转，变速控制电路中的正反转电路产生电压差，进而控制电机正反转方向。而间接控制是指用另外的一台电机的转向控制接头去控制另外的一台电机的正反转。

目前，不同类型的电机反转控制系统也有不同的方式，例如用三极管控制电机的方向，利用变频器加对正反转电机的驱动，也可以使用双速调速机等。正反转电机已经应用于各种自动化机械设备上，如我们常见的洗衣机、空调、冰箱等，它们的正反转控制可以大大提高机械设备的运行效率和使用寿命。
