丁基橡胶硫化体系

橡胶硫化过程的四阶段：起硫、欠硫、正硫和过硫

胶料在硫化时，其性能随硫化时间变化而变化的曲线，称为硫化曲线。从硫化时间影响胶料定伸强度的过程来看，可以将整个硫化时间分为四个阶段：硫化起步阶段、欠硫阶段、正硫阶段和过硫阶段。

1）硫化起步阶段（又称焦烧期或硫化诱导期）硫化起步的意思是指硫化时间胶料开始变硬而后不能进行热塑性流动那一点的时间。硫起步阶段即此点以前的硫化时间。在这一阶段内，交联尚未开始，胶料在模型内有良好的流动性。胶料硫化起步的快慢，直接影响胶料的焦烧和操作安全性。这一阶段的长短取决于所用配合剂，特别是促进剂的种类。用有超速促进剂的胶料，其焦烧比较短，此时胶料较易发生焦烧，操作安全性差。在使用迟效性促进剂（如亚磺酰胺）或与少许秋兰姆促进剂并用时，均可取得较长的焦烧期和良好的操作安全性。但是，不同的硫化方法和制品，对焦烧时间的长短亦有不同要求。在硫化模压制品时，总是希望有较长的焦烧期，使胶料有充分时间在模型内进行流动，而不致使制品出现花纹不清晰或缺胶等到缺陷。在非模型硫化中，则应要求硫化起步应尽可能早一些，因为胶料起步快而迅速变硬，有利于防止制品因受热变软而发生变形。不过在大多数情况下仍希望有较长的焦烧时间以保证操作的。

2）欠硫阶段（又称预硫阶段）硫化起步与正硫化之间的阶段称为欠硫阶段。在此阶段，由于交联度低，橡胶制品应具备的性能大多还不明显。尤其是此阶段初期，胶料的交联度很低，其性能变化甚微，制品没有实用意义。但是到了此阶段的后期，制品轻微欠硫时，尽管制品的抗张强度、弹性、伸长率等尚未达到预想的水平，但其抗撕裂性耐磨性和抗动态裂口性等则优于正硫化胶料。因此，如果着重要求后几种性能时，制品可以轻微欠硫。

3）正硫阶段大多数情况下，制品在硫化时都必须使之达到适当的交联度，达到适当的我联度的阶段叫做正硫化阶段，即正硫阶段。在此阶段，硫化胶的各项物理机械性能并非在同一时都达到最高值，而是分别达到或接近最佳值，其综合性能最好。此阶段所取的温度和时间称为正硫化温度和正硫化时间。正硫化时间须视制品所要求的性能和制品断面的厚薄而定。例如，着重要求抗撕裂性好的制品，应考虑抗撕强度最高或接近最高值的硫化时间定为正硫化时间；要求耐磨性高的制品，则可考虑磨耗量小的硫化时间定为正硫化时间。对于厚制品，在选择正硫时间时，尚需将“后硫化”考虑进去。所谓“后硫化”，即是当制品硫取出以后，由于橡胶导热性差，传热时间长，制品因散热而降温也就较慢，所以它还可以继续进行硫化，特将它称为“后硫化”。“后硫化”导致的抗张强度和硬度进一步增加，弹性和其它机械性能降低，制品的使用寿命因之受到损害。所以，制品越厚就越应将“后硫化”考虑进去。在一般情况下，可以根据抗张强度最高值略前的时间或以强伸积（抗张强度与伸长率的乘积）最高值的硫化时间定为正硫化时间。

溴化丁基橡胶硫化与应用

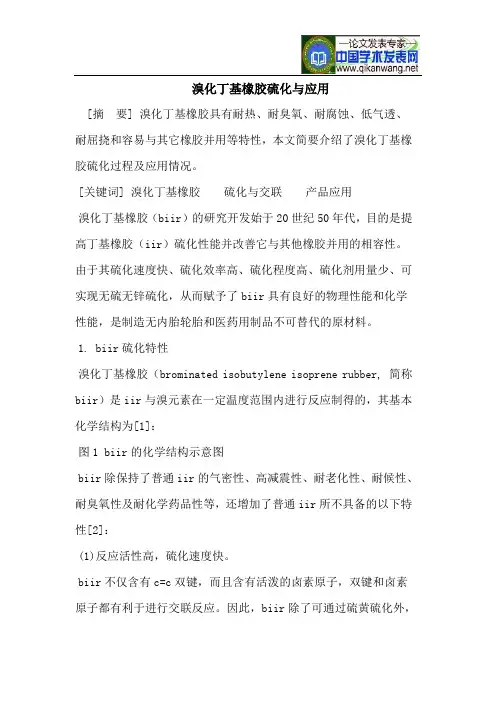

[摘 要] 溴化丁基橡胶具有耐热、耐臭氧、耐腐蚀、低气透、耐屈挠和容易与其它橡胶并用等特性，本文简要介绍了溴化丁基橡胶硫化过程及应用情况。

[关键词] 溴化丁基橡胶 硫化与交联 产品应用

溴化丁基橡胶（biir）的研究开发始于20世纪50年代，目的是提高丁基橡胶（iir）硫化性能并改善它与其他橡胶并用的相容性。由于其硫化速度快、硫化效率高、硫化程度高、硫化剂用量少、可实现无硫无锌硫化，从而赋予了biir具有良好的物理性能和化学性能，是制造无内胎轮胎和医药用制品不可替代的原材料。

1. biir硫化特性

溴化丁基橡胶（brominated isobutylene isoprene rubber, 简称biir）是iir与溴元素在一定温度范围内进行反应制得的，其基本化学结构为[1]：

图1 biir的化学结构示意图

biir除保持了普通iir的气密性、高减震性、耐老化性、耐候性、耐臭氧性及耐化学药品性等，还增加了普通iir所不具备的以下特性[2]：

(1)反应活性高，硫化速度快。

biir不仅含有c=c双键，而且含有活泼的卤素原子，双键和卤素原子都有利于进行交联反应。因此，biir除了可通过硫黄硫化外，

在卤素原子的作用下，还可用氧化锌、酚类和胺类等进行硫化。biir硫化速度快，硫化平坦性好，适合于厚制品的硫化。

(2)耐热性好，可单独用氧化锌硫化。

biir是唯一可单独用氧化锌硫化的橡胶，用氧化锌硫化的biir硫化胶中的交联键是碳-碳键，不是强度较小的硫-硫键，所以biir耐热性好，在贮存和加工过程中不变色。另外，碳-碳键的交联生成的硫化体系对橡胶制品的压缩永久变形性有很大的优化作用，特别是密封制品，biir的压缩永久变形比较低。

氯化丁基橡胶 无锌硫化的原因

氯化丁基橡胶的硫化啊，那可是个挺有趣的事儿呢。咱今儿个就专门唠唠这氯化丁基橡胶无锌硫化的原因。

你看啊，氯化丁基橡胶这东西，就像是一个很有个性的小伙伴。要是按照传统的有锌硫化呢，就好比给这个小伙伴穿上了一套虽然好看但是有点束缚它的衣服。为啥这么说呢？锌在硫化过程里啊，有时候会带来一些不太好的影响。就像你做菜的时候放错了调料，虽然量可能不大，但是整个菜的味道就有点怪怪的了。

咱先说硫化这个事儿的本质。硫化就是要让橡胶从那种软软的、没什么形状和强度的状态，变得又有韧性又结实。对于氯化丁基橡胶来说呢，无锌硫化就像是找到了一条更适合它成长为强壮橡胶的路。传统含锌硫化的时候，锌离子就像一个有点霸道的客人，它会干扰橡胶分子之间那种微妙的互动。这橡胶分子啊，本来应该像一群手拉手的小伙伴，愉快地组合在一起，形成一个紧密又有序的结构。可是锌离子一来，就像一个捣乱的家伙，把一些小伙伴的手给强行拉开了，这样形成的结构就不那么完美了。

再从环保的角度想想。现在都讲究环保啊，你要是还用含锌硫化，就有点像是还在烧那种黑烟滚滚的煤炉，在这个追求绿色的时代里有点格格不入了。锌在生产过程中可能会产生一些对环境不太友好的物质。这就好比你在家里乱扔垃圾，虽然你可能觉得只是一点点，但是积少成多就会把家里弄得脏兮兮的。无锌硫化就不一样了，就像用清洁能源一样，干净又环保，让整个橡胶生产的过程都变得更加清新。

还有啊，无锌硫化对于氯化丁基橡胶的性能提升那也是很明显的。就像你给一个运动员找到了一种更科学的训练方法。有锌硫化的时候，橡胶的某些性能可能就像被锁住了一样，不能完全发挥出来。而无锌硫化呢，就像是打开了那些被锁住的潜力，让氯化丁基橡胶在耐老化、耐化学腐蚀这些方面都能有更好的表现。这就好比一个本来只能跑短跑的运动员，经过新的训练方法后，连马拉松都能挑战一下了。

而且啊，在实际的应用场景里，无锌硫化的氯化丁基橡胶更能适应各种各样的环境。比如说在汽车轮胎的制造里，轮胎就像汽车的鞋子，得又结实又耐用。含锌硫化的橡胶做的轮胎可能就像那种质量不太好的鞋子，穿不了多久就坏了。无锌硫化的氯化丁基橡胶做的轮胎呢，就像质量上乘的名牌鞋，在各种路况下都能稳稳当当的，而且寿命还长。

丁基橡胶的硫化配方

简介

丁基橡胶是一种重要的合成橡胶，具有优良的耐热性、耐油性和耐臭氧性。为了进一步改善其性能，常常需要经过硫化处理。硫化是一种在存在硫化剂的条件下，通过交联反应使橡胶分子链产生交联结构，从而增强其物理性能的过程。本文将介绍丁基橡胶硫化配方的主要组成和硫化反应的工艺条件。

丁基橡胶硫化配方的主要组成

丁基橡胶的硫化配方主要包括橡胶基料、硫化剂、促进剂、活性剂、填料和增塑剂等。

1. 橡胶基料

橡胶基料是硫化配方的主体，其性能将直接影响到硫化后橡胶的性能。在丁基橡胶硫化配方中，一般选择高品质的聚合丁苯橡胶作为橡胶基料。这种橡胶具有良好的物理性能和热稳定性。

2. 硫化剂

硫化剂是硫化反应中的关键组分，它能够引发橡胶分子链的交联反应。常用的硫化剂有硫磺、过氧化物和有机硫化物等。在丁基橡胶硫化配方中，常常使用硫磺作为主要硫化剂。

3. 促进剂

促进剂用于加速硫化反应的进行，提高硫化速度和效果。常用的促进剂有聚合二硫化物、硫醇类化合物等。在丁基橡胶硫化配方中，常选用2-巯基-4-甲基-6-异丁基吡啶（MBT）作为促进剂。

4. 活性剂

活性剂用于调节硫化反应的速度和活性。常用的活性剂有金属氧化物和有机酸类化合物等。在丁基橡胶硫化配方中，常常使用氧化锌作为活性剂。 5. 填料

填料用于增加橡胶硫化体系的体积，改善其物理力学性能和加工性能。常用的填料有炭黑、颜料和无机粉末等。在丁基橡胶硫化配方中，常常使用炭黑作为填料。

6. 增塑剂

增塑剂用于调节橡胶硫化体系的成型性能和柔软度。常用的增塑剂有石蜡和热塑性弹性体等。在丁基橡胶硫化配方中，常选用石蜡作为增塑剂。

硫化反应的工艺条件

硫化反应是在一定的温度、时间和压力条件下进行的。不同的硫化体系对应不同的工艺条件。

在丁基橡胶硫化配方中，一般采用硫磺作为主要硫化剂，可以在常温下进行硫化反应。工艺条件如下：

1. 温度

丁基橡胶硫化一般在100-150摄氏度的温度范围内进行。过高的温度会导致硫化反应过快或橡胶热分解，而过低的温度则会延缓反应速度。
