橡胶的硫化体系

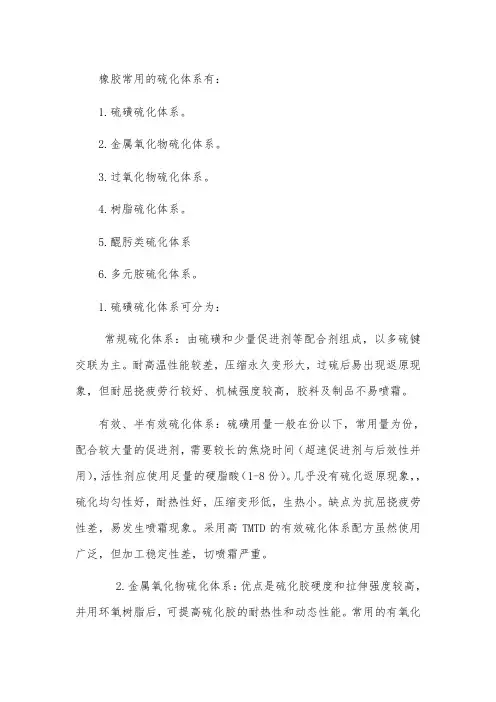

橡胶常用的硫化体系有：

1.硫磺硫化体系。

2.金属氧化物硫化体系。

3.过氧化物硫化体系。

4.树脂硫化体系。

5.醌肟类硫化体系

6.多元胺硫化体系。

1.硫磺硫化体系可分为：

常规硫化体系：由硫磺和少量促进剂等配合剂组成，以多硫键交联为主。耐高温性能较差，压缩永久变形大，过硫后易出现返原现象，但耐屈挠疲劳行较好、机械强度较高，胶料及制品不易喷霜。

有效、半有效硫化体系：硫磺用量一般在份以下，常用量为份，配合较大量的促进剂，需要较长的焦烧时间（超速促进剂与后效性并用），活性剂应使用足量的硬脂酸（1-8份）。几乎没有硫化返原现象，，硫化均匀性好，耐热性好，压缩变形低，生热小。缺点为抗屈挠疲劳性差，易发生喷霜现象。采用高TMTD的有效硫化体系配方虽然使用广泛，但加工稳定性差，切喷霜严重。

2.金属氧化物硫化体系：优点是硫化胶硬度和拉伸强度较高，并用环氧树脂后，可提高硫化胶的耐热性和动态性能。常用的有氧化锌、氧化镁、氧化钙、氢氧化钙等。氧化锌容易焦烧，加SA后可稍缓和焦烧倾向。氧化镁和氧化钙焦烧倾向较小，并以氢氧化钙最好。氧化镁用量以稍多为宜，增加用量可提高胶料硫化速度，并提高硫化胶强度和硬度。缺点是生热大，耐屈挠性能差。

3.过氧化物类硫化体系：优点是压缩永久变形低，耐热耐寒性良好，胶料硫化时间短，不污染金属，便于制得透明橡胶。 缺点是一般不能用于热空气硫化，撕裂性能较差。可分为①简单型：硫化体系只有有机过氧化物，或包括防焦剂。该体系优点为硫化胶的压缩变形小，缺点是硫化过程中焦烧可控程度低，几乎不存在硫化诱导期②后效性：该体系硫化组分由过氧化物、活性剂和防焦剂组成。特点是为可控制焦烧时间，又不影响硫化效率。硫化特性与后效性硫磺硫化体系相似，过氧化物硫化体系温度系数比硫磺硫化体系高。温度每提高10度，硫化速度约提高两倍。（硫磺硫化体系提高一倍）焦烧性能亦是如此。

硫化是胶料通过生胶分子间交联，形成三维网络结构，制备硫化胶的基本过程。不同的硫化体系适用于不同的生胶。

尽管阐述弹性体硫化的文献数量众多，但有关橡胶硫化的研究仍在深入持久地进行。研究的目的主要是改进硫化胶的力学性能及其它性能，简化及完善工艺过程，降低硫化时有害物质的释放等等。为了评估近年来的有关硫化的新的见解，首先有针对性地简述当前使用的硫化体系。

传统的硫化体系

一、不饱和橡胶 通常使用如下几类硫化体系。

1.以硫黄，有机二硫化物及多硫化物、噻唑类、二苯胍类，氧化锌及硬脂酸为主的硫化剂。这是最通用的硫化体系。但所制得的硫化胶的耐热氧老化性能不高。

2.烷基酚醛树脂。

3.多卤化物(如用于聚丁二烯橡胶、丁苯橡胶及丁腈橡胶的六氯乙烷)、六氯-对二甲苯。

4.双官能试剂[如醌类、二胺类、偶氮及苯基偶氮衍生物(用于丁基橡胶及乙丙橡胶)等]。

5.双马来酰亚胺，双丙烯酸酯。两价金属的丙烯酸酯(甲基丙烯酸酯)、预聚醚丙烯酸酯。

6.用于硫化饱和橡胶的有机过氧化物。

二、饱和橡胶 硫化不同种类的饱和橡胶时，可使用不同的硫化体系。例如，硫化三元乙丙橡胶时，使用有机过氧化物与不饱和交联试剂，如三烯丙基异氰脲酸酯(硫化剂TAIC)。

三、硫化硅橡胶时也可使用有机过氧化物。乙烯基硅橡胶硫化时可在催化剂(Pt)参与条件下进行。

四、含卤原子橡胶或含功能性基团的橡胶 聚氯丁二烯橡胶、氯磺化聚乙烯及氯化丁基橡胶等是最常用的含氯橡胶。

硫化氯丁橡胶通常采用ZnO与MgO的并用物，以乙撑硫脲(NA-22)、二硫化秋兰姆、二-邻-甲苯基二胍(促进剂BG)及硫黄作硫化促进剂。

五、硫化氯磺化聚乙烯时可使用如下硫化体系。

1.氧化铝、氧化铅和氧化镁的并用物，以及氧化镁和季戊四醇酯，以四硫化双五甲撑秋兰姆(促进剂TRA)及促进剂DM作硫化促进剂。

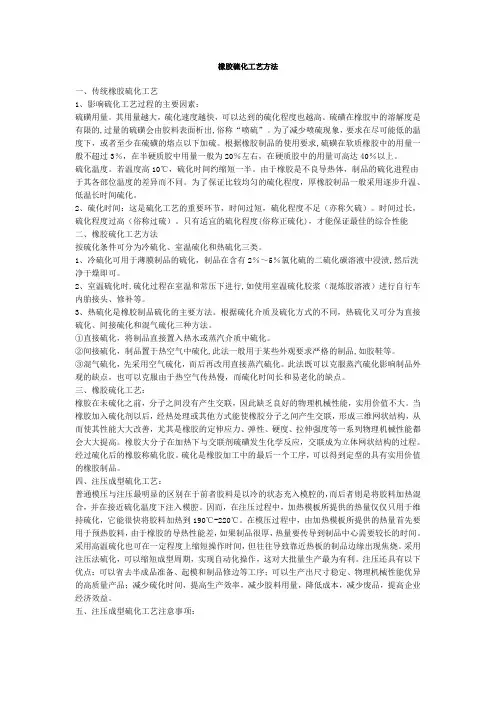

橡胶硫化工艺方法

一、传统橡胶硫化工艺

1、影响硫化工艺过程的主要因素：

硫磺用量。其用量越大，硫化速度越快，可以达到的硫化程度也越高。硫磺在橡胶中的溶解度是有限的,过量的硫磺会由胶料表面析出,俗称“喷硫”。为了减少喷硫现象，要求在尽可能低的温度下，或者至少在硫磺的熔点以下加硫。根据橡胶制品的使用要求,硫磺在软质橡胶中的用量一般不超过3％，在半硬质胶中用量一般为20％左右，在硬质胶中的用量可高达40％以上。

硫化温度。若温度高10℃，硫化时间约缩短一半。由于橡胶是不良导热体，制品的硫化进程由于其各部位温度的差异而不同。为了保证比较均匀的硫化程度，厚橡胶制品一般采用逐步升温、低温长时间硫化。

2、硫化时间：这是硫化工艺的重要环节，时间过短，硫化程度不足（亦称欠硫）。时间过长，硫化程度过高（俗称过硫）。只有适宜的硫化程度(俗称正硫化)，才能保证最佳的综合性能

二、橡胶硫化工艺方法

按硫化条件可分为冷硫化、室温硫化和热硫化三类。

1、冷硫化可用于薄膜制品的硫化，制品在含有2％～5％氯化硫的二硫化碳溶液中浸渍,然后洗净干燥即可。

2、室温硫化时,硫化过程在室温和常压下进行,如使用室温硫化胶浆（混炼胶溶液）进行自行车内胎接头、修补等。

3、热硫化是橡胶制品硫化的主要方法。根据硫化介质及硫化方式的不同，热硫化又可分为直接硫化、间接硫化和混气硫化三种方法。

①直接硫化，将制品直接置入热水或蒸汽介质中硫化。

②间接硫化，制品置于热空气中硫化,此法一般用于某些外观要求严格的制品,如胶鞋等。

③混气硫化，先采用空气硫化，而后再改用直接蒸汽硫化。此法既可以克服蒸汽硫化影响制品外观的缺点，也可以克服由于热空气传热慢，而硫化时间长和易老化的缺点。

三、橡胶硫化工艺：

橡胶在未硫化之前，分子之间没有产生交联，因此缺乏良好的物理机械性能，实用价值不大。当橡胶加入硫化剂以后，经热处理或其他方式能使橡胶分子之间产生交联，形成三维网状结构，从而使其性能大大改善，尤其是橡胶的定伸应力、弹性、硬度、拉伸强度等一系列物理机械性能都会大大提高。橡胶大分子在加热下与交联剂硫磺发生化学反应，交联成为立体网状结构的过程。经过硫化后的橡胶称硫化胶。硫化是橡胶加工中的最后一个工序，可以得到定型的具有实用价值的橡胶制品。

丁基橡胶硫化体系

摘要：

1.丁基橡胶硫化体系的概述

2.丁基橡胶硫化体系的组成

3.丁基橡胶硫化体系的作用

4.丁基橡胶硫化体系的发展趋势

正文：

一、丁基橡胶硫化体系的概述

丁基橡胶硫化体系是指在制备丁基橡胶过程中，通过加入硫化剂和其他辅助材料，使丁基橡胶具有良好的韧性、强度、耐磨性和耐高温性能的一种技术。硫化体系对于丁基橡胶的性能至关重要，直接影响到丁基橡胶制品的使用寿命和可靠性。

二、丁基橡胶硫化体系的组成

丁基橡胶硫化体系主要由以下几部分组成：

1.丁基橡胶：丁基橡胶是一种合成橡胶，具有优良的耐热性、耐老化性和耐化学品性能。

2.硫化剂：硫化剂是丁基橡胶硫化体系中最关键的部分，它能够使丁基橡胶分子间产生交联，提高橡胶的韧性和强度。常用的硫化剂有硫磺、加速剂和促进剂等。

3.填充剂：填充剂可以改善丁基橡胶的加工性能和制品的性能，如增加硬度、耐磨性和耐高温性能等。常用的填充剂有碳黑、硅烷等。 4.增塑剂：增塑剂能够提高丁基橡胶的柔韧性和可塑性，使其更容易加工成各种形状。常用的增塑剂有酯类、醚类等。

5.防老剂：防老剂能够延缓丁基橡胶制品的老化过程，延长使用寿命。常用的防老剂有抗氧化剂、紫外线吸收剂等。

三、丁基橡胶硫化体系的作用

丁基橡胶硫化体系的主要作用有以下几点：

1.提高丁基橡胶的韧性和强度：通过硫化剂的作用，使丁基橡胶分子间产生交联，形成稳定的三维结构，从而提高韧性和强度。

2.改善丁基橡胶的加工性能：通过添加填充剂、增塑剂等辅助材料，改善丁基橡胶的加工性能，使其更容易加工成各种形状和尺寸的制品。

3.提高丁基橡胶制品的耐热性、耐磨性和耐老化性：通过选择合适的硫化剂、填充剂等材料，提高丁基橡胶制品在使用过程中的耐热性、耐磨性和耐老化性。

四、丁基橡胶硫化体系的发展趋势

随着科技的不断发展，丁基橡胶硫化体系也在不断改进和优化，主要发展趋势有以下几点：

1.硫化剂的环保化：随着人们对环境保护意识的增强，硫化剂的环保化成为丁基橡胶硫化体系发展的重要方向，如采用无硫硫化剂或低硫硫化剂等。
