(1) 额定功率
电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。使用中应注意额定功率不等于中心抽头与固定端的功率。
(2) 标称阻值
标在产品上的名义阻值，其系列与电阻的系列类似。
(3) 允许误差等级
实测阻值与标称阻值误差范围根据不同精度等级可允许±20%、±10%、±5%、±2%、±1%的误差。精密电位器的精度可达0.1%。±
(4) 阻值变化规律
指阻值随滑动片触点旋转角度（或滑动行程）之间的变化关系，这种变化关系可以是任何函数形式，常用的有直线式、对数式和反转对数式（指数式）
在使用中，直线式电位器适合于作分压器；反转对数式（指数式）电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。维修时若找不到同类品，可用直线式代替，但不宜用对数式代替。对数式电位器只适合于作音调控制等。
而线绕电位器一般多用于高精度或大功率的电路中。

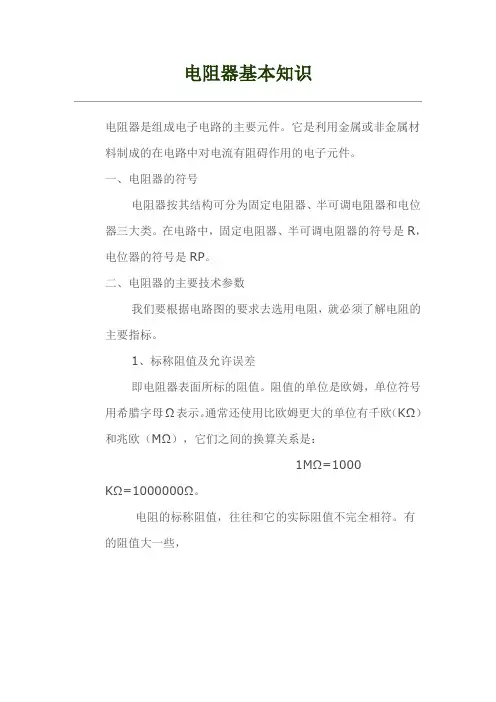

电阻器基本知识
电阻器是组成电子电路的主要元件。它是利用金属或非金属材料制成的在电路中对电流有阻碍作用的电子元件。
一、电阻器的符号
电阻器按其结构可分为固定电阻器、半可调电阻器和电位器三大类。在电路中，固定电阻器、半可调电阻器的符号是R，电位器的符号是RP。
二、电阻器的主要技术参数
我们要根据电路图的要求去选用电阻，就必须了解电阻的主要指标。
1、标称阻值及允许误差
即电阻器表面所标的阻值。阻值的单位是欧姆，单位符号用希腊字母Ω表示。通常还使用比欧姆更大的单位有千欧（KΩ）和兆欧（MΩ），它们之间的换算关系是：
1MΩ=1000
KΩ=1000000Ω。
电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，
有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的允许误差。常用电阻允许误差的等级有Ⅰ级（±5%）、Ⅱ级（±10%）、Ⅲ级（±20%）。误差为±2%、±1%、±0.5%……的电阻称为精密电阻。
电阻器上的“标称阻值和允许误差”的表示方法常用的是色环法。
色环法就是用颜色表示元件的“标称阻值和误差”并直接标志在产品上的方法。一般由四道色环或五道色环来表示它的“标称阻值和误差”，各种颜色代表不同的数值，色环颜色所代表的数字或意义见下表。现在常用的固定电阻器都用色环法来表示它的“标称阻值和误差”。
颜 色 有效数字
银色 —
金色 —
黑色 0
棕色 1
红色 2
橙色 3
黄色 4
导电塑料电位器的导电性能测试与评价方法
导电塑料电位器是一种常用于测量电路中电压、电流或其他物理量的传感器。它由导电材料制成，具有良好的阻抗和导电性能。本文将介绍导电塑料电位器的导电性能测试与评价方法，以帮助读者更好地了解和使用这种传感器。
一、导电塑料电位器的导电性能测试方法
1. 电阻测量法
电阻测量法是一种常用、简单且可靠的测试导电塑料电位器导电性能的方法。具体步骤如下：
（1）将待测导电塑料电位器端子连接到电阻测量仪上。
（2）设置电阻测量仪的电流范围和测量精度。
（3）通过电阻测量仪测量导电塑料电位器的电阻值。
电阻测量法能够准确测量导电塑料电位器的电阻值，并判断其导电性能是否满足要求。
2. 电压-电流特性曲线测量法
电压-电流特性曲线测量法是用于测试导电塑料电位器的电压-电流特性的常用方法。具体步骤如下：
（1）连接电源和待测导电塑料电位器，构建电压-电流测量电路。
（2）逐步增大电源电压，并记录每个电压下电位器的电流。
（3）绘制电压-电流特性曲线，分析导电塑料电位器的导电性能。
电压-电流特性曲线测量法能够直观地反映导电塑料电位器的电压-电流关系，为评价其导电性能提供依据。 二、导电塑料电位器的导电性能评价方法
1. 电阻值评价
电阻值是评价导电塑料电位器导电性能的重要指标之一。根据具体应用需求，可以确定合适的电阻值范围。通常情况下，电阻值越小，导电性能越好。
2. 线性度评价
线性度是指导电塑料电位器输出信号与输入信号之间的线性关系。评价导电塑料电位器线性度的方法包括拟合曲线法和残差分析法。拟合曲线法是通过将导电塑料电位器的输出信号与输入信号进行拟合，通过拟合曲线的误差来评价线性度。残差分析法是通过计算输入信号与导电塑料电位器输出信号之间的残差来评价线性度。
3. 压降评价
导电塑料电位器在工作过程中会产生一定的电压降，评价其压降性能的方法是测量导电塑料电位器两端的电压差。通常情况下，电压差越小，压降性能越好。
一种精密导电塑料电位器研制
摘要：本文对精密导电塑料电位器的研制进行了分析。
关键词：塑料；电位器；研制
1 前言
该电位器是应国内某公司的要求而专门研制开发的一款单圈旋转、无止挡、法兰安装型精密导电塑料电位器。在实际应用中，起角度位移传感器的作用，能够实现从机械运动到电子信号的转换。
该电位器具有——线性精度高、旋转寿命长、输出平滑性好、分辩力优异、使用可靠性高、耐化学腐蚀等，可以广泛应用于航空、航天、汽车、机床、仪器仪表等行业。
2 研制过程
2.1 产品技术指标要求
顾客要求及产品能够达到的技术指标如下：
1)阻值及允许偏差：4.7kΩ±10%
2)有效电行程：280º±3º
3)独立线性度：±0.3%
4)输出平滑性：≤0.1%
5)机械行程：360
6)绝缘电阻：≥1GΩ（测试电压500V直流）
7)工作电压：直流15V±0.15V，波动小于0.01V（峰值）
8)环境温度适应能力：-55℃～ +200℃
9)平均故障时间：≥80000h
10)介质耐压：500V交流，持续1分钟，应无损坏、击穿或飞弧，漏电流不大于1mA
11)电气连续性：在实际电行程内。不允许出现0.1ms以上的瞬时间断现象
12)旋转寿命：≥200万周
13)额定功耗：0.5W（70℃）
为规定项目按GJB1865A《非线绕精密电位器总规范》执行。产品外形尺寸要求分别见图1。
2.2 产品的外形尺寸
按照技术协议，产品的外形尺寸见图1所示。
图1 产品外形图
2.3 结构分析
接到新品试制任务时，我们对该产品的结构进行了认真分析，该产品是典型的角位移传感器，参考公司同类型产品结构，确定了该产品的内部结构。
