电阻器的主要参数

1、 电阻器的标称阻值和允许偏差（精度）：

δ=（R-Rr）/Rr*100%

式中：R为电阻器的实际电阻值；

Rr为电阻器标称电阻值；δ为电阻器的允许偏差。

2、 额定功率：

额定功率是指电阻器在直流或交流电路中，当在一定大气压力（87KPA---107KPA）和在产品标准中规定的温度下（-55----70），长期连续工作所允许承受的最大功率。

3、 电阻器的温度系数：

αΤ=（Rt-Ro）/Ro（T-To）*10E-6

4、 电阻器的最大工作电压：

电阻器的最大工作电压是指电阻器长期工作不发生过热或电击穿现象的电压。从电阻器发热状态来考虑，允许加到电阻器两端的最大电压等于它的额定电压V额。

V额²=P额*R额

式中：P额为额定功率，R额为标称电阻值。

由于电阻器的的结构、材料、尺寸等因素决定了它的抗电强度，从这个方面来看，允许加到电阻器两端的最大电压等于它的最大工作电压，若是超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。对于高阻值非线绕电阻器，更要特别注意。

最大工作电压可根据下式计算：

Vmax²=P额*R临界

5、各种膜的形成条件：

金属釉膜 金属氧化膜 金属膜 碳膜

膜厚 15--20μm 1μm 1μm 1μm

膜形态 连续 连续 不连续 连续

膜主要成份 氧化金属 氧化金属 金属 碳化氢混合物

PPM± 50--100 350 10-200 700-1500

形成温度℃ 900 800 200

键结 化学键 化学键 物理键

设计参考：选择电阻合适的额定功率和最大工作电压

电阻器的损坏主要是工作在两类不利状态：A、超过额定功率，使电阻变得很热，甚至烧断。B、超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。因此设计时必须注意以下几点。

1、 当你用欧姆定律计算出所需额定功率的数值时，实际电阻的额定功率必需是该计算值的2倍以上。

2、 如果有交流信号存在，必须把AC和DC功耗加在一起。

3、 当我们计算带有并联电容的电阻功率时，通常只计算DC功耗，而忘记加在它们两端的AC 纹波电流，工程上，我们可以不去计算纹波电流，而近似于将正常状态下的功率乘以2。

4、 电阻器的实际工作电压必须小于额定电压和最大工作电压，否则将引起过热或击穿损坏。1/4w金属膜电阻，由于皮膜不均匀、不连续分布，当工作电压大于42伏，在高温的条件下容易发生电化学反映，导致阻值变大或皮膜消失。必须串联分压使用。高压高阻（100K以上）场合建议选用金属釉电阻，耐压可高达数千伏。

附常用电阻的技术指标。

电阻阻值的E系列

E系列由国际电工委员会（IEC）于1952年发布为国际标准，但该系列只适用于无线电电子元件方面。如：

E6系列适用于允差±20%的电阻和电容器数值；

E12系列适用于允差±10%的电阻和电容器数值；

E24系列适用于允差±5%的电阻和电容器数值。

我国无线电行业标准SJ 618《电阻器标准阻值系列》以及SJ 616《固定式电容器标准容量系列》，都分别采用E6、E12和E24系列。

此外，在我国的无线电行业标准SJ 619《精密电阻器标准称阻值系列、精密电容器标准容量系列及其允许偏差系列》中还规定采用E48、E96和E192（公比分别为48√10、96√10、192√10）三个系列。

E96系列适用于允差±1%的电阻和电容器数值。

E-6 1.0 亅 1.5 亅 2.2 亅 3.3 亅 4.7 亅 6.8 亅

E-12 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2

E-24 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0

3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.6

E-96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30

1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1.74

1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32

2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3.09

3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12

4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5.49

5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32

7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9.76

本公司常用电阻额定功率及最大工作电压指标如下

金属氧化膜电阻额定功率及最大工作电压

品牌：国巨

功率 1/4W 1/2W 1W 2W 3WM 3W 5W

最大工作电压 200V 250V 350V 350V 450 500V 750V

工作温度范围：-55℃------+155℃ 阻值范围：1Ω到1MΩ，E24系列

金属膜电阻额定功率及最大工作电压

品牌：国巨

功率 1/6W 1/4W 1/2W 1W 2W

最大工作电压 200V 200V/250V 300V/350V 400V/500V 500V/500V

工作温度范围：-55℃------+155℃ 阻值范围：10Ω到1MΩ，E24、 E96系列

贴片电阻额定功率及最大工作电压

品牌：国巨、丰华

功率 1/16W（0402） 1/16W（0603） 1/10W（0603） 1/10W（0805） 1/8W（0805） 1/8W（1206） 1/4W（1206）

最大工作电压

国巨 25V 50V 150V 200V

最大工作电压

丰华 50V 150V 200V

工作温度范围：-55℃------+125℃

金属釉电阻

品牌：双羽

项目 内容

名称 RMU（金属釉）

额定功率 1/2，1/4

最大工作电压 1000V

最高过负荷电压 1500V

涂装绝缘电压 700V

额定环境温度 70℃

使用环境温度 -55℃-----+155℃

电阻值的精密度 F（±1%） J（±5%）

额定阻值范围 100KΩ-----33MΩ

合集下载

14d331k压敏电阻参数

14d331k压敏电阻参数

14d331k压敏电阻参数

14d331k是一种常见的压敏电阻器型号，它由以下参数组成：

1. 额定电阻值，14d331k的额定电阻值是33千欧姆（kΩ）。这表示在正常工作条件下，电阻器的阻值为33kΩ。

2. 额定电压，14d331k的额定电压是14伏特（V）。这表示在正常工作条件下，电阻器可以承受的最大电压为14V。

3. 额定功率，14d331k的额定功率是0.25瓦特（W）。这表示在正常工作条件下，电阻器可以承受的最大功率为0.25W。

4. 压阻系数，14d331k是一种压敏电阻器，它的电阻值会随着施加在其两端的电压变化而变化。压阻系数是一个衡量电阻变化程度的指标。

5. 温度系数，14d331k的温度系数是正温度系数（PTC）。这意味着随着温度的升高，电阻值会增加。温度系数的单位是百分比/摄氏度。

6. 工作温度范围，14d331k的工作温度范围通常为-40摄氏度至+85摄氏度。在这个温度范围内，电阻器可以正常工作。

需要注意的是，14d331k的具体参数可能会因厂家和批次而有所不同。因此，在使用时，最好参考厂商提供的详细规格表来获取准确的参数信息。

47d20热敏电阻参数

47d20热敏电阻参数

47d20热敏电阻参数

一、引言

热敏电阻是一种根据温度变化而改变电阻值的元件。在很多电子设备中，热敏电阻被广泛应用于温度测量与控制领域。本文将介绍47d20热敏电阻的参数及其在实际应用中的特点。

二、47d20热敏电阻的基本参数

2.1 额定电阻值

47d20热敏电阻的额定电阻值为47kΩ。额定电阻值是指在标准条件下，电阻器两端的电压为1V时，电阻器的电阻值。

2.2 材料

47d20热敏电阻采用陶瓷材料制成。陶瓷材料具有良好的抗高温性能，适用于高温环境下的使用。

2.3 热敏特性

热敏电阻的最重要的特性就是其电阻值随温度的变化而变化。47d20热敏电阻具有温度系数为-47倍/℃的特性，即每升高1℃，电阻值减少47倍。

2.4 工作温度范围

47d20热敏电阻的工作温度范围为-55℃至+125℃。在这个温度范围内，热敏电阻的性能稳定可靠。

2.5 热响应时间

热敏电阻的热响应时间是指其电阻值从初始值变化到约63.2%所需的时间。47d20热敏电阻的热响应时间为5秒。

三、47d20热敏电阻的应用

3.1 温度测量 由于热敏电阻的电阻值与温度呈线性关系，因此可以通过测量热敏电阻的电阻值来推算温度。47d20热敏电阻在温度测量领域得到广泛应用，例如温度计、恒温器等。

3.2 温度控制

利用热敏电阻的温度敏感性，可以对温度进行控制。当温度超过设定值时，通过控制电路来控制电阻器的电阻值，从而实现温度的控制。47d20热敏电阻在温度控制系统中扮演重要角色。

3.3 温度补偿

在某些电子设备中，温度的变化会对电路产生影响，导致性能的变化。热敏电阻可以用作温度补偿元件，通过检测环境温度，对电路进行补偿，提高系统的稳定性与可靠性。

四、总结

本文介绍了47d20热敏电阻的参数及其在实际应用中的特点。作为一种温度敏感的元件，47d20热敏电阻具有稳定可靠的性能，广泛应用于温度测量、温度控制和温度补偿等领域。对于电子设备制造商和工程师来说，了解并正确应用47d20热敏电阻的参数是非常重要的。

10d11热敏电阻参数

10d11热敏电阻参数

10d11热敏电阻参数

摘要：

1.热敏电阻的概述

2.10d11 热敏电阻的参数

3.10d11 热敏电阻的应用

4.10d11 热敏电阻的优点与局限性

正文：

一、热敏电阻的概述

热敏电阻，全称热敏电阻器，是一种金属氧化物半导体材料，它的电阻随温度的变化而变化。热敏电阻具有灵敏度高、响应速度快、体积小、使用方便等特点，因此在电子元器件中有着广泛的应用。

二、10d11 热敏电阻的参数

10d11 热敏电阻是一种常见的热敏电阻型号，它的参数主要包括：

1.额定电压：指热敏电阻在正常工作状态下能承受的最大电压。

2.额定功率：指热敏电阻在正常工作状态下能承受的最大功率。

3.灵敏度：指热敏电阻的电阻值随温度变化的程度，单位是欧姆/摄氏度。

4.响应时间：指热敏电阻的电阻值从变化到稳定所需要的时间。

5.工作温度范围：指热敏电阻能正常工作的环境温度范围。

三、10d11 热敏电阻的应用

10d11 热敏电阻广泛应用于各种电子产品和设备中，如：家电、通讯设备、计算机、自动控制设备等。主要用途有：过热保护、温度补偿、温度控制等。

四、10d11 热敏电阻的优点与局限性

10d11 热敏电阻的优点主要有：响应速度快、灵敏度高、体积小、寿命长、使用方便等。

局限性主要有：电阻值受温度影响较大、精度较低、不能承受高温等。

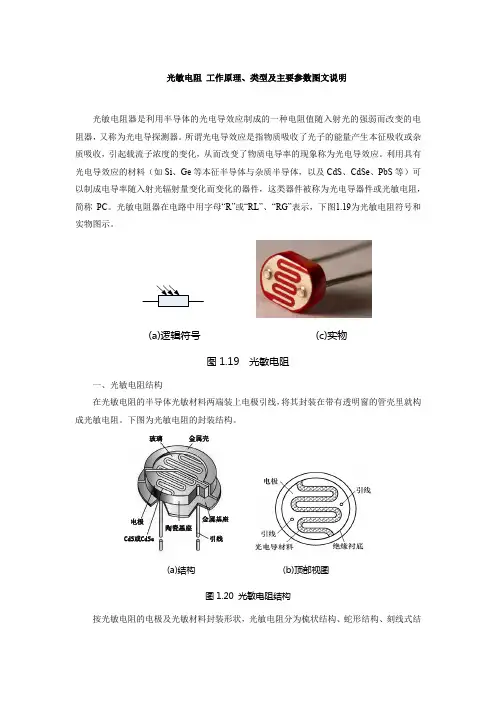

光敏电阻 工作原理、类型及主要参数图文说明
