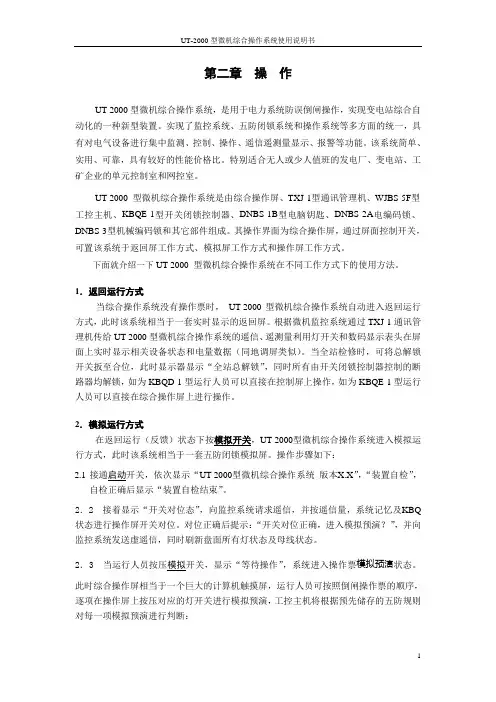

UT-2000型微机综合操作系统使用说明书
1 第二章 操 作
UT-2000型微机综合操作系统，是用于电力系统防误倒闸操作，实现变电站综合自动化的一种新型装置。实现了监控系统、五防闭锁系统和操作系统等多方面的统一，具有对电气设备进行集中监测、控制、操作、遥信遥测量显示、报警等功能。该系统简单、实用、可靠，具有较好的性能价格比。特别适合无人或少人值班的发电厂、变电站、工矿企业的单元控制室和网控室。
UT-2000 型微机综合操作系统是由综合操作屏、TXJ-1型通讯管理机、WJBS-5F型工控主机、KBQE-1型开关闭锁控制器、DNBS-1B型电脑钥匙、DNBS-2A电编码锁、DNBS-3型机械编码锁和其它部件组成。其操作界面为综合操作屏，通过屏面控制开关，可置该系统于返回屏工作方式、模拟屏工作方式和操作屏工作方式。
下面就介绍一下UT-2000 型微机综合操作系统在不同工作方式下的使用方法。
1． 返回运行方式
当综合操作系统没有操作票时， UT-2000型微机综合操作系统自动进入返回运行方式，此时该系统相当于一套实时显示的返回屏。根据微机监控系统通过TXJ-1通讯管理机传给UT-2000型微机综合操作系统的遥信、遥测量利用灯开关和数码显示表头在屏面上实时显示相关设备状态和电量数据（同地调屏类似）。当全站检修时，可将总解锁开关扳至合位，此时显示器显示“全站总解锁”，同时所有由开关闭锁控制器控制的断路器均解锁，如为KBQD-1型运行人员可以直接在控制屏上操作，如为KBQE-1型运行人员可以直接在综合操作屏上进行操作。
2． 模拟运行方式
在返回运行（反馈）状态下按模拟开关，UT-2000型微机综合操作系统进入模拟运行方式，此时该系统相当于一套五防闭锁模拟屏。操作步骤如下：
2.1 接通启动开关，依次显示“UT-2000型微机综合操作系统 版本X.X”，“装置自检”，自检正确后显示“装置自检结束”。
