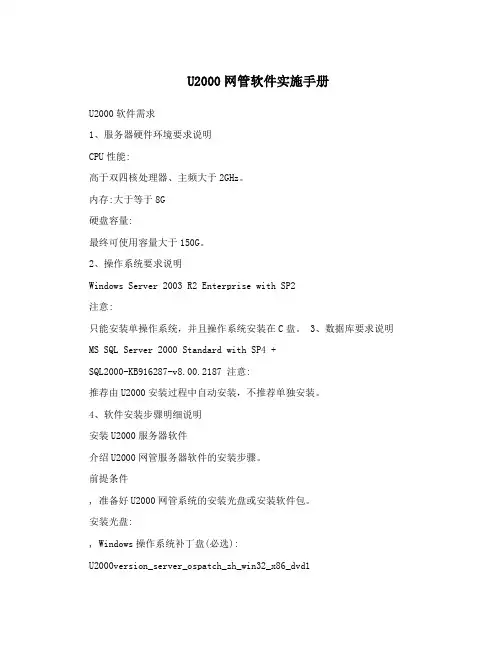

U2000网管软件实施手册

U2000网管软件实施手册

U2000软件需求

1、服务器硬件环境要求说明

CPU性能:

高于双四核处理器、主频大于2GHz。

内存:大于等于8G

硬盘容量:

最终可使用容量大于150G。

2、操作系统要求说明

Windows Server 2003 R2 Enterprise with SP2

注意:

只能安装单操作系统，并且操作系统安装在C盘。 3、数据库要求说明

MS SQL Server 2000 Standard with SP4 +

SQL2000-KB916287-v8.00.2187 注意:

推荐由U2000安装过程中自动安装，不推荐单独安装。

4、软件安装步骤明细说明

安装U2000服务器软件

介绍U2000网管服务器软件的安装步骤。

前提条件

, 准备好U2000网管系统的安装光盘或安装软件包。

安装光盘:

, Windows操作系统补丁盘(必选):

U2000version_server_ospatch_zh_win32_x86_dvd1 , SQL server标准版(Windows Server 2003操作系统需要安装数据库时选择):

U2000version_server_dbstd_zh_win32_x86_dvd2

, 网管软件(必选):U2000version_server_nms_win32_x86_dvd4

安装软件包:

, Windows操作系统补丁包(必选):

U2000version_server_ospatch_zh_win32_x86.zip

, SQL server标准版(Windows Server 2003操作系统需要安装数据库时选择):

U2000version_server_dbstd_zh_win32_x86.zip

, 基础组件(必选):U2000version_server_nmsbase_win32_x86.zip

, 核心组件(必选):U2000version_server_nmscore_win32_x86.zip

, 传送域组件(可选，管理传送域和PTN设备选择):

U2000version_server_nmstrans_win32_x86.zip

, IP域组件(可选，管理路由器、交换机或者安全设备选择):

U2000version_server_nmsip_win32_x86.zip

, 接入域组件(可选，管理接入域设备选择):

U2000version_server_nmsaccess_win32_x86.zip

说明:

安装程序包要求解压到文件系统为“NTFS”的分区。如果不是，则解压前需要先将对应的

分区转换为“NTFS”，详细过程可参考如何转换文件系统类型为NTFS。 , 所有软件安装路径名称，包括安装包路径和U2000安装路径，只能有字母、数字、下划

线，不能有空格、括号、中文字符等，否则将无法成功安装。 , 如果已经安装了SQL Server数据库，请先检查数据库是否以“二进制”排序次序安装，

详细参考如何查看SQL Server数据库是否“二进制”排序次序，如果不是二进制排序安装，

会导致网管安装失败，请先手工卸载数据库，详细参考如何手工卸载SQL

Server数据库。

配置要求。如果之前安装过网请确保当前数据库版本满足网管系统安装要求，具体请参见

管系统，请确保当前数据库已经删除了网管数据库文件，具体请参见U2000服务器软件安

装失败处理步骤4。如果以上均满足要求，安装U2000系统过程中，系统会提示是否复用

数据库，选择复用即可。如果还没有安装SQL Server数据库，U2000服务器软件会自动安

装。

说明:

安装完网管系统后，为解决数据库应用过程中的挂起问题，请安装

SQL2000-KB916287-v8.00.2187补丁。插入操作系统补丁盘或在软件包的“patch\sql2000”

目录下，双击“SQL2000-KB916287-v8.00.2187-x86x64-CHS.exe”即可。 背景信息

, 确保已正确设置U2000服务器的系统时间。服务器的系统时间的稳定性对U2000网管

系统至关重要，禁止在运行时修改系统时间～ , 安装过程中安装软件需要调用网卡的一些服务，网络必须处于连通状态，否则U2000网

管服务器将无法正常安装。

操作步骤

1. 以具有administrator权限的操作系统用户登录Windows操作系统。

注意:

安装软件包所在目录名称中只能有字母、数字、下划线，不能有空格、括号、中文字符等，

否则将无法安装成功。

2. 运行“install.bat”文件启动网管安装。

, 通过光盘安装。

说明:

如果当前操作系统没有安装数据库，请先插入数据库安装光盘，将光盘中的内容拷

贝到本地硬盘，如“D:\SQLServer”目录，在安装网管的过程中，系统会提示输入

此路径安装数据库。

a. 插入网管安装盘，在安装盘根目录下双击“install.bat”文件。

b. 系统弹出安装网络管理维护工具的对话框，请等待5到10分钟，弹出

消息对话框，提示网管系统维护工具已经创建在“C:\HWENGR”路径。单击

“确定”，弹出“版权声明”对话框。

, 通过软件包安装。

a. 先解压所有的安装包到当前同一目录，以WinRar压缩软件为例，选中

需要解压的所有压缩包，单击右键选择“Extract Here”，如

所示。

说明:

如果弹出解压文件重复的提示，文件内容相同，覆盖即可。

b. 在安装包根目录下双击“install.bat”文件。

c. 系统弹出安装网络管理维护工具的对话框，请等待5到10分钟，弹出

消息对话框，提示网管系统维护工具已经创建在“C:\HWENGR”路径。单击

“确定”，弹出“版权声明”对话框。

说明:

请认真阅读安装许可协议，并且确认已经同意该协议后，选择“我接受上述条款(A)”选项。

3. 选择接受上述条款，单击“下一步”，弹出“选择网管系统语言”对话框。

4. 根据实际情况选择版本语言，例如:“简体中文”。单击“下一步”，弹出安装类型对话

框。

5. 选择“单机系统”。单击“下一步”，弹出“选择安装方式”对话框。

, 选择按典型组网安装，从下拉列表中根据管理的设备类型选择场景。

, 选择按License安装，单击“浏览”，选择已经申请的License文件。

, 选择自定义安装。

说明: 可以通过以下3种方式安装U2000系统。

, 按典型组网安装:根据要管理的设备类型，选择不同的场景。U2000软件提供

常用的场景。在没有获取License文件的情况下，推荐使用此方式。

, 按License安装:在已经获取License文件的情况下，推荐使用此方式。

, 自定义安装:适用于对管理网络和U2000系统比较熟悉的用户。在没有获取

License文件的情况和U2000软件提供常用的场景无法满足需求的情况下，推荐使用

此方式。

6. 单击“下一步”，弹出“选择组件”对话框。

, 如果选择按典型组网安装，软件根据场景选中要安装的组件。

, 如果选择按License安装，软件根据License文件选中要安装的组件。

, 如果选择自定义安装，请根据要管理的设备类型选择组件。 7. 单击“下一步”，弹出“配置服务器”对话框。

设置安装路径为“d:\U2000”。

说明:

如果要修改服务器参数，选中服务器，单击“修改”。在弹出的对话框中修改服务器参数。 8. 单击“下一步”，弹出“配置部署参数”对话框。

说明:

如果不存在“d:\U2000”目录，弹出“确认”对话框。单击“是”，创建“d:\U2000”目录。

, 只有组件为多实例的才可修改实例个数，单实例和没有实例的组件不可修改实

例个数。 , 由于端口数目的限制，传送域的单服务器多实例部署包的实例总数最多为25。 , 如果需要使用北向接口组件功能，在安装北向接口组件后，必须通过网络管理

系统维护工具添加对应实例。

9. 确认组件实例个数，单击“下一步”，弹出“配置安装参数”对话框。

说明:

如果组件包含“SDH网元管理”或“SDH业务管理”，弹出“选择时隙模式”对话框。根据实际情况选择时隙模式，例如:“顺序模式”。单击“下一步”。

“顺序模式”为国际标准模式，推荐使用。

数据库网管用户和数据库服务器基本设置信息如下表所示。

参数名称 参数设置

数据库安装路径 数据库的默认安装路径为“C:\MSSQL2000”。 数据文件路径

数据文件的保存路径，默认路径为“C:\data”，可以单击“浏

览”修改安装路径。建议修改为其它路径。 数据日志路径 数据库日志的存放路径，默认路径为“C:\data”，可以单击

“浏览”修改安装路径。建议修改为不同于数据文件的路

径。

数据库超级用户密码 设置sa密码，密码建议不为空，设置密码长度不能小于6

位，例如“changeme”。

说明:

如果已经安装数据库，必须与安装数据库时设置的超级用

户(sa)登录密码完全一致。 确认数据库超级用户密码 再次输入sa密码。如果已经安装数据库,无需再次输入密码。

参数名称 参数设置

设置专用用户密码，设置密码长度不能小于6位，默认为数据库用户密码

“NMSuser”。

说明:

如果机器上已安装过网管系统，此时需要安装新组件时，

请获取原来网管用户口令，数据库网管用户口令必须和原

来网管用户口令保持一致。

确认数据库用户密码 再次输入密码。默认为“NMSuser”。

10. 设置安装参数，然后单击“下一步”，弹出安装信息对话框。

注意:

如果已经安装数据库，提示是否复用数据库软件。请根据实际情况选择复用数据库软件或重新安装数据库软件。

网管默认情况下可以根据在创建数据库时所定义的增长参数，自动扩充数据库。安装时要求磁盘空间大于数据库最大允许增长的大小。

说明:

如果剩余磁盘空间小于数据库最大允许增长的大小，则会以红色字体提示用户磁盘空间不足，安装完成后的U2000系统的管理能力达不到该机型对应的最大值。

11. 确认安装信息后，单击“下一步”。以进度条形式显示安装进度，请耐心等待。

注意:
