全自动洗衣机原理和维修

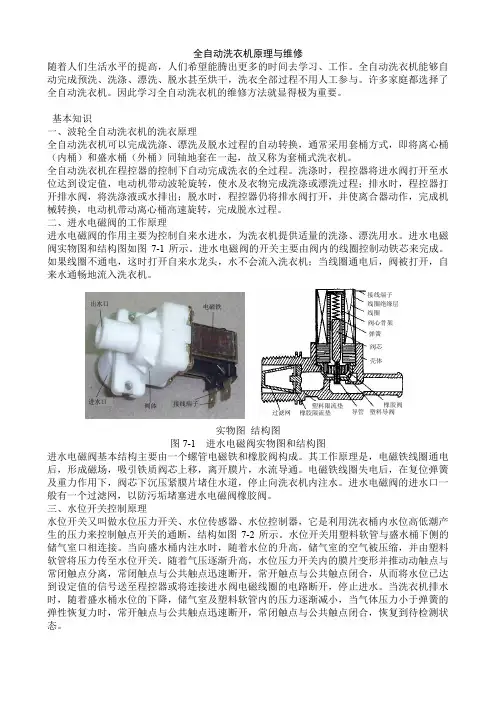

全自动洗衣机原理与维修

随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。许多家庭都选择了全自动洗衣机。因此学习全自动洗衣机的维修方法就显得极为重要。

基本知识

一、波轮全自动洗衣机的洗衣原理

全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。

全自动洗衣机在程控器的控制下自动完成洗衣的全过程。洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。

二、进水电磁阀的工作原理

进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。进水电磁阀实物图和结构图如图7-1所示。进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。

出水口 电磁铁

接线端子 阀体 进水口

橡胶阀 接线端子

线圈绝缘层

线圈

阀心骨架

弹簧

阀芯

壳体

塑料导阀 导管 塑料限流垫

橡胶限流垫 过滤网

实物图 结构图

图7-1 进水电磁阀实物图和结构图

进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。进水电磁阀的进水口一般有一个过滤网，以防污垢堵塞进水电磁阀橡胶阀。

三、水位开关控制原理

水位开关又叫做水位压力开关、水位传感器、水位控制器，它是利用洗衣桶内水位高低潮产生的压力来控制触点开关的通断，结构如图7-2所示。水位开关用塑料软管与盛水桶下侧的储气室口相连接。当向盛水桶内注水时，随着水位的升高，储气室的空气被压缩，并由塑料软管将压力传至水位开关。随着气压逐渐升高，水位压力开关内的膜片变形并推动动触点与常闭触点分离，常闭触点与公共触点迅速断开，常开触点与公共触点闭合，从而将水位已达到设定值的信号送至程控器或将连接进水阀电磁线圈的电路断开，停止进水。当洗衣机排水时，随着盛水桶水位的下降，储气室及塑料软管内的压力逐渐减小，当气体压力小于弹簧的弹性恢复力时，常开触点与公共触点迅速断开，常闭触点与公共触点闭合，恢复到待检测状态。 旋转水位开关的旋钮选择水位，就是旋转凸轮，通过改变压力开关凸轮的位置可改变恢复弹簧的弹性力，进而改变橡胶膜片变形所需气体的压力，改变水位的设定值。

全自动洗衣机常见故障维修详解（转）

洗衣机

故障一：进水量未达到设定水位时就停止进水。

分析与检修：此故障主要是水压开关性能不良，使集气室内空气压力尚未达到规定压力时，其触点便提前由断开状态转换为闭合状态而停止进水，具体原因和处理方法是：（１）水压开关水位控制弹簧预压缩量变小，只要旋入调节螺钉增加水位控制弹簧的预压缩量即可解决。若是水位控制弹簧弹力变小或失去弹性,则要更换水位控制弹簧。（２)水压开关凸轮上凹槽磨损或损坏,一般要更换凸轮才可解决。

故障二：进水量必须超过设定水位较多后才会停止进水。

分析与检修：此现象说明实际水位已达到规定高度时,水压开关集气室内的空气压力仍达不到规定值，只有继续升高水位，水压开关才会动作.具体原因和处理方法是：（１）水压开关集气室导气接嘴堵塞或漏气。只要清除导气接嘴处杂物;或在漏气处用４０１胶封固即可。若是导气软管老化扭结或破裂漏气,则要更换导气软管。（２）水压开关水位控制弹簧预压缩量过大.只要将调节螺钉旋出一些，减小水位控制弹簧预压缩量即可.(３）水压开关内换向顶杆及传动部件变形或损坏。可通过修复校正来解决，严重时则要更换水压开关。

故障三：程序进入洗涤状态时，电机转动正常，但波轮不转。

分析与检修：该故障多发生在电机至波轮之间的机械传动部位上。具体原因和处理方法是：(１）电机皮带轮、离合器带轮和波轮的紧固螺钉松动,滑丝或断裂。只要重新拧紧或更换紧固螺钉即可；若是波轮方孔滚圆,则要更换波轮.（２）三角皮带打滑或脱落。只要适当调大电机与离合器的距离并在三角皮带上擦些松香粉增大摩擦即可解决。若是三角皮带老化变形，则要更换三角皮带。（３）离合器减速机构零件磨损或损坏，一般要更换离合器总成才行。

故障四：洗涤时，脱水桶跟转。

分析与检修:脱水桶跟转分两种情况，一是脱水桶顺时针方向跟转；二是脱水桶逆时针方向跟转。

脱水桶顺时针方向跟转的具体原因和处理方法是:（１）制动带松脱，使制动带对脱水轴的制动力矩减小，只要重新安装好制动带即可。（２）制动带严重磨损或损坏。可通过旋转调节螺钉，将棘爪位置适当调节，增大制动带对脱水轴的制动力矩,严重时要更换制动带.

.

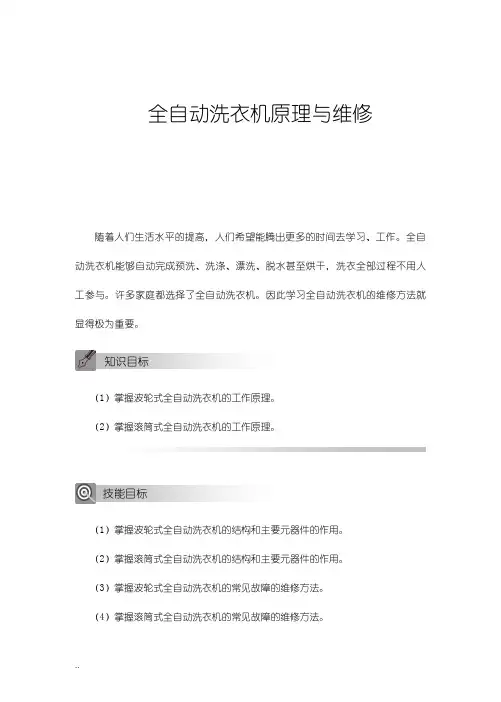

.. 全自动洗衣机原理与维修

随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。许多家庭都选择了全自动洗衣机。因此学习全自动洗衣机的维修方法就显得极为重要。

知识目标

（1）掌握波轮式全自动洗衣机的工作原理。

（2）掌握滚筒式全自动洗衣机的工作原理。

技能目标

（1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。

（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。

（3）掌握波轮式全自动洗衣机的常见故障的维修方法。

（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。 项目七 全自动洗衣机原理与维修

任务一 认识波轮式全自动洗衣机的结构

任务分析

本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。同时认识波轮全自动洗衣机的结构。

基本知识一、波轮全自动洗衣机的洗衣原理

全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。

全自动洗衣机在程控器的控制下自动完成洗衣的全过程。洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。

二、进水电磁阀的工作原理

进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。进水电磁阀实物图和结构图如图7-1所示。进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，.

.. 自来水通畅地流入洗衣机。

出水口 电磁铁

接线端子 阀体 进水口 橡胶阀 接线端子

全自动洗衣机常见故障维修详解（转）

洗衣机

故障一：进水量未达到设定水位时就停止进水。

分析与检修：此故障主要是水压开关性能不良，使集气室内空气压力尚未达到规定压力时，其触点便提前由断开状态转换为闭合状态而停止进水，具体原因和处理方法是：（１）水压开关水位控制弹簧预压缩量变小，只要旋入调节螺钉增加水位控制弹簧的预压缩量即可解决。若是水位控制弹簧弹力变小或失去弹性，则要更换水位控制弹簧。（２）水压开关凸轮上凹槽磨损或损坏，一般要更换凸轮才可解决。

故障二：进水量必须超过设定水位较多后才会停止进水。

分析与检修：此现象说明实际水位已达到规定高度时，水压开关集气室内的空气压力仍达不到规定值，只有继续升高水位，水压开关才会动作。具体原因和处理方法是：（１）水压开关集气室导气接嘴堵塞或漏气。只要清除导气接嘴处杂物；或在漏气处用４０１胶封固即可。若是导气软管老化扭结或破裂漏气，则要更换导气软管。（２）水压开关水位控制弹簧预压缩量过大。只要将调节螺钉旋出一些，减小水位控制弹簧预压缩量即可。（３）水压开关内换向顶杆及传动部件变形或损坏。可通过修复校正来解决，严重时则要更换水压开关。

故障三：程序进入洗涤状态时，电机转动正常，但波轮不转。

分析与检修：该故障多发生在电机至波轮之间的机械传动部位上。具体原因和处理方法是：（１）电机皮带轮、离合器带轮和波轮的紧固螺钉松动，滑丝或断裂。只要重新拧紧或更换紧固螺钉即可；若是波轮方孔滚圆，则要更换波轮。（２）三角皮带打滑或脱落。只要适当调大电机与离合器的距离并在三角皮带上擦些松香粉增大摩擦即可解决。若是三角皮带老化变形，则要更换三角皮带。（３）离合器减速机构零件磨损或损坏，一般要更换离合器总成才行。

故障四：洗涤时，脱水桶跟转。

分析与检修：脱水桶跟转分两种情况，一是脱水桶顺时针方向跟转；二是脱水桶逆时针方向跟转。

脱水桶顺时针方向跟转的具体原因和处理方法是：（１）制动带松脱，使制动带对脱水轴的制动力矩减小，只要重新安装好制动带即可。（２）制动带严重磨损或损坏。可通过旋转调节螺钉，将棘爪位置适当调节，增大制动带对脱水轴的制动力矩，严重时要更换制动带。
