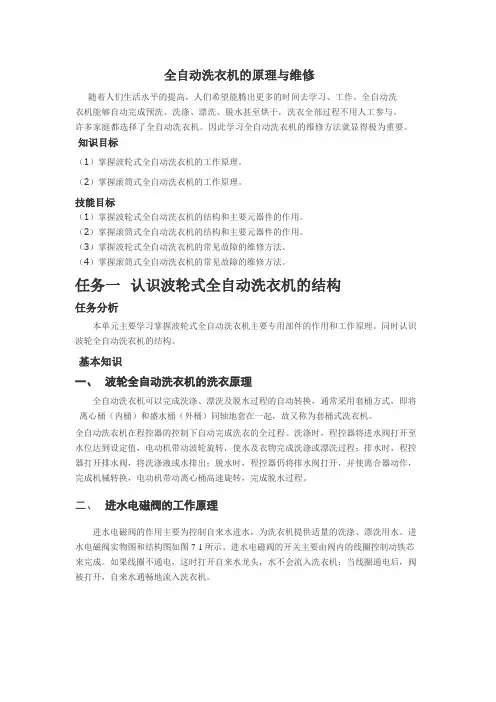

.. 全自动洗衣机原理与维修
随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。许多家庭都选择了全自动洗衣机。因此学习全自动洗衣机的维修方法就显得极为重要。
知识目标
（1）掌握波轮式全自动洗衣机的工作原理。
（2）掌握滚筒式全自动洗衣机的工作原理。
技能目标
（1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。
（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
（3）掌握波轮式全自动洗衣机的常见故障的维修方法。
（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。 项目七 全自动洗衣机原理与维修
任务一 认识波轮式全自动洗衣机的结构
任务分析
本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理
全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理
进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。进水电磁阀实物图和结构图如图7-1所示。进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，.
.. 自来水通畅地流入洗衣机。
出水口 电磁铁
接线端子 阀体 进水口 橡胶阀 接线端子
线圈绝缘层
线圈
阀心骨架
弹簧
阀芯
壳体
塑料导阀 导管 塑料限流垫
橡胶限流垫 过滤网
实物图 结构图
图7-1 进水电磁阀实物图和结构图
进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。进水电磁阀的进水口一般有一个过滤网，以防污垢堵塞进水电磁阀橡胶阀。
三、水位开关控制原理
水位开关又叫做水位压力开关、水位传感器、水位控制器，它是利用洗衣桶内水位高低潮产生的压力来控制触点开关的通断，结构如图7-2所示。水位开关用塑料软管与盛水桶下侧的储气室口相连接。当向盛水桶内注水时，随着水位的升高，储气室的空气被压缩，并由塑料软管将压力传至水位开关。随着气压逐渐升高，水位压力开关内的膜片变形并推动动触点与常闭触点分离，常闭触点与公共触点迅速断开，常开触点与公共触点闭合，从而将水位已达到设定值的信号送至程控器或将连接进水阀电磁线圈的电路断开，停止进水。当洗衣机项目七 全自动洗衣机原理与维修
排水时，随着盛水桶水位的下降，储气室及塑料软管内的压力逐渐减小，当气体压力小于弹簧的弹性恢复力时，常开触点与公共触点迅速断开，常闭触点与公共触点闭合，恢复到待检测状态。
旋转水位开关的旋钮选择水位，就是旋转凸轮，通过改变压力开关凸轮的位置可改变恢复弹簧的弹性力，进而改变橡胶膜片变形所需气体的压力，改变水位的设定值。 .
..
调节螺钉 凸轮
公共触点 常开触点 常闭触点
气室口
（1）水位开关实物图
开关
波纹
膜片
连接孔 气室
（2）水位开关结构示意图
常开触点
微动
开关 开关引线
橡胶膜
连接软管
洗衣机气室
（3）水位开关原理图
图7-2 水位开关
基本技能
技能训练 认识波轮式全自动洗衣机的结构
一、波轮式全自动洗衣机的结构
波轮式全自动洗衣机的结构如表7-1所示。
表7-1 波轮式全自动洗衣机的结构
实 物 名 称 实 物 图
波轮式全自动洗衣机外部结构
进水阀
上盖
控制盘
箱体 项目七 全自动洗衣机原理与维修
掀开上盖后
洗衣机内部结构
续表
实 物 名 称 实 物 图
拆去洗衣桶大框后洗衣机内、外桶及波轮结构 错误!
拆去外框后传动系统、排水系统结构 错误!
箱体 内桶
波轮 线屑过滤器 外桶
电动机
配重 排水电磁阀
离合器 排水部件 外桶 上盖部件
内盖部件 洗衣粉盒
内桶 线屑过滤器
控制盘 .
..
二、主要元器件的作用与检测方法
波轮式全自动洗衣机主要部件的作用及检测方法如表7-2所示。
表7-2 波轮式全自动洗衣机主要部件的作用及检测方法
部件名称 实 物 图 部件作用 故障检测
计算机板
控制洗衣机的工作状态，按照预定程序完成洗涤、漂洗、脱水等功能 为了防水，计算机板整体用密封胶密封，因此只能检测部分接线端子。
只能启动相应程序，用万用表测量对应的输入、输出端电压是否正常。如进水时，进水阀控制端是否有输出电压
水位开关
监测洗涤筒内水位的高低，是否满足设定要求 从气室入口处吹气，应能听到触点通断的声音，同时用万用表测量常闭触点NC、常开触点NO和公共触点COM之间能通、断变化
安全开关
当脱水时打开洗衣机盖时或脱水内桶摆动幅度过大时切断电动机的供电电源，迫使脱水电动机停止转动进入保护状态 检查安全开关能否随着洗衣机盖的打开或关闭而通断，用万用表检测其电阻值是否能在0与∞间变换
进水电磁阀
控制洗衣机自动注水和停止注水 （1）用万用表测量线圈的电阻，正常值为几k，如果阻值过大或过小说明线圈开路或短路，应予以更换。
（2）断电时，用嘴对进水口吹气，应该不透气，否则说明内部的橡胶膜破裂。
（3）注水口接上水龙头，线圈不加电时，出水口应该没有水流出；如果给线圈加上市电后，出水口有水流出
续表
部件名称 实 物 图 部件作用 故障检测 项目七 全自动洗衣机原理与维修
排水阀电磁铁
通电后拉动离合器上的拨叉，使离合器进入脱水状态，控制脱水桶的状态，同时拉动排水阀芯，打开排水通路 （1）用万用表测量线圈的电阻值约为几k，如果阻值过大或过小应予以更换。
（2）给线圈直接加市电，观察电磁铁是否有动作
离合器
利用内部的棘轮和行星齿轮等系统，在一台定速电动机的带动下，实现脱水时内桶高速单方向旋转，洗涤时波轮双方向低速旋转 （1）直观检查离合器处是否有漏水的现象。
（2）用手正反向转动带轮，波轮轴应能带动波轮正反向转动，而且转动灵活。
（3）用手拉动拨叉，再转动带轮，此时只能单方向转动，而且脱水轴与脱水桶能单方向转动
电动机
为洗衣机洗涤、漂洗或脱水提供动力，能实习正反转。 （1）用手转动皮带轮如果有沉重感，要拆开检查轴承是否损坏，转轴是否弯曲，装配时可用橡皮锤轻敲外壳再转动电动机轴，反复多次直到转动正常。
（2）用万用表测量电动机绕组阻值，如果太小或无穷大说明电动机短路或断路，应更换电动机。电动机的两个绕组的阻值应当完全对称
电容器
利用电容器对交流电流的移相作用，与电动机副绕组配合，产生与主绕组相位差90°的交流电。使电动机内形成旋转磁场 可用万用表10k挡检测，用万用表连接电容器两端，指针如果摆动幅度较大，然后慢慢回到几百k至几M，说明电容器完好。如果指针不摆动或摆动很小说明电容器断路或容量减小。如果指针摆到某一位置后不能返回说明电容器漏电
洗衣机内桶
用于盛放衣物，并且用于脱水时分离衣物上的洗涤液。上部装有内置盐水的平衡圈，用于脱水时保持平稳 直接观察内桶没有机械损伤。内桶桶壁光洁平整，无锈蚀现象
波轮
由电动机带着转动，搅动洗涤桶内的洗涤液。形成水流洗涤衣物 直观检查波轮是否有机械损伤，螺丝孔是否变形、变大。螺丝孔损坏易造成波轮打滑 .
.. 任务二 检修波轮式全自动洗衣机的常见故障
任务分析
本单元主要学习波轮式全自动洗衣机的电路组成与工作原理，掌握波轮式全自动洗衣机的常见故障的检修方法。
基本知识一、波轮式全自动洗衣机的电路原理
全自动洗衣机依据程控器的种类可分为微计算机式程控器全自动洗衣机和机电式程控器全自动洗衣机两种，如图7-3所示。
（1）机电式程控器 （2）微计算机式程控器
图7-3 常见程控器
微计算机式程控器全自动洗衣机是由CPU芯片发出各种指令，利用电磁铁或晶闸管控制电器执行部件运行的。机电式程控器全自动洗衣机是通过程控器内的各个触点分别接通和断开，来接通和断开线路控制电气部件运行的。无论哪一类型的电气控制系统，它们控制的对象都是一样的，即进水电磁阀、排水电磁阀和电动机；它们的检测机构也是一样的，即盖（安全）开关和水位（压力）开关。全自动洗衣机控制系统方框图如图7-4所示，电路简图如图项目七 全自动洗衣机原理与维修
7-5所示。
指示灯 水位压
力开关 进水
电磁阀 自来水
电源 程序控制器 电动机 传动机构 洗涤系统
安全开关
（盖开关） 电磁铁 离合系统 排水阀 排水 洗涤
图7-4 全自动洗衣机控制系统方框图
电脑控制
主 板 ON/OFF
K6
K7
K8
K9
T 时钟
晶振
C3 R1
C2 C1 7805
桶盖开关 水位开关
防撞
开关 VC LED HV 1
2 M2 M1
C M S C4 V4 V3 V2 V1
R2
R3
R4
R5 蜂鸣器
微处理器
复
位 VC
图7-5 全自动洗衣机电路简图
电路工作原理如表7-3所示。
表7-3 电路工作原理
操作步骤 方 式 电路相应工作情况
第一步 打开洗衣机桶盖，放入衣物，用专用软管连接水龙头和进水阀，打开水龙头 因桶盖打开，桶盖安全保护开关处于断开状态，同时因为按动ON/OFF电源开关，洗衣程序没有启动，即使通电整机也无法工作
