网线测试仪使用方法

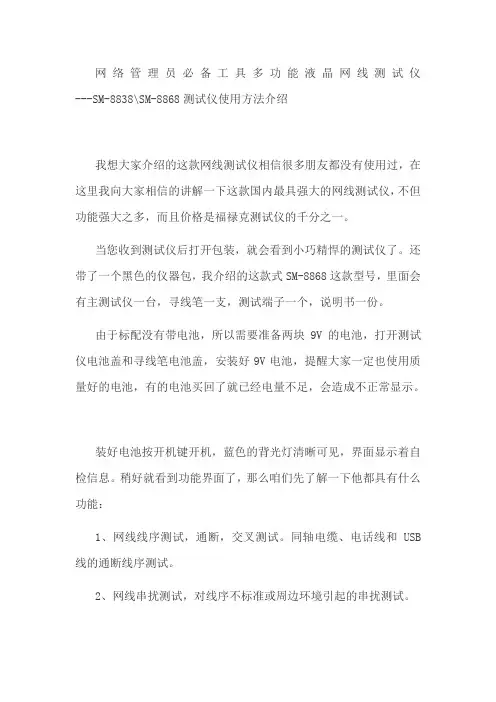

网络管理员必备工具多功能液晶网线测试仪---SM-8838\SM-8868测试仪使用方法介绍

我想大家介绍的这款网线测试仪相信很多朋友都没有使用过，在这里我向大家相信的讲解一下这款国内最具强大的网线测试仪，不但功能强大之多，而且价格是福禄克测试仪的千分之一。

当您收到测试仪后打开包装，就会看到小巧精悍的测试仪了。还带了一个黑色的仪器包，我介绍的这款式SM-8868这款型号，里面会有主测试仪一台，寻线笔一支，测试端子一个，说明书一份。

由于标配没有带电池，所以需要准备两块9V的电池，打开测试仪电池盖和寻线笔电池盖，安装好9V电池，提醒大家一定也使用质量好的电池，有的电池买回了就已经电量不足，会造成不正常显示。

装好电池按开机键开机，蓝色的背光灯清晰可见，界面显示着自检信息。稍好就看到功能界面了，那么咱们先了解一下他都具有什么功能：

1、网线线序测试，通断，交叉测试。同轴电缆、电话线和USB线的通断线序测试。

2、网线串扰测试，对线序不标准或周边环境引起的串扰测试。 3、网线长度测试，电话线长度测试。同轴线缆长度测试，USB线长度测试。

4、网线内芯断线定位测试，电话线断线测试，同轴线缆断线测试，USB线断线测试。

5、超强寻线功能，可以在很多没有标记线缆中找到要找的线缆。

6、测试网线连接交换机的通断状态。

7、这款测试仪可以网线带电测量，电话线也可以带电测量，但是也避免来电振铃是测试，因来电振铃时电压过高会损坏仪器。

还有其他的小功能和使用技巧大家在工作使用中就会体验的到。

现在大家看到界面上有四个选项；

1、连线测试：测试线缆通断，线序和串扰功能。

2、长度测试：测试各种线缆长度和断点功能。

3、寻线：在很多线缆中找到自己需要的线路功能。

4、参数配置：当测试各种线缆时选择相应的参数，和长度基数校准功能。

看下仪器的各个端口 端子的RJ45口和测试仪上的RJ45口S是同一功能，起到环回测试作用，这样可以方便就地选择哪个端口使用。

网线测试仪的使用方法

1.初步准备

首先，确保你已经购买了一款高质量和可靠的网线测试仪。另外，还需要使用合适的网络电缆和连接器，以确保测试结果的准确性。在使用前，应仔细阅读测试仪的操作手册，了解其功能和使用要点。

2.连接测试仪

将一端的测试仪连接到待测试的以太网电缆的一端，通常是模块化插头。另一端的测试仪连接到接收器，如计算机、交换机或路由器。根据测试仪的型号和连接方式，可能需要使用适配器或连接线来完成连接。

3.选择测试模式

打开测试仪的电源开关，进入测试模式选择界面。不同的测试仪可能具有不同的测试模式和功能选项，如线序测试、线长测量、故障诊断等。根据您的需求，选择合适的测试模式。

4.进行线序测试

线序测试是检查网线的正确安装和连接顺序的基本功能。测试仪会发送测试信号并检测返回信号，然后在测试仪的显示屏上显示测试结果。通过比对测试结果和标准线序，您可以判断网线的正确性。

5.进行线长测量

在一些情况下，我们可能需要知道网线的长度，以便确定信号质量和网络延迟等性能参数。测试仪可以提供对网线长度的大致测量。在测试仪的测试模式中选择线长测量功能，并按照提示操作，完成测量过程。 6.进行故障诊断

如果出现网络连接问题，测试仪可以帮助我们快速定位故障的位置。根据测试仪的不同功能，可以进行开路、短路、断线等故障诊断。将测试仪的模式设置到故障诊断模式，按照测试仪的指示进行操作，以确认故障所在位置。

7.分析测试结果

测试仪会在显示屏上显示测试结果，根据测试仪的不同，可能会以文字、图标或数字的形式呈现。您需要分析和解读测试结果，判断是否存在问题。如果测试结果显示连线正确，那么问题可能出在网络设备上；如果显示有错误，则要进一步检查相关连线和设备。

8.记录和保存结果

测试仪通常具有存储功能，可以将测试结果保存到设备中。您可以将测试结果记录下来，以备后续分析和比对使用。此外，还可以通过与计算机进行连接，将测试结果上传到计算机进行进一步处理和管理。

网络管理员必备工具多功能液晶网线测试仪---SM-8838\SM-8868测试仪使用方法介绍

我想大家介绍的这款网线测试仪相信很多朋友都没有使用过,在这里我向大家相信的讲解一下这款国内最具强大的网线测试仪,不但功能强大之多,而且价格是福禄克测试仪的千分之一;

当您收到测试仪后打开包装,就会看到小巧精悍的测试仪了;还带了一个黑色的仪器包,我介绍的这款式SM-8868这款型号,里面会有主测试仪一台,寻线笔一支,测试端子一个,说明书一份;

由于标配没有带电池,所以需要准备两块9V的电池,打开测试仪电池盖和寻线笔电池盖,安装好9V电池,提醒大家一定也使用质量好的电池,有的电池买回了就已经电量不足,会造成不正常显示;

装好电池按开机键开机,蓝色的背光灯清晰可见,界面显示着自检信息;稍好就看到功能界面了,那么咱们先了解一下他都具有什么功能：

1、网线线序测试,通断,交叉测试;同轴电缆、电话线和USB线的通断线序测试;

2、网线串扰测试,对线序不标准或周边环境引起的串扰测试;

3、,电话线长度测试;同轴线缆长度测试,USB线长度测试;

4、网线内芯断线定位测试,电话线断线测试,同轴线缆断线测试,USB线断线测试;

5、超强寻线功能,可以在很多没有标记线缆中找到要找的线缆;

6、测试网线连接交换机的通断状态; 7、这款测试仪可以网线带电测量,电话线也可以带电测量,但是也避免来电振铃是测试,因来电振铃时电压过高会损坏仪器;

还有其他的小功能和使用技巧大家在工作使用中就会体验的到;

现在大家看到界面上有四个选项；

1、连线测试：测试线缆通断,线序和串扰功能;

2、长度测试：测试各种线缆长度和断点功能;

3、寻线：在很多线缆中找到自己需要的线路功能;

4、参数配置：当测试各种线缆时选择相应的参数,和长度基数校准功能;

看下仪器的各个端口

端子的RJ45口和测试仪上的RJ45口S是同一功能,起到环回测试作用,这样可以方便就地选择哪个端口使用;

⽹线测试仪1236亮就通了

:⽹线测试仪1236亮就通了最近88财务部搬迁⾄三楼,要重新布线,难免要做⽔晶头。

下⾯分享下⽹线测试仪的相关知识。

ST-248 NS-468多功能测试仪

⼀、功能

1、对双绞线1.2.3.4.5.6.7.8.G线对逐根（对）测试，并可区分判定哪⼀根（对）错线，短路和开路。

2、NS-468B能测试：BNC.RJ11.RJ45;NS-测试RJ11 RJ45

NS-468N测RJ45 BNG；ST-248测；RJ45 BNC

⼆、双绞线测试：打开电源⾄ON（S为慢速测试档，M为⼿动档）将⽹线插头分别插⼊主测试器和远程

测试端。主机指⽰灯从1⾄G逐个顺序闪亮，下⾯例：

主测试器： 1-2-3-4-5-6-7-8-G

远程测试端： 1-2-3-4-5-6-7-8-G（RJ45）

1-2-3-4-5-6-----（RJ12）

1-2-3-4---------（RJ11）

若接线不正常，按下述情况显⽰：

1、当有⼀根⽹线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。

2、当有⼏条线不通，则⼏条线都不亮，当⽹线少于2根线联通时，灯都不亮。

3、当两头⽹线乱序，例2.4线乱序，则显⽰如下：

主测试器不变：1-2-3-4-5-6-7-8-G

远程测试端为：1-4-3-2-5-6-7-8-G（RJ45）

4、当⽹线有2根短路时，则主测试器显⽰不变，⽽远程测试端显⽰短路的两根线灯都微亮，若有3根以上

（含3根）短路时，则所有短路的⼏条线号的灯都不亮。

三、若测配线架和墙座模块，则需⼆根匹配路线引到测试仪上。

四、同轴电缆测试：如果电缆是好的，则⼆端BNC灯同时闪绿灯。
