电力系统继电保护课程设计
专 业： 电气工程及其自动化
班 级： 电气09
姓 名：
学 号：
指导教师：
兰州交通大学自动化与电气工程学院
2012 年 7月 7日 指导教师评语
平时（30） 报告（30） 修改（40） 总成绩 电力系统继电保护课程设计报告
- 1 - 1 设计原始资料
1.1 具体题目
如图1.1所示系统中，发电机以发电机-变压器组方式接入系统，最大开机方式为4台机全开，最小开机方式为两侧各开1台机，变压器T5和T6可能2台也可能1台运行。参数为：1153kVE，1.12.11.22.215GGGGXXXX，1.11.410TTXX，0.10.430TTXX，1.32.31.42.410GGGGXXXX，1.51.620TTXX， 0.50.640TTXX，60kmABL，40kmBCL，线路阻抗120.4ΩkmZZ， 01.2kmZ，线路阻抗角均为75°，maxmax..300AABLCBLII，负荷功率因数角为30°；1.2SSK，1.2reK，0.85IrelK，0.75IIrelK，变压器均装有快速差动保护。试对1、2、3、4进行距离保护的设计。
G2G41234T2T5T6T4AAB
图1.1 系统网路连接图
1.2 完成内容
我们要完成的内容是实现对线路的距离保护。距离保护是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反应故障点到保护安装处的距离而工作的保护。
2 分析课题设计内容
2.1 保护配置
2.1.1 主保护配置
距离保护的主保护是距离保护Ⅰ段和距离保护Ⅱ段。
同步电动机欠电流保护分析
施金海于志立
（动力厂）
摘要动力厂高炉鼓风机的动力源为同步电动机，其继电保护方式中包括了欠电流保护。通过对 ＴＹＰ．ＳＸＴ＇／２型欠电流继电器的特性试验及同步电动机运行状况进行分析，得出欠电流保护方式可以有效防 止电源短时中断再恢复时对同步电动机造成的非同步冲击的结论。 关键词 同步电动机保护欠电流 电源中断防止冲击
Ｔｈｅ Ａｎａｌｙｓｉｓ ｏｆ Ｕｎｄｅｒ．Ｃｕｒｒｅｎｔ Ｐｒｏｔｅｃｔｉｏｎ ｏｆ Ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ Ｍｏｔｏｒ
ＳＨＩ Ｊｉｎｈａｉ ＹＵ Ｚｈｉｌｉ
（Ｔｈｅ Ｐｏｗｅｒ Ｐｌａｎｔ）
Ａｂｓｔｒａｃｔ Ｔｈｅ ｐｏｗｅｒ ｓｏｕｒｃｅ ｏｆ ｔｈｅ ｆｕｒｎａｃｅ ｂｌｏｗｅｒ ｉｎ ｐｏｗｅｒ ｐｌａｎｔ ｉｓ ｆｒｏｍ ｔｈｅ ｓｙｎｃｈｒｏｎｉｚｅｄ ｍｏｔｏｒ， ｗｈｏｓｅ ｒｅｌａｙ ｐｒｏｔｅｃｔｉｏｎ ｉｎｃｌｕｄｅ ｕｎｄｅｒ—ｃｕｒｒｅｎｔ ｐｒｏｔｅｃｔｉｏｎ．Ｔｈｒｏｕｇｈ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｔｅｓｔ ｏｆ ｔｈｅ
ＴＹＰＳＸＴ７２ ｕｎｄｅｒ—ｃｕｒｒｅｎｔ ｒｅｌａｙ ｐｒｏｔｅｃｔｉｏｎ ｄｅｖｉｃｅ ａｎｄ ｔｈｅ ｏｐｅｒａｔｉｏｎ ａｎａｌｙｓｉｓ ｏｆ ｓｙｎｃｈｒｏｎｉｚｅｄ ｍｏｔｏｒ，ｉｔ ｉｓ ｃｏｎｃｌｕｄｅｄ ｔｈａｔ ｔｈｅ ｕｎｄｅｒ・－ｃｕｒｒｅｎｔ ｐｒｏｔｅｃｔｉｏｎ ｃａｎ ｅｆｆｅｃｔｉｖｅｌｙ ｐｒｅｖｅｎｔ ｎｏｎ・－ｓｙｎｃｈｒｏｎｉｚｅｄ ｉｍｐａｃｔ ｔｏ ｔｈｅ
ｓｙｎｃｈｒｏｎｉｚｅｄ ｍｏｔｏｒ ｗｈｅｎ ｅｌｅｃｔｒｉｃ ｐｏｗｅｒ ｉｓ ｓｈｏｒｔｌｙ ｏｆｆ ａｎｄ ｏｎ ａｇａｉｎ．
Ｋｅｙ Ｗｏｒｄｓ ｓｙｎｃｈｒｏｎｉｚｅｄ ｍｏｔｏｒ，ｐｒｏｔｅｃｔｉｏｎ，ｕｎｄｅｒ—ｃｕｒｒｅｎｔ，ｅｌｅｃｔｒｉｃ ｐｏｗｅｒ ｏｆｆ，ｉｍｐａｃｔ ｐｒｅｖｅｎｔｉｏｎ
三相异步电动机过电流保护方法分析
三相异步电动机是工农业生产中最常用的动力源,但是由于三相异步电动机运行环境千差万别,特别是在高温、高湿、多尘的工作条件下,更易出现堵转、短路、断相、长期过载导致绝缘受损等故障,若不及时排除,就会出现电动机拒动、绕组绝缘损坏、使用寿命缩短、线路保护装置跳闸,甚至烧毁电机等情况,从而影响正常生产和设备的安全运行。为了确保电动机安全、可靠运行,必须对各种易发故障建立完善保护。
一、故障分析
决定三相异步电动机使用寿命的因素很多,电气方面主要是绝缘老化引发的绕组损坏。导致绝缘老化的因素有潮湿、尘埃、腐蚀性气体、过电压、过电流以及热作用引起的损坏,其中热作用对绝缘老化损坏与电动机寿命关系重大。一般认为绝缘材料温度超过允许值8～100℃,其寿命减半,引起绕组出现过热现象的常见故障有:
(1)电网电压低、电动机起动时间长、长期过载或频繁起动。
(2)长期受腐蚀性气体、热、潮湿或机械作用。
(3)机械故障造成电动机转子堵转而引发定子绕组电流骤增。
(4)电网电压不平衡或波动太大、电动机缺相运行、绕组电流失衡增大。
以上几类常见故障,几乎都与电动机运行参数——电流强度有直接关系,电动机典型故障电流变化情况列表如下:
二、保护方法
我国传统的三相异步电动机保护是热继电器加熔断器,但是用热继电器保护过载和缺相有其局限性,灵敏度调高了,容易发生误动作,灵敏度调低了起不到保护作用。随着半导体模拟器件的兴起及普及,出现了一批性能比较可靠、功能多样化的电子式电动机保护器,对电动机的可靠运行提供了较可靠的保障,但这类产品仍有整定精度不高、采样精度不高的缺陷。利用对预埋在电动机绕组内的温度传感器(通常为热敏电阻)的特性进行检测,当出现各种故障导致绕组温升过高时,温度传感器的特性(如热敏电阻的电阻值)发生变化,并转换成开关量输出,经过放大驱动动作机构,从而有效地对电动机进行保护,但这种保护成本和安装技术都很高,普及率低。
龙源期刊网

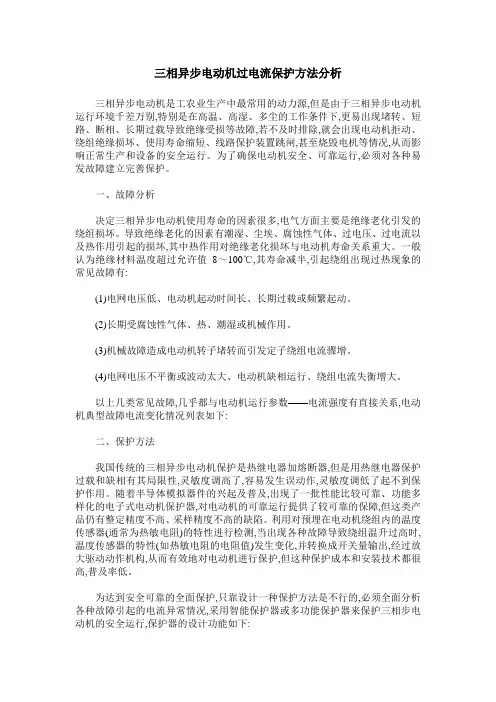

三相异步电动机过电流保护方法分析
作者：李 丽
来源：《职业·下旬》2010年第06期
三相异步电动机是工农业生产中最常用的动力源,但是由于三相异步电动机运行环境千差万别,特别是在高温、高湿、多尘的工作条件下,更易出现堵转、短路、断相、长期过载导致绝缘受损等故障,若不及时排除,就会出现电动机拒动、绕组绝缘损坏、使用寿命缩短、线路保护装置跳闸,甚至烧毁电机等情况,从而影响正常生产和设备的安全运行。为了确保电动机安全、可靠运行,必须对各种易发故障建立完善保护。
一、故障分析
决定三相异步电动机使用寿命的因素很多,电气方面主要是绝缘老化引发的绕组损坏。导致绝缘老化的因素有潮湿、尘埃、腐蚀性气体、过电压、过电流以及热作用引起的损坏,其中热作用对绝缘老化损坏与电动机寿命关系重大。一般认为绝缘材料温度超过允许值8～100℃,其寿命减半,引起绕组出现过热现象的常见故障有:
(1)电网电压低、电动机起动时间长、长期过载或频繁起动。
(2)长期受腐蚀性气体、热、潮湿或机械作用。
(3)机械故障造成电动机转子堵转而引发定子绕组电流骤增。
(4)电网电压不平衡或波动太大、电动机缺相运行、绕组电流失衡增大。
以上几类常见故障,几乎都与电动机运行参数——电流强度有直接关系,电动机典型故障电流变化情况列表如下:
二、保护方法
我国传统的三相异步电动机保护是热继电器加熔断器,但是用热继电器保护过载和缺相有其局限性,灵敏度调高了,容易发生误动作,灵敏度调低了起不到保护作用。随着半导体模拟器件的兴起及普及,出现了一批性能比较可靠、功能多样化的电子式电动机保护器,对电动机的可靠运行提供了较可靠的保障,但这类产品仍有整定精度不高、采样精度不高的缺陷。利用对预埋在电动机绕组内的温度传感器(通常为热敏电阻)的特性进行检测,当出现各种故障导致绕组温升过高时,温度传感器的特性(如热敏电阻的电阻值)发生变化,并转换成开关量输出,经过放大驱动动作机构,从而有效地对电动机进行保护,但这种保护成本和安装技术都很高,普及率低。 龙源期刊网
