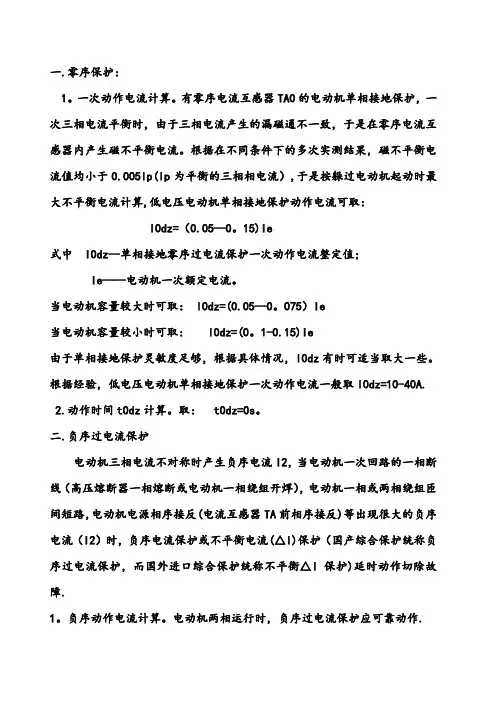

电动机零序电流保护整定计算

一.零序保护：

1。一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流）,于是按躲过电动机起动时最大不平衡电流计算,低电压电动机单相接地保护动作电流可取：

I0dz=（0.05—0。15)Ie

式中 I0dz--单相接地零序过电流保护一次动作电流整定值；

Ie——电动机一次额定电流。

当电动机容量较大时可取： I0dz=(0.05—0。075）Ie

当电动机容量较小时可取: I0dz=(0。1-0.15)Ie

由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A.

2.动作时间t0dz计算。取： t0dz=0s。

二.负序过电流保护

电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反(电流互感器TA前相序接反)等出现很大的负序电流（I2）时，负序电流保护或不平衡电流(△I)保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I保护)延时动作切除故障.

1。负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作. 2.国产综合保护设置两阶段负序过电流保护时,整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。

（1）负序Ⅰ段过电流保护。按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流,以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。

1）动作电流，采取经验公式，取： I22dz＝(0.6—1）In

2三段式电流保护的整定及计算

三段式电流保护是一种常见的电力系统故障保护装置。它主要用于检测电流超过设定值时，快速切断电源，以避免设备过载、烧坏或人身安全事故发生。下面将详细介绍三段式电流保护的整定及计算方法。

三段式电流保护通常包括低、中、高三个阈值，分别是过载电流保护、短路电流保护以及地故障电流保护。

1.过载电流保护：用于检测设备长时间运行时的过负荷状态。其整定值是设备额定电流的一定倍数。根据设备的额定电流和过载倍数来计算过载电流保护整定值，公式为：

过载电流保护整定值=设备额定电流×过载倍数

2.短路电流保护：用于检测电路短路状态，即电流突然增大至极高值的情况。其整定值应根据电路短路电流计算得出。计算短路电流保护整定值需要考虑电路特性，主要包括电压、阻抗等参数。常用的计算方法有以下两种：

a.阻抗差法：根据电路的阻抗及电源电压计算短路电流。该方法适用于阻抗较大的电路。计算公式为：

短路电流保护整定值=电压/阻抗

b.零序电流法：根据电路的零序电流及电源电压计算短路电流。该方法适用于系统中存在地故障的情况，能够考虑地回路的耦合。计算公式为：

短路电流保护整定值=电压/零序电流 3.地故障电流保护：用于检测系统中的接地故障，确保故障电流不致超过安全范围。通常情况下，地故障电流保护整定值根据系统的雷电冲击电流及接地电阻计算得出。计算公式为：

地故障电流保护整定值=雷电冲击电流×接地电阻

整定三段式电流保护的关键在于准确计算保护整定值。通常需要详细了解电力系统的参数及各个设备的特性。根据不同系统的具体情况，也可以采用其他方法进行计算，例如考虑设备的感应熔丝特性等。

值得注意的是，三段式电流保护的整定值并非固定不变，而是需要根据系统运行情况和设备参数做动态调整。为确保系统的可靠性和安全性，应定期对保护装置进行检查和整定。

总之，三段式电流保护是电力系统中一项重要的保护措施。通过合理的整定及计算，能够确保保护装置在电流异常情况下的正确动作，有效防止设备过载、烧坏以及人身安全事故的发生。

变压器零序电流保护整定计算公式

一、介绍

变压器是电力系统中的重要设备，它承担着电能的传输和分配任务。在变压器运行过程中，零序电流保护起着非常重要的作用。通过合理的整定计算公式，能够有效地保护变压器，防止因零序电流问题导致的设备损坏甚至事故发生。本文将深入探讨变压器零序电流保护整定计算公式，并对其进行全面评估和详细阐述，以帮助读者更好地理解和运用这一重要的保护措施。

二、零序电流保护的重要性

在电力系统中，零序电流是指电流的另一种形式，它代表了系统中存在的对称性故障，比如地线故障、对称性短路故障等。变压器作为电力系统的重要组成部分，一旦发生零序电流问题，将会对系统稳定运行产生不利影响，甚至给设备造成严重损害。合理设置零序电流保护的整定值就显得尤为重要。

三、零序电流保护整定计算公式的基本原理

在变压器保护中，零序电流保护是一项常用的保护手段。它的基本原理是通过测量各相零序电流，当出现故障时，保护装置能够根据预先设定的整定值，及时地采取保护动作，切断故障点，从而保护设备的安全运行。而整定计算公式则是用来根据具体的情况，计算出合理的保护整定值。一般来说，零序电流保护整定计算公式包括定时整定和电流整定两部分。

四、零序电流保护的整定计算公式

1. 定时整定

在变压器零序电流保护的定时整定中，常用的计算公式为：

$t_{Th} = K \times \frac{L}{f} + T_d$

其中，$t_{Th}$为定时整定值，$K$为系数，$L$为变压器对称故障电流，$f$为变压器额定频率，$T_d$为延时时间。

2. 电流整定

在变压器零序电流保护的电流整定中，常用的计算公式为：

$I_0 = K_u \times I_t$

其中，$I_0$为电流整定值，$K_u$为系数，$I_t$为变压器零序电流。

五、个人观点和理解

零序电流保护的整定计算公式是保护变压器安全运行的重要工具，它能够帮助我们根据实际情况，科学合理地设置保护参数，从而保证设备的安全性和可靠性。在实际工程中，我们需要根据变压器的具体参数和工作环境，运用整定计算公式进行合理设置，以确保变压器在运行过程中能够及时、准确地做出保护动作，防止故障对系统的不利影响。

保护整定值计算是电力系统继电保护中的重要工作，它决定了系统在出现故障时，保护装置能够正确地动

作并切除故障。以下是一些常用的保护整定值计算方法：

在实际应用中，保护整定值计算需要根据具体的系统和设备情况进行调整和优化，以确保保护装置在系统

发生故障时能够快速、准确地切除故障，保障电力系统的安全稳定运行。1. 短路电流计算：根据电力系统网络拓扑结构、元件参数以及运行状态，计算短路电流。常用的短路电

流计算方法有欧姆法、等效电源法等。

2. 保护装置的动作电流：根据保护装置的类型和规格，结合保护对象的运行特性和短路电流计算结果，

计算保护装置的动作电流。

3. 灵敏度校验：根据保护装置的动作电流和短路电流计算结果，计算保护装置的灵敏度。灵敏度校验是

检验保护装置在系统发生故障时能否正确动作的重要手段。

4. 配合整定值：在多级保护的情况下，需要考虑各级保护装置之间的配合，以避免越级跳闸等误动作。

配合整定值是根据各级保护装置的动作时间和动作电流来计算的。

5. 接地保护整定值：对于中性点接地的变压器，需要计算零序电流和零序电压的整定值。根据变压器中

性点的接地方式和变压器绕组接线方式，选择合适的零序电流和零序电压保护方案。
