1
光电倍增管基础知识之一
（光电倍增管的工作原理、特点及应用）
一光电倍增管的工作原理
光电倍增管是一种真空光电器件（真空管）。它的工作原理是建立在光电效应（光电发射）、二次电子发射、电子光学理论基础上的。它昀工作过程是：光子通过光窗入射到光电阴极L产生光电子，光电子通过电子光学输入系统进入倍增系统，电子得到倍增，最后阳极把电子收集起来，形成阳极电流或电压。因此一个光电倍增管可以分为几个部分：
（1）入射光窗、
（2）光电阴极、
（3）电子光学输入系统、
（4）二次倍增系统、
（5）阳极。
2
光电倍增管结构如图（1）所示。
图（1）光电倍增管结构示意图
1入射光窗：
让光通过的光窗一般有
(1) 硼硅玻璃（300nm）、
(2) 透紫玻璃（185nm）、
(3) 合成（熔融）石英（160nm）、
(4) 蓝宝石(Al2O3)150nm、
(5) MgF2（115nm）。
光电倍增管光谱短波阈由入射
光窗决定。 3
2光电阴极
光电阴极是接收光子而放出光电子的电极。一般分为半透明（入射光和光电子同一方问）的端面或四面窗阴极和不透明（入射光的方向与光电子方向相反）。见图（2）电子轨迹图。
图（2）电子轨迹图
4 光电阴极的材料多用低逸出功的碱金属为主的半导体化合物，到目前为止，实用的先电阴极材料达十种之多：
(1) Sb-Cs
特点是：
阴极电阻低，允许强光下有大电流流过阴极的场合下工作）
( 2) 双碱（Sb-RbCs、Sb-K-Cs）
特点是：
灵敏度较高
暗电流小-热电子发射小）
( 3) 高温双碱（Sb-K-Na）
特点是：
耐高温-200℃
(4) 多碱（Sb-K-Na-Cs）.
特点是：
宽光谱
灵敏度高
(5) Ag-O-Cs多碱
特点是：
光谱可到近红外
灵敏度低）
5 (6) GaAs（Cs）

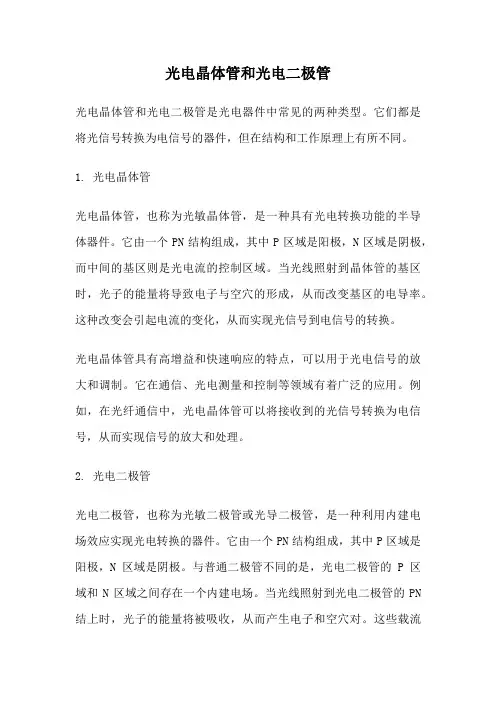

光电晶体管和光电二极管
光电晶体管和光电二极管是光电器件中常见的两种类型。它们都是将光信号转换为电信号的器件，但在结构和工作原理上有所不同。
1. 光电晶体管
光电晶体管，也称为光敏晶体管，是一种具有光电转换功能的半导体器件。它由一个PN结构组成，其中P区域是阳极，N区域是阴极，而中间的基区则是光电流的控制区域。当光线照射到晶体管的基区时，光子的能量将导致电子与空穴的形成，从而改变基区的电导率。这种改变会引起电流的变化，从而实现光信号到电信号的转换。
光电晶体管具有高增益和快速响应的特点，可以用于光电信号的放大和调制。它在通信、光电测量和控制等领域有着广泛的应用。例如，在光纤通信中，光电晶体管可以将接收到的光信号转换为电信号，从而实现信号的放大和处理。
2. 光电二极管
光电二极管，也称为光敏二极管或光导二极管，是一种利用内建电场效应实现光电转换的器件。它由一个PN结构组成，其中P区域是阳极，N区域是阴极。与普通二极管不同的是，光电二极管的P区域和N区域之间存在一个内建电场。当光线照射到光电二极管的PN结上时，光子的能量将被吸收，从而产生电子和空穴对。这些载流子会被内建电场分离，并在PN结上产生电流。
光电二极管具有高灵敏度和快速响应的特点，可以用于光电信号的检测和测量。它在光通信、光电传感和光电控制等领域有着广泛的应用。例如，在光电传感中，光电二极管可以将光信号转换为电信号，并通过测量电流的变化来实现对光强度的检测。
3. 区别与联系
虽然光电晶体管和光电二极管都可以实现光信号到电信号的转换，但它们在结构和工作原理上存在一些差异。
光电晶体管是一种三极管，具有基区、发射极和集电极。光电二极管则是一种二极管，只有阳极和阴极。这导致光电晶体管具有更高的增益和更复杂的电路连接方式。
光电晶体管是通过改变基区的电导率来实现光电转换的，而光电二极管是通过内建电场分离载流子来实现的。这使得光电晶体管对光信号的响应更灵敏，且具有更高的速度。
1光电检测系统的基本工作原理。
光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量，通过光电变换和电路处理的方法 进行检测的系统。
光电检测系统的基本组成及各部份的主要作用。光电检测系统的组成：三要素：检测对象、光、光电变换。 能否使光束准确地携带所要检测量的信息，是决定所设计系统成败的关键
光电检测技术的现代发展1）非接触化发展2）尽可能多的信息量 3）集成化，智能化发展
光电检测方法 （1）.光信息携带的物理量可分为：
光强型、频率型、相位型、脉冲型、偏振型、位置型等
（2）.所用的光学现象分为：
衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等
（3 ）从检测系统角度分为：
直接作用法、差动法（差分法）、补偿法
光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来
2系统误差在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差，统称为系统误差＜ 系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等
随机误差 在尽力消除并改正了一切明显的系统误差之后，对同一待测量进行反复多次的等精度测量，每 次测量的结果都不会完全相同，而呈现岀无规则的随机变化，这种误差称为随机误差。
灵敏度 系统在稳态下输岀量变化引起此变化的输入量变化的比值
算术平均值： 1
X =—
N N
' Xn =0.8416
n 土
均方差或标准误差 ：:？ 丨 1 N - 2 ■? (xn x)2 - 0.0025 N -1n/
算术平均值的标准偏差
x - s - - 0.00095 ■v' N
均方差的标准误差 OCT a = —^==0 00067
V2N
最大误差 ；x = k；
x
测量精度
JD =^x/xX100% 大误差测值岀现的处理
主要方法是：（1）认真检查有无瞬时系统误差产生，及时发现并处理。
⑵增加检测的次数，以减小大误差测值对检测结果的影响。
光电信息材料与器件专业核心课程
一、引言
光电信息材料与器件专业是一个融合了光学、电子学、信息科学等多个学科的交叉学科，其核心课程旨在培养学生对光电信息领域的专业知识和技能。本文将介绍光电信息材料与器件专业的核心课程设置，旨在帮助学生和从业者更好地了解该专业的学习内容和要求。
二、光电信息材料与器件专业核心课程
1. 光学基础
光学基础是光电信息材料与器件专业的重要基础课程之一，主要包括光的基本性质、光的传播、光的干涉和衍射等内容。通过学习光学基础课程，学生能够初步理解光的行为规律，为后续的学习打下坚实的基础。
2. 半导体物理与器件
半导体物理与器件是光电信息材料与器件专业的核心课程之一，涉及半导体材料的物理性质、半导体器件的基本原理和应用等内容。学生通过学习本课程，可以掌握半导体器件的制备、测试和应用技术，为今后的研究和工作奠定扎实的基础。
3. 光电子学
光电子学是光电信息材料与器件专业的重要课程之一，主要介绍光子器件、光电器件以及光电子器件的原理、制备方法和应用技术。学生通过学习本课程，可以了解光电信息领域的前沿技术和发展趋势，为将来的研究和创新提供必要的知识支持。
4. 微纳光电子学
微纳光电子学是光电信息材料与器件专业的新兴课程之一，主要涉及微纳米结构光电子器件的设计、制备和应用。学生通过学习本课程，可以了解微纳米技术在光电信息领域的应用前景，为未来的研究和创新提供新的思路和方法。
5. 光电信息材料
光电信息材料是光电信息材料与器件专业的核心课程之一，涉及光学材料、半导体材料、光波导材料等内容。学生通过学习本课程，可以了解不同类型光电信息材料的性能特点和应用领域，为今后的研究和工作提供必要的材料基础。
6. 光电信息器件设计与制备
光电信息器件设计与制备是光电信息材料与器件专业的重要课程之一，主要包括光电信息器件的设计原理、制备工艺和测试方法。学生通过学习本课程，可以掌握光电信息器件的设计和制备技术，为今后的实践和应用提供必要的技能支持。
