真空断路器的常见故障及处理方法

10kV真空断路器常见故障及处理

随着真空断路器的广泛应用，不少 10 kV 少油断路器已更换为真空断路器。由于生产厂家不同，一部分真空断路器性能较好，检修、维护工作量小，供电可靠性高;也有一部分真空断路器性能很差，存在的 问题比较多;还有一些真空断路器缺陷极其严峻，轻易造成事故越级，导致大面积停电。

1 、真空泡真空度降低 1.1 故障现象 真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。 1.2 原因分析：真空度降低的主要原因有以下几点： (1) 真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点; (2) 真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点; (3) 分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。 1.3 故障危害 空度降低将严峻影响真空断路器开断过电流的能力，并导致断路器kg。com的使用寿命急剧下降，严峻时会引起开关爆炸。 1.4 处理方法 (1) 在进行断路器按期停电检修时，必需使用真空测试仪对真空泡进行真空度定性测试，确保真空泡具有必定的真空度; (2) 当真空度降低时，必需更换真空泡，并做好行程、同期、弹跳等特性试验。 1.5 预防办法 (1)

选用真空断路器时，必需选用信誉良好的厂家所生产的成熟产品; (2) 选用本体与操作机构一体的真空断路器; (3) 运行人员巡视时，应注重断路器真空泡外部是否有放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合格，应及时停电更换; (4) 检修人员进行停电检修工作时，必需进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。 2 、真空断路器分闸失灵 2.1 故障现象 按照故障原因的不同，存在如下故障现象： (1) 断路器远方遥控分闸分不下来; (2) 就地手动分闸分不下来; (3) 事故时继电庇护动作，但断路器分不下来。 2.2 原因分析 (1)

10kV真空断路器常见故障处理

摘要：随着真空断路器在电气工程中的广泛应用，变电站、配电网络等场所变电运行工作的开展也更加顺利，为电气工程注入了新技术，进一步促进了电气工程的发展。基于真空断路器应用的广泛性，本文以10kV真空断路器的应用为例，对其在应用过程中遇到的问题以及相应的处理措施作详细论述，得出结论，供同行参考借鉴。

关键词：10kV；真空断路器；故障处理

1真空断路器概述

真空断路器是一种通过触头分合实现开断负荷电流的电气设备，因采用的绝缘介质是“真空”而得名，具备良好的灭弧特性、适宜频繁操作、体积小、重量轻、寿命长等优点，因此在配电网中应用比较广泛，是常用的电流保护开断元件。近年来，真空断路器发展迅速，国产真空断路器产品技术也不断成熟，主要采用绝缘套筒式结构，如ABB的VD4开关。

2真空断路器的特点、分类及基本工作原理

真空断路器之所以得到广泛应用，是因为断路器保持着真空度为熄弧介质，而使电子的自由行程与气体分子少有碰撞，具有绝缘强度较高，电寿命与机械寿命较高的特点。真空断路器品种繁多，型号各异。从功能角度来说，有作为控制和分配电能用两种；从绝缘角度来说，有空气绝缘和复合绝缘；从结构角度来说，有断路器和机构一体式和分体式；从操动机构角度来说，有电磁机构和弹簧机构。

真空断路器主要由操作机构、真空灭弧室及其支撑部分构成，其基本工作原理为：由于真空中气体的平均自由形成较大且不同出现游离，当进行开关分闸时，触头间会出现电弧，触头表面会在高温作用下生成金属蒸汽，而电流在触头部位形成的磁场会使电弧沿触头表面切线方向迅速移动，在屏蔽罩上凝结一些技术蒸汽，电弧在自然过零时便熄灭，触头间的介质强度就会重新恢复。相比较10kV油开关，10kV真空断路器具有灭弧性能好、开断容量高、运行维护方便、寿命长等优点。然而由于设计缺陷及技术失误等原因的影响，真空断路器经常会出现漏气机构卡阻、真空泡慢性等故障问题，这对于断路器的正常使用带来了非常不利的影响。因此，加强有关10kV真空断路器常见故障及处理方法的研究，对于改善真空断路器运行质量具有重要的现实意义。

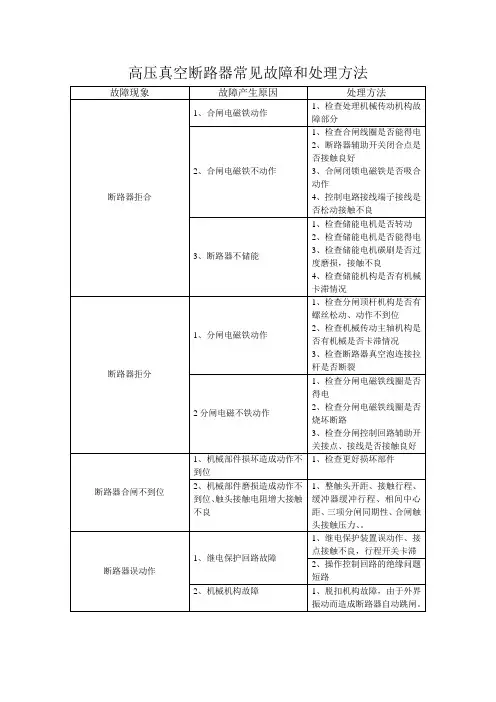

高压真空断路器常见故障和处理方法

故障现象 故障产生原因 处理方法

断路器拒合 1、合闸电磁铁动作 1、检查处理机械传动机构故障部分

2、合闸电磁铁不动作 1、检查合闸线圈是否能得电2、断路器辅助开关闭合点是否接触良好

3、合闸闭锁电磁铁是否吸合动作

4、控制电路接线端子接线是否松动接触不良

3、断路器不储能 1、检查储能电机是否转动

2、检查储能电机是否能得电

3、检查储能电机碳刷是否过度磨损，接触不良

4、检查储能机构是否有机械卡滞情况

断路器拒分 1、分闸电磁铁动作 1、检查分闸顶杆机构是否有螺丝松动、动作不到位

2、检查机械传动主轴机构是否有机械是否卡滞情况

3、检查断路器真空泡连接拉杆是否断裂

2分闸电磁不铁动作 1、检查分闸电磁铁线圈是否得电

2、检查分闸电磁铁线圈是否烧坏断路

3、检查分闸控制回路辅助开关接点、接线是否接触良好

断路器合闸不到位 1、机械部件损坏造成动作不到位 1、检查更好损坏部件

2、机械部件磨损造成动作不到位、触头接触电阻增大接触不良 1、整触头开距、接触行程、缓冲器缓冲行程、相间中心距、三项分闸同期性、合闸触头接触压力、。

断路器误动作 1、继电保护回路故障 1、继电保护装置误动作、接点接触不良，行程开关卡滞

2、操作控制回路的绝缘问题短路

2、机械机构故障 1、脱扣机构故障，由于外界振动而造成断路器自动跳闸。

故障现象 故障产生原因 处理方法

发动机温升高 1、表记失灵 1、检查校核更换测温装置

2、三相负荷不平衡超允许值 1降低负荷，调整系统以减少不平衡

3、通风系统故障 1、检查风机、风道是否受阻

4、冷却水系统失常、水管堵塞 1、检查冷却水循环系统

定子绕组绝缘损坏 1、长期过热绝缘老化 1、定期检测，不超负荷

2、线圈端部固定不良造成绝缘磨损 1、端部重新固定修复绝缘

发电机发不出电有哪些常见原因?如何处理? (1)原因：接线错误。处理：按接

浅谈10kV真空断路器常见故障及处理方法

摘要：本文对10kV真空断路器在实际运行中出现的故障进行详细分析，并提出相应的处理方法。

关键词：10kV真空断路器 故障分析 处理方法

1、引 言

在我国10kV配电网络中，随着供电负荷的不断增加真空断路器使用和维护越来越受到运行和检修人员的关注。虽然真空断路器具有无油、体积小、寿命长、运行维护少等优点，但在应用中也出现一些故障，本文笔者对真空断路器出现的常见故障进行分析并给出处理方法。

2、真空断路器的基本组成结构

真空断路器主要由操动机构、骨架、传动机构、支撑用的绝缘子、真空灭弧室和导电元件组成。操动机构分为电磁操动机构、弹簧操动机构、液压操动机构、气动操动机构、弹簧液压操动机构五种类型。

3、真空灭弧室漏气

3.1 原因

真空灭弧室是真空断路器中最重要的部分。真空灭弧室主要由绝缘外壳，屏蔽罩，波纹管和动、静触头等组成。真空灭弧室的外壳一般用硬质玻璃、高氧化铝陶瓷和微晶玻璃制成，其作用是支持动、静触头和屏蔽罩等金属部分。但是灭弧室漏气的主要原因是波纹管有裂纹，这是因为真空断路器每次合分操纵，都会使波纹管产生一次机械变形，久而久之出现裂纹，导致灭弧室漏气，进而使其真空度丧失。

3.2 处理方法

发现灭弧室漏气时，应更换灭弧室，更换步骤如下：

(1)拆卸真空灭弧室的顺序。如图l所示(以ZN28-10型真空断路器为例)。其拆卸顺序是：断路器分闸→拆下导向板→拆下拐臂1→拆下导电夹紧固螺栓4→拧下螺钉3→拧下螺检8→卸下下支座4→拧下螺栓7→取下真空灭弧室6。

(2)安装真空灭弧室的顺序。如图1所示，其安装顺序是：断路器分闸→真空灭弧室放入上支座并拧紧螺栓7→复装下支座5→拧紧螺栓3→拧上螺栓8→拧上导电夹紧固螺栓(注意：导电夹下端顶住导电杆台阶)→复装拐臂1→复装导向板2。

4、电气回路故障

4.1 接触电阻增大

(1)原因

真空灭弧室的触头接触面在多次开断电流后会逐渐被磨损，导致接触电阻增大，对开断性能和导电性能都会产生不利的影响。因此，在《电力设备预防性试验规程》(DL／T596-1996)中规定要测量导电回路电阻，并建议测量值不大于1.2倍出厂值。
