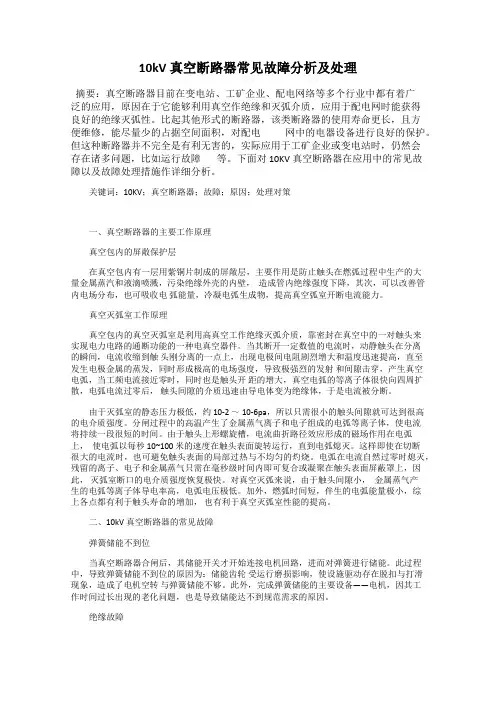

10kV 真空断路器常见故障分析及处理

摘要：真空断路器目前在变电站、工矿企业、配电网络等多个行业中都有着广泛的应用，原因在于它能够利用真空作绝缘和灭弧介质，应用于配电网时能获得良好的绝缘灭弧性。比起其他形式的断路器，该类断路器的使用寿命更长，且方便维修，能尽量少的占据空间面积，对配电 网中的电器设备进行良好的保护。但这种断路器并不完全是有利无害的，实际应用于工矿企业或变电站时，仍然会存在诸多问题，比如运行故障 等。下面对 10KV 真空断路器在应用中的常见故障以及故障处理措施作详细分析。

关键词：10KV；真空断路器；故障；原因；处理对策

一、真空断路器的主要工作原理

真空包内的屏敞保护层

在真空包内有一层用紫铜片制成的屏敞层，主要作用是防止触头在燃弧过程中生产的大量金属蒸汽和液滴喷溅，污染绝缘外壳的内壁， 造成管内绝缘强度下降，其次，可以改善管内电场分布，也可吸收电 弧能量，冷凝电弧生成物，提高真空弧室开断电流能力。

真空灭弧室工作原理

真空包内的真空灭弧室是利用高真空工作绝缘灭弧介质，靠密封在真空中的一对触头来实现电力电路的通断功能的一种电真空器件。当其断开一定数值的电流时，动静触头在分离的瞬间，电流收缩到触 头刚分离的一点上，出现电极间电阻剧烈增大和温度迅速提高，直至

发生电极金属的蒸发，同时形成极高的电场强度，导致极强烈的发射 和间隙击穿，产生真空电弧，当工频电流接近零时，同时也是触头开 距的增大，真空电弧的等离子体很快向四周扩散，电弧电流过零后， 触头间隙的介质迅速由导电体变为绝缘体，于是电流被分断。

由于灭弧室的静态压力极低，约 10-2 ～ 10-6pa，所以只需很小的触头间隙就可达到很高的电介质强度。分闸过程中的高温产生了金属蒸气离子和电子组成的电弧等离子体，使电流将持续一段很短的时间。由于触头上形螺旋槽，电流曲折路径效应形成的磁场作用在电弧上， 使电弧以每秒 10~100 米的速度在触头表面旋转运行，直到电弧熄灭。这样即使在切断很大的电流时，也可避免触头表面的局部过热与不均匀的灼烧。电弧在电流自然过零时熄灭，残留的离子、电子和金属蒸气只需在毫秒级时间内即可复合或凝聚在触头表面屏蔽罩上，因此， 灭弧室断口的电介质强度恢复极快。对真空灭弧来说，由于触头间隙小， 金属蒸气产生的电弧等离子体导电率高，电弧电压极低。加外，燃弧时间短，伴生的电弧能量极小，综上各点都有利于触头寿命的增加， 也有利于真空灭弧室性能的提高。

真空断路器常见故障处理方法

真空断路器是一种常用于电力系统中的保护设备，用于隔离和切断电路中的故障电流。尽管真空断路器具有高开断能力和稳定性，但在长期使用中仍然可能会出现一些故障。下面将介绍几种常见的真空断路器故障及其处理方法。

1.断路器无法关闭：

-检查控制回路和电源电压是否正常，是否存在电源故障。

-检查操作机构是否卡死或机械部件是否受损，修复或更换相关部件。

-检查真空断路器内部的弹簧机构是否损坏，需要维修或更换弹簧。

2.真空断路器卡闸：

-检查断路器是否有外来物质进入，如灰尘、金属碎片等，清洁并清除进入物质。

-检查断路器的触头是否损坏或变形，需要维修或更换触头。

-检查断路器的驱动机构是否损坏或不运转，修理或更换驱动机构。

3.断路器频繁跳闸：

-检查电流传感器和保护装置是否正常工作，进行相关维修或更换。

-检查电力系统中的故障电流是否超出了断路器的额定容量，如果是，需要升级或更换断路器。

-检查断路器触头和触头接触器是否存在腐蚀、氧化等问题，进行清洁或更换。 4.真空断路器漏油：

-检查断路器的密封圈是否老化或破损，需要更换密封圈。

-检查断路器的润滑系统是否正常工作，如油管是否堵塞或润滑油是否不足，进行相关维修或保养。

-检查真空断路器是否有机械振动或冲击，需要找出原因并进行修复。

5.真空断路器触头磨损：

-检查断路器的触头间隙是否正确，如果间隙过大，需要调整触头间隙。

-检查断路器的触头材料是否正确选择，如果材料不适合，则需要更换触头。

-在合闸之前，保持触头干净，使用适当的清洁剂进行清洁。

6.断路器操作不灵敏：

-检查断路器的操作机构是否缺乏润滑或加载不足，在适当位置添加或更换润滑剂。

-检查操作机构的连接是否松动或受损，需要修复或更换。

-检查施加在操作机构上的弹簧力是否合适，需要进行调整。

以上是几种常见的真空断路器故障及其处理方法，需要根据具体情况进行判断和解决。在处理断路器故障时，应当遵循相关安全规范和操作流程，以保证人员和设备的安全。

真空断路器常见故障及处理方法

真空断路器是一种用于电力系统中断电的设备。它具有许多优点，如高断电能力、操作可靠性和维护方便等。然而，与其他电力设备一样，真空断路器也会遇到一些常见的故障。本文将介绍真空断路器的常见故障以及相应的处理方法，以帮助用户更好地维护和管理真空断路器。

1. 真空断路器触头异常磨损

1.1 故障原因

真空断路器触头异常磨损可能是由于长期使用或操作不当造成的。触头异常磨损会导致接触不良，进而影响断路器的正常工作。

1.2 处理方法

检查触头磨损程度，如出现明显的异常磨损，需要更换新的触头。在更换新触头前，应检查触头卡口是否松动或损坏，如有必要，进行修复或更换。

2. 真空断路器漏气

2.1 故障原因

真空断路器漏气是由于密封件老化、磨损或安装不当引起的。漏气会影响断路器的真空度，进而降低其绝缘性能。

2.2 处理方法

检查真空断路器的密封件，如发现老化或磨损，应及时更换。检查密封件安装是否正确，若发现问题，应调整或重新安装。

3. 真空断路器弹簧失灵

3.1 故障原因

真空断路器弹簧失灵可能是由于弹簧老化或弹簧力不足造成的。弹簧失灵会导致断路器无法及时闭合或断开，影响正常的操作。

3.2 处理方法

检查弹簧的工作状态，如发现老化或弹簧力不足，应更换新的弹簧。在更换弹簧时，应注意调整弹簧力，确保其符合断路器的要求。 4. 真空断路器电气击穿

4.1 故障原因

真空断路器电气击穿是由于真空度不足、绝缘介质老化或外部电源干扰造成的。电气击穿会导致断路器无法正常断开，严重时可能造成火花、爆炸等危险。

4.2 处理方法

增强断路器的真空度，定期检查绝缘介质的状态，确保其良好的绝缘性能。对于外部电源干扰，可采取屏蔽措施，如使用滤波器等。

5. 真空断路器操作机构异常

5.1 故障原因

真空断路器操作机构异常可能是由于机构卡住、松动或损坏引起的。操作机构异常会影响断路器的正常操作，甚至导致无法闭合或断开。

本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 1 页 真空断路器的常见故障及处理方法

1、真空泡真空度降低

故障现象：

真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。

原因分析：

真空度降低的主要原因有以下几点：

(1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点；

(2)真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点；

(3)分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、

本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 2 页 超行程等特性，使真空度降低的速度加快。

故障危害：

真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关爆炸。

处理方法：

(1)在进行断路器定期停电检修时，必须使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度；

(2)当真空度降低时，必须更换真空泡，并做好行程、同期、弹跳等特性试验。

预防措施：

(1)选用真空断路器时，必须选用信誉良好的厂家所生产的成熟产品；

(2)选用本体与操作机构一体的真空断路器；

本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 3 页 (3)运行人员巡视时，应注意断路器真空泡外部是否有放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合格，应及时停电更换；

(4)检修人员进行停电检修工作时，必须进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。

2、真空断路器分闸失灵
