沥青路面渗水系数指标

T 0971-2008沥青路面渗水系数测试作业指导书（标准规程中写的是沥青路面，其它路面是否也用此法）一目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。

二仪具与材料1 路面渗水仪、水筒及大漏斗、秒表；2 密封材料：防水腻子、油灰或橡皮泥；3 其他：水、粉笔、塑料圈、刮刀、扫帚等。

三方法与步骤1 准备工作（1）在测试路段的行车道路面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚扫清表面，并用粉笔划上测试标记。

（2）在洁净的水桶内滴几点红墨水，使水成淡红色。

（3）装妥路面渗水仪。

2 试验步骤（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

（2）在路面上沿底座圆圈抹一层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封材料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

（3）关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。

（4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL 时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降到500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

如水面下降速度很慢，从水面下降至100mL线开始，测得3min的渗水量即可停止。

若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

（5）按以上步骤在同一个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。

四计算沥青路面的渗水系数按下式计算，计算时以水面从100mL线下降至500mL线所需的时间为标准，若渗水时间过长，亦可采用3min通过的水量计算：式中：——路面渗水系数（mL/min）；——第一次读数时的水量（mL），通常为100mL；——第二次读数时水量（mL），通常为500mL；——第一次读数时的时间（s）；——第二次读数时的时间（s）。

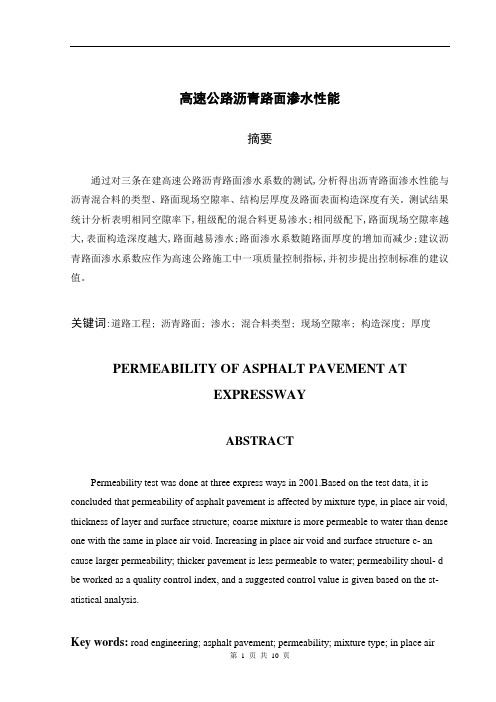

高速公路沥青路面渗水性能摘要通过对三条在建高速公路沥青路面渗水系数的测试,分析得出沥青路面渗水性能与沥青混合料的类型、路面现场空隙率、结构层厚度及路面表面构造深度有关。

测试结果统计分析表明相同空隙率下,粗级配的混合料更易渗水;相同级配下,路面现场空隙率越大,表面构造深度越大,路面越易渗水;路面渗水系数随路面厚度的增加而减少;建议沥青路面渗水系数应作为高速公路施工中一项质量控制指标,并初步提出控制标准的建议值。

关键词:道路工程; 沥青路面; 渗水; 混合料类型; 现场空隙率; 构造深度; 厚度PERMEABILITY OF ASPHALT PAVEMENT ATEXPRESSWAYABSTRACTPermeability test was done at three express ways in 2001.Based on the test data, it is concluded that permeability of asphalt pavement is affected by mixture type, in place air void, thickness of layer and surface structure; coarse mixture is more permeable to water than dense one with the same in place air void. Increasing in place air void and surface structure c- an cause larger permeability; thicker pavement is less permeable to water; permeability shoul- d be worked as a quality control index, and a suggested control value is given based on the st- atistical analysis.Key words: road engineering; asphalt pavement; permeability; mixture type; in place airvoid; surface structure; thickness随着社会经济的发展,中国高速公路的建设进入了一个高峰期。

沥青路面渗水系数检测实训基本原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言沥青路面的渗水系数是评价路面防水性能的重要指标之一。

沥青路面渗水试验方法1．目的和适用范围本方法适用于路面渗水仪测定沥青路面的渗水系数。

2．仪具与材料本试验需要下列仪具与材料：（1）路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度,在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接,中间有一开关.量筒通过支架联结,底座下方开口内径150mm，外径165mm，仪器附压重铁圈两个,每个质量约5kg,内径160mm。

（2)水桶及大漏斗。

（3）秒表。

（4）密封材料：玻璃腻子、油灰或橡皮泥。

（5)其他:水、红墨水、粉笔、扫帚等。

3．方法与步骤(1）准备工作1）在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点,用扫帚清扫表面，并用粉笔划上测试标记。

2）在洁净的水桶内滴入几点红墨水，使水成淡红色。

3)装妥路面渗水仪.（2）试验步骤1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

2）在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防止力水从底座与路面间流出。

3)关闭细管下方的开关,向仪器的上方量筒中注入淡红色的水至满，总量为600mL。

4)迅速将开关全部打开，水开始从细管下部流出,待水面下降l00mL时,立即开动秒表，每间隔60s,读记仪器管的刻度一次，至水面下降500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

如水面下降速度很慢,从水面下降至l00mL开始,测得3min的渗水量即可停止.若试验时水面下降至一定程度后基本保持不动,说明路面基本不透水或根本不透水，则在报告中注明.5）按以上步骤在同1个检测路段选择5个测点测定渗水系数,取其平均值，作为检测结果。

沥青路面原材料设计技术要求1.沥青路面上面层采用SMA-13的原材料及混合料设计要求（1）、沥青：用于SMA-13的沥青必须具有较高的粘度，与集料有良好的粘附性，设计采用成品SBS改性沥青，其技术要求详见下表（改性沥青的基质沥青宜采用符合“道路石油沥青技术指标”要求的70号A级沥青）:SBS改性沥青技术指标要求表1-1注：试验依据《公路工程沥青及沥青混合料试验规程》JTG E20-2011。

PG76－22沥青技术要求表1-2注：1）SHRP指标作为代理商或供应商对每批次沥青结合料的质量承诺，其余常规指标作为施工质量控制。

2）试验依据《公路工程沥青及沥青混合料试验规程》JTG E20-2011。

（2）、粗集料：采用新鲜、坚硬、耐磨、洁净的玄武岩用大型联合碎石机（不少于三级，其中反击破不少于两级）轧制成的碎石，形状接近立方体，其技术指标应满足下表的要求:粗集料质量技术要求表1-3粗集料规格要求表1-4（3）、细集料：上面层沥青马蹄脂碎石细集料采用碱性或中性石料加工生产的机制砂，细集料在加工过程中应具有吸尘或水洗设备，细集料中水洗法<0.075mm的颗粒含量不大于3％，不得含有杂物。

细集料应具有耐嵌挤，颗粒饱满，且粉尘含量低，其技术指标应满足下表的要求：细集料质量技术要求 表1-5机制砂规格要求 表1-6注：1）采用水洗法筛分。

2）细集料中小于0.075mm 颗粒含量的说明：对进场的拌和设备应事先标定经过二级除尘后各级热料仓中小于0.075mm 的颗粒含量是否符合要求（0~3mm 热料仓中小于0.075mm 颗粒含量不得超过3%，其余各级热料仓中小于0.075mm 颗粒含量不得超过1%），如果设备的最大除尘能力仍不能满足此要求，应采取措施严格控制冷料加工过程中的粉尘含量，尤其是细集料中小于0.075mm 颗粒的含量，并据此确定细集料中小于0.075mm 颗粒含量控制上限（将上表中0.075mm 筛孔通过率的上限8%下调，但不得上调）。

T 0971—2008 沥青路面渗水系数测定方法1、目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。

2、仪具与材料技术要求本方法需要下列仪具与材料：（1）路面渗水仪：上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL 及500mL处有粗标线，下方通过Φ10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径Φ150mm，外径Φ220mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径Φ160mm。

（2）水筒及大漏斗。

（3）秒表。

（4）密封材料：防水腻子、油灰或橡皮泥。

（5）其他：水、粉笔、塑料圈、刮刀、扫帚等。

3、方法与步骤3.1 准备工作（1）在测试路段的行车道路面上，按本规程附录A的随机取样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔画上测试标记。

（2）试验前，首先用扫帚清扫表面，并用刷子将路面表面的杂物刷去。

杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或者试件的密封效果。

3.2 测试步骤（1）将塑料圈置于试件中央或者路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。

（2）用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈，如果密封材料不小心进入内圈，必须用刮刀将其刮走。

然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。

（3）将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面见流出。

（4）将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出。

关闭开关，并再次向量筒中注满水。

（5）将开关打开，待水面下降至100mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。
