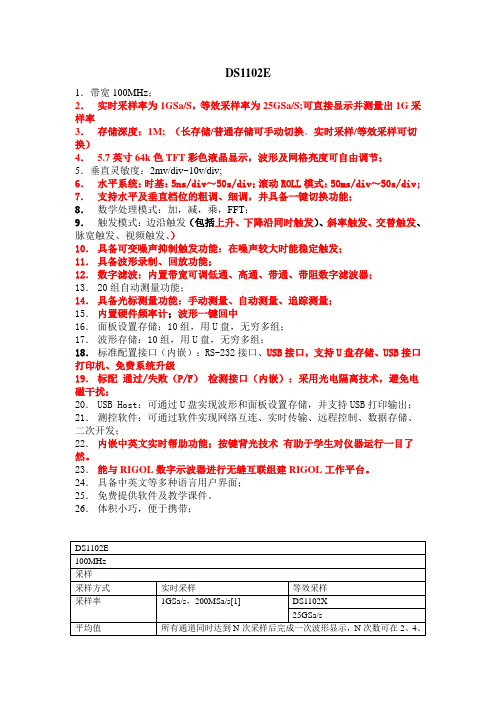

DS1102E1．带宽100MHz；2．实时采样率为1GSa/S，等效采样率为25GSa/S;可直接显示并测量出1G采样率3．存储深度：1M; （长存储/普通存储可手动切换。
实时采样/等效采样可切换）4． 5.7英寸64k色TFT彩色液晶显示，波形及网格亮度可自由调节；5．垂直灵敏度：2mv/div~10v/div;6．水平系统：时基：5ns/div～50s/div；滚动ROLL模式：50ms/div～50s/div; 7．支持水平及垂直档位的粗调、细调，并具备一键切换功能；8．数学处理模式：加，减，乘，FFT；9．触发模式：边沿触发（包括上升、下降沿同时触发）、斜率触发、交替触发、脉宽触发、视频触发、）10．具备可变噪声抑制触发功能：在噪声较大时能稳定触发；11．具备波形录制、回放功能；12．数字滤波：内置带宽可调低通、高通、带通、带阻数字滤波器；13．20组自动测量功能；14．具备光标测量功能：手动测量、自动测量、追踪测量；15．内置硬件频率计；波形一键回中16．面板设置存储：10组，用U盘，无穷多组；17．波形存储：10组，用U盘，无穷多组；18．标准配置接口（内嵌）：RS-232接口、USB接口，支持U盘存储、USB接口打印机、免费系统升级19．标配通过/失败（P/F）检测接口（内嵌）：采用光电隔离技术，避免电磁干扰；20．USB Host：可通过U盘实现波形和面板设置存储，并支持USB打印输出；21．测控软件：可通过软件实现网络互连、实时传输、远程控制、数据存储、二次开发；22．内嵌中英文实时帮助功能；按键背光技术有助于学生对仪器运行一目了然。
23．能与RIGOL数字示波器进行无缝互联组建RIGOL工作平台。
24．具备中英文等多种语言用户界面；25．免费提供软件及教学课件。
26．体积小巧，便于携带；。

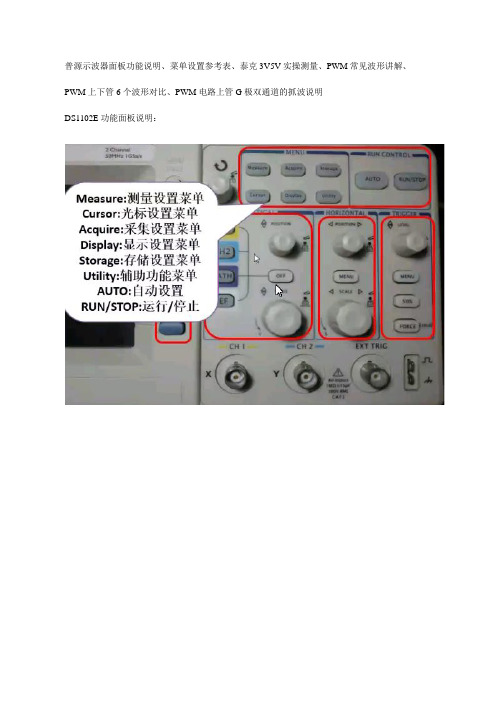

普源示波器面板功能说明、菜单设置参考表、泰克3V5V实操测量、PWM常见波形讲解、PWM上下管6个波形对比、PWM电路上管G极双通道的抓波说明DS1102E功能面板说明：注：双通道测量时，要以后出来的波形做触发通道泰克示波器的面板说明“实操”泰克示波器单次触发的实操演示待机3V5V的测量1、示波器设置好2、可调电源，调节合适的电压，如18.5V-19V3、示波器探头点好测量点4、给测量的主板通电5、显示被测波形左图是时基500US右图是时基放大后的5US“振铃波”0-19V"上管导通为高，下管导通截止为低，上下管截止的时候，电感存能的电反向电动势，两边都会释放”不是每个板的振铃都一样如上管导通时给后端电感充电，如果下管导通的时候没有把下管储能的电放完，下载截止进入死区时间之后，振铃波的波速就会更大“振铃大小波根据电感量来决定”有的无振铃波注：PWM电路，电感前端来源是公共点的，一般19-20V的波形“电感前端一端是电池模块11-12V适配器19V”PWM芯片启动“包含自举升压时间”后会有波形，波形出来后要接收到电感后端反馈波形，如无电压反馈给芯片芯片会进入保护状态，如果能检测反馈波形，就会进入稳定的状态“启动的瞬间会试探性的检测电感后极”如果后极有短路或过压或其它情况，保护起来注：维修PWM电路最好不要翘电感，翘电感可以用来打值判断前极或后极短路，如果通电就危险“焊接一定要好如果电感没有焊好就会产生集肤效应，上管导通过来的电就不会储能直接送给后极，烧元件“这时是直流不是波形笔记本上管的G极：正常要达到24V，如果达不到就会自举不足，引起烧管发热或万用表测量空载正常，正常工作有负载就掉电，带不起负载“电池模式G极基本要15-16V”这个波只能用示波器测量，万用表出平均值注：电感前端的波形基本和上管G极的波形一样，只是峰值不一样上管没有安装情况下，G极有一个基电压，收VREG5V线性提供，峰值最高为5V“无法把公共点的电压导通过来，就没有办法自举升压”注：当上管截止，下管导通的时候，上管G极也会经电感，经下管导通接地，变成低电平当上下管都截止时，电感前端依然连接着上管的G极，所以会产生一样的振铃波注：上管是下管先导通，新款待机芯片，多半是上管先导通，老芯片一般是下管先导通注：下管先导通，把电感中存的电，静电等先释放掉，判断PWM芯片是不是进入保护状态，有时可以直接测量下管G极是不是5V高电压，如果G极持续为高进入了保护放电状态，可能后极有问题保护了“要根据上管的G极波形判断”，如果上管从未动作了，下管持续为高是正如果上管动作过，下管进入持续高电平这个就是真的进入保护状态注：测量PWM是不是进入了保护状态，可以用示波器双通道对比判断，比较准确二、版号：JW821，待机芯片ISL62382，实测下管先动作三、广达TW6，待机芯片ISL6237，实测下管先动作四、LA-8581P，待机芯片RT8205，实测上管先动作五、广达R13J，待机芯片RT8223，实测上管先动作六、纬创DJ1，待机芯片TPS51125，实测上管先动作PWM上管G极，双通道的抓波：1、示波器双通道都打开2、触发沿选择上升沿3、触发通道选择2通道“如果选择通道1通道1很早就工作了，屏幕就会被刷新”注：双通道对比时，要选择后出来的波形做触发源4、设置好触发电平，上升沿1/3，下降沿2/3提问：测掉电对比怎么知道哪个信号先后？1、固定一个探头到SLP_S3#信号上，看哪个信号比SLP_S3#掉的快或慢如CPU供电对比你可以偿试先抓一下，哪个先掉或后掉没装上管波莆（上管G极，大约会持续2毫秒）测量上升沿，触发电平1/3下降沿2/3设置注：EDID测量要使用下降沿测量，正常电压是3.3V左右，每格1-2V都可以，触发电平1.5V也行。
数字示波器DS1102E数字示波器(Digital Storage Oscilloscope，DSO)是一种电子测试仪器，用于对电子设备进行信号分析，主要是通过观察和测量电压信号变化的波形来了解信号的特征。
数字示波器DS1102E是一款功能强大、性价比高的示波器，本文将介绍其主要特点和使用方法。
主要特点1.采用数字存储技术：数字示波器通过将采集到的信号数据存储在数字形式的存储器中，以实现波形的数字化处理和存储。
相对于模拟示波器，数字示波器能够显示更为准确的波形。
2.高分辨率：DS1102E具有高分辨率的特点，采用2声道、100MHz的带宽，1GS/s的采样率，最大可存储1M点的数据。
3.大屏幕显示：数字示波器DS1102E有7英寸TFT宽屏液晶显示屏，显示效果清晰、色彩鲜艳、观察方便。
4.多种测量功能：数字示波器具有多种测量功能，包括自动测量、快速傅里叶变换、波形数学运算、通道扫描等。
5.多种触发模式：数字示波器具有多种触发模式，包括自动触发、单次触发、正弦波、点对点、宽度、延时等，能够满足多种触发需求。
使用方法连接电源和信号源连接电源和信号源是使用数字示波器的第一步，首先需要将DS1102E的电源插头插入电源插座，然后接通电源开关，启动设备。
接下来将待测试的信号源通过信号线连接到数字示波器的输入端，一般情况下，接口为BNC。
设置测量参数在信号源连接正确的前提下，需要设置合适的测量参数，包括带宽、采样率、触发模式等。
一般情况下，数字示波器都有较为友好的图形设置界面，用户只需要按照提示设置即可。
开始测试设置完毕后，点击“Run”按钮，数字示波器即可开始测试，此时，设备将开始接收信号，并将其画成波形展示在屏幕上。
同时，数字示波器还可以对信号进行测量和分析。
用户可以通过观察波形来判断电路的工作状态，检测信号是否存在干扰等问题。
总结数字示波器DS1102E是一款高性能、易于操作的示波器设备。
通过数字化处理和存储，数字示波器能够实现更为准确的信号展示和测量，具有广泛的应用。
DS1052E型数字示波器使用说明概述DS1052E型示波器以优异的技术指标及众多功能特性的完美结合，向用户提供了简单而功能明晰的前面板，以进行所有的基本操作。
各通道的标度和位置旋钮提供了直观的操作，完全符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。
为加速调整，便于测量，用户可直接按AUTO键，立即获得适合的波形显现和档位设置。
除易于使用之外，示波器还具有更快完成测量任务所需要的高性能指标和强大功能。
通过1GSa/s的实时采样和25GSa/s的等效采样，可在示波器上观察更快的信号。
强大的触发和分析能力使其易于捕获和分析波形。
清晰的液晶显示和数学运算功能，便于用户更快更清晰地观察和分析信号问题。
技术性能双模拟通道，每通道带宽：50MHz。
高清晰彩色液晶显示系统：320×234分辨率。
支持即插即用闪存式USB存储设备以及USB接口打印机，并可通过USB存储设备进行软件升级。
模拟通道的波形亮度可调。
自动波形、状态设置（AUTO ）。
波形、设置、CSV和位图文件存储以及波形和设置再现。
精细的延迟扫描功能，轻易兼顾波形细节与概貌。
自动测量20种波形参数。
自动光标跟踪测量功能。
独特的波形录制和回放功能。
内嵌FFT。
实用的数字滤波器，包含LPF，HPF，BPF，BRF。
Pass/Fail检测功能，光电隔离的Pass/Fail输出端口。
多重波形数学运算功能。
独一无二的可变触发灵敏度，适应不同场合下特殊测量要求。
多国语言菜单显示。
弹出式菜单显示，用户操作更方便、直观。
中英文帮助信息显示及支持中英文输入。
第一章示波器的初步操作说明DS1052E示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括旋钮和功能按键。
显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。
通过它们，您可以设置当前菜单的不同选项；其它按键为功能键，通过它们，您可以进入不同的功能菜单或直接获得特定的功能应用。
普源DS1102E数字示波器使用说明书
数字示波器是一种采用数字化技术的电子测量仪器，其优点是准确、稳定、灵敏，具有数据处理能力和各种自动测量功能，可用于各种电子设备的维修、故障分析与测试。
普源DS1102E数字示波器是目前市场上比较流行的数字示波器之一，下面就对其使用方法进行详细说明。
一、开机与界面
首先需要将数字示波器与电脑连接，然后将数字示波器接通电源，电脑端打开相应软件，就可以开始使用了。
接下来是数字示波器的界面说明。
1.实时波形显示区
数字示波器的核心区域，用于实时显示被测电信号的波形，可以通过该区域进行波形的调节与观察。
2. 测量设置区
用于设定测量参数，包括波形的幅值、频率等，可根据用户需
求进行自定义。
3. 触发模式区
触发功能可以帮助用户固定采样的起始时间，实现准确的抓拍，该区域可以帮助用户选择不同的触发模式。
4. 偏移量与时间设定区
偏移量设定可以让用户调整波形的中心点位置，时间设定可以
帮助用户进行测量时的时间戳设定，非常方便。
5. 通道选择区
数字示波器通常都带有多个输入通道，可以通过该区域进行通
道选择，非常灵活。
二、操作方法
数字示波器具有多种操作方法，下面就对用户常用的几种方法进行详细说明。
1. 调整波形位置
通过偏移量与时间设定区，用户可以对波形进行水平或垂直方向上的调整。
如果发现波形显示不全或偏移，可以通过该方法进行调整。
2. 缩放波形大小
在实时波形显示区，用户可以通过鼠标滚轮或者缩放按钮进行波形的缩放，从而更清楚地观察相关信息。
3. 设置触发模式
触发模式是数字示波器中比较常用的一个功能，用户可以设定不同的触发模式，如边沿触发模式、脉冲宽度触发模式等，以帮助用户精确定位捕捉信号。
4. 测量
数字示波器还具有多种自动测量功能，用户可以通过测量设置区进行参数设定，例如直流偏移、最大值、最小值、平均值、峰峰值等等，非常方便。
三、注意事项
在使用数字示波器时，需要注意以下几点：
1. 接线要正确。
数字示波器应用于测量电路，接线时必须注意电路的极性，避免反向连接或接错引脚。
2. 在使用数字示波器时，要注意以防曝光，避免在太阳直射下使用，以免影响观察效果与仪器寿命。
3. 数字示波器应妥善保护，不要过度震动、碰撞或液体溅入。
4. 数字示波器应放置在平稳的对象表面，以保证测试结果的稳定性。
以上是普源DS1102E数字示波器使用说明书的相关内容，数字示波器是电子维修工程师必备的仪器，需要熟练掌握其使用方法，才能更好地提高维修效率。
